FIAT600 古い機械式フューエルポンプ

現代の車では見掛けなくなった機械式ポンプ
何とも古めかしい形をしています。
このポンプはダイアフラムの固定が５本ビスの
タイプです。
手に入る新しい部品は６本ビスになっています。
ほんのわずかガソリンがにじむので周囲が汚れ
エンジンブロック側にもしみが伝わってきます。
定期的に拭き取れば良いのでしょうが、やはり
ガソリンは周りの塗装なども痛めますし、何より
エンジンルームが臭くなります。

５本ビスのダイアフラムパッキンが手に入れば、それを交換すれば済むのですが残念ながら未だ見つかりません。


止むを得ず６本ビスの新品を購入して取り換えました。

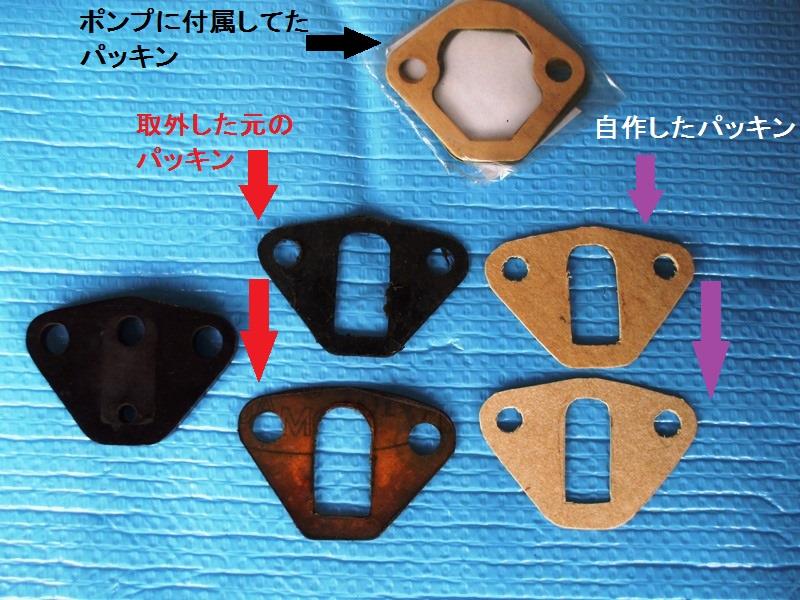

しかし、付属してきたパッキンは一回り大きく、エンジンとスペーサーに合いませんでした。
下側の形態は合うのですが、上側が後年のエンジンは大きくなっている様です。

部品が無いので、元の部品をトレースして３Ｍの耐油性のシートパッキンで自作しました。

カットは売り物の様に綺麗では無いですが・・・。

それを使って装着して見ました。古い形態のパッキンとスペーサーでも合わせる事は出来ました。
単にベースの上部が大きくなっているだけでした。（強度ＵＰの為でしょうか？）
古いポンプと違って取付部が傾いておりエンジン側に少し倒れて付きます。
この辺りはネットの写真では判り難かった部分で、真直ぐな物が欲しかったのですが…


そしてダイアフラムの上側は６本ビスのどこでも止められるので６０度ずつ向きを調整出来ます。
ガソリンホースが一番短く真直ぐになる方向にして止めました。それでも旧ポンプと少し角度が
違うのでフィルターまでのホースが短くなり長めのホースに取り換えました。
これでガソリンのにじみは止まりました。ポンプだけ真新しく目立ってしまいます・・・。


２０１５年１２月上旬の事
