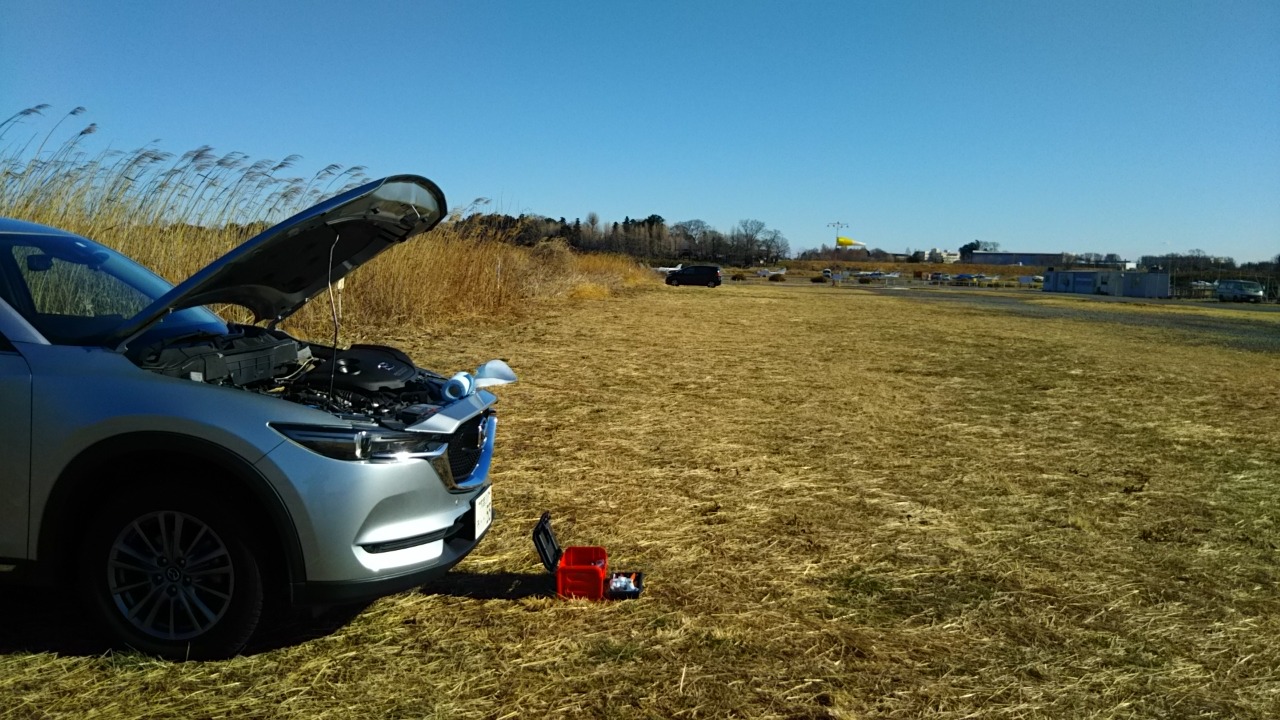

本田エアポート（河川敷のセスナ機専用飛行場）で煙突掃除２号とエーモンの爪を堪能して、冷えた体を温めに近くのうどん屋、うどん処 篁園（こうえん）へ。


・寒かったのでカレーうどんに鳥天（５個で３５０円）を追加。ここの鳥天が一番好きです。


・家では湯豆腐うどん
顆粒こぶ出汁で湯豆腐と一緒にうどんを温めて、ポン酢でサクサクっと頂きます。具無しのうどんもまた美味しい。

お昼はうどんしか食べんのかい！

はい、うどんしか食べません。😋

●サルフェーション

２月２日から３週間パルス充電を繋ぎっパで電極はイイ感じにはなってきましたが、残りのサルフェーションが全く落ちない。ここからどうなるのか？復活できないのか？


・充電器買ったときに、奥よりそんなもん買うぐらいだったらバッテリー買った方が早くて安心だよねと釘を刺された手前、復活のミッションを意地でも成功させなければなりません。

●構造
現物見ても解りませんでしたが、ネットで調べると


・陽極板
・セパレーター
・陰極板

↑これのどれかを見ているようです。

・陽極柱
・陰極柱
・ストラップ
・セル間接続導体

↑こういう物があり、極板から極柱へストラップでつながっています。

●パルスの話し
個人でパルス発生装置を作った方のネット情報を見ていますと、極板のサルフェーションはそこそこ早い段階で取れて行くようですが、ストラップ部分は頑固なサルフェーションが大量に固着しており、除去するには数か月間という長い時間がかかるようです。関連情報リンク貼っておきます。

・それを踏まえておかないと１ケ月程度で効果の結論を出す訳にはいかないと思います。

●Meltec SCP-1200のトリクル充電中のパルス


幸い駐車場から寝室のベットまで４ｍ程度。トルクプロの電圧をオシロスコープよろしくグラフ化してみると、トリクル充電中にパルスの電撃が出るのですが、実に複雑な動きをしている事が解かりました。

・ふつうの補充電では電圧は一定でじわじわ行きますが、トリクル中はパルス電撃以外にもいろんな事をやって頑張ってくれているようで、期待して長期に渡り見守りたいと思います。😋

今日はキノコうどんですが好みの組合せはひらたけ、まいたけ、エリンギ。お店では食べられませんのでお家で作成。

●現物合わせ
さて、コスモクリーナーは、やはりEGRパイプの真っ直ぐなところが全く足りず、バルブとパイプの両方に相当数加工を要する事が判りました。


・また、へそはガン締めされており、万力固定で30mmが外せる工具が必要です。

・ストレーナの口も最低7.5mmカットが必要なため、メタルソーやリューターも必要です。ワンオフのために買うのは無理なので、レンタル加工機械が有れば良いですね😋

●寸法的には

EGRパイプの外径がΦ29でストレーナ側はΦ31→29のテーパなので中央辺りで突き当たります。


・中のメッシュフィルターも筒にくるまれておらず、理想的でした。


・ストレーナ内部の一番狭い部分はΦ20なので軽くリューターで広げΦ22くらいにしたいと思います。🤔

・本当はΦ25まで拡げたい所ですがメッシュフィルターの装着に必要なツバであり、削りすぎるとフィルターがつけられません。

・過去の研究より
このΦ20が弱いながらも制限プレートと同じ働きをしてスカDの乗り味を台無しにしてしまいますので、キワキワまで責めたいところです😋

先日の夜中に盛りのついたニーがピュンピュン号の周りで喧嘩しており、それ以来ボス(ФωФ)の姿が確認出来ていません。毎日来ていたのに。

さて、今回は長い間暖め過ぎてみん友に忘れ去られていますが、スカＤ２．２乗りの夢コスモクリーナーの研究をしぶとく続けております。

スカＤ乗りじゃなくお前の夢だろう！

●何の話か
インマニにＰＭが溜まるのを掃除する技術は確立できたのだがそれすら面倒くさい。で、ＥＧＲ中のＰＭをどうにかして捕集し、インマニにきれいなＥＧＲ（言い方が変ではありますが）を食わしてＰＭの堆積を抑えようという夢のようなお話です。

●今までの経緯
初回はＥＧＲパイプの中に茶こしの金網とスチールウールを取り付けました。見事ＰＭがキャッチできました。１０００キロで完全に詰まってしまいます。捨てました。

前回はビール中ジョッキサイズの中華製サイクロン発生器を熱帯雨林で購入しましたが、みごとバッタ物をつかまされまして、平らであるはずの底が斜めに切られており、どうやっても取り付けられませんでした。これだけ大きいと３０００キロは余裕だと期待大でしたが撃沈。

●材料の選定


モノタロウにて
青銅製Y形ストレーナ ねじ込み形 注文コード：70304027
2,890円＋送料500円＋消費税339円＝3,729円

使用流体：水、油、ガス
使用温度範囲(℃)：170以下
最高圧力(MPa)：2.0
材質(ボディ)：Bronze CC491K
材質(ガスケット)：P.T.F.E
材質(スクリーン)：SUS304(24メッシュ)
寸法L(mm)：108
呼び径(A)：25

●仕組みと捕集原理
仕組みはへそフタが取り外せ、中はステンレスの２４メッシュ（１インチ中、２４個の1mm角のマスになっている）フィルターがはいっており、このフィルター内部に溜まった捕集物を取り除ける仕組みである。

・このフィルターでは目が大きすぎてＰＭはキャッチできませんので、細目のたわしのようなものを詰め込み、ＥＧＲは良く通すが、ＰＭは衝突捕獲できる仕掛けです。デミスターでは焼却炉の煤とりもできるとあり、適切な詰め物が見つかればビンゴとなるでしょう。


・ネットで断面構造を調べると、構造部の絞りのきついところや、網体の筒の圧損に繋がるところなど様々な問題があり、やすりで削ったり、穴を開けたりと加工を要します。

●取付方法
どうやってつけるのか？などツッコミは無しです。全く思い浮かびません。手元に高価なＥＧＲパイプの予備があり、パイプカッターもあります。ホルツのマフラーパテもあり、何とかなる気しかしません。ＥＧＲパイプを適当な長さに切って間に割り込ませるだけです。

●心配な点は
インマニへのＰＭの堆積はＥＧＲ中のＰＭとブローバイに含まれる油分の合わせ技です。油分は今のところどうやっても完全カットする事はできませんので後のタンクレス・オイルキャッチ・タンクに期待して、先にＥＧＲ中のＰＭ減量を模索しております。

・前提はインマニに堆積しているＰＭのほぼほぼがコールドＥＧＲに含まれているＰＭであるということです。これが半分以上暖気時に供給されるＨＯＴ経路由来のものであれば、目論見は崩れ去り、3,729円がごみと化し、埼玉５５のヒザも崩れ落ちる事になります。

・それ以前にストレーナーのL寸が108mm、ＥＧＲパイプの曲がっていない部分の長さが108mmもあるのか？最悪ストレーナが大きすぎて入らない。どうすんの？これに合うＥＧＲパイプを作るか？

もう遅いわ！寸法ぐらい測ってから注文しなさい。

河原の露天風呂あがりに飲むコーク😋

意味ぷーですね。命名は成功してから別途考える事として、

ブローバイラインで油煙と闘う事を考えますと、設置場所や調整で苦労した割に捕集効果が出ていないケースが多く、捕集しても意味の無い黄水主体が多い。

・温度管理が油煙からズレているためや、タンク内のガスの流れが適正化できておらず、充分にたわしに衝突できていないと思われます。

・また油煙の多いはずの夏場は露点方式では全く捕集できず用をなしておりません。

・あっ損によるクランクの内圧も気になるところです。

●露点捕集方式からデミスター方式への転換
発想を転換して、ブローバイラインで捕集する事から、インタークーラーアウターホースの中にデミスター材を仕込んでやることにより、油煙を捕集する事を考えました。

・デビル隊長ですから裏切り者の名を受けて、すべてを捨てて油煙と闘っています。

●発想のポイント
デミスター理論はググって下さい。一般的な産業用油煙回収装置です。問題は流速と捕集材（形状と密度）と捕集材の長さにあります。ホース内はφ７０として、アイドリングから常用域の1500rpm強までをカバーできれば、ほぼほぼの運用領域で機能します。

・設置場所の問題
巨大な捕集材（目の粗いステンレスメッシュを巻いたもの）を仕込んでもホースの中なので問題ありません。ふわふわに空気をよく通す密度の捕集材をバラバラになってインマニに吸われないように、洗濯ネットのようなもので全体をくるみ、ホースにポンと入れたいと思います。

・通気抵抗の問題
心配なのがアイドリング時のエア流量不足。吸気シャッターバルブの開度は３．７％とかになっており、かなり絞られてインマニ内を負圧に保っております。デミスターは少ないながらも通気抵抗になりますので、アイドリングが安定する密度を探すことが出来るのかわかりません。

・ドレンの問題
捕集材に絡まってやがて凝集した油分がエンジン停止時に液相として滴下し、インタークーラー出口の樹脂エルボー部分にオイルだまりを作ります。樹脂エルボーのオイル溜まりの再下点に穴を開けて、ホースでアンダーパネル内を引き回しドレンコックを付けてたまにドレンする。

●まずは
エンジン回転数とホース内の流速の関係を計算し、デミスター理論で捕集できる流速に収まっているのか？と取付方法の研究。当然世界初であり既知の情報は無くハードルは高い。

・ドレンの仕組みを作る前に、デミスター理論でどの程度捕集できるのか？捕集材（形状と密度）と捕集材の長さを色々実証実験を行い最適化を図ります。

・捕集効果ありとなれば、樹脂エルボーの穴あけ加工は慎重を要しますので、当面は煙突掃除２号で吸い取り掃除を頑張りながら考えたいと思います。




・昨日のアイソメ部品図を見ると樹脂エルボーだけの単品扱いはないのでかなりお高い。１３－３３０Ｂ全体のようです。モノタロウで３２９００円（税別）解体屋さんが近くにあればいいのにな。🤔

●合わせ技
これだけのことをやっても、やはり定期的なお掃除が基本ですね。😋

こういう事は先に穴を開けて、やらざるをえない状態にすると何とかしてしまうものでしょうね😁

今日南関東はあたたかく車弄りをされた方も多いと思います。



埼玉55は南会津で温泉＆お蕎麦を堪能してきました。😋

先日ディーラーに遊びに行き、お掃除オフ会へ向けて、吸気シャッターバルブのガスケットを取り寄せました。その時にアイソメの部品図を頂きましたので、これで発注ミスが無くなると思います。

オフ会でボルト類をアンダーカバーに落とすと救出できなければ帰れないという怖いことがあり得るので、念のためストックパーツをご用意願います。

１．ＥＧＲパイプフランジのナット　９９９４０－０８０１（４個）
２．ＥＧＲパイプフランジのガスケット　Ｒ指定２０－３１８Ｃ
　　※Ｒ指定は本来再利用不可品を指します　たまには交換しましょう
３．吸気シャッターバルブのロングボルト　９ＸＦ００－３０４７Ｌ（４本）
４．吸気シャッターバルブのガスケット　Ｒ指定１３－６５５Ｂ




これで安心して外せます。ファスナークリップなどもストックしておくといいですね。😋
