かれこれ約二ヶ月。
リフトアップ状態だった我が家のムルティプラ。

部品がすべて揃ったこともあり、GW最終日から順調に作業が進み、作業が
終了しました。


本日の作業は、

パワステポンプの遮熱板自作です。

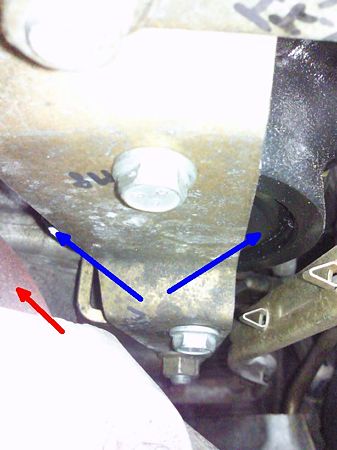

純正のレイアウトはこれ、



SBCA0329 posted by (C)factoryosaru

左の赤鉄色のがエキマニ。

思い切り熱を受けるパワステポンプ・・・

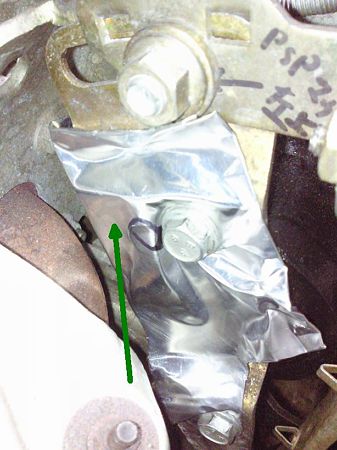

遮熱板増設がこれ・・・


SBCA0330 posted by (C)factoryosaru

パワステポンプを取り囲むように増設。

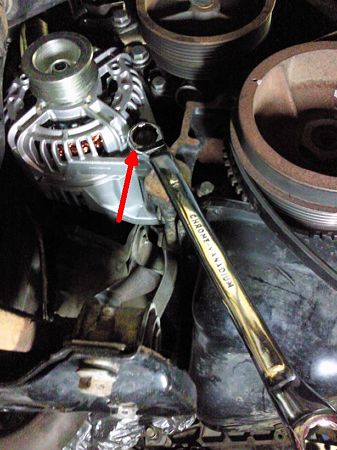

あと、以前から「これは改良しなくては・・・」と思っていた部分。

結局、オモテからレンチをかけられるように改良しました。


SBCA0332 posted by (C)factoryosaru


SBCA0333 posted by (C)factoryosaru

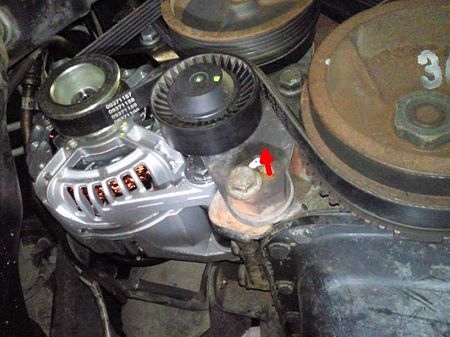

ただ、上図のようにワッシャをかませると、
ボルト頭が手前に出すぎるので、オルタネータベルトの
テンショナと干渉してしまいます。



SBCA0340 posted by (C)factoryosaru

ワッシャを取り除き、穴ガバカバ加工のナットだけを
かませるようにしてセットするとしっくりします。

何故、最初からこういう設計（ホイールハウス側のボルト頭
にレンチやインパクトをかけて緩められるようなレイアウト）にしないのか？

まったく理解に苦しみます。・・・次は楽、次は楽・・・ってまた壊れるんか？オイｗ





復旧作業しながら、いろいろなところを点検していくと・・・

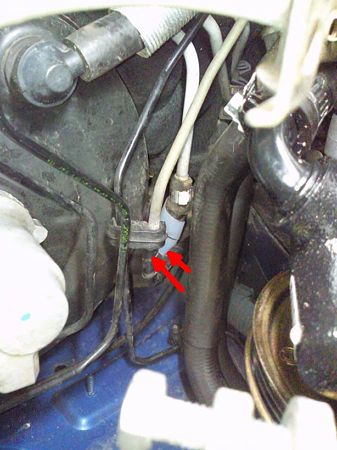

SBCA0335 posted by (C)factoryosaru

パワステフルードのホースとブレーキパイプが干渉していたり、
その他にも、何箇所かこんなところがありました。

設計やばすぎるでしょ、フィアット！！！

スパイラルチューブで保護です。





さて、お昼は、家族サービス。
裏山に子供たちと出掛けます。


0336 posted by (C)factoryosaru

下の子が補助輪ナシで自転車に乗れるようになったので、
サイクリングをしたがります。


0337 posted by (C)factoryosaru

ココは、地元の小学校の理科の授業でも自然観察に
出かける場所のようなのです。

徒歩数分でこんな感じの
林の風景です。

ガレージの汚れた空気と違って気持ちいいっす。





さて、午後、どんどん進めます。

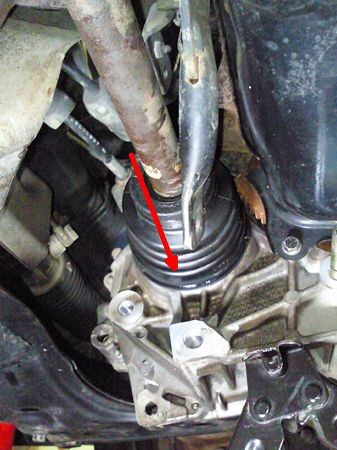

ドライブシャフトをドーンとミッションケースに差し込みます。


SBCA0341 posted by (C)factoryosaru

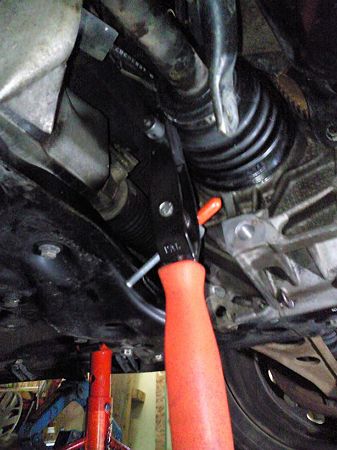

ブーツバンドを固定。


SBCA0344 posted by (C)factoryosaru

インナーブーツは柔らかいので、純正でも
フリーバンドで十分です。

あ、アウターブーツは国産化（大野ゴム）にしてるので、
こちらもフリーバンド！！

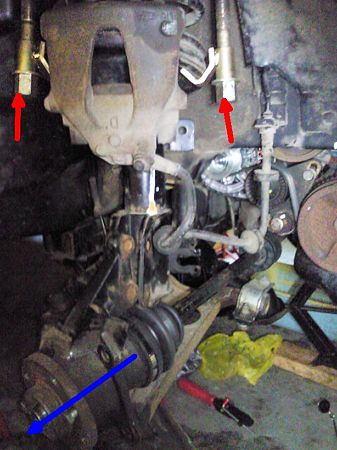

スプリングコンプレッサを使って、サスを縮めておきながら、
ササッとドライブシャフトをナックルに挿入します。


SBCA0342 posted by (C)factoryosaru

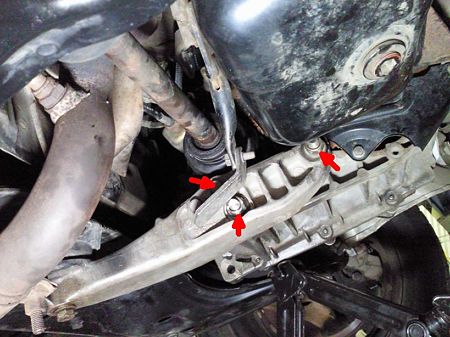

エンジンマウント（リア）を取り付けます。


SBCA0346 posted by (C)factoryosaru

あぁ、この作業。

単純にオルタだけが外れてくれれば、しなくても良かった
内容だけに・・・ｳｳﾝ



オルタを外したい
↓
ドライブシャフトを外さないとナットを緩められない
↓
インナーのドラシャブーツバンドの作業をするにはマウントを切る必要がある
↓
そのためにはミッションオイルを抜く必要がある


という鬼のような作業メニュー。

あぁ、疲れる・・・

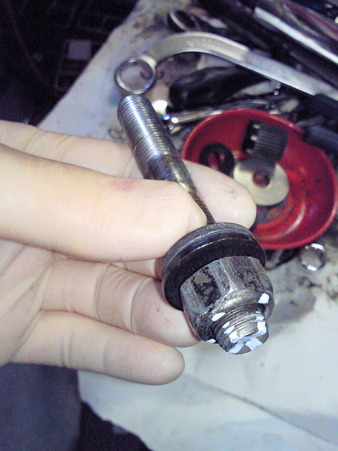

で、エンジンマウントのネジ・・・


SBCA0345 posted by (C)factoryosaru

ミッションケースにスタッドが打ってあり、それに留めてあったのですが、
一本だけ、ちょっと緩めたときにそのままネジとスタッドが固着してしまい、
いろいろやって、炙っても外れない。

あぁ、やっぱり北海道の道路環境は車に良くない（冬季の塩カル）


しょうがないので、ワッシャを適当量かませてボルトに見立てて
セットですな。

あ、このスタッド、ミッションケース内に貫通してますよ～

ということは、将来的に、「エンジンマウントを交換しよう！」

と思ったときは、ミッションオイルの交換も必須ということで・・・

いちいち手のかかる悪い子です。

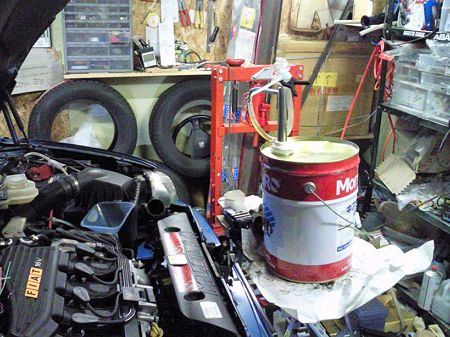

ということで、やっとミッションオイルの注入です。


SBCA0347 posted by (C)factoryosaru

モノタロウで購入した、自動車、建機ｗ、重機ｗｗ用のギアオイル。
安いです。ペール缶で6980円也ｗｗｗ

気が向いたらジャンジャン交換してます（笑）



この後、右フロントブレーキディスクを取り付け、
パッド交換、フルードエア抜き・・・そして

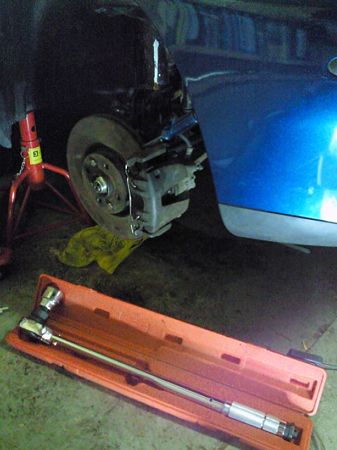

最後の力仕事です。


SBCA0348 posted by (C)factoryosaru

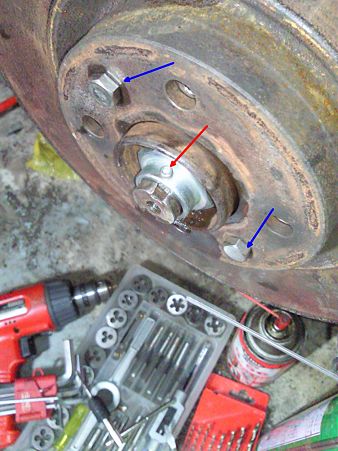

270Nmで締めこみます。



緩み防止ボルト（M3）をタップを切ってセンターボルトのセット。


SBCA0349 posted by (C)factoryosaru




今日はつかれたので、車庫内でエンジンをかけて、
発電不足の「エラー」表示がインパネに出ないことを確認して終了。



いろいろ、他車種用のものを流用したり、
オルタの固定方法を変更したりしているので、
近日中に試運転して確認してみます。
