ここんとこ週末は突発発作的に温泉に遠征してみたり、
毎月定例の呑み会で酒Power充填⇒カラオケだったり、
日産車フェアで座間記念庫を見学に行ったりと、珍しく
忙しい日が続き、せっかく先日購入したオモチャ…いや
EL発光ホワイトメーターの取付作業に時間が割けず、
やっとこさ今日になって手を付け始めた。　b( ﾟ∀ﾟ )

基本ポン付けキットと言いつつ、ちょこちょこ想定内での
追加作業が発生したけど、それも楽しみの内なのでｗ



先月末に某オクにて購入したキット。　手始めに電源系配線の下準備からするとしよう…

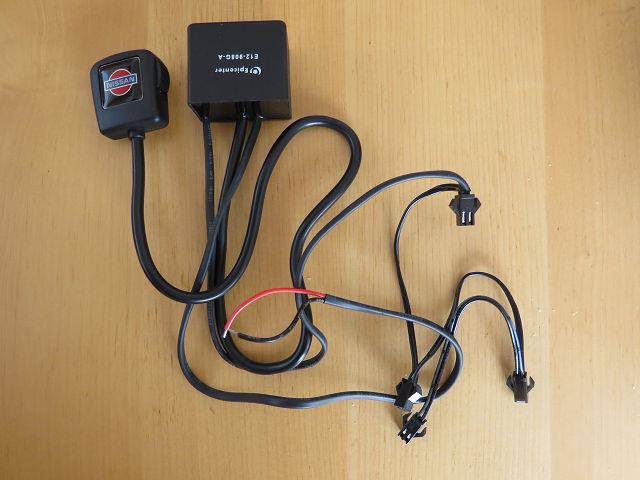

左からコントローラー、制御ユニット、各メーターへの配線コネクター。　（´･∀･`）ﾍｰ


何のコントローラーかと言うと、左側には光量調整ダイヤルがあり、　ヮ(ﾟдﾟ)ォ!


右側には発行色の選択スイッチが備わっている。　BはBlue　青色発光


スイッチを切り替えるとG。 GはGreen　緑色発光


このゴツイのが制御ユニットのようだ。　各配線は全てココに集結している。


制御ユニットから出ている電源ラインが短かったので、延長と分割が出来るように、

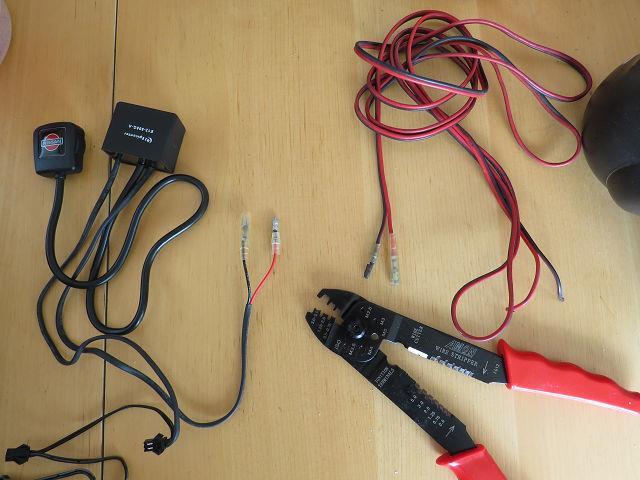

手持ちのギボシ端子が付いた電線を押入れから探して来た。（何の配線だっけ？）


ギボシ端子も工具箱に余りがあったので、これを使って済ましてしまおう。　(ﾟ∀ﾟ)

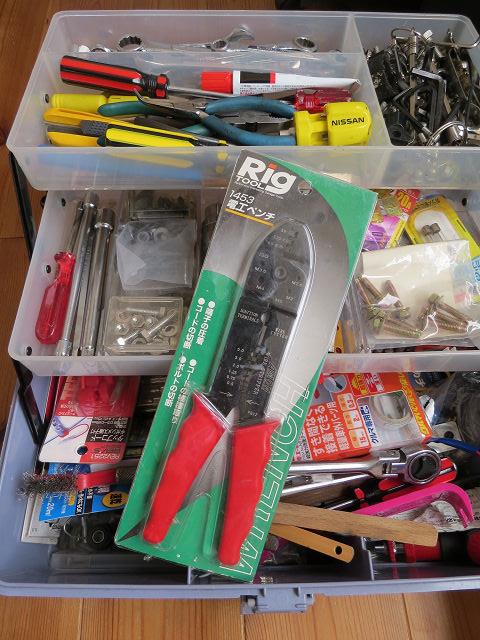

久々に登場の電工ペンチ。　近頃では滅多に使わないので工具箱の底に沈んでたｗ


制御ユニットの電源ハーネス先端に、ギボシ端子を電工ペンチでカシメて完了～





クルマでの作業が面倒な電源系の下準備を済ませ、今度はメーター本体の取り外し。

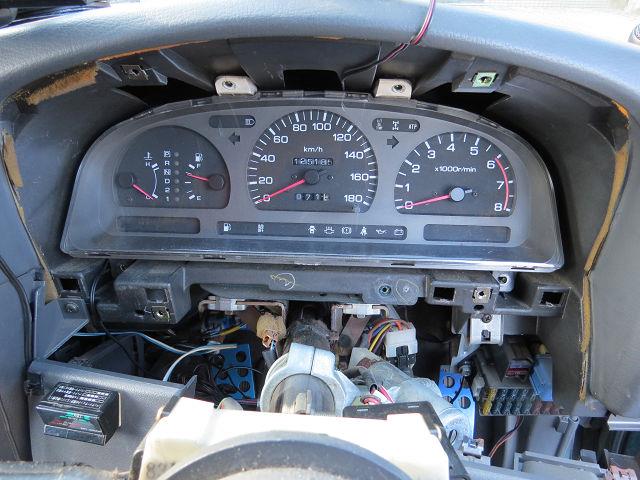

この黒一色でシンプルなメーターパネルとも今日でオサラバか…　☆ｧﾃﾞｨｵｽ☆(｀・ω・´)ﾉ


コンビメーター上には、ポータブルナビやレーダー探知機があって賑やかなんだけどね。


コントローラーはココ（赤丸印）あたりに貼り付けようと思ってる。　(ﾟДﾟ)ﾎｫｰ
メーターに近くて、そこそこ平面が確保されている場所だと、ココくらいかなぁって。
上にあるのはバッテリーチェッカー。　元はシガレット差し込み式だったけど邪魔になり、
差し込み部分を根元でぶった切って貼り付けて直接ハーネス結線してある。


現在は『バッテリー＆オルタネーターチェッカー』が常時接続してあるので、
上のバッテリーチェッカーは外しちゃってもいいんだけどね。　（´▽｀*）ｱﾊﾊー


シガレット電源を使うモノが多くて、ソケットを増設してもゴチャゴチャ～
オーディオ系配線（サテライトスピーカー＆サブウーハー）もあってカオス地帯。


コントローラーのハーネスをインスト内部に引き込むのに、ステアリングコラムカバーとの
隙間を狙ったけど、思ったより狭かったので後から赤丸部分を切り落とした。


メーター照明のLEDが不調になる度にバラしているので手慣れたもんですｗ


メーター裏のハーネスコネクターを全部抜いて取り外し完了で空っぽ。　( ﾟДﾟ)ｳﾋｮｰ


取り外したコンビメーターを抱えて、今度は屋内での作業に移ります。　(´∀｀)


次回、メーターかち割りと修復編に続くのだ…

*****
