2020年10月30日 イイね!

フロントピラー新築

さて、新規購入したFostexのTWを仮設置して試聴!


これは!・・・・今までにない透明感!これぞ待ち望んでいたキャラクターです。リヴァーブの余韻と女性ヴォーカルの爽やかな感じ!素晴らしい!
と言う事で本格的に作業開始。4セット目のAピラー加工です。

先日作ったバッフル板は、今一つ綺麗じゃなかったので、急遽近所の100均でMDFを4枚購入。3枚は圧着接着して、「21mm厚MDF」、もう一枚で、「落とし込み用の枠」とする。

自在錐でTWマグネットの大きさに切り出す。(両端は端子用の切り込み)


こんな感じに出来上がりました。(写真下)


しかし・・・やはり100均のMDFはダメでした (;_:) 。殆ど紙を圧着したような代物で、自在錐の終盤になると、最後の部分がめくれてきてしまいます。結局3回やり直したが全て同じでした。
結果的に、先日作ったバッフル板に、円形のMDFを貼り付けた物に決定!

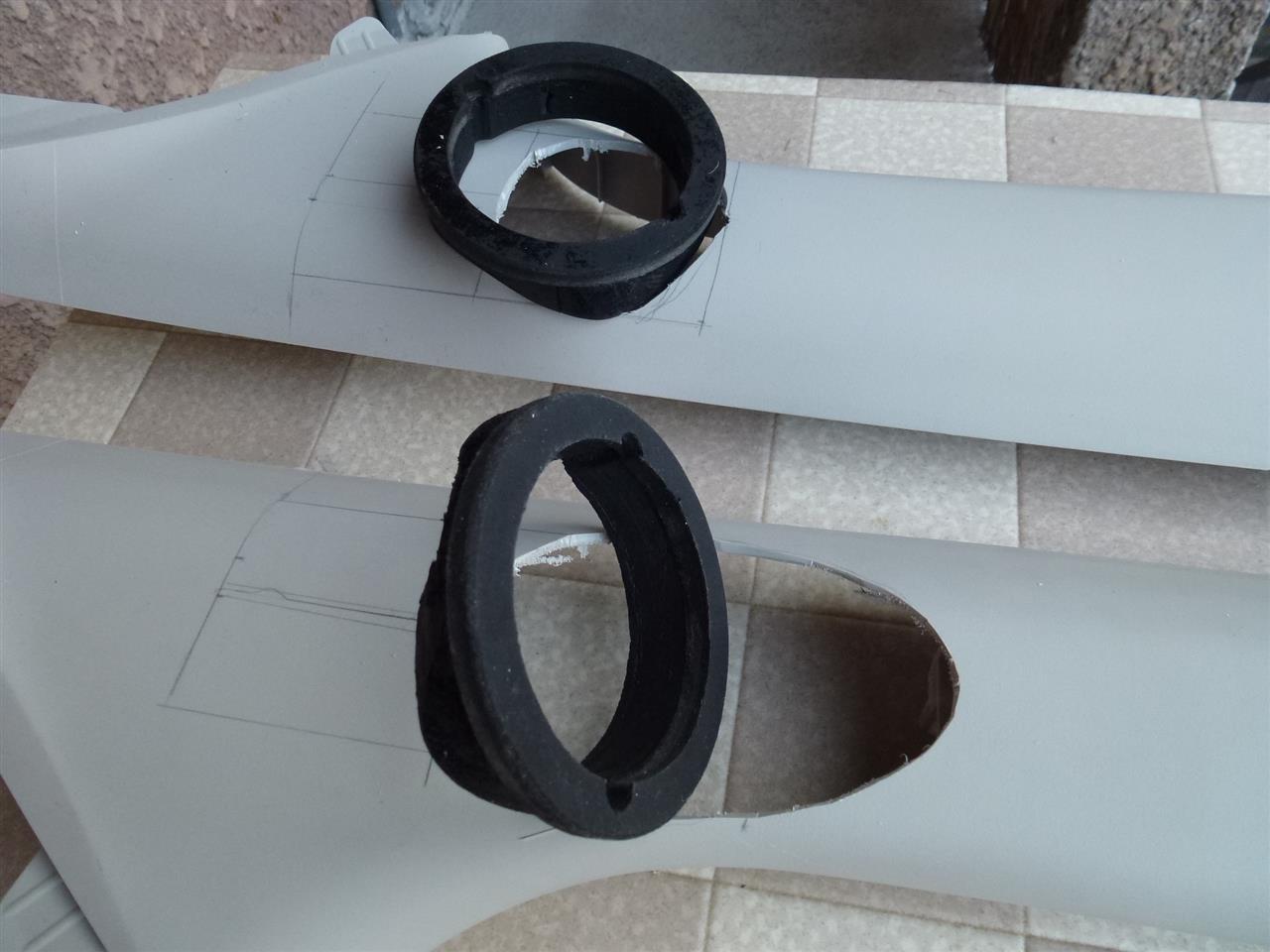

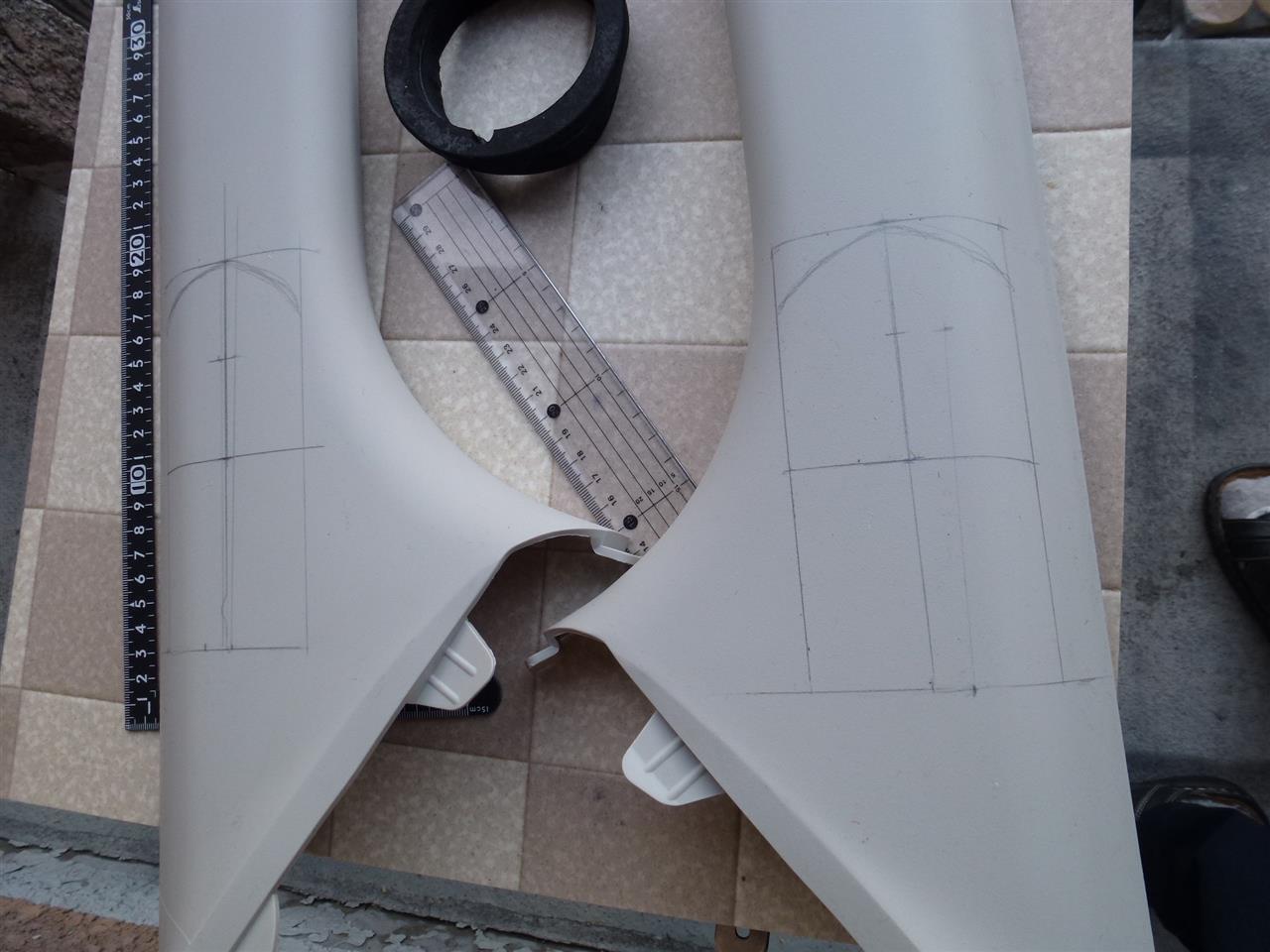

バッフル板が出来上がったところで、ピラーに取り付け位置をマーキングします。


このマーキングに沿って、糸鋸で切り込んでいきます。


この後、切り口をカッターで綺麗にしていきます。その後実際にバッフル板をあててみます。


位置関係に問題が無ければ、実際に車両に取り付けてみて、方向(指向性)を決定します。
(今までは「感覚」で取り付けており、最終的な角度は取り付け後に微調していた)
このユニットは、「角型のネジ固定」なので、取り付け後の微調は不可能です。

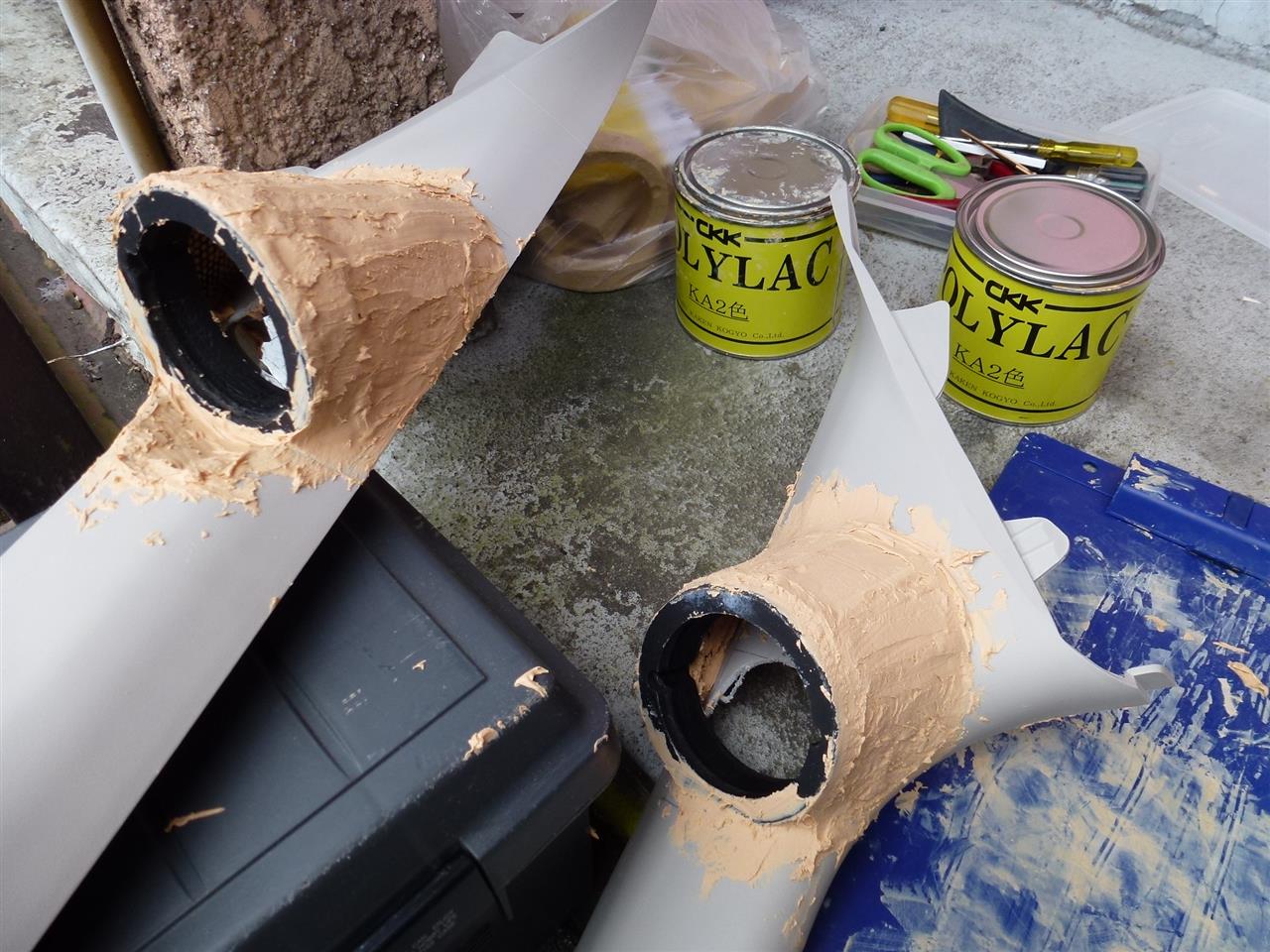

角度も決まったところで、いよいよパテ塗り作業に入ります。(写真撮る暇なし!)


今日のところはここまで。粗塗り状態です。明日バックスに行って、残工事をやるつもりでしたが、皆さんキャンキャンの方に参加するようだし、高速の渋滞も半端じゃないらしいから、自宅で作業する事にします。明日はヤスリ掛けをし、2回目のパテ塗り?そして削って・・・・

最終的に、アルカンターラ調の生地を貼って完成させます。今回の新築工事の為に、ポリパテとアルカンターラ調生地、そしてフロントピラーを新規購入しました。さて、4本目の「Aピラー加工」は上手くいくでしょうか?
Posted at 2020/10/30 21:37:05 | コメント(2) | トラックバック(0) | カーオーディオ | クルマ
2020年10月25日 イイね!

晴天の下、新ツイーター取り付け準備!

さてさて天気もいいし、「S.A.B 川崎」のイベントに行ってる方も居るようですが、同じ川崎でもDIYに励むおじさんもおりま~す。
先日ポチッた「Fostex FT28D」を仮設置して聴いてみた。端子からの配線は既に終わらせています。



これが素晴らしいの一言。今までにない高域の伸びと音色です。Gainは過去最低で、かなり持ち上げないと他とのバランスが取れませんでしたが・・・・・

そこで、早速Aピラーに取り付けるべく下準備に入りました。

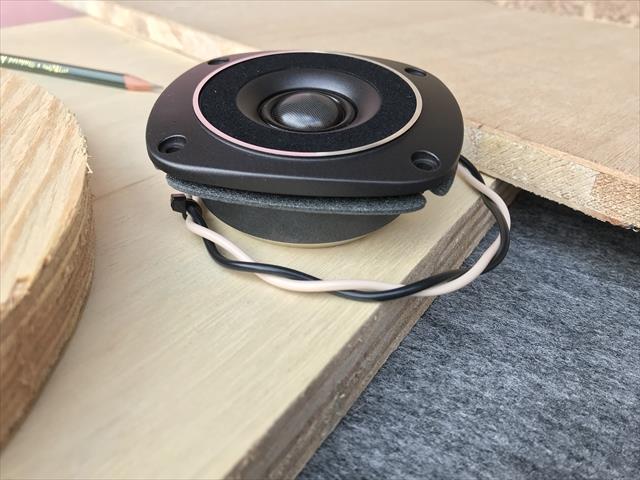

Aピラーは既に3セット有りますので、前々回加工した物を作り変えるとして、今日のところは、ベースとなるバッフル板を作ります。まずは材料の選択から。とは言っても、ユニットの厚みにピッタリの木材はこれしかありません。(構造用合板なのですき間だらけです(;_:) )


写真右上の合板です。希望としてはユニット下の合板を使いたかったのですが、重量が重いのと厚過ぎる事で却下! まずは、図面通りの線引きから。


余計な線が書かれていますが余り木なので無視!この円形を自在錐でくり抜くのですが、その前にユニットの「リード線端子用」の7mmの穴を開けておきます。


そして、自在錐で貫通させた後、実際にユニットを嵌め込んで、このユニットの特徴でもある特殊な外径を形取っていきます。


それを、のこぎりとヤスリで切り抜いて成型します。材料の合板にすき間がありチョット気がかり。


この後、一応ブラック塗装を施します。(多分必要無いと思うが・・・)


完成! これをピラーに固定するのですが・・・これからが大変です。


このバッフル板の厚みは、基本的にパテで覆い隠される部分です。このバッフル板はあくまでもユニット取付の為のベースです。あとはこのユニットの厚み分(落とし込み分)をどうするか・・・
あと一種類ベース板を作る必要がありそうです。(落とし込み用)

そして、今後の作業用に「アルカンターラ調の生地」&「ポリパテ」を発注しました。Aピラーの加工も4本目になるので、そろそろ完璧を期したいところです。




Posted at 2020/10/25 15:23:55 | コメント(1) | トラックバック(0) | カーオーディオ | クルマ
2020年10月23日 イイね!

気になっていたツイーター着弾!

以前から特性が気になっていたTWが着弾! FostexのPT-28Dと言う奴。


手に取ってみると、過去に使用したTWと比べ超重量級。


UFLC DomeTweeter
Aluminum diecast frame
Voice coil : Φ20mm
Impedance : 8Ω
f 特 : 1KHz~50KHz
S.P.L : 90dB
Power : 40W
Crossover  f : 2KHz or more
Magnet Weight : 228.3g
Net Weight : 528g


我がチビちゃんのAピラーに取り付けられるかマジ心配!形も円形ではないので、取り付けられたとしても加工が大変そう。無駄買いにならないように、何とか努力してみたい。
Posted at 2020/10/23 11:59:04 | コメント(1) | トラックバック(0) | カーオーディオ | クルマ
2020年10月21日 イイね!

秋晴れの「大船フラワーセンター」

昨日今日と、やっと秋らしい晴天になった。
ということで、カメラ片手に大船にあるフラワーセンターへ行って来た。ここは日比谷花壇が運営する「大船フラワーセンター」。


高齢者は半額で入園できます。


丁度この時期、「秋バラ」が見頃らしい。夜はライトアップもあるようです。
それでは何枚かお見せしましょう。



蜂さんやトンボさんにとっては天国です。





園内には秋桜をはじめ、色んな花が植えられています。




今までこのような施設を沢山見てきましたが、正直なところあまり手入れが行き届いていないように見えました。「日比谷花壇」なのにね。 自然のままに育てているのか?無造作にはやしているのか? タイトな画面だと絵になりませんでした。国営の公園だと、綺麗に揃えて植えられています。

昼近くになったので、昼食を兼ねて2駅先の「鎌倉」まで足を延ばしランチタイム。


妻は何度も行っているという、隠れ家的存在のお店へ!小町通りから路地をチョット入ったところにある「鎌倉・将 元」(ヨシモト)と言うお店です。ランチは1種類のみ980円。サラダに始まって、メインの料理2品、味噌汁(どんぶりに入った煮物風)とご飯。
これが、座って間もなくサラダから出てきます。ドレッシングにもこだわりがあるようです。兎に角すべてが美味しい!それで980円!素晴らしい!

ランチの後は、鎌倉に来たからには鶴岡八幡にお参りしない訳にはいかない。


「小町通り」の賑わいも、以前(インバウンド前)のような賑わいを見せていました。
インバウンドが居ない分、気持ち良く?歩けました。



帰りしな、恒例のソフト「黒蜜わらび餅ソフト」をいただきました。ソフトクリーム自体、きめ細かい舌触りの本物でした。(最近はパックのアイスを機械で溶かしたソフトが多い)


そして散歩用に使う「デザインマスク」を4枚購入。一枚100円!ところが、そのお店から数10m離れたお店では、全く同じメーカーの同じマスクが、何と1枚200円!ボッタくりです!

この後、「小田原YAMAYASU」と言う干物屋で沢山の干物を買って帰りました。


結構安価で美味しそうな干物たちです。


Posted at 2020/10/21 17:44:39 | コメント(0) | トラックバック(0) | カメラ | 日記
2020年10月19日 イイね!

小型拡声装置(PA)製作

今週は、収録中止で暇で~す。そこで趣味で使っている物置を整理。すると昔、義姉のお店で使っていたコンポのスピーカー部が出て来た。
ONKYOのD-V3Aと言う物です。購入時、自分が買いに行って設置したもの。同クラスでは非常に良いSoundだった記憶があります。


先ずはバラして 、内臓を見てみる。ズッシリとした、なかなかのユニットを使っている。

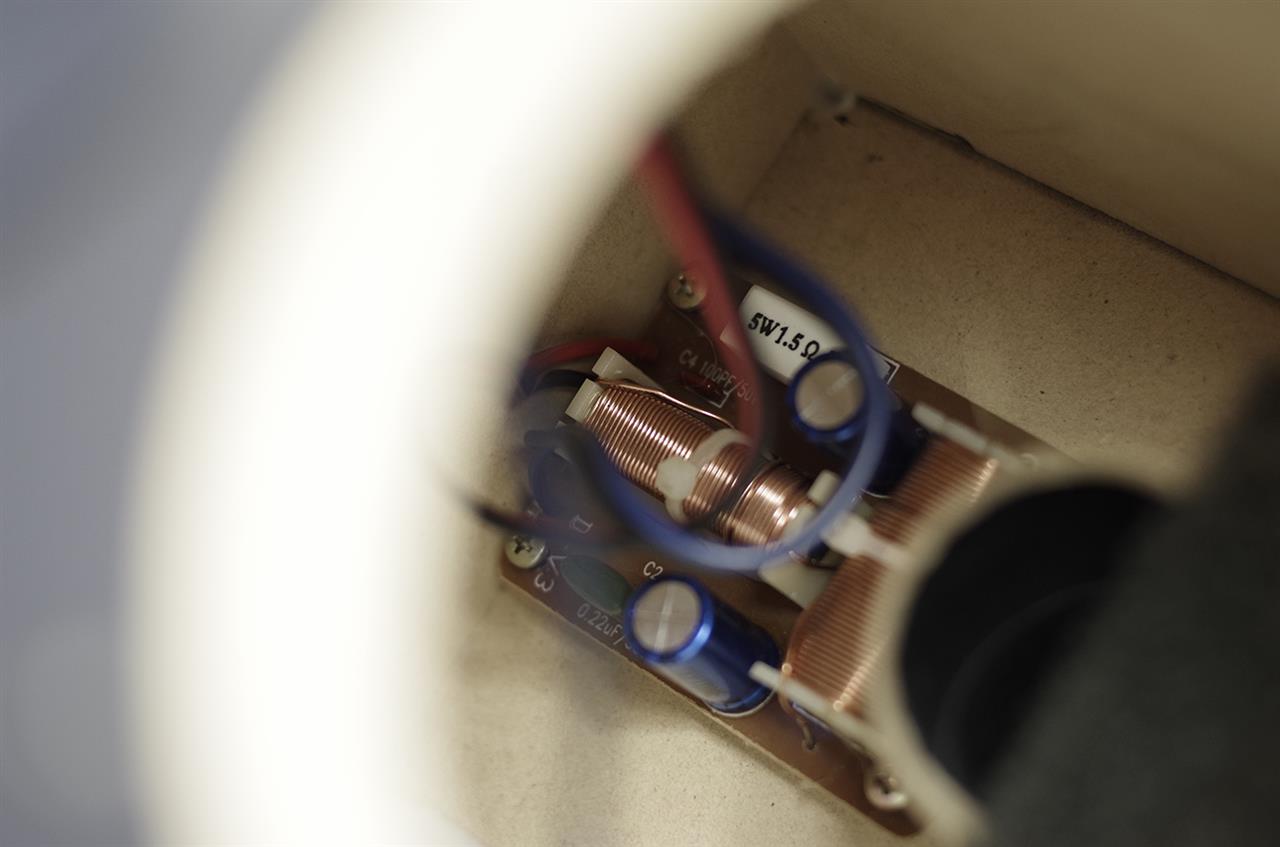

ウーファーは、12cmのバイオクロスコーン。ツイーターは2.5cmソフトドーム。何より驚いたのは、ネットワークがまともな物を使っている。このクラスではあまり見かけない構成である。


流石ONKYO。このユニット、車に付けられないか?やっぱり耐久性などを考えると無理か?

そこで、何故か簡易的なPAスピーカーにしてみようと考えた。と言うのも、思った以上に耐入力が、MAX で70W もあったからです。F特は55Hz~35000Hz、Imp 6Ωです。

まずはこのBOXをマイクスタンドに取り付ける為の加工から。

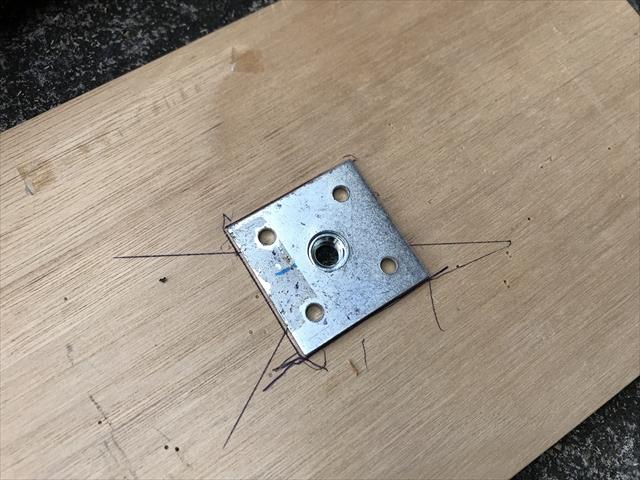

底板を一枚増設してM8のネジが切られた金具を取り付けます。この板をエンクロの底板にボンドと木ネジで貼り付け固定します。(実はProの現場ではメートルネジは使われていません。今回の為に変換ネジを発注しました)
次に、オリジナルのエンクロは木目調ですが、プロっぽくする意味で、黒の艶消し塗装を施し、その上から、伸び~るパンチカーペット(PA業界御用達)を貼り付けました。(以前サブウーファーのエンクロを作った時の余り)


前面のサランネットも茶色から黒に変更しました。(写真無し)なんとなくカッコ付いてきたでしょう。

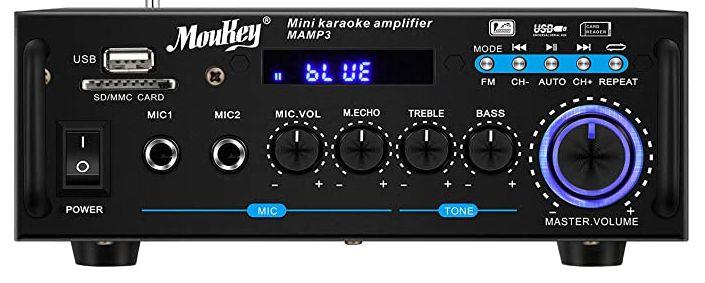

ここまでやったら、アンプも・・・・。手持ちのAmpはプロ仕様のRAMSAのPower Ampなので重くて、簡単には持ち運べません。そこでAmazonで小型のPower Ampをポチってしまいました。


これが結構いけるんです。スペック上は100W/100Wなのだが、実際はそこまで出ないような・・・
一応マイクも直接入力することが出来ます。それにFB.Delayまで掛かるのです。(何するんじゃ!)
会議室等での講義では十分使えそうです。
未だ試しておりませんが、USBでのMP3やWMAの音楽も再生できます。(リモコン付き)

ハプニング:エンクロにユニットを装着する時、エッジにドライバーを突き刺してしまい破損!穴を開 けたエッジの修復に冷や汗 !(^^)! 。何を使って塞ぐか。一応ゴムエッジなので百均に走って自転車のパンク修理キットを購入。しかし、ゴムが厚すぎて使用不可。結局「熱収縮チューブ」を同じような形状に切り取って貼り付けました。音出し上は問題なく終了!
しかしユニットのエッジは、ゴムとは言っても経年変化?でカリカリに硬くなっていて、ゴムのようなしなやかさは全くありませんでした。
あ~~悔しい!!

Posted at 2020/10/19 17:46:34 | コメント(0) | トラックバック(0) | 気晴らし | 日記
