モーター分解しました（＾＾；）/

昨日届いた、マブチ？モーター。

ドアロック用のアクチュエーター（ドアロックソレノイド）に使えるのかどうかを、まずモーターの外観から検証してみました。


まずはプラスチック（？）のカバー部分



えっと・・・・“mabuchiの文字が無いんですけど・・・”

これって、大丈夫なんでしょうか？？？


最初っから不安になってきました（＾＾；）


ま、ブランドは良いとして・・・



突き出てるロッドの長さが全く違います。
でも、これは商品写真を見た時に確認出来てたので、特に問題はありません。
想定内の差です。

では、開けてみましょう！

まずはカバーを取った本体内部・・・・



ん～～、特に大きな差は無いかな。
汚いか汚くないかくらいかな。

では、中身を取り出してみると・・・・・



やはり確実にロッド長が違います。
でも、それ以外は大きな差はありません。
これはもしかして、このままこのコイル部分を入れ替えしたら使える？？？？

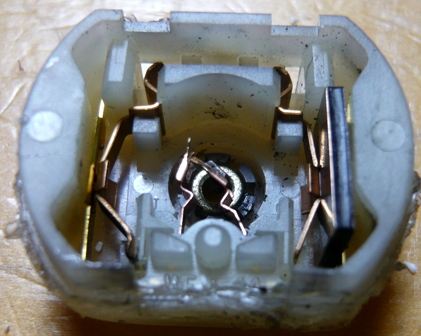

次に外したカバー部分を見てみましょう。



明らかに古い方（アクチュエーターについていた不調の方）はブラシが完全に無くなっていますが、新しい物は全く別物のごとく、新品臭を漂わせています（＾＾；）

少なくともこのブラシのついた金具を入れ替える事が出来れば、おそらくドアロック機能は復活するかも？という感じです。

拡大してみると・・・

＜ 古い方 ＞


＜ 新しい方 ＞


ちょっと気になるのは、磁石？が「古い方は右側」に、「新しい方は左側」に付いている事です。
もしかして回転方向が変わる？？
電気モーターの勉強しなくちゃ・・・・。


ま、細かい事は良いとして（多分、良くない）、問題のロッドの差をきちんと確認してみます。
長さが違う事は分かったのですが、ロッドの形状も違っていました。

ドアロック・アクチュエーターに付いていた物は先端の３分の２ほどがこんな形になっています。



この半円状？の形状の理由は・・・



アクチュエーター本体に回転を伝える為の回転ギアを差し込む際、滑りが無いようにギアの穴内部に引っ掛かりが作ってあります。

ロッドと穴の半円構造によって、高トルクで回るモーターの力を確実に受け止めているようです。

購入した新しいモーターのロッドは模型でも使われるような単純な円構造で、試しにギアに挿してみたんですが、緩くてスカスカで空回りしてしまうので全く使えないと判断しました。
＊「接着剤で固定しても良いかな」と思ったんですが、おそらく近いうちに外れると思います。



ということで、アクチュエーターについていた古い方のコイルはこれまでの使用で劣化しているはずですが、ロッドはそのまま使いたいので清掃した後、コイルごと新しい方に移植してしまいました。





とりあえず、コイルに不具合が無く、双方のモーターの性能がほぼ同じで、ドアロック不調原因がモーターブラシの磨耗だけであれば、これで直るはず？直って欲しいです。

これで新品モーターの初期不良ってオチになってしまったら笑えるんですが・・・（＾＾；）
たぶん、大丈夫、うん・・・・・
