100均一のCOB LEDについて パート(1)
これはセリアで売っているヤツで
単4x3本で2.5時間使えるとかいてあるタイプのものです。
たぶん、セリアで売っているCOBでは一番明るいはずです。
なんでこんな物を買っているかというか
分解して別用途に使うためなのよね
アレを作るつもりなんだけど(今はナイショ)

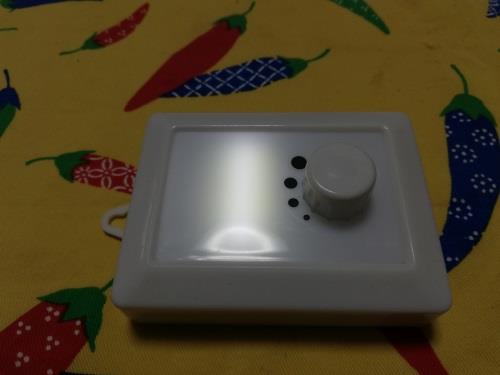

電池を入れて明るさ確認
これ光調できるという便利?なものだけど
最大と最小はこんなもの
★最小
★最大

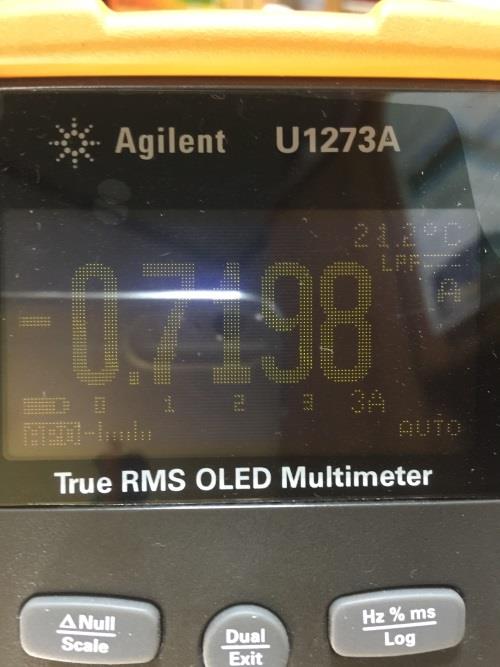

流れる電流を測定してみたが
なんと最大時は0.72A www ※マイナス値なのは許せプローブ間違えた www
最小値は0.005A(5mA) ※マイナス値なのは許せプローブ間違えた www

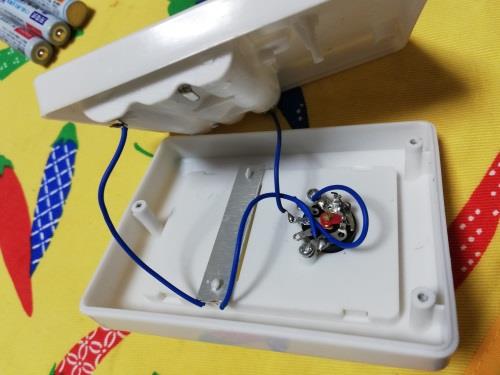

これについてる可変抵抗器 1/8wだと思うんだが
こりゃーマズイしょ(大笑) ←笑い事じ済まされないレベルなんだけどね(^^;
しかし、売るのね、こんな無(ry
分解して使うからワイには関係無いけど

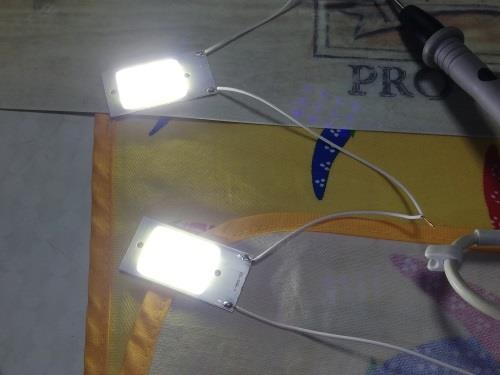

早速COBだけ取り出して単体で色々いじくる
発光部は28mm程度 基板含めると42mm
抵抗器を噛まさずCOBに高精度可変電源を接続して実験
3.3Vで0.72A流れる
4V近くで1.0A流れる
まだまだ流れる4.3V位で1.2A
ただ、この位になるとCOBの発熱が多すぎてCOB裏面のアルミ板がヤバイ
なので発熱対策に放熱クリップを取り付けたがこの程度の放熱だと暗くなってくる
放熱対策せずに使うなら3.3V辺りでやめておいた方がいいと思う
寿命考えたら3V近辺で0.5Aくらいがいいと思われる

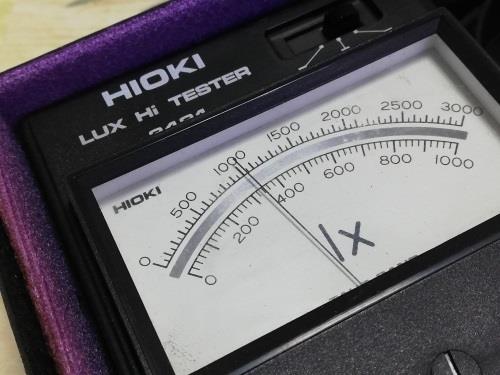

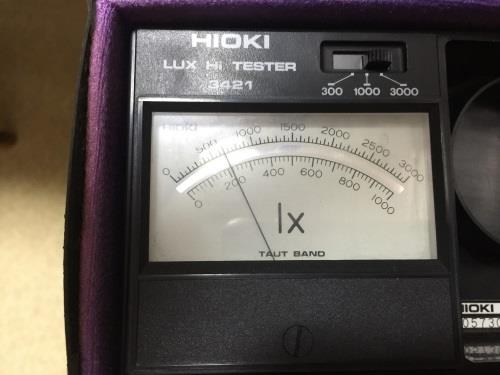

ちなみに0.7Aでの明るさ測定 ※光源から30cmでの距離
650ルクス
うーん、結構明るいと思うが
まっ30cmという近距離からのルクスなのであくまでも参考値にしてほしい
次回はセリアのCOBライトの分解の予定 www
