ムルティプラ、シフトケーブル交換

ムルティプラのシフトケーブルを交換するには
インパネダッシュのバラシが必要
大変・・・


しかも、ムルのインパネは、ケーブルがバルクヘッドを
通過する下部だけを分解することは不可能で、構造上、インパネ天板の
物入れを撤去し、天板そのものを取り外してからでないと、下半分を分解出来ない
また、中央席のキックプレートも除去しなければならない。

複雑なので、整備解説書を印刷しておくする




IMG_6636 posted by (C)factoryosaru




物入れの取り外し



IMG_6638 posted by (C)factoryosaru



ヒンジは回して捻り取る



IMG_6639 posted by (C)factoryosaru




エアバッグのキャンセルスイッチも取り外しておく。



IMG_6640 posted by (C)factoryosaru

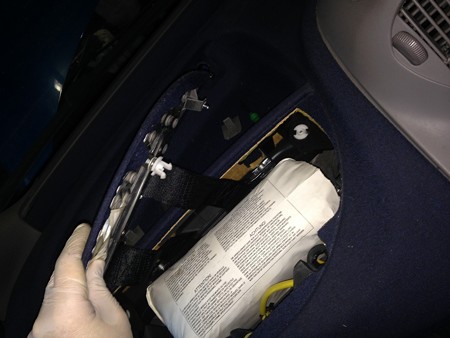

助手席エアバッグ



IMG_6643 posted by (C)factoryosaru


中央席もカバーするため巨大

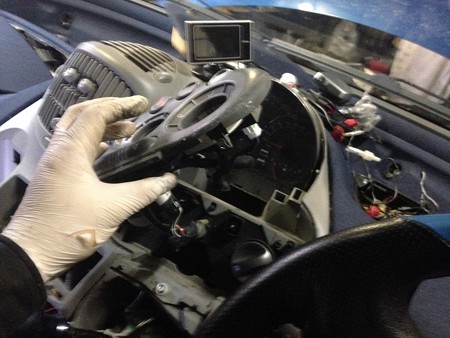

スピードメータや、空調ダイヤル部分を外す。



IMG_6646 posted by (C)factoryosaru

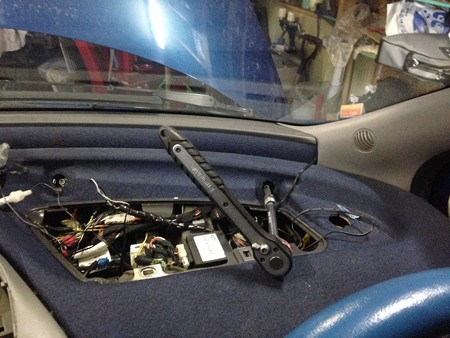

これで、左右の天板をはずすことが出来る



IMG_6648 posted by (C)factoryosaru




マジックテープかと思ってたら、工作用ボンドで
貼り付けてありました（笑）



IMG_6650 posted by (C)factoryosaru

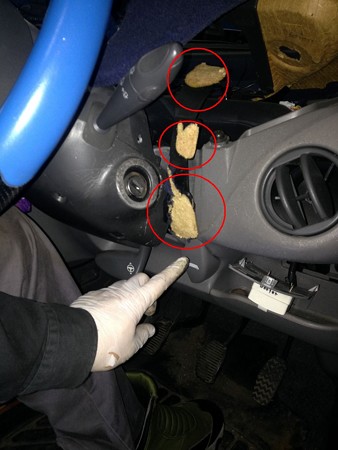

指さしている部分に、ネジが・・・分かんねえよ



このあと、インパネの下半分と、ガウディの建築物のような
特徴的なセンターコンソールを取り外す（30箇所くらいネジ止め・・・）


注意点はココ



IMG_6678 posted by (C)factoryosaru


コインケースの真下に隠しネジ



インパネをバラすと、醜い配線が・・・

長年乗っているうちに、細々と電装品をその場しのぎの配線
これを機に、引き直す。



IMG_6661 posted by (C)factoryosaru


使わなくなったCDチェンジャーは取り外す


GW前半はここ迄・・・


後半は雨天の連続。
これはこれは連日ガレージ作業日和です♪

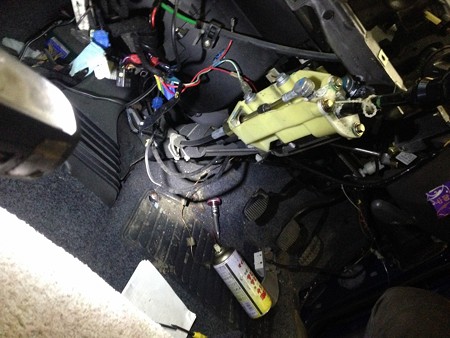

中央席のキックプレートも取り外すと、
やっとシフトワイヤーの全景を目にすることができる


IMG_6663 posted by (C)factoryosaru



IMG_6665 posted by (C)factoryosaru


バルクヘッドのグロメットが固くて外すのが大変
バールやホースリムーバ等総動員
夏場にはやりたくない作業

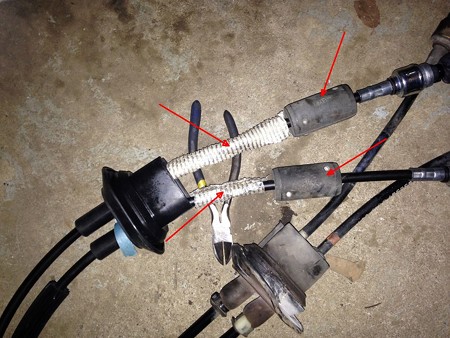

取り外したシフトケーブル



IMG_6665 posted by (C)factoryosaru


フェライトコアのようなものが付いている
クルージング時にシフトレバーがプルプル揺れるのを
防止するためなのか？よくわからん

採寸しておいて、

新しい社外品のケーブルに移植する


IMG_6673 posted by (C)factoryosaru


後方排気レイアウトにより、エキマニの近くの
被覆が劣化していたので、ガス管カバーで養生しておく

この製品は、賃貸アパートが沢山ある地域のツルハ（ドラッグストア）
だと売っている！　遠征して調達（笑）

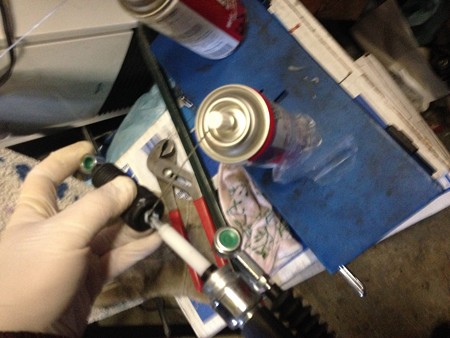

装着前にブーツ内をシリコングリスで
満たしておく



IMG_6662 posted by (C)factoryosaru




縦方向の作動ケーブルには、長さ調整機構がある。
そのままポン付けだと、短すぎて、1，3，5速にシフトレバーを
動かすと、可動範囲を超えてしまった



IMG_6675 posted by (C)factoryosaru


何度か仮組みして確認



マウントのヘタり等で、エンジン搭載位置がズレると、
シフトレバーの可動域とシフトフォークの可動域が
ずれる・・・世に言うエンジンマウントが駄目になると
するとギアが入りにくくなる、あれだ

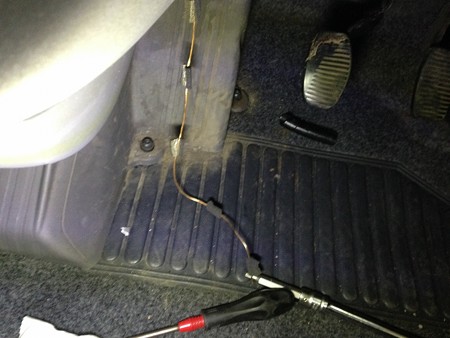

インパネ分解中にでてきた、謎の電線



IMG_6676 posted by (C)factoryosaru

どうやら、インパネ下半分のパネルのシフトレバー部分に
這わせてあったようである。

エアコンの温度センサーか？




オーディオやスピードメータ、空調のコントローラ部分を取り付けたので、
上半分を取り付ける前に明日試運転してみよう

アクセサリー類の配線引き直しをしているので・・・



今日はここ迄、明日以降も雨天なので、
作業が捗りそうだ





オマケ、交換後のシフトの状態
シフトレバーが軽く動く！
