【 ドアミラーにボルテックスジェネレーターを追加した結果wwww 】
どうもこんにちわ。
空力の狂人オサーンです。









調子こいて、
コハダ号の空力を改良すべく、

今度わ ゆらたく屋先生から うやうやしくも恐れ多く勝手にパクリ、


ドアミラーにボルテックスジェネレーターを追加したった

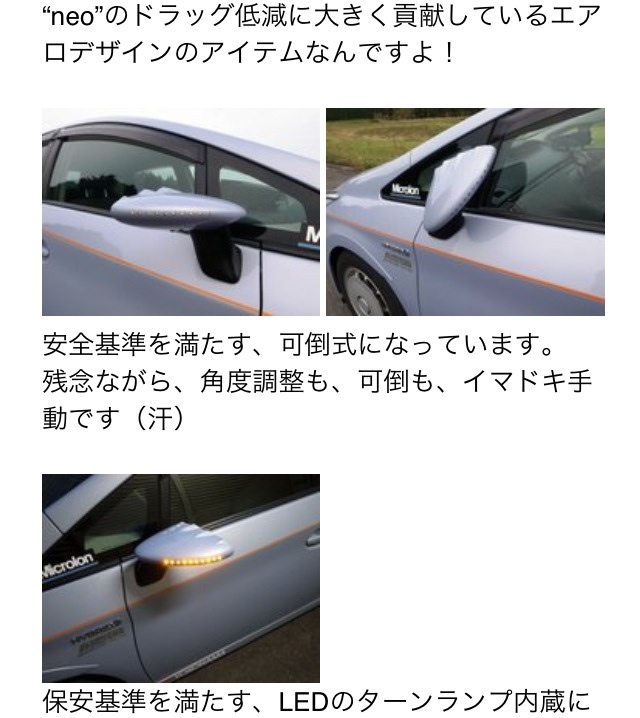

こちらが宗家ゆらたく屋大先生の
エアロプリウスのスペシャルミラーでありまする







不届きにも不埒に かのミラー形状をパクり、

既製品のチビこいボルテックスジェネレーターを
わざわざ
タフタホワイトで筆塗りして

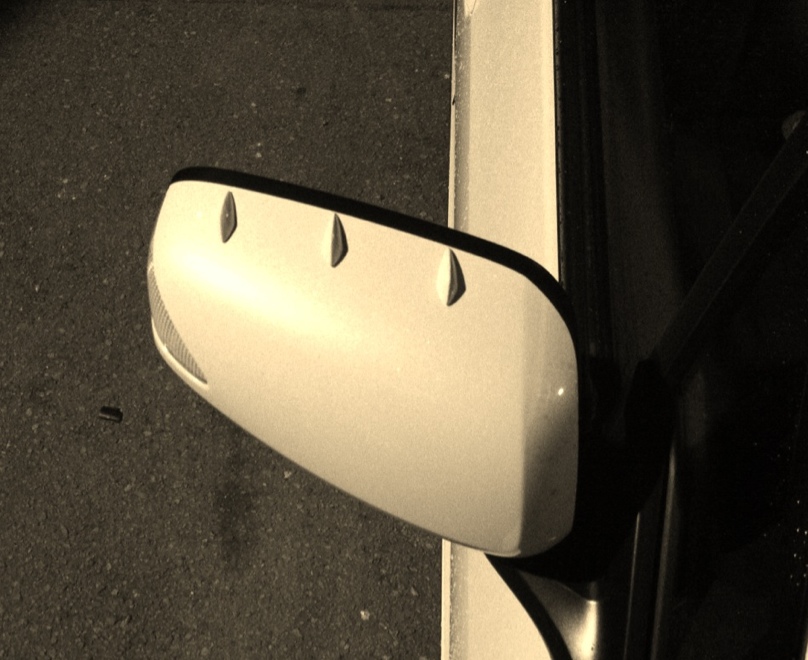

ドアミラー上部に3ケずつ
貼っつけたがー！！！！！










しかして、
操縦安定性、高速度域での直安性わ申し分ない。
片側一車線の高速道路を走っても全く不安もなく問題ない。
速ければ速いほど安定する。




だが、しかし、
風切音が増大wwwww


なんたることか、
静音計画の風切音低減セットでミラーまわり、ドアまわりの音が静かになったはずが、

あとから余計なものを追加したために
風切音がうるさくなってしまった。




ことほどさように空力の道わ険しい。
風切音がうるさくなったとゆうことわ整流に問題がある。

ふたたび研究に没頭さねばならなくなったのであった。

どうもこんにちわ。
空力に取り憑かれた
変態オサーンです。










世の中にわ、
フエンダーアーチモールとゆうものがあってだな、
本来わ泥除け、マッドガードとして使う物なんだけれども、



変態オサーンわ考えた

何とかしてタイヤ周りの空力を良くできないか？



本当わ初代ＺＥ１インサイトのようなホイールスカートを作りたいのである。
しかし、アテクシの工作力でわ
簡単に固定できて100km/hで走っても耐えられて、つけ外しが簡単で整備性を損なわないモノ
などとゆうハイレベルな工作わ、
どうにもできそうにない。

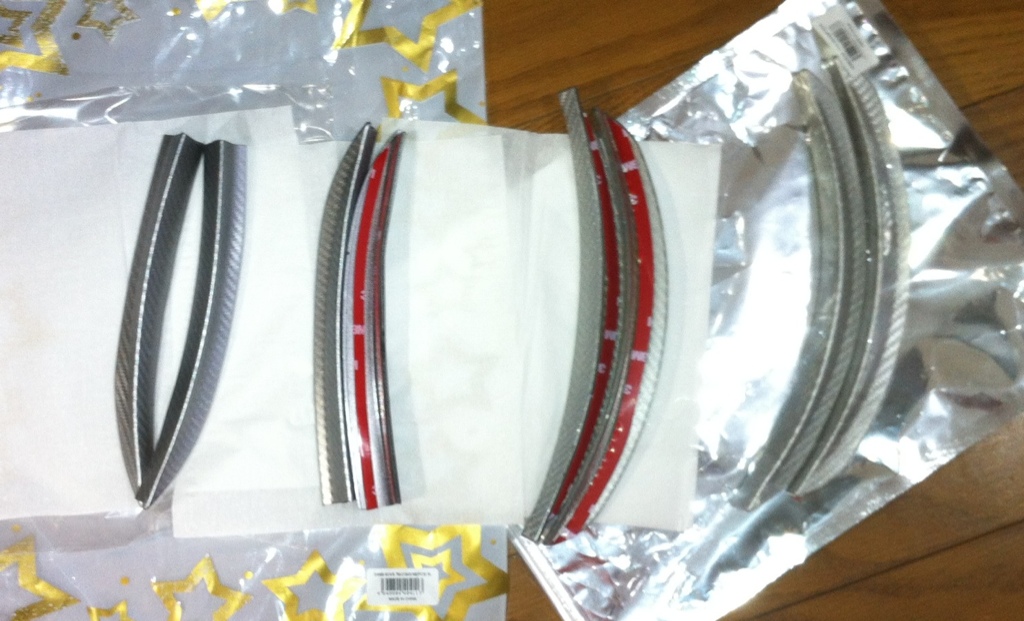

そこで、市販のフエンダーアーチモールを使って
擬似的にホイールスカート的な物をできないか？
まさに"エア"ホイールスカート




スーパーナノ量子生体コンピュータで３Ｄ演算バーチャルブローテスト構想6年考えた
( 変態オサーンの頭で てきとーに考えた )

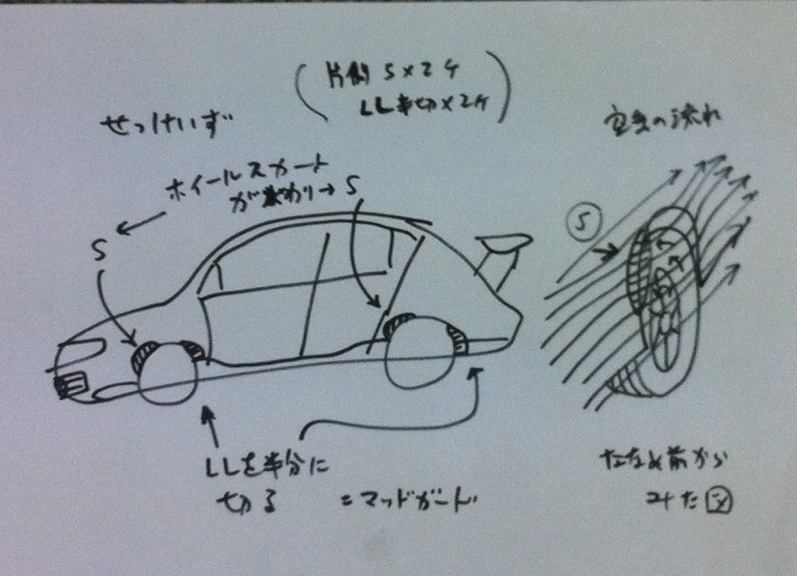

高尚な設計図がこれだぁっ！








あっ間違えた








どうだあッ！wwwwwwww







とゆうゴミのようなせっけいずを元に


やってみた





いつもどおりビフォー写真わ ありません。
一番上の写真参考しる。

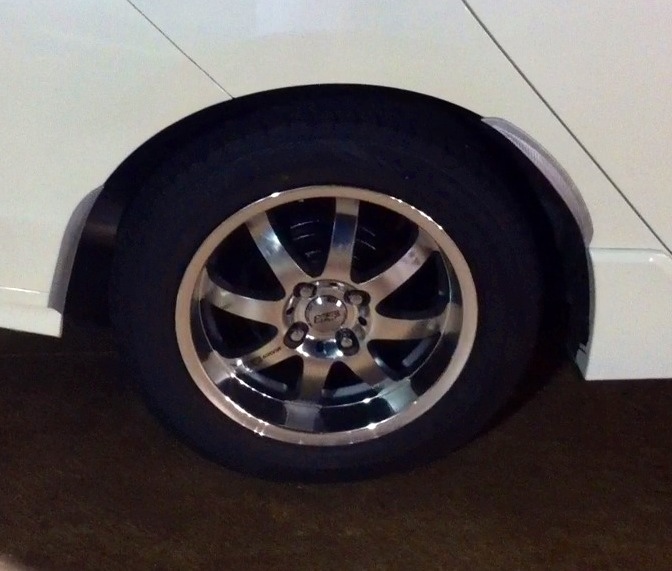

さっさと貼り付け後の写真

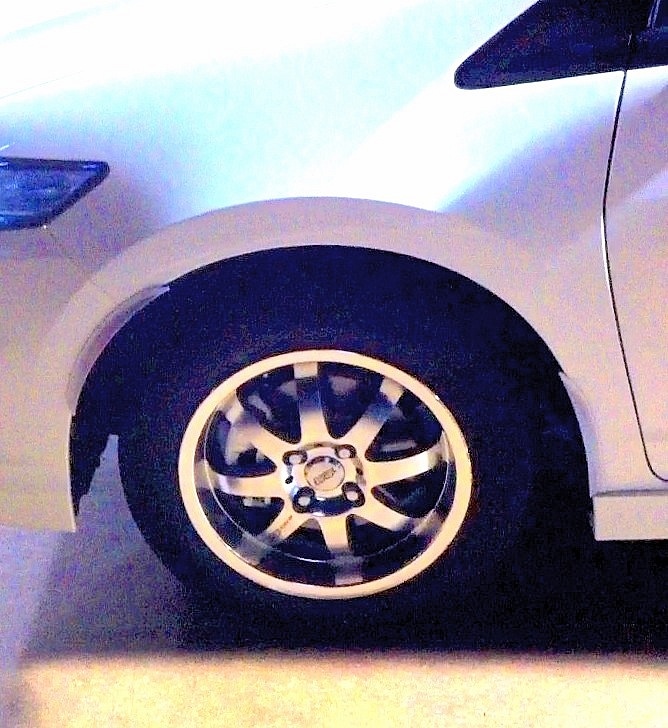

右前

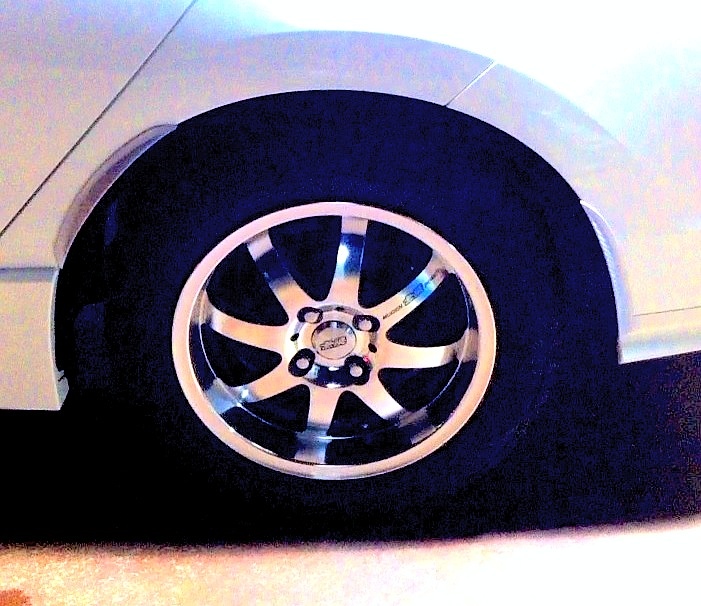

右後ろ







左前





左後ろ





暗いところで撮ったから写りが悪いメンゴするアル。




狙いわ、
タイヤの上部の回転が進行方向に真っ向から逆回転でかち合う・ぶつかる部分に
フエンダーモールをあえて前に設置して
一番抵抗が大きいタイヤ上部にぶつかる空気を車体左右外側に弾ね流してやればなんとかなるのでわないか？
擬似的にホイールスカート的な空気の流れを作れば、なんとかできないか？
とゆう素人考えである。





で、これをつけたからといって
ぢゃあ燃費の数字が劇的にとんでもなく良くなったかとゆうと、
事わ そう簡単でわないw



試行錯誤と検証と実験わ続くのぢゃ。
空力の道わ遠く険しいw

for
ｃｈａｔｏｌａさんへ









写真で判断してくださいっw











アテクシも大体と てきとー と なんとなく で やってるので
正確なところがわかりませんwww

動画アップできたなう。










動画でご覧頂きたい。



雨天走行で高速道路を約１００ｋｍ／ｈ前後で走行、
iPhoneを助手席ヘッドレストに挟み込んで固定して撮影、
風切音低減フィンセットをドアミラーに貼り／なし状態を比較するよ。






風切音低減フィンセット：ドアミラーなし状態

　（　すでに貼ってある風切音低減フィンセットを
　　　養生テープを貼って隠して擬似的にフィンセットなし状態を
　　　再現して撮影 ）














なし状態 の写真矢印あり



















風切音低減フィンセット：ドアミラーあり状態












あり状態 の写真矢印あり

















おわかりいただけただろうか。
風切音～フィン：ドアミラーあり状態 のほうが
風切音～フィン：ドアミラーなし状態 より
ボデイ（ドアガラス）に水がへばりつかないで
まっすぐ後方へ飛んでいっている様子が見てとれるだろうかだろうか。








YOUTUBEにアップすると画質が悪くなるから
よく見えないかもしんない。
ゴメンね！

各自脳内補完して想像しる！




おわり






追記

スマホのブラウザや、みんカラアプリでわ
埋め込み動画が見られないかもしれないよ。
パソコンで見てね！！

どうもこんにちわ。
つづきアル。

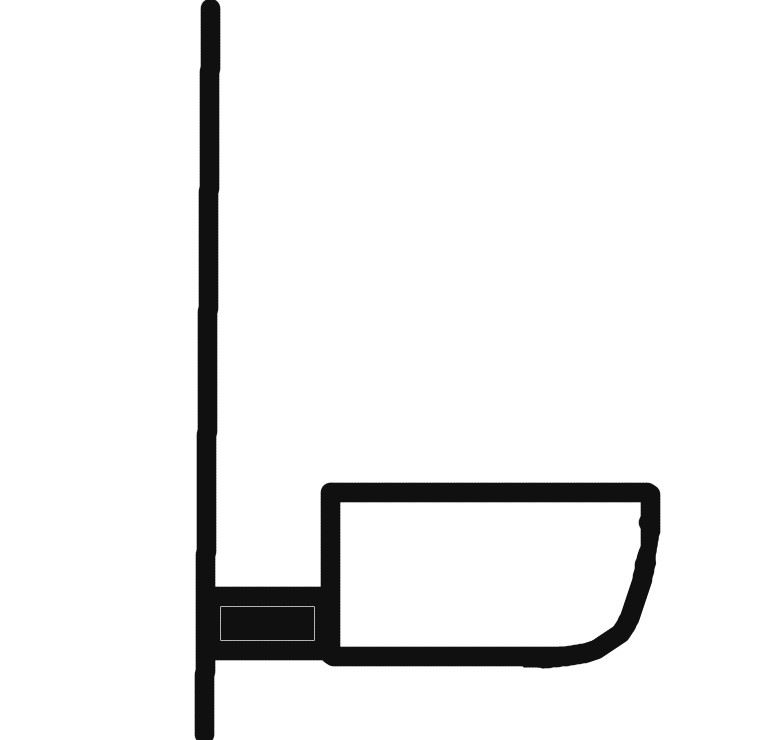

よく分かる解説イラストで解説しようそうしようｗ



なんか、このセットで、ドアミラー部分で重要なのわ、

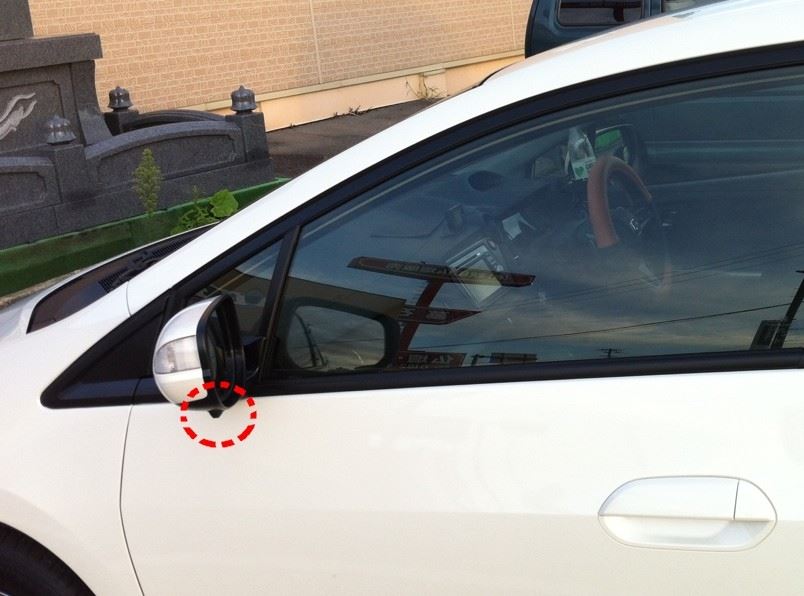

どうやらドアミラー下の外枠ギリギリに貼り付ける
丸いポッチらしい。

この丸ポッチが
ボデイから離れた位置で風の強い流れを生み、
その流れでボデイ（ガラス）に風をまとわりつかせないで
風をボデイから剥離させながら後方へ流してやっている
のでわなかろうか？

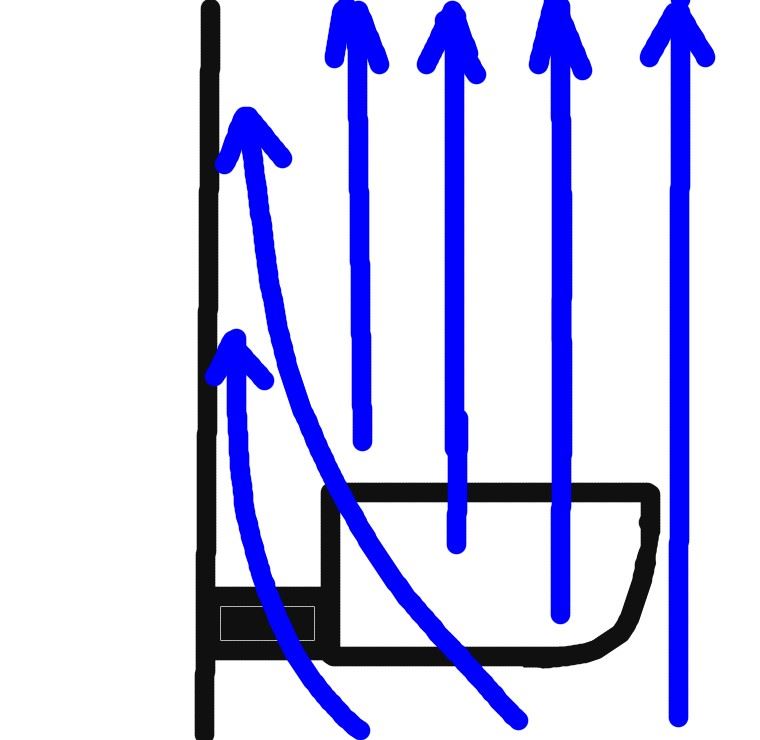

風切音低減フィンセットがない状態と
その時の風の流れ



















普通の状態でわ、
ドアミラー周りからの流れがボデイ（ガラス）にまとわりついて
ボデイにへばりつきながらボデイにそって流れていく。
水滴わボデイにへばりつきながら蛇行しつつ後方へ流れていく。




蛇行の写真矢印付き










風切音低減フィンセットがある状態と
その時の風の流れ



















風切音～フィンがある状態でわ、

ドアミラー周りからの流れがボデイ（ガラス）にまとわりつかず、
ドアミラー後方へ素直にまっすぐ風が流れる。

おそらくわ丸ポッチがボデイから離れた位置で
その部分の流れわボデイに向かわせないように後方へ
流してやっている。

なお、ドアミラーの内側に貼るヒラメ状物体わ、
おそらく、ドアミラーの脚・根本から沸き上がる流れ・乱流と
ドアミラーから回りこむ流れ・乱流を
乱気流としてドアガラスにまとわりつかせず
後方へ真っ直ぐな流れを生むように作用しているのだろう。

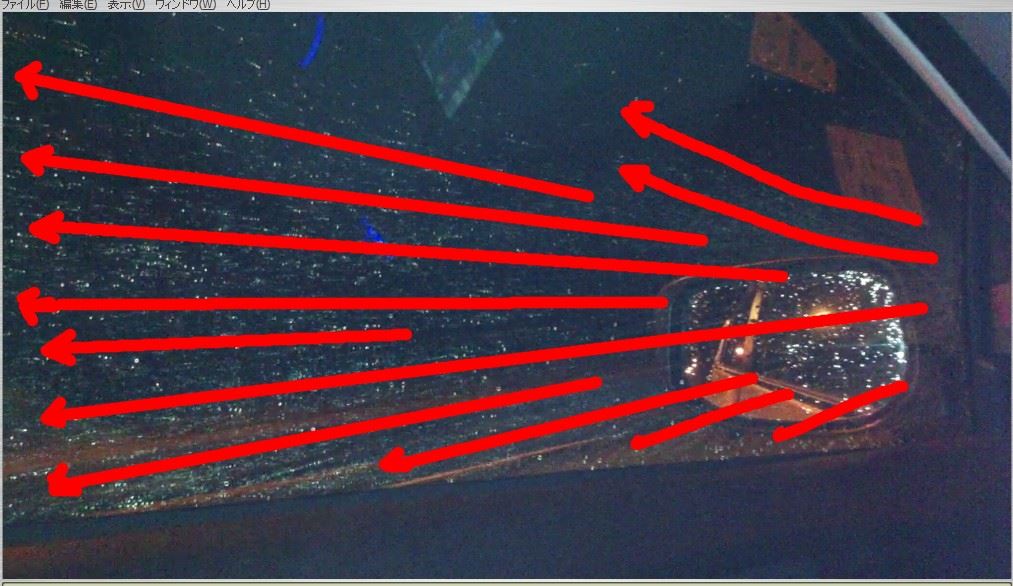

真っ直ぐ飛ぶ写真矢印付き














以上わ、使用者・個人の感想、独断と偏見と想像と
空想科学によるものです。
感じ方、考え方にわ個人差があります。
すべての人に同様の効果・効能・結果を保証するものでわ
ありませんｗ







もしも、ようつべがうまくいって動画がアップされたら、
つづき＝その３を書くアル。
期待しないで待たないよろし。
