AQUAの原です

今回はハイエースに
ドアミラーウィンカーを取付した作業を紹介します






ハイエースは元々ドアミラーウインカーが
非搭載となりますが、
今回取付する商品はドアミラーカバーごと
交換するタイプで取付しました


まずはドアの内張りを外しサイドミラーを車体から外します

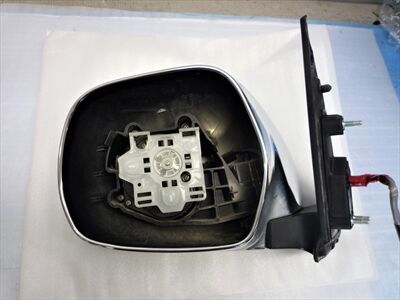

ミラーを分解し、モーターなどを
ウィンカー付きのカバーに移し替えます

ウインカー信号線やライトバーの信号線を
純正の配線に沿わせて、配線していきます

ハイエースの場合、
ドアから車内に配線を引き込みする場合、
通常の車両と違います

配線を通すために、
フロントバンパーの取り外しをして、
ボンネット内を通ってから車内へ引き込みする必要があります

純正同様にコネクターで切り離しが出来る所で、
今回のドアミラーウインカーの配線も
コネクターで脱着できるようにします






車内に引き込みした所で、
ウインカー信号線やライトバーの信号線を取得しながら
配線作業を進めていきます。

今回ライトバーはホワイトLEDが点灯します。

デイライトとして点灯するように配線しておりますが、

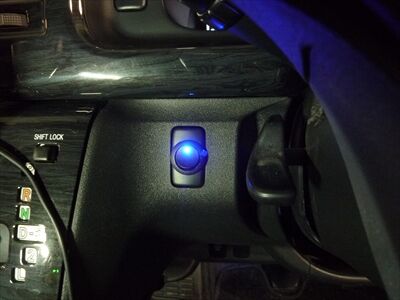

スイッチを取付しているので、
ライトバーLEDを任意でON-OFFできるように取付しました










ウインカー作動時はシーケンシャルウインカーとして
流れるLEDウインカーになります






ドアミラーウインカーレンズの交換で
ライトバーやウェルカムランプがついているモデルは、
車内への配線引き込み作業が伴うので、
DIYはなかなか大変です

特にハイエースは大変な車両になりますが、
難しい配線作業もAQUAにお任せください








＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾
