この前の日曜に部材を揃えて改造した後輩のカメラＡＰＥＭＡＮ
中々うまくいったので自分のカメラも改造する事にした。



一番最初に買ったカメラ、ＤＲ，Ｊ
このカメラでまともな音で記録されたことは無い・・・
なのでこのカメラも外部マイク仕様にする。

フロントカバーを外す



前に内部マイクを付け替えたのでこの様になってます。

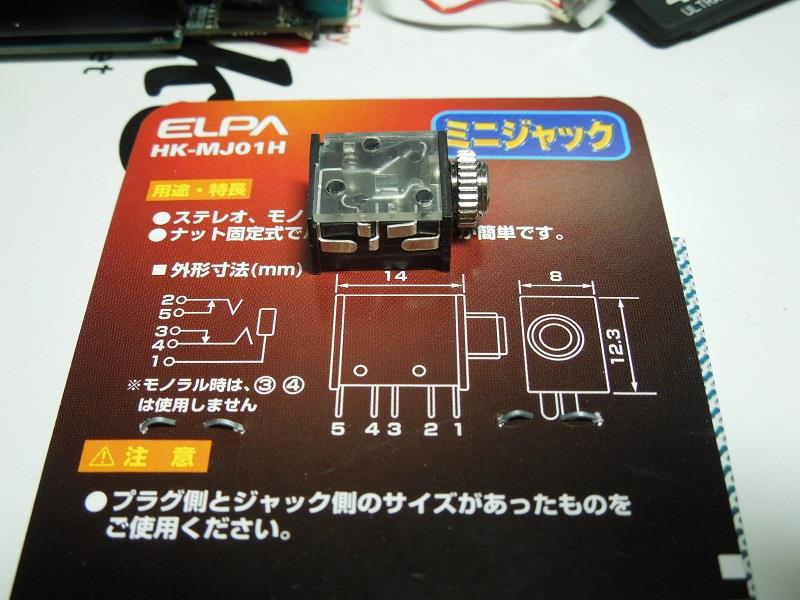

これにミニジャックを入れます





中に入れるジャックは、あらかじめピンを曲げて切って邪魔にならないようにしました。

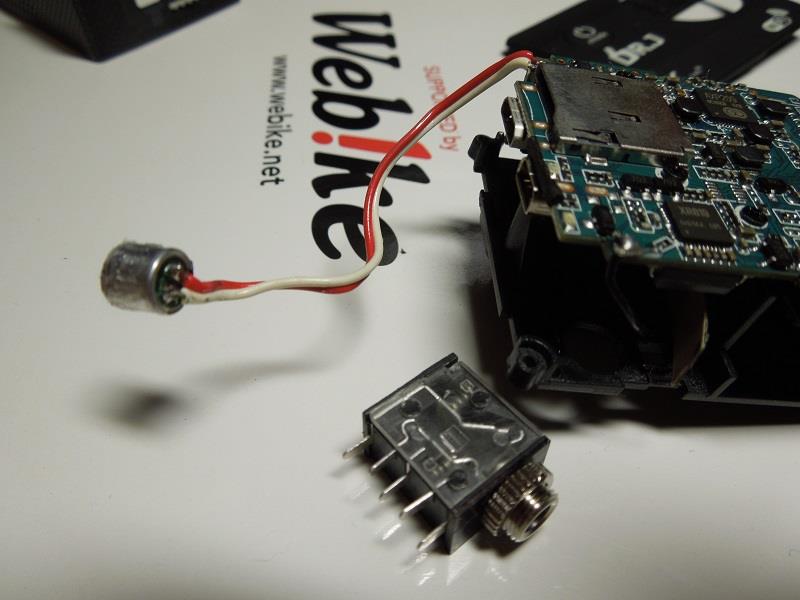

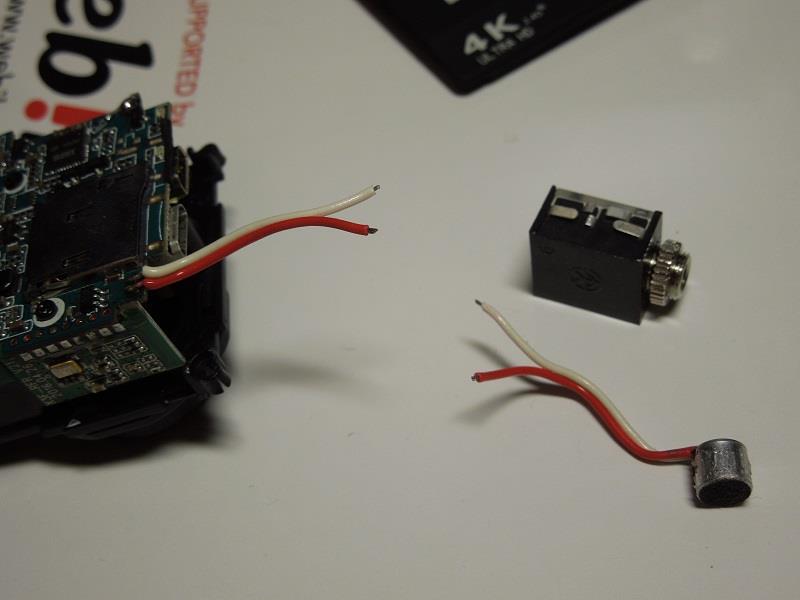

マイクケーブルを切断し、この間にジャックを付けます





これで本当は内部マイクと外部マイクが切り替えて使えるはずなんですが、後で確認したら内部が使えなくなってました(+_+)
まぁ、外部マイクだけ使えればいいや、ってんでそのまま作業続行

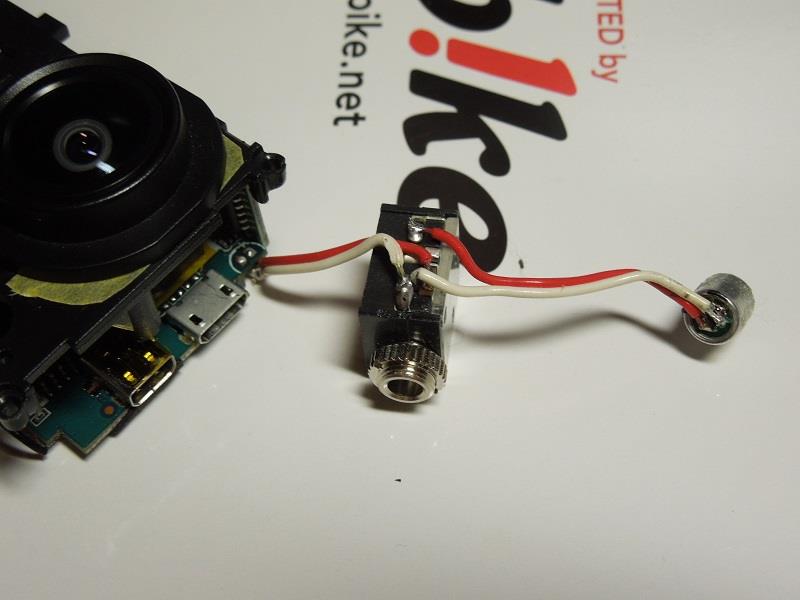

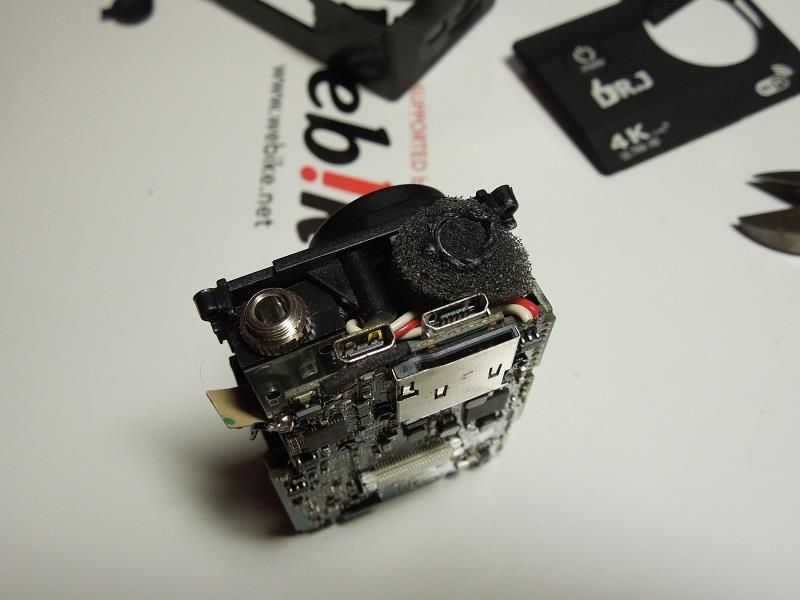

この狭い空間にこのように収まります



このジャックの穴位置を計測し、本体カバーと防水ケースに穴をあけます。



ここも干渉してたので削りました



前回のＡＰＥＭＡＮよりクリアランスが狭そうだったので、ジャックを少しでも出っ張らないようにガスケットを3枚重ねにしました。




ところが！？

防水ケースの入り口にある段差につかえて手入らない！



仕方ない、防水ケースを削るか・・・
って所で月曜は終わり。続きは火曜に。





火曜の夜、仕事が終わってから.防水ケースを削りました。






だいぶ薄くなったが、まだ１mm近く厚みはあるので大丈夫でしょ♪

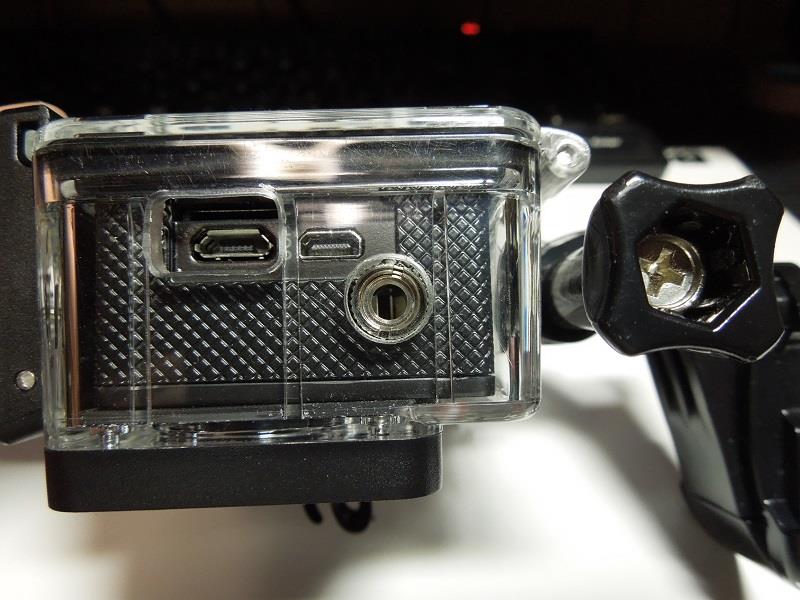

これでなんとか出し入れ出来るようになりました(^-^)♪

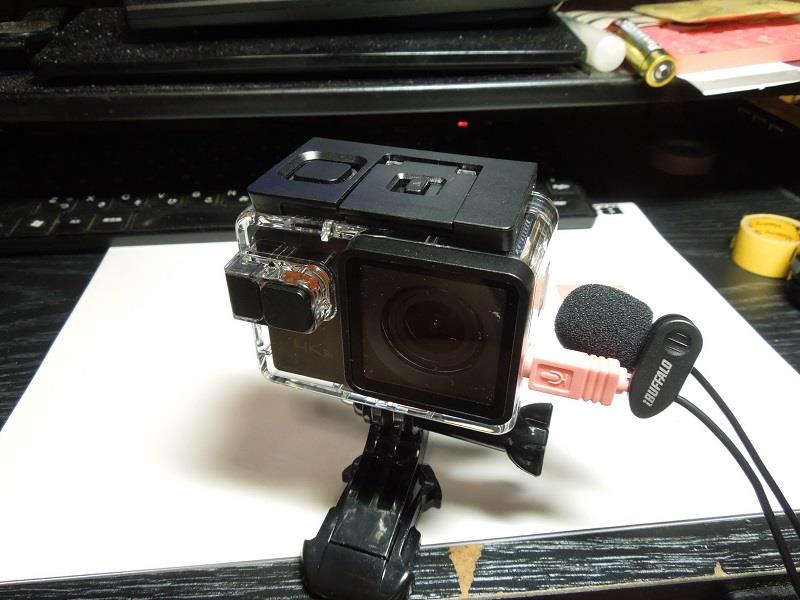

一応完成＼(^o^)／




これで自分のカメラは3台とも外部マイクが使えるようになりました。
あとはマイクの設置場所を検討しなきゃいけないので、今度の休みにでも考察してみます(^^)

土曜は有休を取り、休みでした。
と言うのも、先月が有休の更新日だったらしく、約10日ほど有休を捨ててしまってた為、使わなきゃ勿体ない、との事で、仕事の段取りと遅れの無いのを確認し、有休届を出させて頂きました。♪

しかし本当を言えば毎月1日は有給を使わないと確実に捨てる事になる…
勿体ないよね～…

最近はチマチマと体を動かしており、おかげでだいぶ軽く動く身体になってきてます。
やはりストレッチなどは有効なようです。

土曜は丸一日ゴロゴロしとこうと思ったが、金曜の夜に後輩が遊びに来て、色々話をした中で、セローに付けたカメラ、あれは外部マイクにしよう、となったのだった。

ついでに、前に勧めようとしてた、外部マイク付きのカメラを説明してたのだが・・・

土曜にゴロゴロしながらネットしてたらメールが届く。

amazonから、『タイムセール実施中！　今ならこの商品が安い！』みたいな。

それがたまたまマイク付きアクションカメラだったので、ついカートに入れ、そのまま購入してしまったのだった(;^_^A

ただ、問題が⁉

今までのカメラは生成されるファイルがMP4。
土曜に買ったのはMOV。


いや、リンゴはあまり好きじゃないのよね～、昔から。
なのでリンゴアプリはWindowsには入れたくないんだな～・・・

と言うのも友人の中に、アップル(サンフランシスコ)に務めてたヤツがいて、そいつがちょっとしたオエライさんで、ちょっとだけ企業戦略を聞いてしまってからリンゴが嫌いになりました。

まぁ、ハードウェアの性能ではどこもアップルには勝てないのは分かってるし、WindowsはMacの真似アプリばっかりってのも知ってますが、ジョブスが居なくなって、ＢＩＯＳが入ってＭＡＣにはさらに魅力を感じなくなったので未だにWindowsです。サーバを稼働させてた頃はMacbookからのリモートでサーバ管理をしてたんですけどね(;^_^A


話が逸れてしまいましたが、MOVが生成されると、それを利用するために環境を変えなきゃいけない、ってのが問題だったが、とりあえずカメラ買ってみて、ダメならあきらめようと思ってました。

とりあえず発注したあと、倉庫に行き、気になってたＷＲのフロントフォークのシール部への潤滑対策をしてみました。

方法は簡単、フォークカバーを外し、ダストシールを外して、ダストシールとオイルシールの間にシリコングリスを塗っておしまい。



これはちょっとつけ過ぎかもしれません。ダストシールの内側に薄く塗ればいいかと。
でもこれでフォークのスティック＆スリップ現象は極端に少なくなりました。
いつまで持つのかはテストしないと分かりません(^^;)

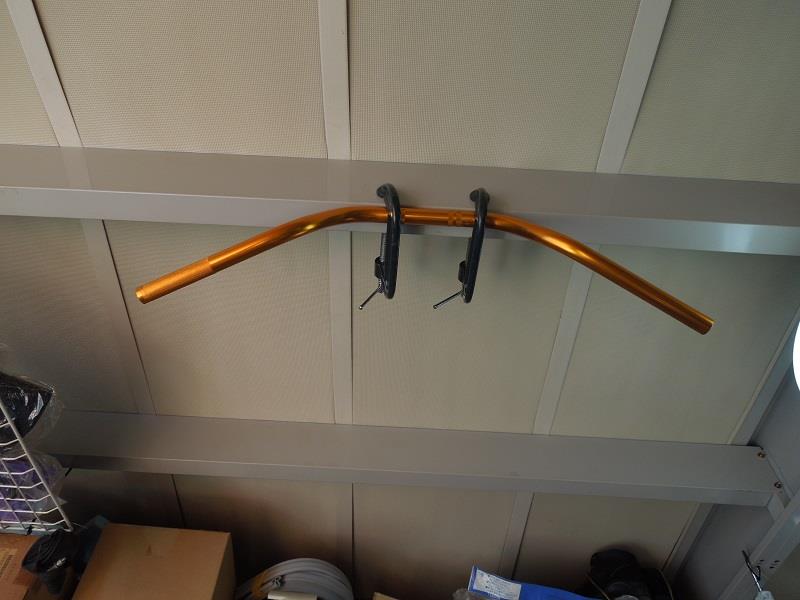

そうそう、部屋のトレーニングでは出来ない、懸垂の動きが、倉庫なら出来るんじゃないかと思い、屋根の梁に余ってたハンドルをシャコ万で固定してみました。



実際に下がってみた所、ガタガタと動いたり、シャコ万がずれる、などがありあまりまともには使えませんでした。これは固定法を考えて今後やってみよう。



さてさて、日曜になったので後輩と一緒にメシ、のあと買い物に行き、必要なものを買ってきました。
ついでにセローに作ったカメラマウントステーも外して持ってこさせ、それも合わせて修正です。

それでは、アクションカメラの改造を！

手ブレ補正機能が付き、外部電源に対応させるべく穴を開けて、佐多岬ツーリングに使ったカメラ

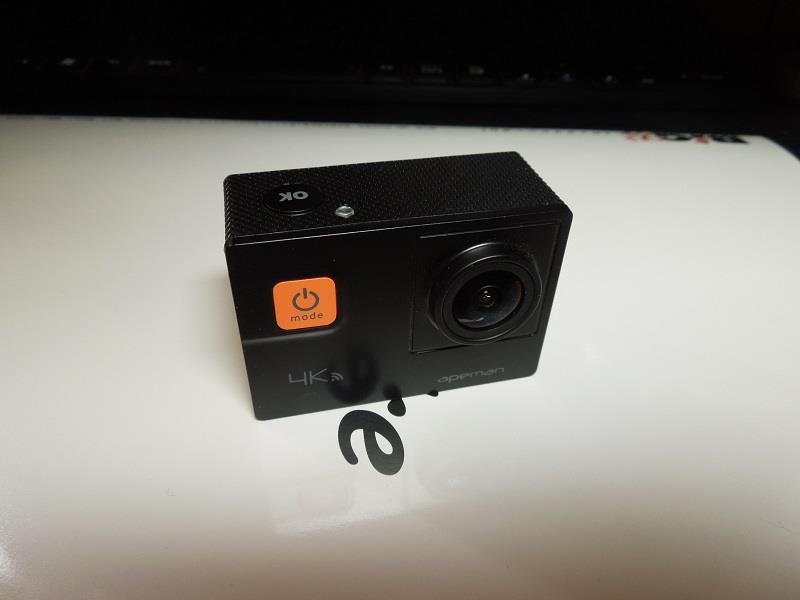

ＡＰＥＭＡＮ　Ａ80




これの内部マイクの配線を基盤上で迂回させて外部マイクへ対応させる、という改造法を見たので実践してみようと思います

表のパネルははめ込みなので、薄い板状のものでこじって外します



次に背面にある液晶パネルを、カッターナイフなどで外します



あとは6本のネジを外してケースから基盤とレンズユニットを外します、って所でデジカメの電池切れ…
仕方ないので作業は続行します。
内臓マイク取り付け部の基盤パターンをカットして、とあったが、良く見ると基盤が違う⁉
これじゃ内臓マイクを外さなきゃならないが、前回自分のカメラを改造した時に、内臓マイクはうまく外れない事が分かってたので、思い切ってマイク破壊！
出てきたパターンに細い線を半田付け。
その線の先に、買ってきたΦ3.5用ジャックの端子に半田付け。
どうやらメスジャックのネジ長さが長いようなので、余ってたガスケットシートからスペーサーなるものを切り出して付ける、こうすると取り付けた時にはみ出る長さを短く出来る。

で、ここでスマートフォンにて撮影



ケースに穴を開け、付けてみた

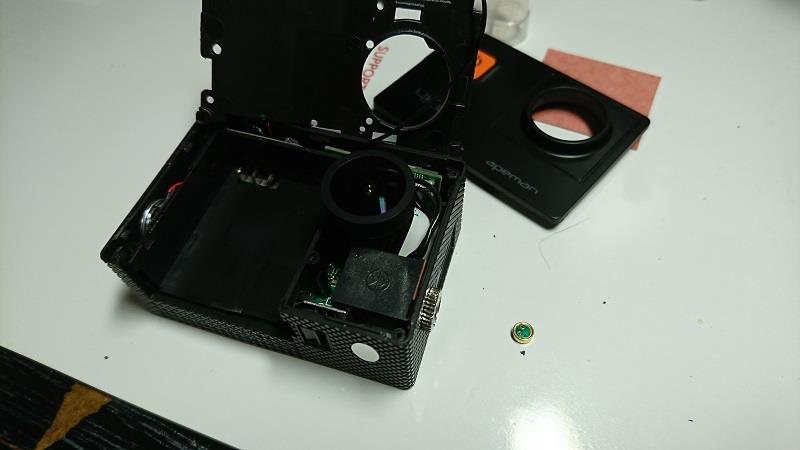

画面の中央右側にあるのが、内臓マイクです。直径は約4mm位???

接続テストをしてＯＫだったので組付け



次は防水ハウジングへの穴あけ
位置を大体決め、ドリルで開けたあと、穴の内面を仕上げ



カメラを入れるとこんな感じ



画像を撮る時に、アングルのズレから穴位置がズレてるように見えてしまってる・・・
マイクジャックを入れると



これで完成です



これならエンジンの振動によるビビり音も無くなるし、マイクの場所で拾える音も変わってくるので、次のツーリングが楽しみです。

(って自分のカメラじゃないんだけど・・・)

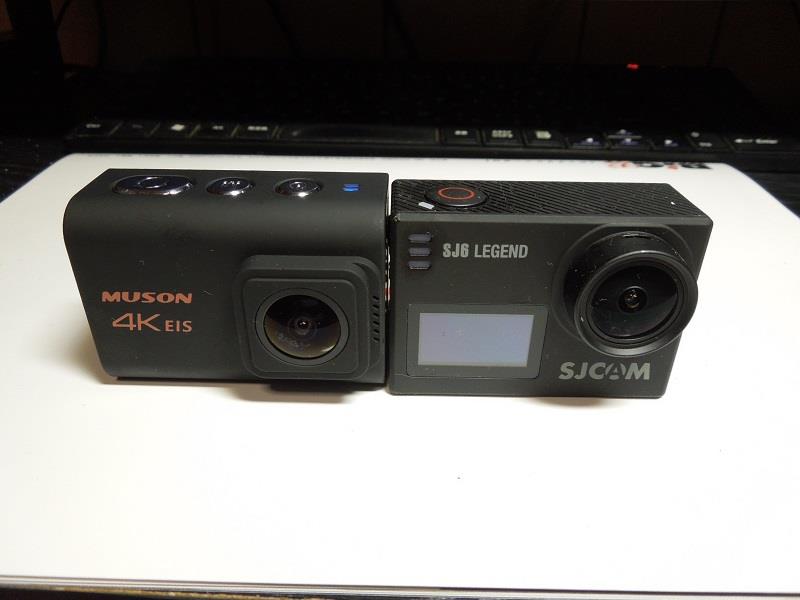

そうそう、今日届いたカメラがコレです。
MUSON アクションカメラ(形式は不明)



これのいい所が、ほぼ無改造で充電しながら外部マイクが使える、ってトコかな。

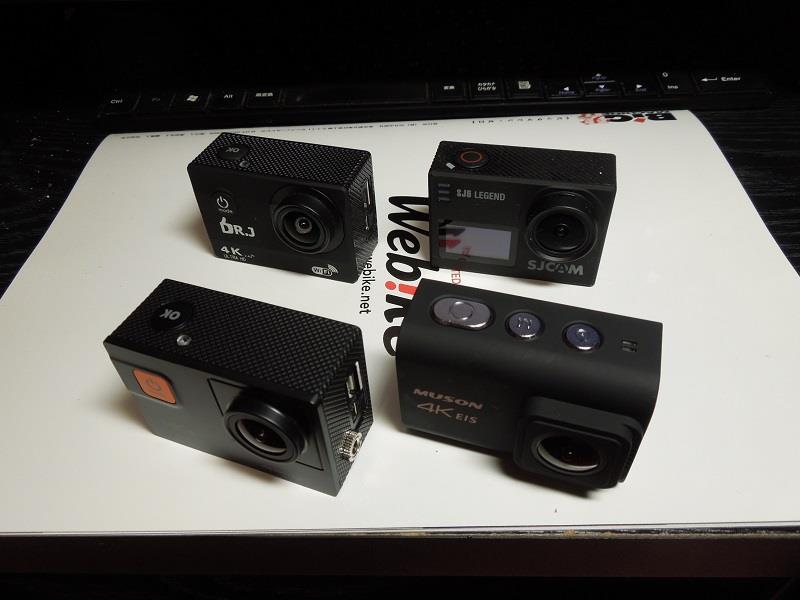

今部屋にあるカメラ






早速テストで動画を撮り、ＰＣに入れるとやはりMOV。
再生出来るかやってみると、なんか普通に再生出来るんだけど…
さらに編集ソフトに読み込ませても編集出来るっぽい。
これなら環境変えなくても良さそうです♪

次のカメラテストが楽しみですo(^-^)o

Q1. d’Action 360 Sでやってみたいことは？
回答：　バイクでのツーリング時に周りの景色を撮影したい。車の場合は前後の車間距離を後に確認出来るアイテムとしたい。

Q2. お使いのスマートフォンを教えて下さい（メーカー/品番）
回答：　xperia x performance

この記事は みんカラ：モニターキャンペーン【d’Action 360 S】 について書いています。


※質問項目を変更、削除した場合、応募が無効となる可能性があります。

先週、作りに行った運転用メガネ。
土曜に出来ると聞いてたので取りに行きました。

今までのメガネ



新メガネ



両方




メガネ屋さんで掛けた時には思わなかったけど、いざ手元に来て、掛けてみると違和感が⁉

まぁ、不細工だから仕方ないよね(^_^;)

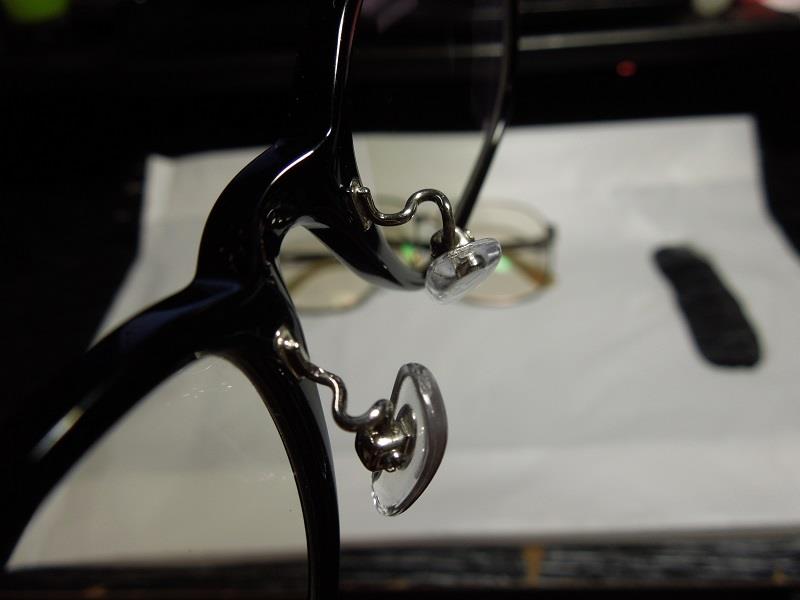

昔はこの手のメガネは、鼻当てが固定だったのに、いつの間にか調整式になってる！



これなら自分の顔に合わせた位置に持ってこれるのでいいかも♪

ちなみにクリーンクロスをオマケで沢山もらいました。



計5枚あります。こんな沢山どうしよう・・・　今まではクリーンルーム用のクリーンクロスを使ってたのが沢山あるんだけど・・・

ま、そのうち無くなるだろう♪

次に作るメガネは老眼鏡だろうな～・・・


今日(日曜)は後輩の特訓とカメラテスト、ＷＲの足チェックで林道に行ってきました。
場所はいつもの中橇林道です。

台風後で初だったのでどうなってるか見たかったし、ダートでのＷＲの挙動も知りたかったし。

って事で動画も上げておきました。

20181021プチ林道ツー

https://youtu.be/qPBBWtZ3bSA


セローのカメラマウントがちと音を拾うので、今度の休みにちと工夫してみます。


林道走った後はいつものＹＳＰに行き、ＷＲの自賠責を掛けてきました。
ＷＲ購入して1年経つらしい、早いな～・・・

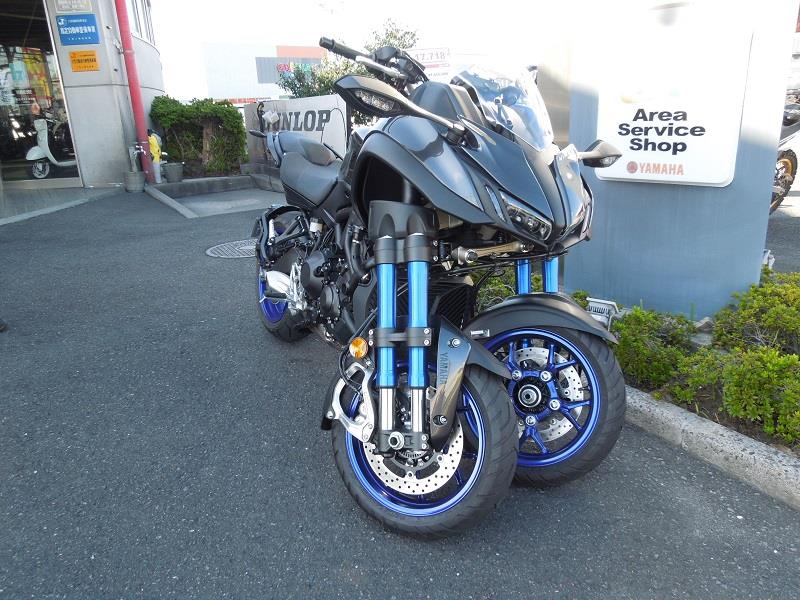

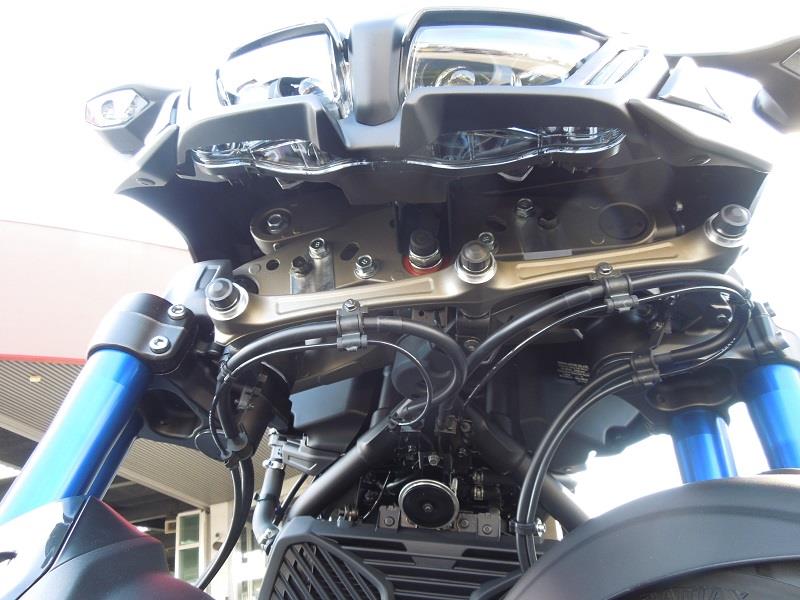

そうそう、今話題のNIKEN（ナイケン）がありました。









自分らがいる間に2人ほど見に来てました。興味があるらしく、ずっと見てましたね。

しかしこのフロントセクションはかなり精密に作られているらしく、ちょっとの整備不良で動作不良になりそうですね。
まぁ、自分は2輪でいいです(^^;)



最近、軽い運動をしてますが、中々体重が減りません(+_+)
なので今週から食事の質を替えようと思います。
筋トレもちとレベルを上げようかな???

まぁ、ボチボチですね(;^_^A

実は昔から目が弱くて、光の強い弱いで見えにくかったり、乱視でぼやけるので、確か19歳の頃に乱視矯正の為のメガネを作っていて、雨天や夜間にはメガネを掛けて運転してます。

最近、やけに折りたたみが軽いな～、ネジ緩んでるんかな？とは思ってました。

たまたま仕事中に思い出して

『そうだ、この精密ドライバーでメガネのネジを締めておくか』

と車にメガネを取りにいき、ルーペで見てみると・・・

つるの一部が割れてました(+_+)



夜の雨はホントに役立つアイテムなので、これが壊れると大変！

なので土曜日にメガネを作ってもらいに行ってきました。

なんせ今のメガネ、19歳の時に作ったんならなんと28年も使ってる事になります・・・

メガネ屋さんも驚いてましたよ、普通は途中で視力や見え方も変わって当たり前。
なので一応メガネの検査と目の検査もしてもらいました。

なんと、今の目でも、昔に作ったメガネのスペックで行ける！という事が分かりました。

(どんだけ進歩ないんだよ…)


まぁ、データは取れたので、あとはフレーム選びなんですが…

もし出来ればバイクのヘルメットでも使えたらいいかな～、と思い色々探してましたが、普段来ない店の雰囲気に段々疲れてしまい、適当に丈夫そうなものを手に取り

『これでお願いします！』

と言ったあと値段を見たら、意外に高かった⁉

メガネの破損発覚後からメガネ掛けの人に色々と話を聞いて、大体1万ちょいで行けると思う、なんて話を聞いていたのが、自分が選んだメガネは3万！！

今更交換も出来ず、仕方なくそれにしました(T_T)・・・


車やバイクのパーツと違って、違う高さを感じました。


土曜の夜は飲み会。それも女子会にお呼ばれしてました。
何故男である自分が一人呼ばれたのかは謎ですが、中々会話も弾み、なんと缶チューハイを3缶も開けてしまい、しかもほとんど酔ってないという、近年まれにみる快挙でなんとか女子会をクリアしました(;^_^A



最近はダイエット＆筋トレの意味で、毎晩軽く運動をするんですが、土曜は帰ってきてから最低限の運動で済ませました。

加圧シャツなるものも購入し、その効果を試すべく使っておりますが、今の所、体重の変化は見られません。筋肉付いたのに脂肪が減ってない、そんな感じですかね???

まぁ、年末辺りに変化していればいいと思ってるのでのんびりやろうと思います。


ただ、全身が少しだけ筋肉痛なのでバイクにも乗れてません(+_+)

再来週辺り、オフロードごっこでもするか、と後輩と話してるので、それまで筋肉痛が収まるといいな～・・・
