昨日わかったModdoreの電気系の問題について、調べて勉強しつつ、どうしようか考えました。たぶん、興味のある人はほとんどいませんが、備忘録を兼ねてブログに書いておきます。

最も肝心なトリガースイッチを押した後の「排気ガス吸気ノズルの引き込み動作」、すなわちそのための「ソレノイドをONにすると同時にモーターを順回転させる動作」が、うまくいかない問題をどうやっつけるのかについてです。

まず、昨日までにわかっている事実を整理すると：

(1) モーター単体駆動は、電源起動後の逆回転動作が百発百中で動くことから、一応問題ない、
(2) モーター未接続の段階での昨日のテストにて、ソレノイドもまったく問題なく動いていたので、ソレノイド単体での駆動もおそらく問題ない、
(3) ソレノイドON＆モーター順回転動作は、全然動かないわけではなく、動くときもあるし動かないときもあるという狭間にある、
(4) 電源容量の大きな電源に取り換えてみると、ソレノイドON＆モーター順回転動作も百発百中で動くようになる、

という状況です。

単純には(4)から考えて、電源を容量のでかいものに取り換えれば、それで解決できると思います。

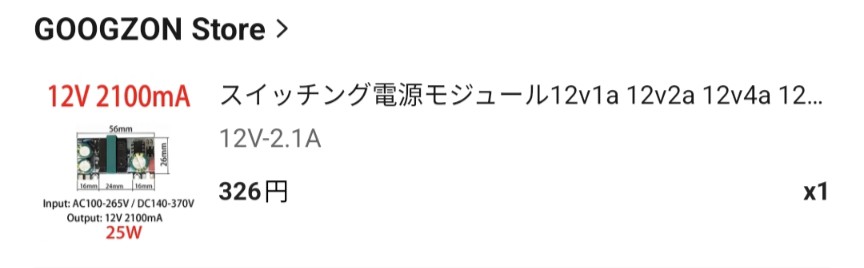

でもコントローラボックスの箱のサイズ的に、内蔵できるスイッチング電源の大きさにかなりきつい制限があるのです。現状は、タイトル画像に載せた12V 2.1A出力のスイッチング電源を使っています。これが結構小さいのです。
1.5倍の3A出力程度のものでも、箱に入るサイズのちょうど良さそうなものを見つけられないのです。(1)と(2)から考えると、倍の4Aにくらいにしておくと無難そうですが、より一層見つけられません。

で、どうしようか‥‥となるわけですね。箱を大きいものに変えるのはできれば避けたい。

(3)にあるように動くときもあるということは、動作が開始できた後の状態での電源容量は足りていそうです。動作開始をキックできない場合があるということだと思います。DCモーターは動かし始めの瞬間に大電流を流す（始動電流）ことになるので、おそらくその瞬間に電力不足が起きているのでしょう。ただし、(1)のように単体では動くということは、ソレノイドと同時に始動するというのがいけない気がします。

ということは、モーターの始動とソレノイドの始動に時間差を設ければいいのではないか？というのが最初の案です。まず、ソレノイドをONにして（回転力を受ける棒を先に出す）、それからちょっと間をおいてモーターを始動すれば、問題なく動くのではないかということです。これが、対策①です。

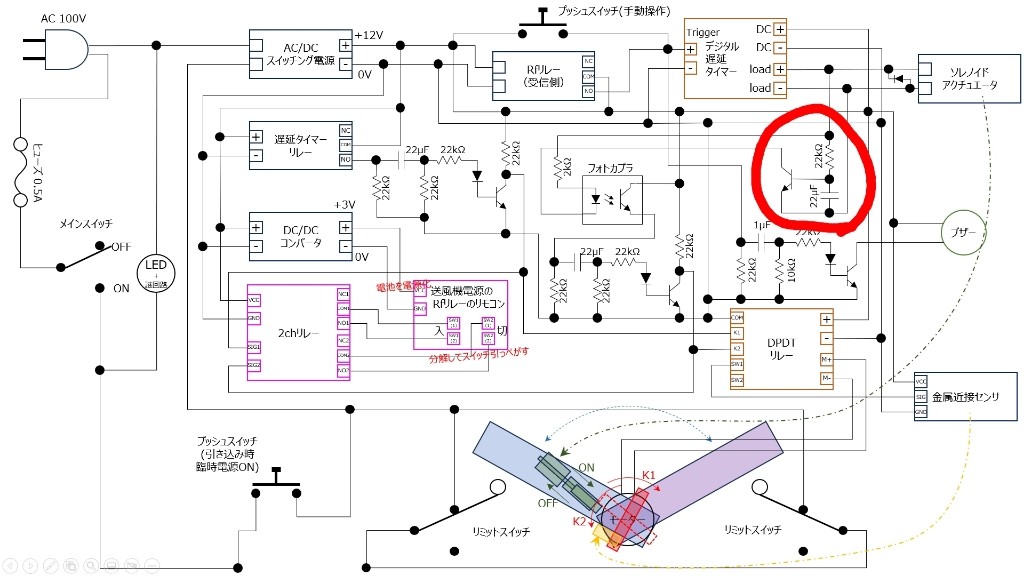

回路的には、デジタル遅延タイマーの出力をフォトカプラに繋いでいるところに、遅延回路を挟み込めばいけそうです。


でもこれだけだとダメかもしれないなぁとも思っています。

モーターの定格電流は0.6A未満(低負荷だとかなり小さいはず)なのですが、始動電流がいくらなのかはわかっていません。(1)の事実があるので、今の電源でも足りていそうではあるのですが、一方で余裕がないことも間違いなさそうです。ソレノイドの定格電流は0.3Aなので、始動時間をずらしたとしてもその分は目減りした状態になります。その条件下ではモーターの始動電流がやっぱり足りないということはあるかもしれません。

ということで、モーターを駆動するDPDTリレーのVCC入力部にそれなりに容量のデカいコンデンサを追加で付けて、モーター始動をアシストするようにしてみるのはどうか？というのが次の対策案です(対策②)。定格状態になれば問題なさそうなので、始動の瞬間だけ一瞬のアシストでいけるのではないかなという目論見です。高頻度に電源ON/OFFを繰り返す装置ではないので、コンデンサの充電時間は十分にあると思います。

この対策①と対策②でうまくいくといいなぁと思っているところです。

それでもやっぱりまだ不十分‥‥となった場合は？
次の策として、今の12V 2.1A出力のスイッチング電源をもう一つ追加で使うことも考えています。これが対策③。

今使っているスイッチング電源はサイズが小さいので、これならばなんとか2個入りそうなのです。しかも安いが良いです。

モーター駆動専用に電源を一つ割り当てて、その他をもう一つの電源で動かすようにすれば、さすがに大丈夫でしょう。ちょっと箱の中がごちゃごちゃしちゃうと思うので、できればやらずに済めばいいんですけど。

‥‥ということで、部品を追加で注文したところです。

この問題の対策を考えて調べているときに、DCソレノイドの停止時の逆起電力の対策をしていない等、今のままだとあまりよろしくないこともわかリました。上記の対策とは別に、少々の改良も必要そうです。

作成は休みの日に。

《つづく》

今日は、ゆっくりBBQなんぞもやりつつも、Moddore改良後の電気系の動作テストをやりたくて、朝から電気周りをいじっていました。今日は、リモコン系を除いた全系の電気的動作の確認までがやりたいところでした。

信号変換兼電源分配基板は、先週作ってできているので、それを中心にユニットで買ってきた電気部品を繋いでいきます。

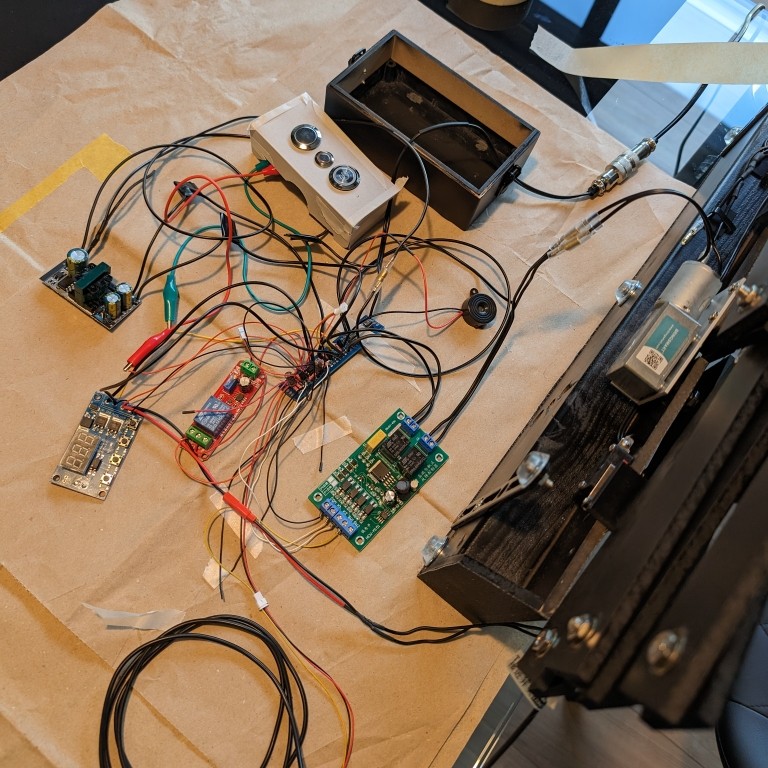

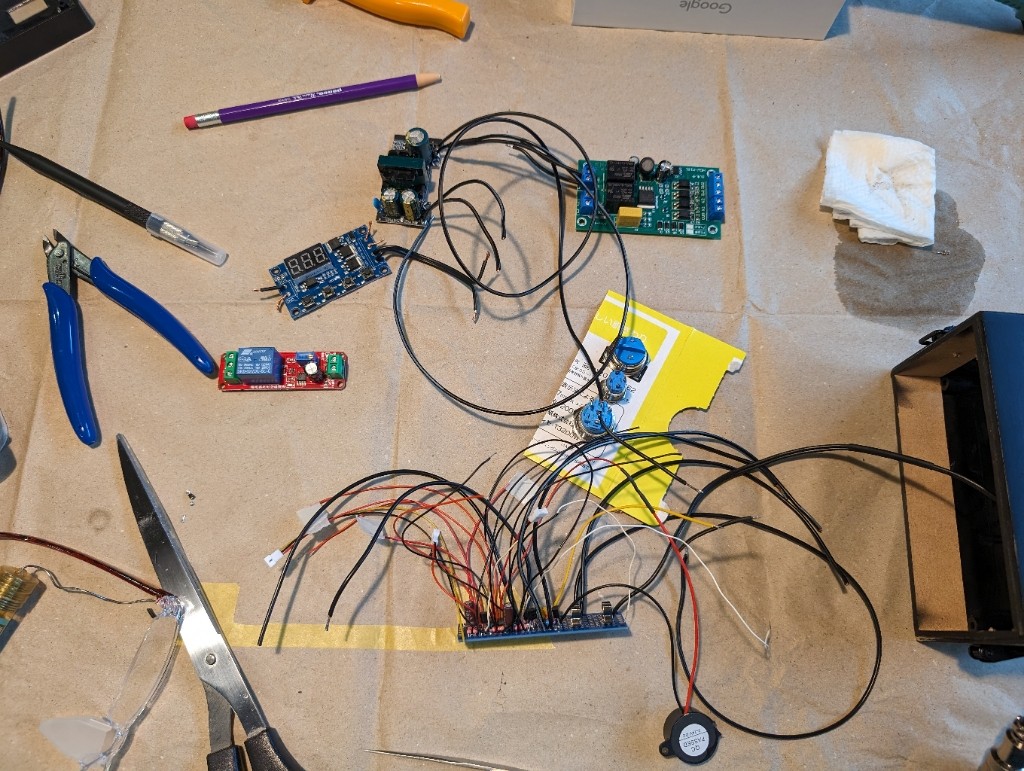

部品をザックリ並べ、ケーブルを捌いては仮のハンダ付けをしていくのですが、なかなかのカオス。

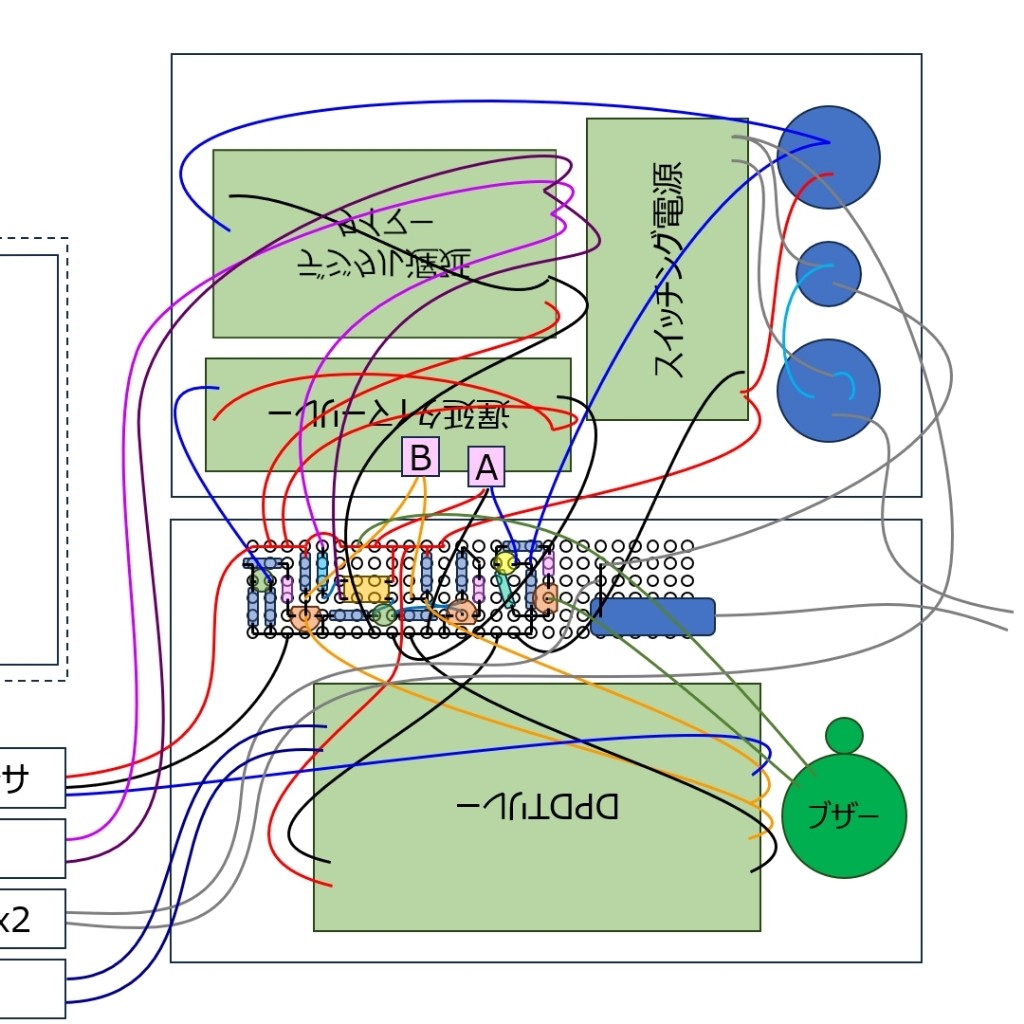

基本的にはこの設計図におおよそ則して繋いでいきます。


100V系は特に危ないので、仮接続でもしっかりハンダ付けして絶縁もしっかりやっておきます。

電気系を全部繋いで試すところまでやりたいので、ソレノイドや金属近接センサにもコネクタを付けたり。


一部、電気線を太くしたくて、信号変換兼電源分配基板をいじったりもしました。

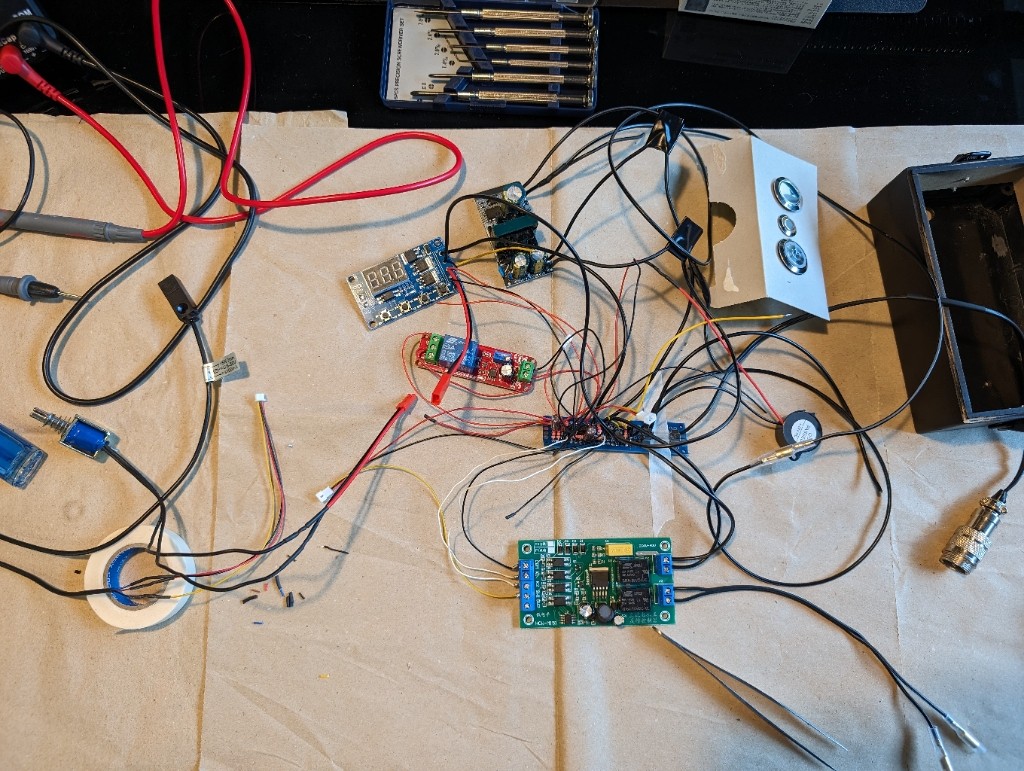

なかなか大変で、地味に時間がかかりますね。ひとまず何とかモーター以外の接続まで終えました。

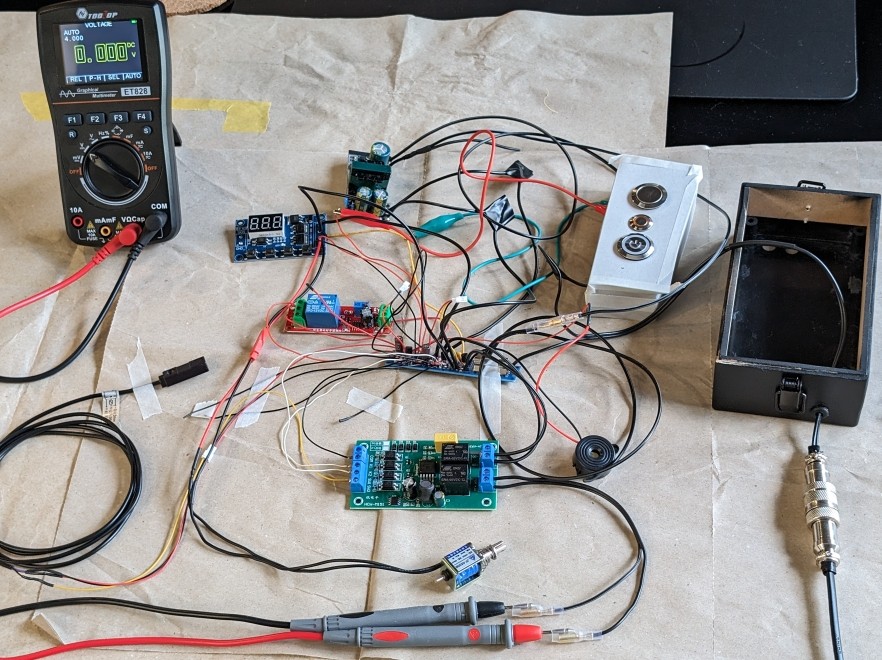

じっくり配線を確認してから、モーターを繋ぐところにマルチメーターを繋いで、まずはこの状態で動作テストを行いました。

電源を入れると3秒後にマルチメーターが-12Vになり(モーター逆回転)、
近接センサに金属を近付けると、0Vに戻り(モーター停止)ました。
その後にトリガースイッチを押すとピッと音がして、
10秒後(本番は3分後)にソレノイドがON状態になるとともにマルチメーターは12V(モーター順回転)になりました。

思ったとおりに動いていますね。

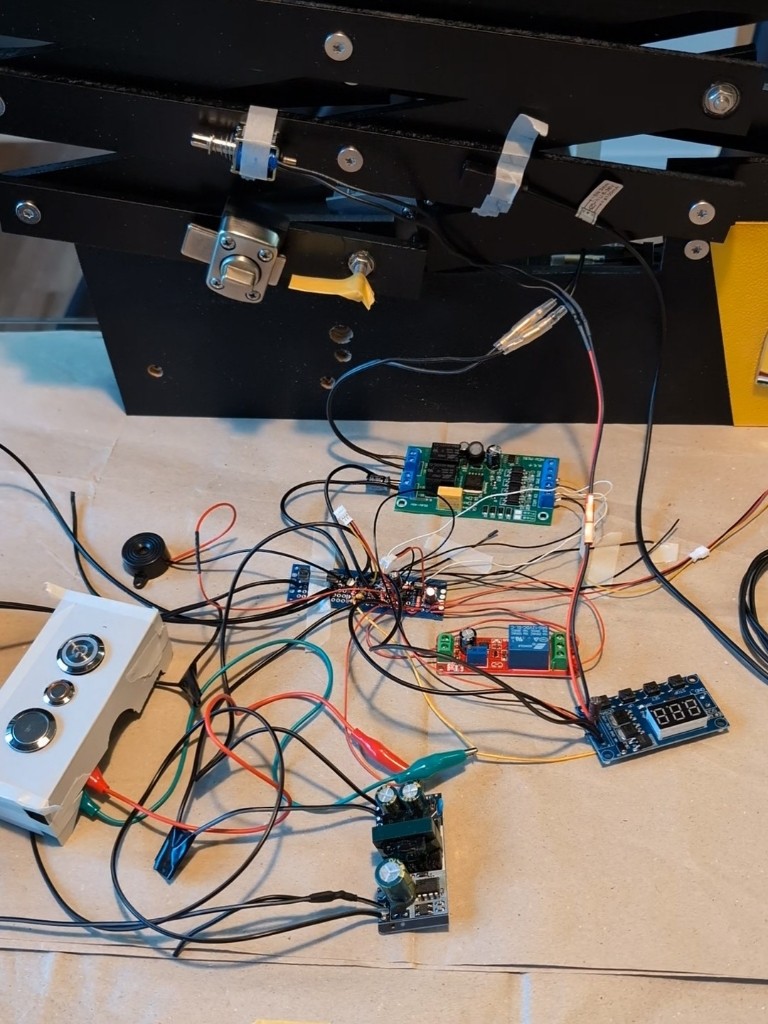

最後にモーターも繋ぎます。
モーターはModdore本体に組み込まれていて、バラしたくないので、無理矢理何とか繋ぐことにしました。


試してみると‥‥おぉ～モーターも動きました!

これで良さげかもと思って、何度か動かしてみると‥‥‥、‥‥‥、
あれっ、さっきは動いたのに、変な動きをするときがあるぞ!?!?
‥‥‥というか、8割方うまく動かなくて、たまに正しく動く感じです。

なんだろう、ソレノイドが動くときに、ノイズが出るんだろうか‥‥。

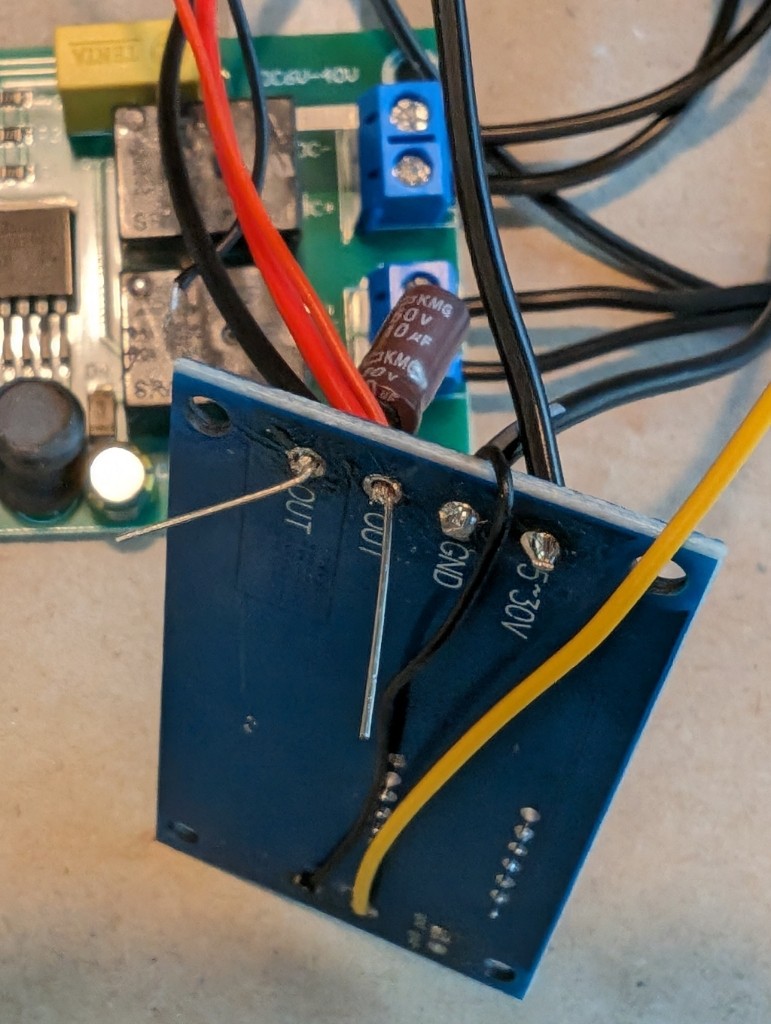

試しにソレノイドのところに電解コンデンサ追加してみます。

う〜ん、変わりませんね。

よくよく動作を観察すると、うまく動かないときは、7セグメント表示のあるデジタル遅延タイマーと、簡易的な遅延タイマーリレーの両方で、タイマーが再始動しているようです。それは、電源を切って入れたときと同じ挙動です。一瞬だけ電源が落ちているのかも知れません。

ソレノイドを使う前のモーターだけのときは動いていたし、ソレノイドだけが負荷の場合も上記の通り動いていたので、モーターとソレノイドの両方を駆動しようとするとダメなのかも知れません。

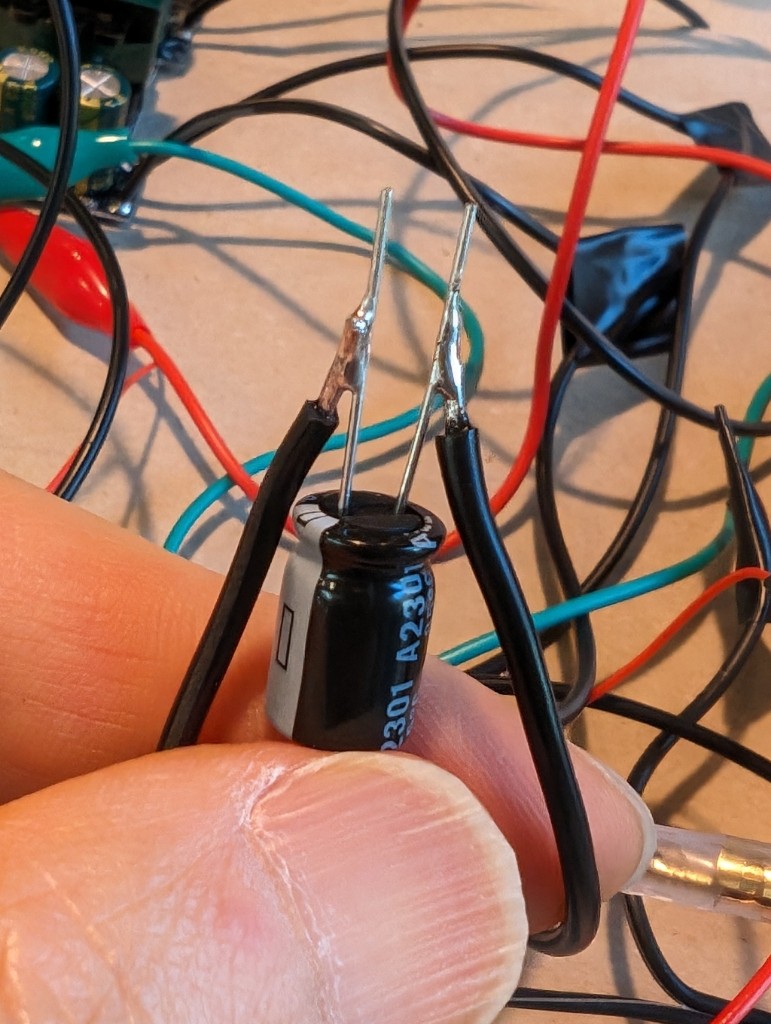

試しに、モーターを駆動するDPDTリレーの電源に、手持ちの中では容量が大きい(とは言っても大した容量ではない)電解コンデンサを一瞬のパワー補填目的で追加してみました。

このあと、長すぎる足を切って、DPDTリレーの電源に繋ぎました。

すると‥‥‥気持ち正しく動くことが増えた気がしますが、やっぱりだめですね。

上のModdore本体の向きだとモーターシャフトの回転とタイマーの様子を同時に見れないので、Moddoreの向きを変えて動画を撮ってみました。


それがこちらです。


1回目は正しく動かず、2回目には動いています。不安定です。

試しに、もっと大きなテスト用の電源ユニットで試してみました。

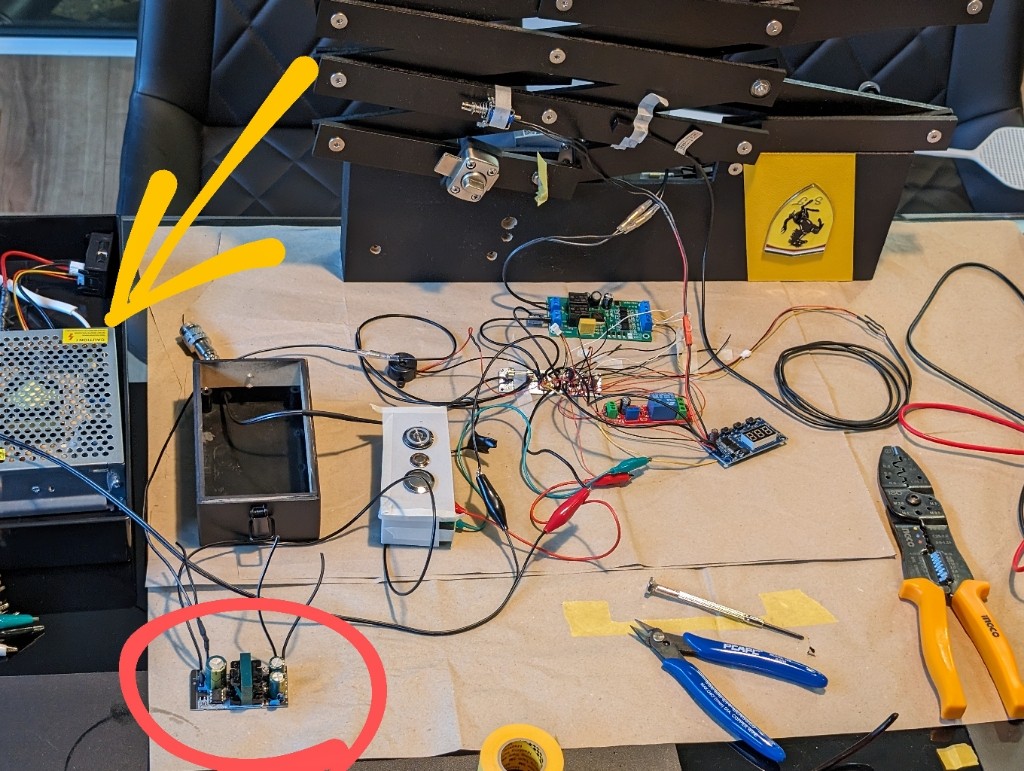

赤丸の内蔵する予定の小型のスイッチング電源を外して、黄色矢印の大きな電源を繋ぎます。

すると‥‥、何回やっても問題なく正しく動きました!!

やはり、電源容量が足りていなくて不安定になっているようですね。(スペック上は足りているはずなんですけど)

ありゃ～、何とか対策を考えねば‥‥。

《つづく》

先週ブログで書いたように、オイルホースからオイル漏れをしているので、今日午前中に車を修理に預けて来ました。

今週は毎夕に観察していましたが、先週からオイルの漏れ具合に大きな変化はなく、一晩で数滴垂れてくる感じのままでした。

念のため今日出掛ける前に、ガレージでエンジンをかけた状態での漏れ具合を確認しました。アイドリングで水温が上がり始めるくらいまでの間に、オイルが垂れてくることはありませんでした。


大きな問題はなさそうなので、下道を走って様子を見つつ、車屋さんに向かうことにしました。でも、走るにあたっての問題はなくても、雨がまあまあ降ってくるという別の問題がありましたね、今日は。昨日の予報では降らないと思ったのですが、予報が外れたようです。雨にはあてないことにしているのに‥。

雨は降ったり止んだりを繰り返していましたが、雨が止んだタイミングで道の駅ごかに立ち寄れたので、オイル漏れチェックしました。


建物からは少し離れたところに停めましたが、建物近くは車が一杯で、入口にはオープン待ち行列ができていました。すごい人気なんですね？ 何があるんだろ？

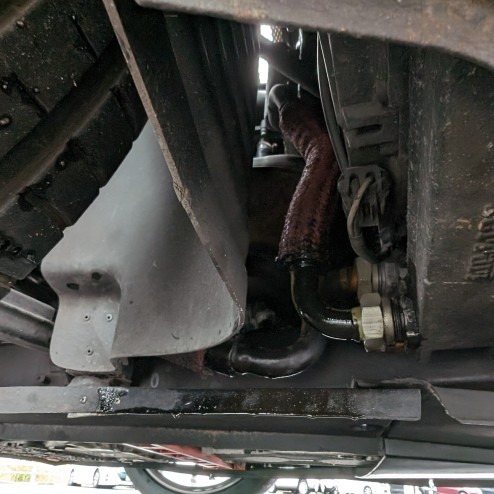

さて、下を覗いてみると‥‥、

ありゃ、ちょっと漏れが増えているようです。ディフューザーに垂れているオイルの量が少し多いです。
おそらく、エンジンを回したときに、漏れが増えるのでしょう。アイドリングだと様子がわかりません。まあでもそんなに漏れているわけでもないので、高速に乗ってそのままお店まで行くことにしました。

お店に着いたら主治医と相談です。

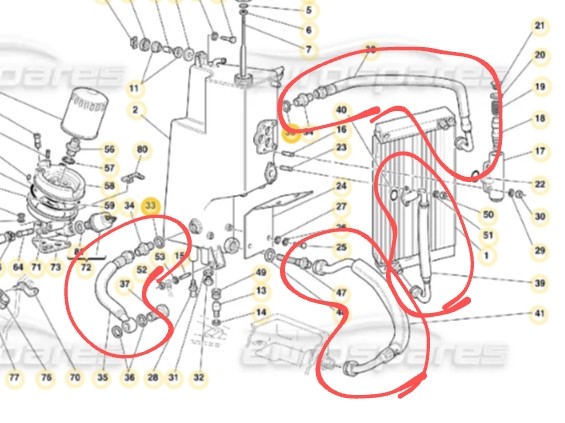

オイルが漏れているホースは今のところ一本だけですが、この機に以下の4本合わせて修理することにしました。
