先日の2013年10月05日に引き続き、車を預けている整備工場へ修理の様子を見に行ってまいりました(ﾉ∇≦*)

◇2013年10月05日「整備工場へ☆」


整備工場の中に入って行くと．．(。ﾟωﾟ)

宙に浮いてました(゜◇゜)~




フレーム修正中と言う事です(ﾉ∇≦*)☆


車の後ろからの光景です(ﾉ∇≦*)
バックパネルは外されており、トランクから運転席が見えます(・∀・)



車の前から車両下の光景です(ﾉ∇≦*)



ちなみに自分が車を預けている整備工場のフレーム修正機は「ジグ式フレーム修正機」です(｡･ω･｡)v

ジグ式は　車両生産時に使う治具穴やサスペンション取付部を固定して修正するそうです(*´･д･)*´｡_｡)ｩﾐｭ♪

治具穴やサスペンション取付部ではない場所に固定して引っ張ると、余計な歪が発生しやすいとの事です(・-・*)
※整備士さんに教えてもらった内容ですが、表現のニュアンスが多少違うかもしれません(；´Д｀)


車の右リアからの光景です(ﾉ∇≦*)



今度は車右前からの光景です(ﾉ∇≦*)




外されたバックパネル．．かなり歪んでおります(；´Д｀)
もしかして外すときに引っ張ったからなのかもしれませんが（´・ω・`）

今までお疲れさまでした、ありがとうございましたm(_"_)m




そしてこれが新しく取り付けられる予定のバックパネルです(´▽｀*)
塗装されてから取り付けになるんでしょうね(・-・*)




現在フレーム修正中と言う事は、これから右リヤフェンダー等の交換があると言う事なので、
それらの再塗装などを考えると車の退院は11月初めになるとは考えにくいトコロですね．．(。-`ω-)



整備士さんには「時間がかかってすみませんm(_"_)m 」とは言われましたが、
自分としてはゆっくり丁寧に修理して頂きたいので、全然構わない旨を伝えておきました(｡･ω･｡)v




あ、ちなみにリヤウインドウモール類も全部新品に交換されます(●´艸｀)ｗ
この部分は自分で交換しようとすると結構なお値段なので、得した気分ですねo(*⌒―⌒*)o☆

昨日のブログでリヤスピーカーの購入に失敗し、「アレ(# ﾟДﾟ)」しましたと書きましたが、

実は．．スピーカーのエッジを自作しました(ﾉ∇≦*)☆


エッジが朽ちた「ADDZEST　F-901」と同じスピーカーを購入すれば間違い無いとも思ったのですが、
それだと何だか悔しいのでエッジを自分で修理している方がいるか調べてみました(・-・*)

すると、多くの方が自分でエッジを自作して修理しているじゃないですか(゜◇゜)ﾎｴｰ!!

と言う訳で、「ADDZEST　F-901」のエッジを自作して修理する事にしましたヾ(≧▽≦)ﾉ♪


様々な方法はあるのですが、自分としては2つに絞込み．．

・サイズが合う修理用のエッジを購入しも貼りかえ(ﾉ∇≦*)☆

→しかし、これは中古で程度の良いスピーカーを購入出来てしまう様なお値段ですヾ(´▽｀;)ゝ

・エッジを自作して貼りかえ(ﾉ∇≦*)☆

→エッジを自作する為の道具を揃える費用は補修用エッジを買うよりちょっと安いけど余り変わらない(・-・*)


どちらか少し迷いましたが、「エッジを自作する機会なんてこれからあるかどうか分からない(・∀・)」

「経験→プライスレス」(なんかのCMであったような．．??)

後者の、エッジを自作して貼りかえる事にしました(ﾉ∇≦*)☆


さて、エッジを作成する為に用意するモノですが



・液体ゴム（黒）
・貼っても剥がせるスティックのり
・筆
・スピーカーより大きい布
・ダンボール等
・コニシボンド　ウルトラ多用途S・U(写真には写っておりません)
・木工用ボンド(写真には写っておりません)

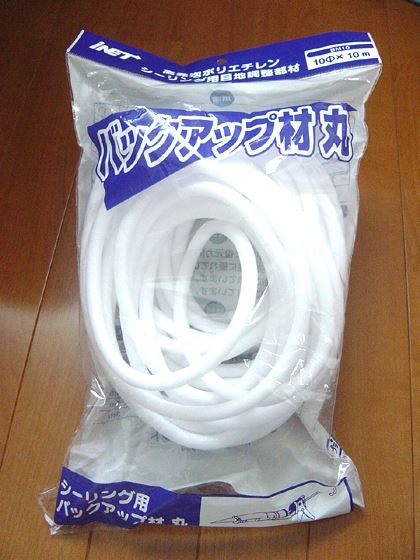

・バックアップ材(今回は10φを購入)


スピーカーの朽ちたエッジを取り除いた後に、バックアップ材をはめ込んでみますd(･ω･´｡)
このバックアップ材で「エッジの丸みを作ってしまおうヾ(*｀Д´)ﾉ」と言う作戦です(・-・*)



その次に、バックアップ材を一刀両断しますΨ(☆ｗ☆)Ψ!!．．なかなか難しい(；´Д｀)



コーンの大きさは直径12cmデシタ!!ダンボールの12cmの円を書いてボンドでバックアップ材を貼り付けます☆



そして「貼っても剥がせるスティックのり」を塗りたくりますヾ(*｀Д´)ﾉ!!
バックアップ材の端っこの部分までよくよく塗ってあげてください、完成度が変わってきますd(･ω･´｡)

その上から布を被せてバックアップ材の形が出るようにピッチリと貼り付けます(・-・*)



この形がそのままエッジの形になるので、ここは特別丁寧に作業した方が良いと思います(*´･д･)*´｡_｡)ｩﾐｭ♪


ここで「液体ゴム」の出番です(ﾉ∇≦*)☆
この液体ゴム．．実は「水性」で、濃度を水で調整出来、作業後の後片付けも水で流すだけヾ(≧▽≦)ﾉ



使っている最中の臭いもほとんどありません(o゜◇゜)ノ

これを先ほど作成した布に塗りこんでいきます(・-・*)☆



布に浸透するように、少し水で薄めて塗りました。
あまり薄めすぎるとダンボールがふやけます．．プラスティックとかの板の方が良かったかも(｡´Д⊂)

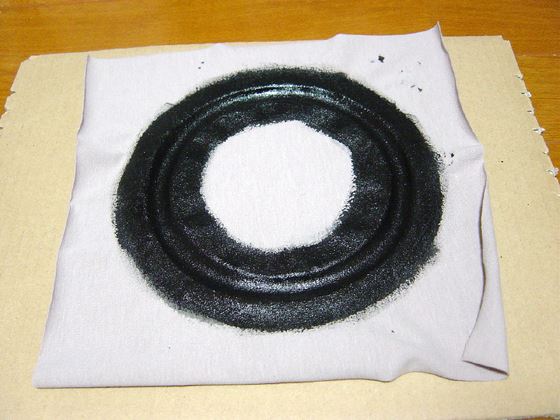

塗った直後は「緑」ですが、乾くとちゃんと「黒」になります(｡･ω･｡)v

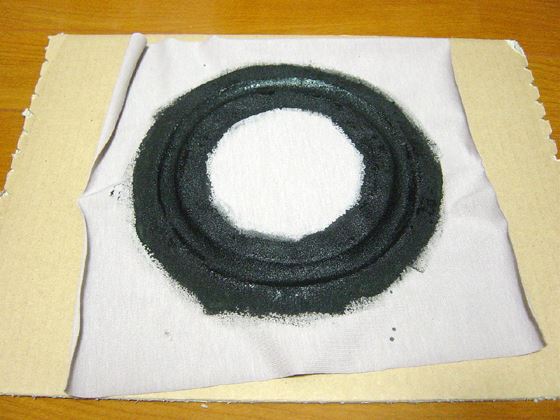

乾いたら重ね塗りしていきます(・-・*)
だんだん塗る濃度を濃くしていき、最後には原液で重ね塗っていきます(・∀・)

それによって、布の上にゴムの層が出来上がるのですヾ(＠^▽^＠)ﾉ☆



自分はエッジに耐久度が欲しかったので、原液で5回位は重ね塗りしたと思いますｂ




ココまで来たら、布をダンボールから剥がしても形は崩れません(ﾉ∇≦*)☆
ダンボールから剥がして、今度は裏側に液体ゴムを塗っていきます。



裏側は軽く2回程度塗りました(・-・*)



液体ゴムがしっかりと乾いて固まったら、真ん中部分をくりぬきます(。ﾟωﾟ)



「コニシボンド　ウルトラ多用途S・U」でスピーカーのコーン部分に貼り付けて行きます(ﾉ∇≦*)



次に外側の余分な部分を切り取りまして、「コニシボンド　ウルトラ多用途S・U」を外周部分に塗り塗り(・-・*)



その後、「ADDZEST　F-901」についていたリングを被せて上に重しを置き暫く放置します(｡･ω･｡)v
接着が甘い部分などは「木工用ボンド」簡単に手直ししました(・∀・)

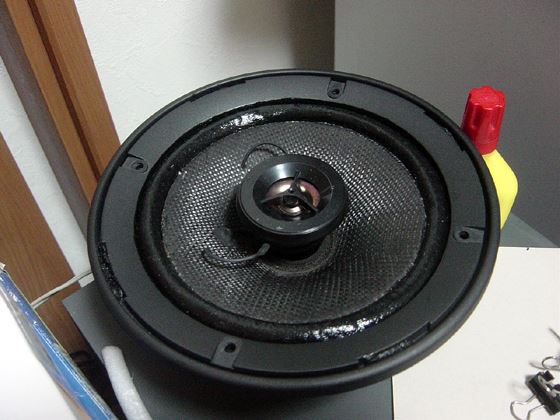

これで完成ですヾ(＠^▽^＠)ﾉ☆

完成後のテストとして、家にあるコンポのスピーカー配線をこの「ADDZEST　F-901」に繋ぎなおして
音を出してみましたが、今のところ特に不具合はないみたいです(´▽｀*)♪



しかし、車の中で大きな音を出した際には何か不具合発生する可能性はあります(*´･ω･)(･ω･｀*)ﾈー
こればかりは、車が帰ってきてからでないとテスト出来ません（´・ω・`）ｼｮﾎﾞｰﾝ



作業を終えて最後に．．。

スピーカーは、コーン紙の材質、エッジの材質や固さなどの違いで様々な種類があると思います(・-・*)
それぞれの特性があって、どの周波数の音を得意とするかチューニングされているものと思います。

なので、エッジを作成し修理する事は、残念ながら設計されているチューニングを狂わせるものと思います(；´Д｀)
※業者さん等、ちゃんとチューニングを気にして修理される方もいらっしゃいます(ﾉ∇≦*)


今回自分はエッジの耐久性に重きを置いて修理しました(。-`ω-)
ですので「ADDZEST　F-901」が持っている本来の持ち味を殺している可能性もあります。

エッジを作成し修理する事は、そう言うリスクもあると言う事なんですね(｡´Д⊂)
仮に自分のブログを見て「やってみよう」と思った方がいらっしゃいましたら、そう言うリスクがある事を予め
知っておいてもらえたらと思いますm(_"_)m



でもでもでもo(>ω< o) (o >ω<)o!!!

エッジの固さとかで出る音域が変わったりするのは興味ありますよね(゜◇゜)!!
液体ゴムでエッジを作成するのであれば、重ね塗りする回数によって固さを変更できますΨ(☆ｗ☆)Ψ

なので色々と試してみるのも面白そうだなぁ～って思ったりしました(ﾉ∇≦*)☆

自分が言うのもなんですが．．スピーカーって奥が深いですヾ(≧▽≦)ﾉ!!

先日リヤスピーカーボードを「なんちゃって(# ﾟДﾟ)」で綺麗にしました(*´･д･)*´｡_｡)ｩﾐｭ♪

その際に、ボードからスピーカーを外したのですが、写真の様にエッジが朽ちておりました(；´Д｀)



スピーカーの裏面を見ると「F-901」と記載あり(・-・*)
どうやらこれは「ADDZEST　F-901」と言う16cmのスピーカーみたいです(*´･д･)*´｡_｡)ｩﾐｭ♪


自分はスピーカーの事は良く分からないのですが、代わりになる16cmスピーカーを探しました(｡･ω･｡)ｖ
モチロン程度の良さそうな中古品を探しましたが．．「何か(# ﾟДﾟ)?!」


そして見つけたのがコチラd(･ω･´｡)!!

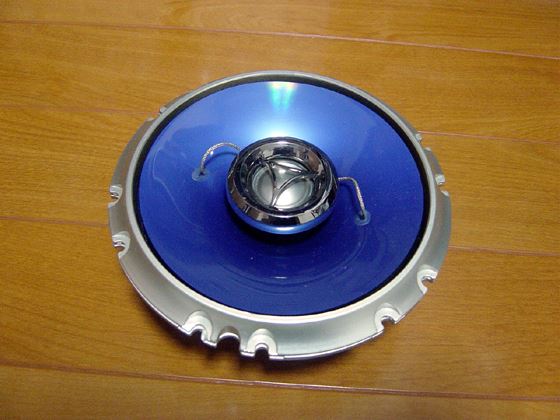

「パナソニック　CJ-J160D」デス(ﾉ∇≦*)☆

今まで32GTRで使用されていたスピーカーとの事(・-・*)♪
解体前の車の写真を見る限り、車も綺麗に維持されておりスピーカーもさほど痛んでいないだろうと
言う推測で購入(｡･ω･｡)v

スピーカーが手元に届いてみると、やはりかなりコンディションが良い状態のようでしたo(*⌒―⌒*)o☆


さて、早速ボードに仮付けしてみようとすると．．



「ADDZEST　F-901」についていたリングと大きさが合わないんですけどヽ(´ー`)ﾉ



「パナソニック　CJ-J160D」も16cmスピーカーと書いてあったので何事も無く付くと思ってましたが、
そんな簡単なものじゃなかったのです(*´･ω･)(･ω･｀*)ﾈー

今考えると、出品写真でスピーカーの形状をちゃんと見ていれば無理っぽいと言うのが分かりそうな感じ(；´Д｀)
何ともアフォーな事をしてしまいました（´・ω・`）ｼｮﾎﾞｰﾝ


もう．．こうなったら「アレしかない(# ﾟДﾟ)!!」



と言う訳で、アレしました(´▽｀*)♪

次回へ続く．．

先日、車を預けている整備工場へ修理の様子を見に行ってまいりました(ﾉ∇≦*)


整備工場の中に入って行くと．．(。ﾟωﾟ)

いましたヾ(≧▽≦)ﾉ☆
当たり前ですがヾ(´▽｀;)ゝｗ



リアのパーツがほぼ外されている模様です(・-・*)♪



トランク下にあるガソリンタンクも外されておりました(●´艸｀)



本来であればこの空洞にガソリンタンクが付いていますd(･ω･´｡)
過去ブログ2012年08月21日「燃料タンク→キャニスター」ゴムホース交換☆で確認できます♪


右リヤフェンダーの交換はまだ先の作業との事で、事故の時のまま凹んでおりました(´▽｀*)



しかしアレですね．．リアの車高がやけに高いですね(。ﾟωﾟ)

ガソリンタンクが下ろされて、リヤの重量が軽くなっているからだと思われます(。-`ω-)
しかし何だか純正チックでイイですねヾ(≧▽≦)ﾉ!!

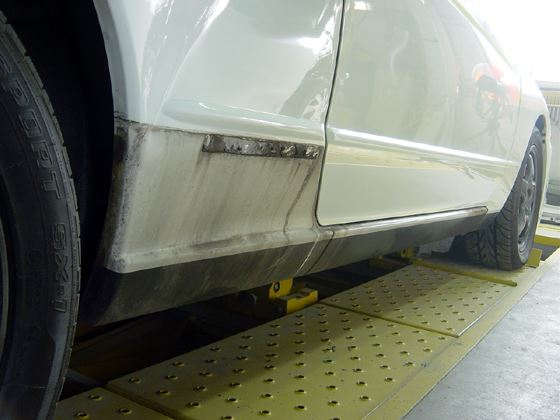

右エアロ・サイドスカートも外されておりました(・-・*)☆



外した事が無かったので、エアロの裏側を確認できる貴重な体験でした(ﾉ∇≦*)



錆が発生していないかよくよく確認しておきましたが、大丈夫そうですo(*⌒―⌒*)o♪



車は既にフレーム修正機の上に乗っかっていましたヾ(≧▽≦)ﾉ☆
「イタリアSPANESI社 フレーム修正機 デイトナ」です．．詳しくは分かりませんがヾ(´▽｀;)ゝｗ

外すべきパーツを外し終えたら、フレーム修正に入るとの事です(*´･д･)*´｡_｡)ｩﾐｭ♪
個人的にフレーム修正って一番最後に仕上げ的に行うものかと思っていましたが、違うんですね(。ﾟωﾟ)


トランク上のリヤウイングも外されておりました(・-・*)



トランクは板金塗装となるので、新品みたいになって帰ってくる事でしょう(ﾉ∇≦*)☆


右リヤの牽引フック周辺を改めて確認してみると、あまりダメージはなさそうでした(｡･ω･｡)v



「思ってたより酷くありませんでした(´・ω・`)」と整備士さんも言っていました(*｀･ω･´*)ゝ☆
トランク下の鉄板部分も交換予定ではありますが、板金のみで済むかもとの事です(・-・*)


整備工場内で見た自分のR32は何だか借りてきた猫みたいに大人しくしている感じでした(´▽｀*)



とは言っても、普段も十分大人しいですがヾ(´▽｀;)ゝｗ
洗車ばかりであまり動かないし(；´Д｀)




また後日、時間を見て様子を見に行きたいと思いまっすヾ(＠^▽^＠)ﾉ☆

ここ最近は朝晩の気温が下がって来ており、季節の変化を感じざるを得ないです(*´･ω･)(･ω･｀*)ﾈー♪

車も修理工場へ入庫中と言う事でネタが無くブログも停滞気味ですが、非常にゆったりとしたペースで
出来る作業をしております(・-・*)☆

さて、2013年08月28日にリアスピーカーボードを外しました(ﾉ∇≦*)

ボードの表面はかなり劣化してしまっており、色々とリフレッシュを考えておりましたが、
表面のシートを張り替えるのは面倒そうなので

「上から黒く塗って綺麗にしてしまおう(# ﾟДﾟ)!!」作戦

を実施する事にしました(´▽｀*)♪

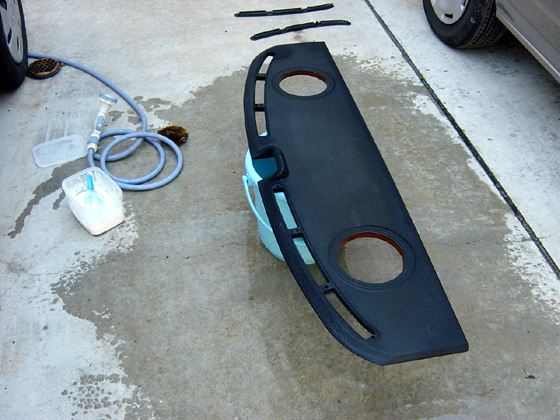

まずボードを綺麗に洗います(*｀･ω･´*)ゝ!!
長年の汚れが蓄積しているであろうボードは白っぽくなってしまっております(；´Д｀)



これを丸々と水洗（洗剤使用）いします(・∀・)
木の合板みたいなもので出来ているッぽいので、なるべく洗う部分だけ水をつけるようにしました☆



そして太陽の力で乾燥させます(｡･ω･｡)v




十分乾燥させたら次は塗る作業に移ります(ﾉ∇≦*)

塗料は「染めQ」（ブラック）と言うものを使いました(*´･д･)*´｡_｡)ｩﾐｭ♪

適応素材として、本革、ビニールレザー、合成皮革、プラスティック、木材等と記載があります。
車のシート等の色変えにも使えるみたいですので、適しているかと(・-・*)♪



ただし普通のスプレー塗料と比べるとお値段が少々高めでございます．．(；´Д｀)


洗ったボードは白っぽさは消えましたが、色にムラが出ているのでこの上から塗装します(・∀・)

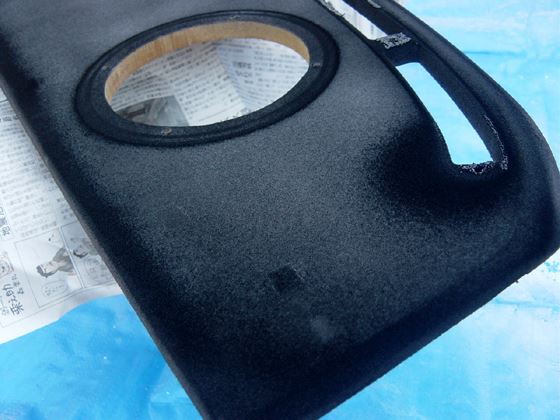

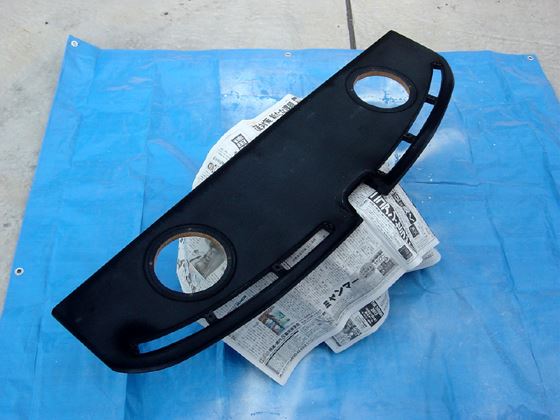

そして塗装を終えたボードがこちらヾ(*｀Д´)ﾉ!!




「(# ﾟДﾟ)!!」



全体的に黒くなりましたが、
色のムラは全然解消されませんでしたヽ(´ー`)ﾉ


まぁ．．リアスピーカーボードなんてさほど目立たない場所にあるし．．これで良いんじゃん(´▽｀*)??

という事で．．これで良しにしましたヾ(´▽｀;)ゝｗｗ


あ、ちなみにボードからスピーカーを外す時、



スピーカーのエッジが激しく朽ちておりましたヾ(≧∪≦*)ﾉ

．．実はこの車を入手した時から既に朽ちており知っていたのですが、ずっと見ないフリをしてましたヾ(´▽｀;)ゝｗ
良い機会ですので対策しようと思います(≧∇≦)ﾉ☆彡
