もうみんカラのブログの書き方も忘れてしまいそうな勢いで更新が滞っておりますが．．

一応生きてマス(# ﾟДﾟ)!!

今回メーター球補修交換と言う事で、今まではメーター球は青LEDで自作したのを付けていたのですが、青LEDって意外と見えずらいなぁと以前より感じておりまして(。-`ω-)

．．いや、もっと明るい青LEDだったら問題なかったのかもですが(・∀・)



LEDでメータ球を自作した当初は、まだLEDのメーター球が存在せず自作するしか方法が無かったのです(´ﾉω･｀*)
ですが、今はLED製品が普及しメーター球も普通に売っているので、自作ではなく買う事にしました(・-・*)☆

そして届いた商品がこちら(｡･ω･｡)v



早速取り付けてみました(*￣ω￣)v



明るい(ﾟ□ﾟ(ﾟ□ﾟ*)!!
LEDの技術も日々進歩しているのだなぁと感心しましたYO(・∀・)


そして購入した新しいLEDメーター球を堪能して数日が過ぎた頃．．

メーター球が1つ消え．．(# ﾟДﾟ)

その数日後に更にもう1つ消え．．(# ﾟДﾟ)


まぁ．．いつもの接触不良だろうと思いメータ球を外して接点を磨き、再び取り付けるも

点きませんが．．何か(# ﾟДﾟ)??


つまり、不良品ですな(｡-ω-)
まぁそう言う事もあるでしょうと、購入元に理由を説明して新しいLEDメーター球を送って頂きました(・-・*)


ですが、その新しいメーター球も数日が過ぎた頃

点きませんが．．何か(# ﾟДﾟ)??


今一度購入元に理由を説明して連絡したのですが、今度は全く反応なしヾ(*｀Д´)ﾉ
もう正直やり取りするのも面倒なので、結局自作する事にしました(｀Д´)


購入したLEDメーター球のソケットはそのまま生かし、中身をだけを自作する事にします(｡･ω･｡)v
使用するのは LED と 定電流ダイオード です(*￣ω￣)v

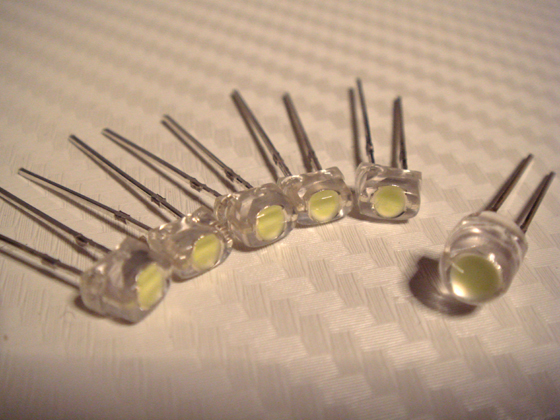

2つをソケット内に納める為に、LEDを削って小さくします(o゜◇゜)ノ

※右端が削る前のLED、左の5つが削った後のLEDです


定電流ダイオードをハンダで接続し、ソケット内に納めます(*´･д･)*´｡_｡)ｩﾐｭ♪



定電流ダイオードにはプラスとマイナスの向きがあるので、間違えないように．．。
ちなみに自分は久々だったせいもあり、2回も間違えてやり直しております(；´Д｀)


ソケットに収まり取り付け準備OK(ﾉ∇≦*)



早速取り付けて点灯してみます(・-・*)
購入したLEDメーター球より若干暗い感じですが、取り付けてから今まで問題なく点いております(≧∇≦)ﾉ☆




ちなみに、購入したLEDメーター球の中身は多分「対12Vの抵抗内臓のLED」なのだと思いますが、
車はエンジンを動かしている時の電圧は14V付近にまで達する事があるので、それに耐え切れずに点灯しなくなったのだと予測します(。-`ω-)
