最近、電球色のLEDを使用してポジションランプを交換しましたが、今度はナンバー灯を作成して交換することに(｡･∀･)ﾉﾞ

ナンバー灯も、純正の電球となるべく同じ明るさになる様に作成していきます(*´･д･)*´｡_｡)ｩﾐｭ♪

「．．見た目変わらないなら作る意味あるのヽ(´ー`)ﾉ?!」
と突っ込まれそうですが、

超絶自己満足(# ﾟДﾟ)!!なので良いんです(〃▽〃)
それと、電力消費が少し減るかもしれんし(。ﾟωﾟ)

LEDはポジションランプを作成した時と同じもの(余り)です(。-∀-)

LEDは帽子型の5ｍｍ
VF:3.0
標準電流：30mA
最大電流：50mA

ソケットの大きさに丸く仕上げた基盤を作成。
そしてLEDの各足に、560Ωの抵抗をハンダ付けします(・-・*)
(つまり1120Ωの抵抗となります)



1120Ωの抵抗を繋げるとLEDには約10mAの電流が流れる事になりますd(ﾟдﾟo)

・電球色LEDの順電圧(VF)：3.0V
・エンジン始動時の電圧：14.4V

上記の条件で「12V車両(最大14.4V)、3.0VのLED1個で1120Ωの抵抗を利用」とすると

(14.4V-3V) ÷ 1120(Ω)≒0.010A
※オームの法則より

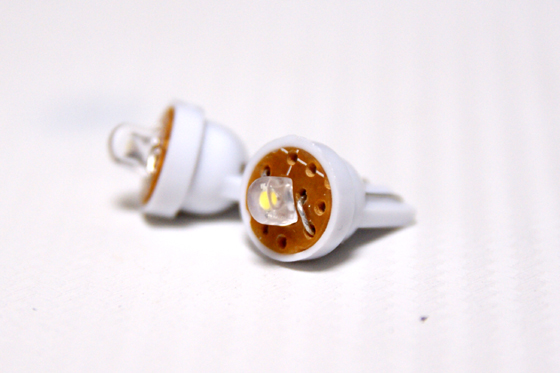

それをソケットに収納して完成(ﾉ∇≦*)☆



明るさ等を確認する為、怪しい人物になりつつ暗闇の中で交換作業を行います(*￣ω￣)v



交換後の写真です(・-・*)
ナンバーの文字が見えない様に加工していますが、色や明るさはこんな感じですd(･ω･´｡)



結局のところ、実は電球よりも少し明るくなってしまいましたが
「言われなければLEDって気が付かないんじゃない(。ﾟωﾟ)?!」
と言う感じで、満足感の高い仕上がりになりました(*＾-＾*)

これで夜にナンバーの灯りを見ながらニヤニヤしているおっさんの出来上がりですヽ(´ー`)ﾉ

「洗車日和(# ﾟДﾟ)」の後に車を走らせたいなぁと思ったので、少し遠出して買い物に行きました(｡･∀･)ﾉﾞ

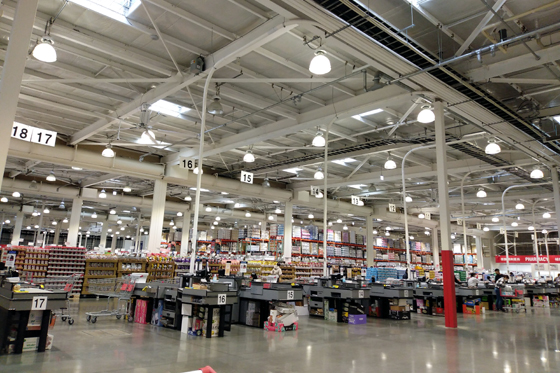

朝一で開店前の「コストコ」へ繰り出しますd(･ω･´｡)!!
到着してまずコストコのガソリンスタンドで給油しますが、地域の値段より大体1リッター10円程お安く給油出来ます(〃▽〃)
距離を走る方は、ガソリンの給油代だけで年会費が浮くかも(。ﾟωﾟ)?!

お店によるかもしれませんが、自分が良く行くコストコは予定時間を早めて開店する事が多いので、そのタイミングで入店すれば凄く空いている中で買い物ができます(*＾-＾*)



しかし、今回コストコに寄った理由は買い物ではなく、朝食ヽ(´ー`)ﾉ♪
「ホットドック」(税込180円)を購入し、マッタリ頂きます(・∀・)



なお、ホットドックにはお代わり自由のソフトドリンクも一緒についてきます．．お得感満載です(。-∀-)!!
持ち帰りも可なので、食後に再びソフトドリンクを注ぎ車内用にし次の目的地へ(｡･∀･)ﾉﾞ

「ジョイフル本田」です(･ω´-ゞ)^☆
いつものお気に入りの場所に停めて、空いている内に写真撮影o(>ω< o) (o >ω<)o







プラモデルコーナーがあり、前回来た時はR33、R34はあったのですが何故かR32無し(# ﾟДﾟ)!!
しかし今回発見(しかもGTS)してちょっとテンションが上がりました(≧∇≦)ﾉ．．買いませんでしたが(´･ω･`)

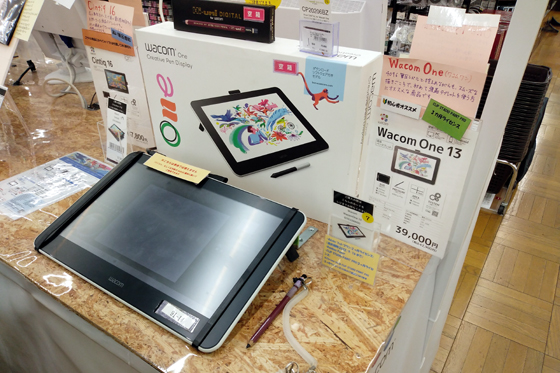

また絵を描きたいなぁとペンタブレットも何となくチェック(*´･д･)*´｡_｡)ｩﾐｭ♪

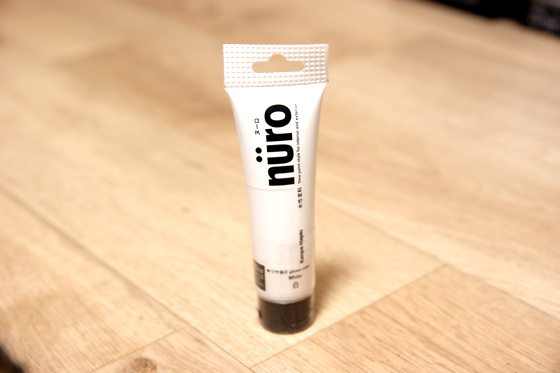

そして買ってきたのが水性塗料d(･ω･´｡)
最近は絵具みたいな入れ物に入って売っているんですかねぇ、オシャレです(。ﾟωﾟ)



ちょっとこれを車の部品に塗ろうかと企んでおります(。-∀-)

「オーディオ交換未遂(ﾉ∇≦*)☆その壱」の続きでございます(｡･∀･)ﾉﾞ

車を入手した当初から使用しているオーディオ「carrozzeria DEH-P555」に戻す前に、折角なので簡単にクリーニングする為にフロントパネル部分を分解(*´･д･)*´｡＿｡)ｩﾐｭ♪

細かいトコロに入り込んだ埃や汚れなどを落とします(・-・*)



その際、フロントパネル部分に塗装が削れるような傷があった為、シルバーで再塗装する事に(。-∀-)



クリーニングと再塗装を終え、元に組み上げます(〃▽〃)



AUX接続する為には専用のコネクタが必要な旨を前回のブログで書きましたが、それを購入しましたのでオーディオに繋げてまいりますd(･ω･´｡)

コネクタ接続部分はオーディオの背面左側にあります(見れば分かると思います)。
接続するとコネクタから伸びる配線が上向きに(*ﾟﾛﾟ)?!下向きに伸びるものだと思い込んでました(-"-;)

配線になるべく負荷をかけず下向きにする様、輪っかを作り方向転換させました(・∀・)

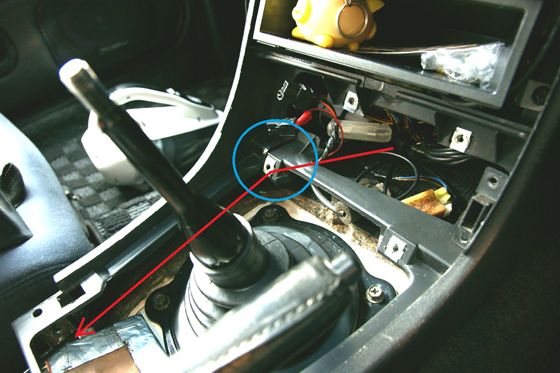

配線を通す経路は赤矢印の通りです(*´･д･)*´｡_｡)ｩﾐｭ♪
青〇の部分にインシュロックを使用し仮止め(後ほど長さ調整の為)します。



センターコンソールボックスが既に外されている写真ですが．．同じく配線を通す経路は赤矢印の通りです(*・∀・)ゞ
※センターコンソールボックスは左右側面4か所のネジで固定されております。



さて、外されたセンターコンソールボックスですが配線を通す為に加工します(・-・*)



赤〇部分に穴を開けて、コードを通してボックス内に収納できるようにします(・-・*)



穴開け完了(｡･∀･)ﾉﾞ☆
本来、穴開け加工とか気持ち的に抵抗はあったのですが．．この車は墓まで一緒に持って行くつもりなので良しとしました(´▽｀*)



100均でミニピンプラグの延長コードを購入、取付けます(・∀・)
穴の大きさが丁度プラグの大きさにピッタリ(。ﾟωﾟ)裏から木工用ボンドで固定♪

100均の延長コードとオーディオから伸ばした配線を接続し、オーディオから伸ばした配線のたるみを取り除いたら、前の写真の青〇部分で仮止めしていたインシュロックを締め付けて配線を固定しますd(･ω･´｡)
シフトノブの横を通す配線なので、シフトノブ操作に影響が出ない様しっかり固定した方が良いと思います。



これで、ミニピンプラグ接続が出来る機器で音楽が聴けるようになりましたo(≧∇≦o)(o≧∇≦)o!!



なお、AUXで音楽を聴く場合は本体で設定をONにする必要がありますd(･ω･´｡)
(まだネット上に説明書はある様です)



このオーディオ、ボリューム操作部の調子悪く、音量を下げようとすると逆に大きくなったり、またその逆も発生したりするのですが、それもまた愛嬌(# ﾟДﾟ)なのかなぁとか思っております(笑)
いつもの音質で、幅広い音楽が聴けるようになりました(ﾉ∇≦*)☆



carrozzeriaであれば、同じようにAUX接続出来る機種があるのではないかと思います(*´･д･)*´｡_｡)ｩﾐｭ♪

現在の車を入手した当初、オーディオは取り外されてました(・∀・)

その時に仕事の先輩から頂いた「carrozzeria DEH-P555」を長らく使用していたのですが、最近のオーディオは前面パネルに「USB」や「イヤホンジャック」を接続できる仕様になっており便利だなぁと思っておりました(*´･д･)*´｡_｡)ｩﾐｭ♪

と言う訳で、オーディオを交換する事に(｡･∀･)ﾉﾞ
購入したのは「KENWOOD U340W」でございます(・-・*)



今までのオーディオはCDとラジオしか聴けなかったので、USBやイヤホンジャック接続で音楽プレイヤーやスマホの音楽が聴けて便利になりました～o(≧∇≦o)(o≧∇≦)o!!

．．だがしかし(# ﾟДﾟ)!!

今までの音に聞き慣れていたせいか、新しいオーディオの音が自分好みではない様に感じられ．．イコライザーとか色々と調整してみたのですが納得いかず(´･ω･`)

結局、音楽の音はマフラーの音にある程度かき消されているので、自分の中ではそんなに音質に拘りは無いんだろうと思っていたのですが(-"-;)

それで色々と調べていたら、交換前のオーディオでもAUX接続が出来る事を発見(。ﾟωﾟ)!!

よってUSB接続は出来ないのですが、イヤホンジャック接続を使える事が分かりました(*´∀｀)
その為には下記の接続するコネクタを購入する必要があります(*´･д･)*´｡_｡)ｩﾐｭ♪
正式名称が分かりません．．下記文言で検索すると出てきます(。-∀-)

「パイオニア 対応凡用 IP-BUS CD-RB10 CD-RB20 AUX 外部入力 ミニピンプラグ」



と言う訳で、折角新しいオーディオを購入したのですが、元に戻す事にします(*・∀・)ゞ


→UP出来次第、オーディオ交換未遂(ﾉ∇≦*)☆その弐へ続く
