オシロスコープ、MAPセンサーに続いて届いたのは、
パワーモジュールのコネクター用防水ブーツと

MAPセンサーテスト用に5V電源を供給する電源コンバーターです。

ブーツは１ロット５個なんですが、
QPはV６でダイレクトイグニッションなんで６個必要、
しょうがないので×２で10個購入となりました。
まぁ、送料含めても1個100円しないんで、余ってもいいんですが。
電源コンバーターは単なるブリキの箱に基盤が入ってるだけの何とも心許ない物ですが、

入力側のAC100Vに、要らない卓上蛍光灯のコードを接続、
NとLはそれぞれ設置側と非設置側とのことなんですが、
そんなの電気の専門家じゃないんで判りません。
アースは・・・要らないでしょう。

出力側はDC5Vの端子があって、ADJで出力電圧を微調整できます。
初期状態で5.14Vでしたが、グリーンの端子右にチラッと見えるオレンジのネジで
5.0～5.01V（この辺が微妙でテスターでは行ったり来たりしてます）に調整しておきます。

ところで、
ブーツもコンバーターも大陸C国からの配送です。
オシロスコープは出品はC国で発送はシンガポールでした。
MAPセンサーはUKから購入しました。
多少、ポチった日は違いますが、
一番遠いイギリスからの荷物が発注から到着まで8日間で届いたのに、
すぐ隣のC国や東南アジアのシンガポールからの荷物が
14日から19日も掛かるというのも、どうしたものかと。
まぁ一説によると、CHINA POST中国郵政は
その方面向けの荷物がある一定量集荷されたら発送するらしく、
タイミングが良ければ早く着くけど、悪いと1ヶ月は届かないとのこと。
時々届かないこともあるそうなんで、
安かろう悪かろうは、製品だけじゃなくてサービスにも言えるようですねぇ。



にほんブログ村に参加しています。

[[img(http://car.blogmura.com/italysya/img/italysya80_15_lightblue_3.gif)]]
[http://car.blogmura.com/italysya/ にほんブログ村 車ブログ イタリア車へ(文字をクリック)]　←ポチッとお願いします。

先週届いたMAPセンサーですが、
新品の状態での発生電圧がどれくらいなのか調べてみました。

このマレリ製のMAPセンサーPRT06/00、データシートによると
20kpaに250mV、135kpaに2500mV、250kpaでは4750mVの電圧が発生し、
20kpaから250kpaまでは直線的に19.56mV/1kpa電圧が上昇するとのこと。
気圧によって電圧が変化するので、我が家の気圧を測ります。
便利な世の中で、スマホには気圧センサーが内蔵されているようで、
アプリで測ってみると

1019.23hpa、キロパスカルにすると101.923kpaということになりますね。
ということで、計算式は
(101.923kpa-20kpa)×19.56ｍV＋250ｍV=1852.4mV
となります。
ただ、供給する5V電源ですが、このスマホ用ACアダプターは

一応5Vにはなっていますが、テスターで測ると4.93Vなんで
4.93V/5V=0.986を掛けてやると
1852.4mV×0.986＝1826.5ｍVという電圧になるようです。

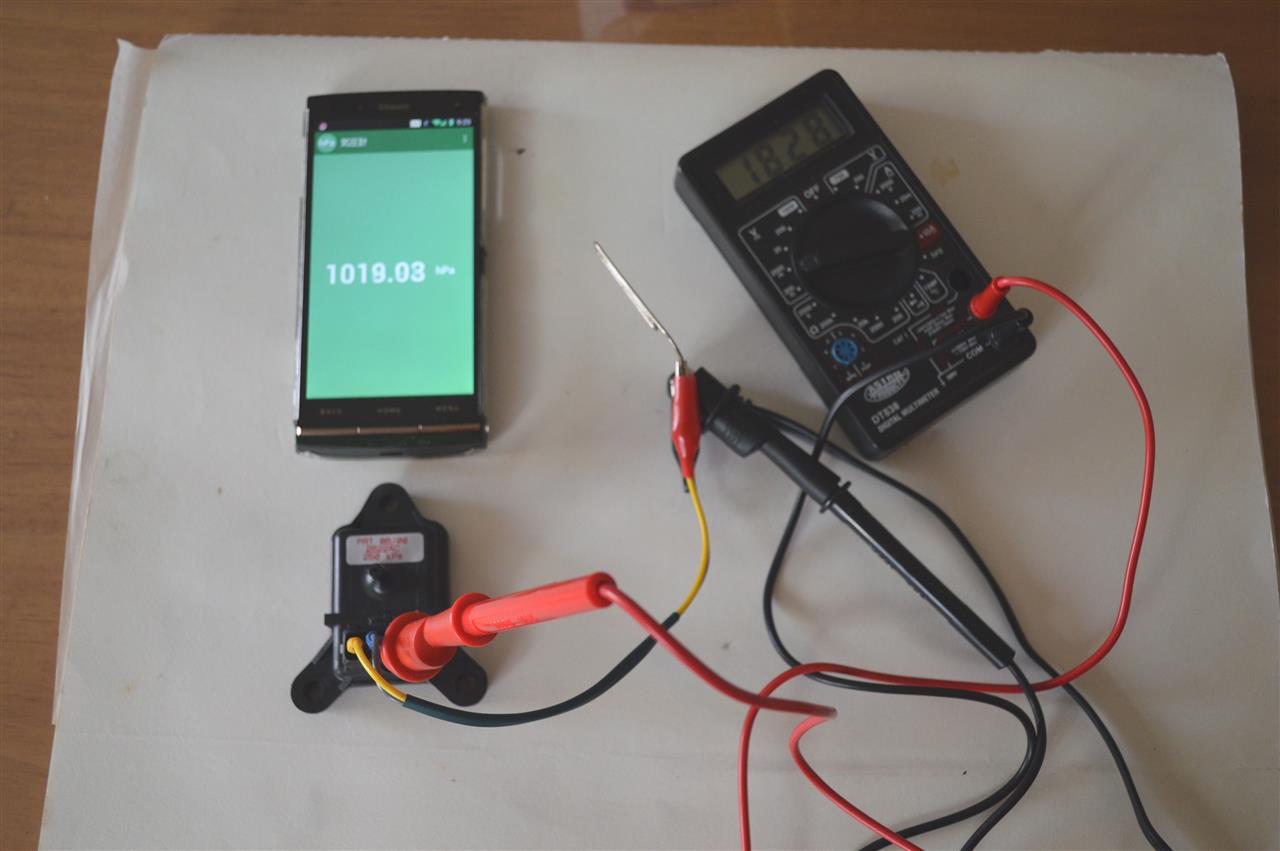

これをふまえて、測ってみると

多少気圧が下がっていますが、大体1825ｍV辺りの電圧で
ほぼ計算は合っているようです。
黄色いチューブが嵌っている所はインテークチャンバーから負圧を拾うところで、
ここから吸ったり吹いたりすると電圧が変化するので、
新品なんで当たり前ですが、壊れてはいないようです。

取り敢えず、この電圧を目安に車載のMAPセンサーを調べるわけですが、
外は寒いんで、また今度。（軟弱）


にほんブログ村に参加しています。

[[img(http://car.blogmura.com/italysya/img/italysya80_15_lightblue_3.gif)]]
[http://car.blogmura.com/italysya/ にほんブログ村 車ブログ イタリア車へ(文字をクリック)]　←ポチッとお願いします。

再度の絶不調に陥ったQPですが、
色々センサーを換えてみても改善される様子もなく、
最後に残ったMAPセンサーを交換するべく、
UKのショップに発注してあったんですが、

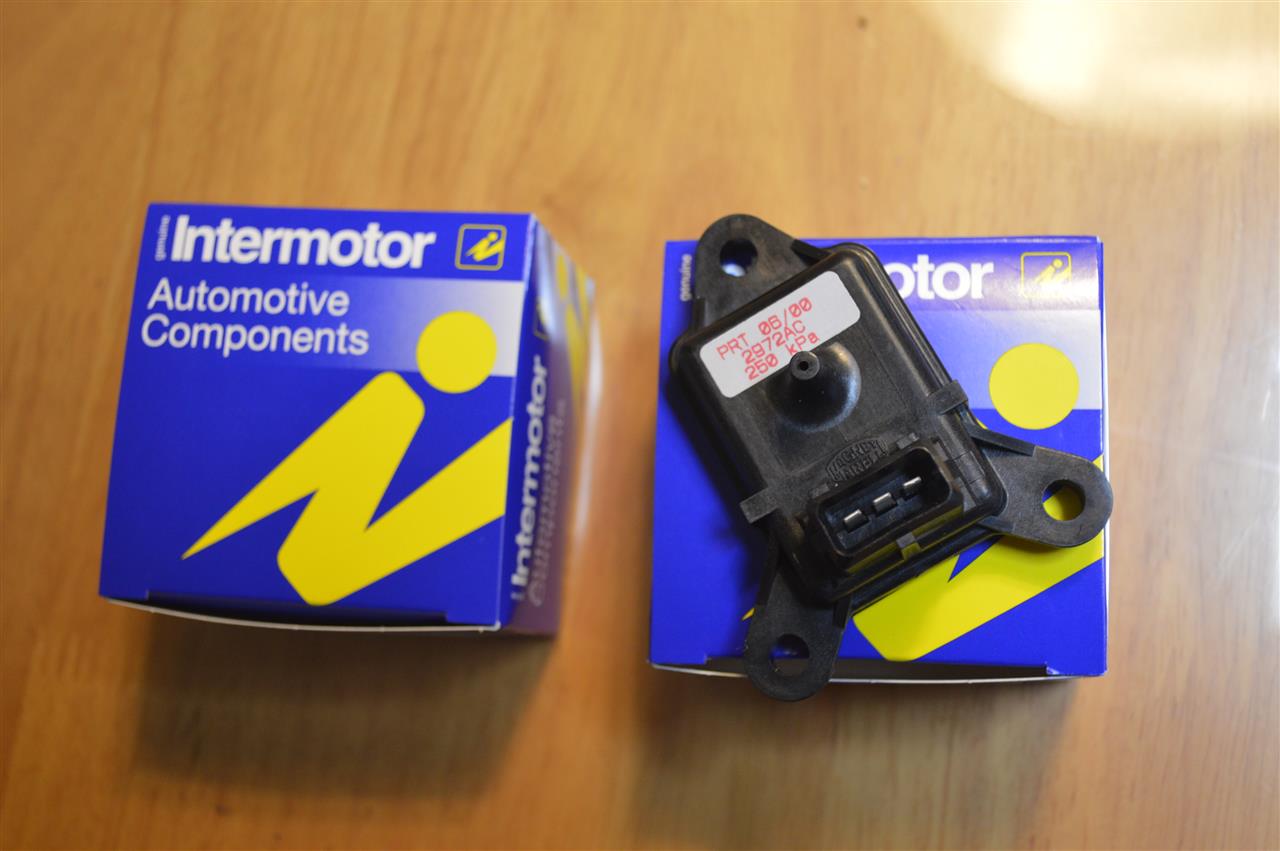

それが昨日届きました。

調子の悪いのは右バンクなので１個有ればよかったんですが、
物はついで、左右とも換えるため、２個購入です。
もちろん、マセラティ純正ではないので、例のロゴ入りではないですが、

一応、社外品ではなくて、マレリ製の純正同等品です。
と、検品している時にちょっとした疑問が。

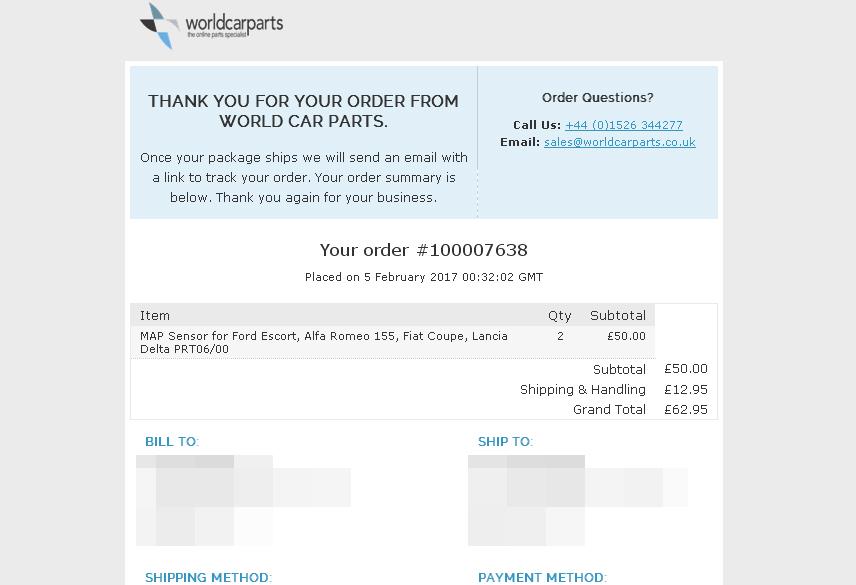

注文時に先方から届いたメールには
単価￡25×2＋送料￡12.95の合計￡62.95とあります。
支払いもpaypal経由でこの金額を支払っているのですが

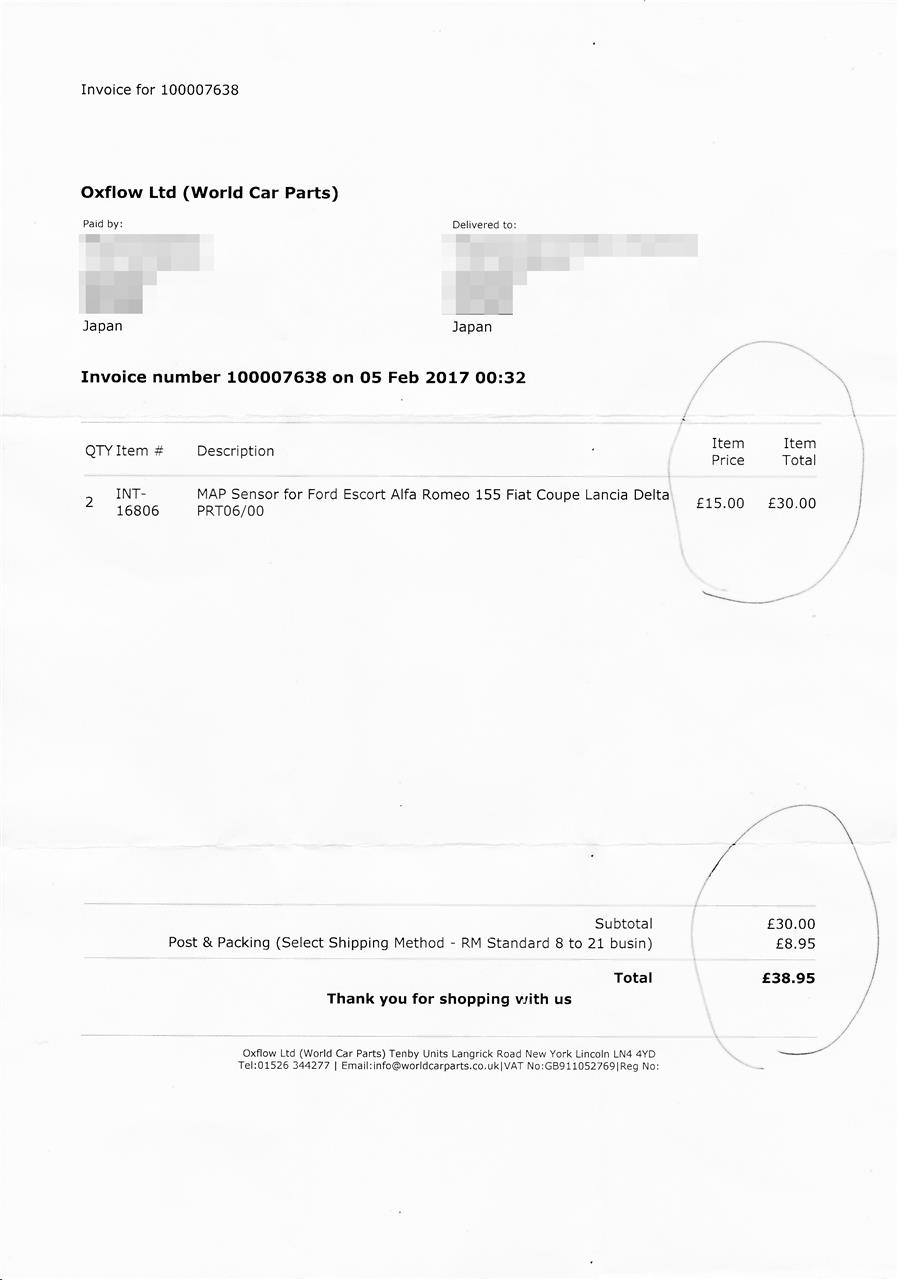

添付されていたInvoice、まぁ納品書ですが

金額が違っています。
単価￡15×2送料￡8.95の￡38.95になっています。
その差￡24。
うん？これって払いすぎじゃあないの。
中学高校時代、英語の勉強をサボっていたせいで英語わかんないですが、
グーグル翻訳を駆使（？）して、金返せのメールを送った所、
先方から来たメールには
「あんたの国での関税対策に安い納品書を送ったんだよ。
そのお陰で関税取られなかっただろ。
支払った金額は、間違いない」
なんて返答が・・・。
まぁ、国内の某輸入パーツ屋さんでは１個２２０００円なんですが、
送料含めても１個５０００円以下で買えたわけだし、納得ずくで発注しているんですが、
何となく後味が悪い海外発注でした。


にほんブログ村に参加しています。

[[img(http://car.blogmura.com/italysya/img/italysya80_15_lightblue_3.gif)]]
[http://car.blogmura.com/italysya/ にほんブログ村 車ブログ イタリア車へ(文字をクリック)]　←ポチッとお願いします。

去年、絶不調に陥ったQPですが、
その時、O2センサーの電圧変化を調べた際、
テスターでの変わり様があまりにも早すぎたため、
https://www.youtube.com/watch?v=N3sGBk3baPQ
電圧変化を時系列で見ることが出来るもの、
そう、オシロスコープがあればいいなぁと思っていました。
ただ、結構なお値段なんで、まぁいいかと。
で、またまたエンジンの調子が悪くなってきて、
http://blogs.yahoo.co.jp/kips1985/17889209.html
そのMAPセンサー探しで、海外のパーツ屋巡りをしていて、
ebayで見つけてポチってあったのが、昨日届きました。

ミニオシロスコープDS211です。

ちょっと見、アップルのipadのようですが、

そこそこ使えるんじゃないかと。



にほんブログ村に参加しています。

[[img(http://car.blogmura.com/italysya/img/italysya80_15_lightblue_3.gif)]]
[http://car.blogmura.com/italysya/ にほんブログ村 車ブログ イタリア車へ(文字をクリック)]　←ポチッとお願いします。

西日本、特に鳥取辺りでは大雪らしいですが
ここ金沢の今はこんな状況です。

なんか拍子抜け。。。
