黒霧島で抑えをしても絶縁ワニスが乾くまで時間がかかるので

ヒーターで強制乾燥させます。
ちょうど10mmのボルトがあったので

きっちり締め付けて、ファンヒーターはセーブ運転になるのでセラミックヒーターを使って乾燥されます。

100℃で5時間を目安に継ぎ足しながら、3回程で埋まったみたいです。

ただちょっと誤算が😭テスターの温度表示が112℃になってますね。
裏側のアース線プラス線の出口には漏れ止めにグルー、ホットボンドを盛ってあったんですが
どうも100℃以下で溶けるようで、かなり漏れてたんですね。
下に当ててあった板にくっついていたので、それほどでもなかったんですが。
前回はバスボンドを使ったんですが、
このバスボンド、－40℃～150℃まで耐えるようで
最初からこれを使うべきでした。
最終的には240℃まで耐える耐熱エポキシで蓋をするので、
裏っ側も盛り付けておくことにしましょう。

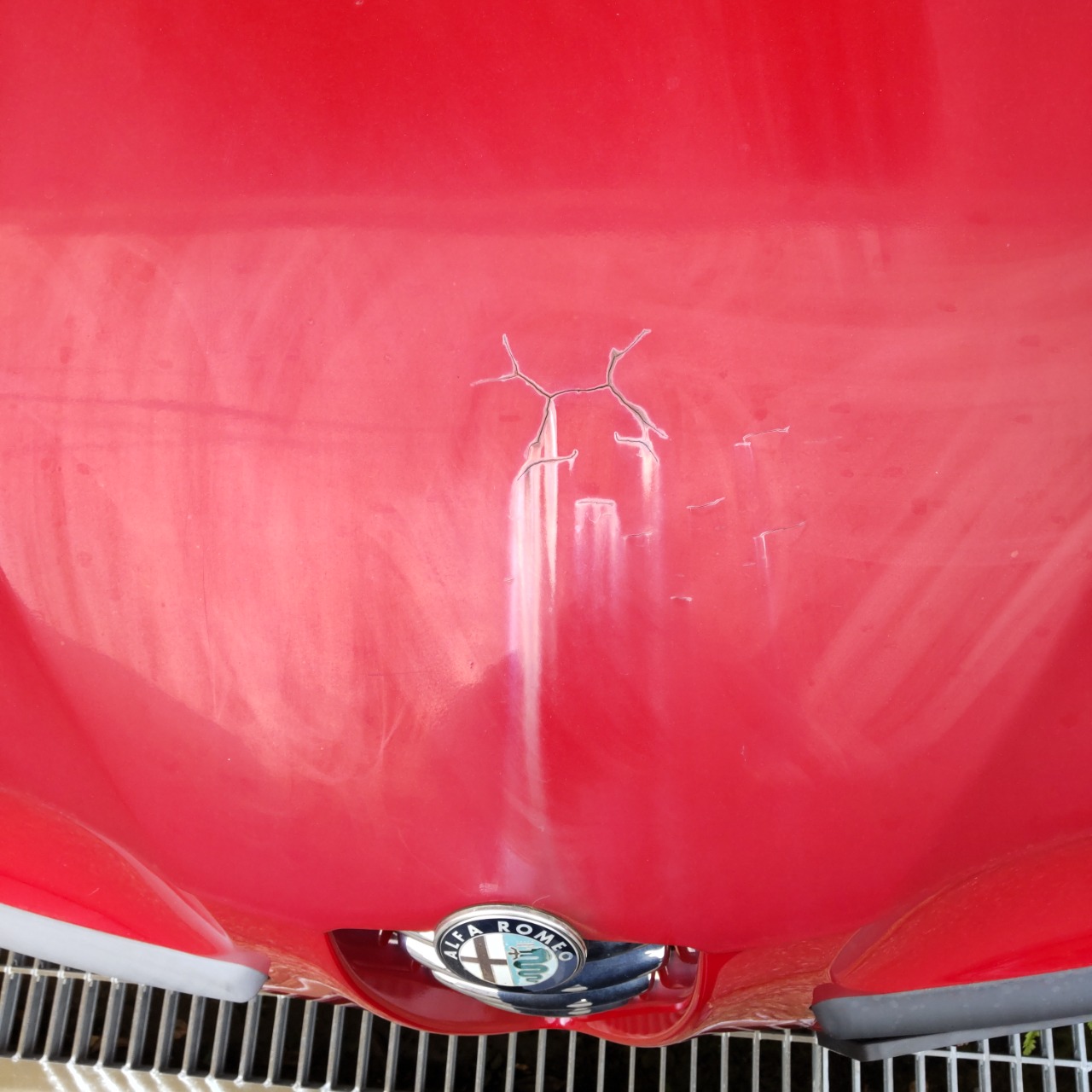

4年前に白ボケしてたのを塗装したボンネットですが、
細かなクラックを見逃して塗り込んだ所がこんなことになってしまいました。

アップで見ると



こんな状態。
剥がしてみると

下はサビだらけ。オマケにパテがてんこ盛り。

取り敢えずランダムサンダーに#320(これが一番荒い番手)を付けてクラック部分をガシガシ削っていくと

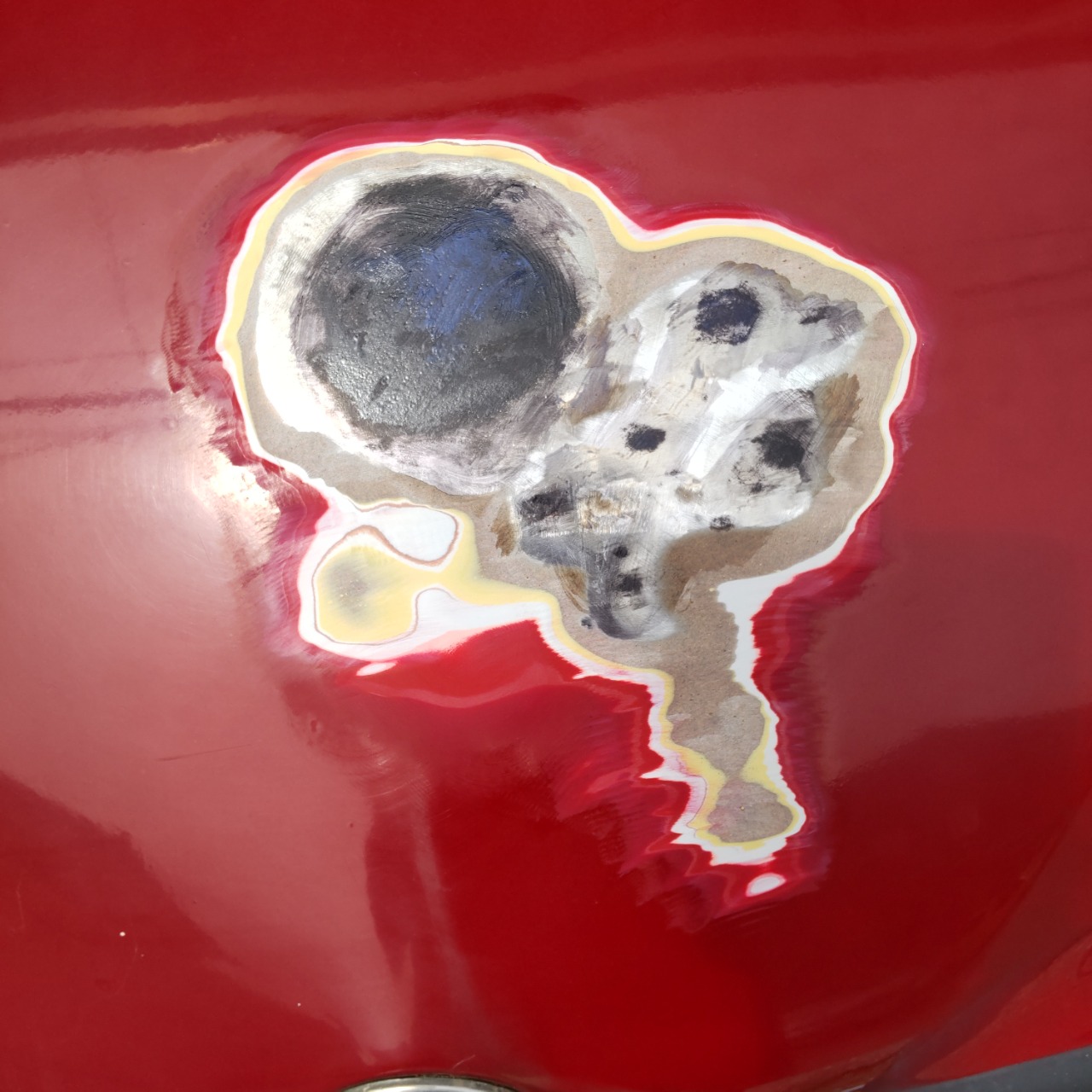

結局ここまでになるわけで

サビを削ると穴が空くかも？ってことで

サビチェンジャーを塗りたくって

黒サビに転換、急遽ホムセンに走り

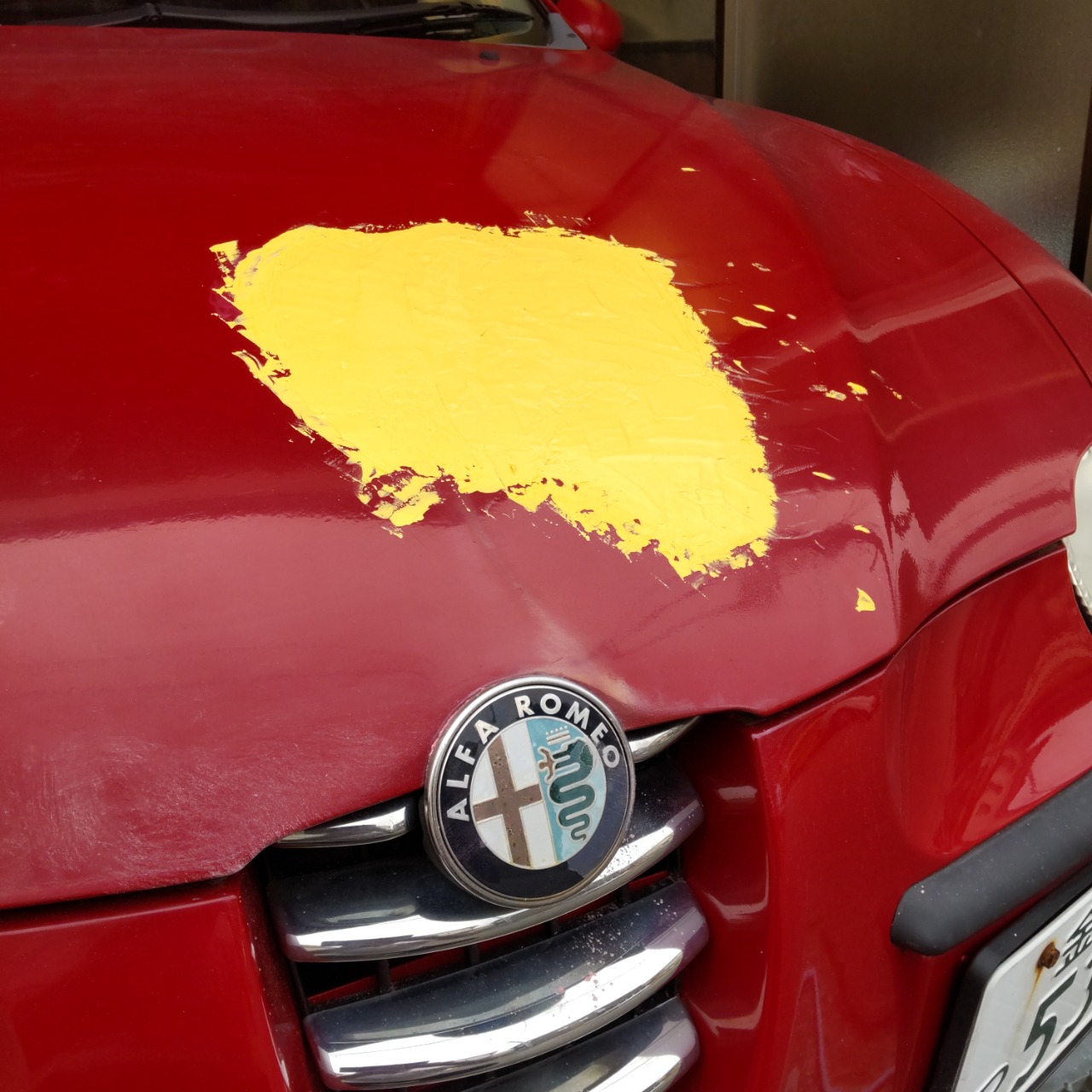

厚付けパテを購入。

今日はここまで。
明日は#240で空研ぎですなぁ。
果たしてちゃんと面が出るかは神のみぞ知る
でしょうなぁ🤔

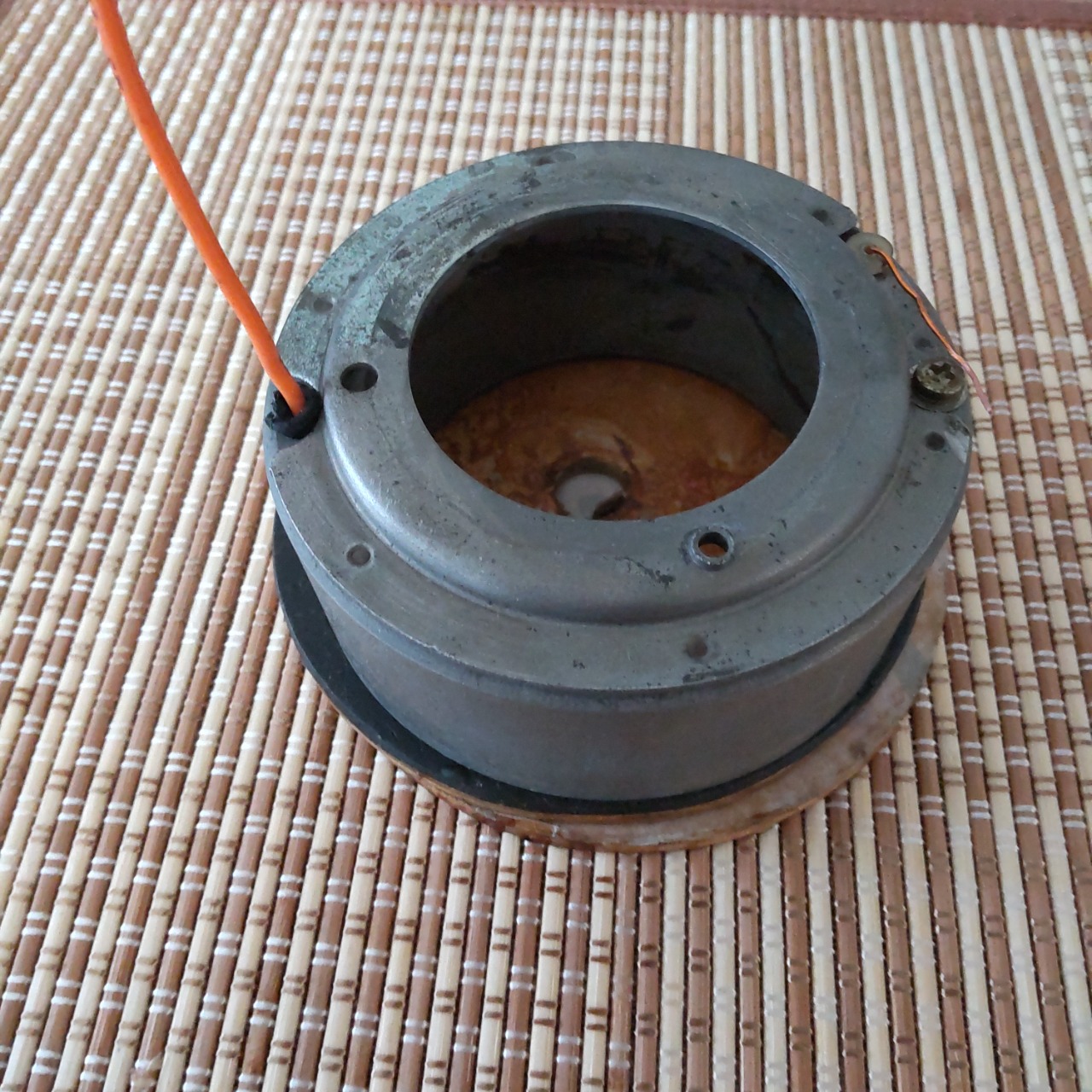

表面上絶縁ワニスは乾燥したようなので、マグネットケースに入れてみます。

黄色いのはバラけないように仮に固定してあるマスキングテープです。このままでも良いのですが、この後剥がします。
プラス側はガラクタの中から探しだしたオレンジの配線を中身を抜いて通してあります。

アース側は白いプラの、プラス側はゴムのグロメットが付いていたので其のまま再利用しています。
この後隙間を埋める為絶縁ワニスを流し込むんですが、一応透明のグルーで漏れないようにしてあります。

グルーが固まったようなので、絶縁ワニスを小さなシリンジで流し込みますが、折角固まったと思っていたワニスが溶けてきて、銅線が跳ねてしまってますね。

こんなことならマスキングテープ剥がさなきゃ良かった。

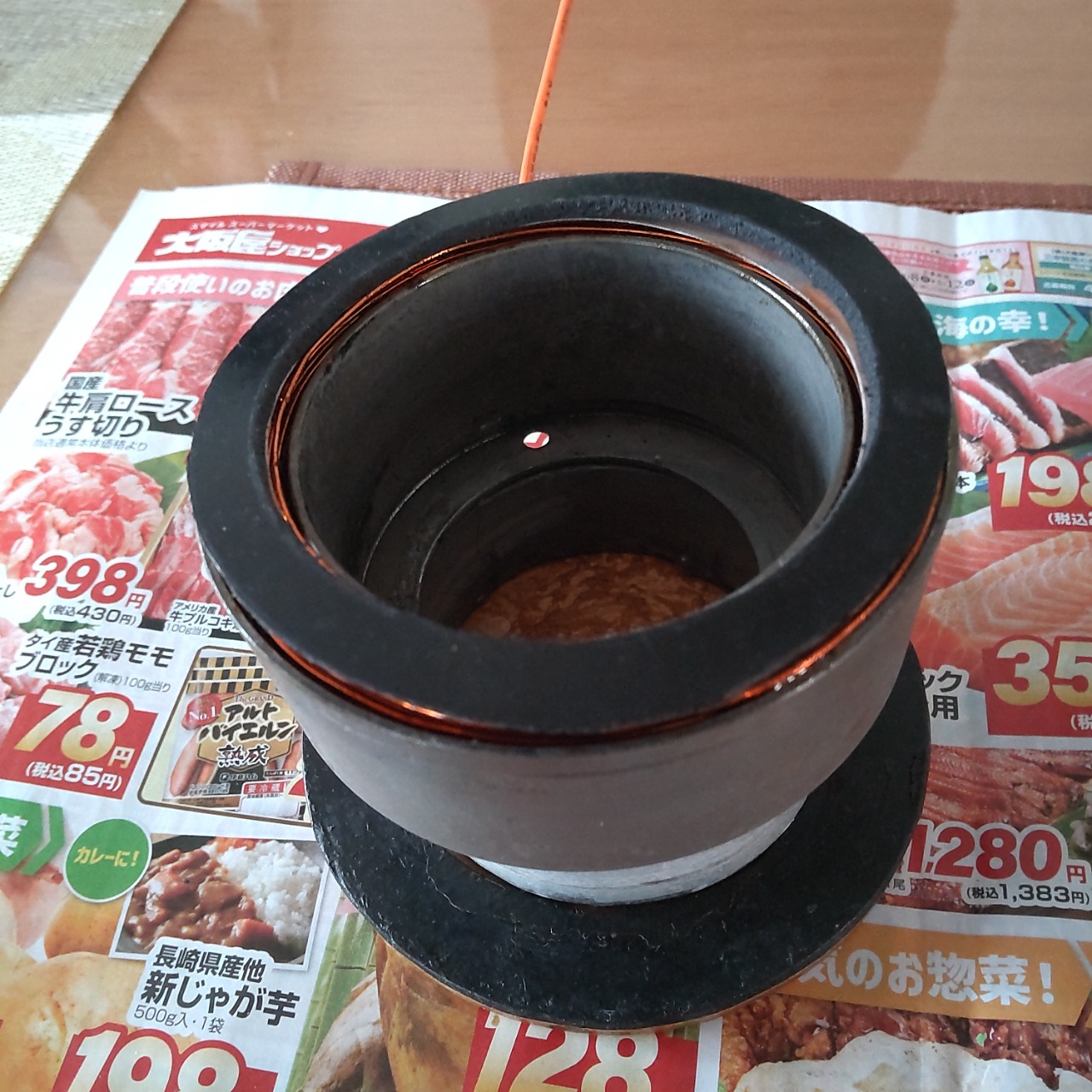

しょうがないので、急遽2ミリのゴム板を切り出し、くっつかないようにクッキングシートも合わせて切り出して

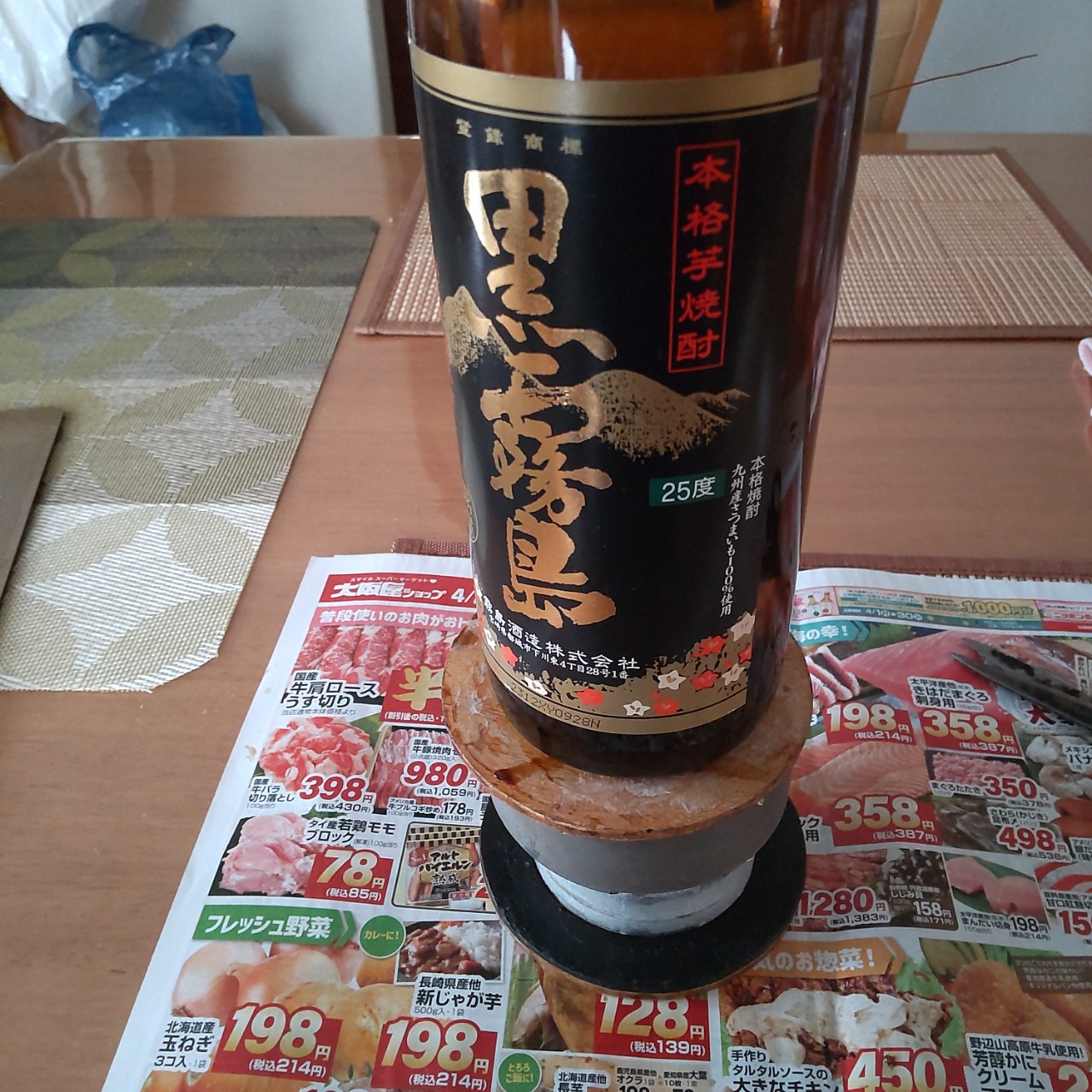

抑えることにしました。重石は

テーブルの上に合った晩酌用の黒霧島です😁

前回(確か2015年だったかな)と同じようにやったはずなのに、何故か上手くクラッチケースに入ってくれないマグネットコイル。
34巻き×10段で4.3Ωだったので、今回は30巻きでやってみたところ、12段で4.0Ωにはなったんですがねぇ。
コイルが入るサイズが内径67mm外径85.5mmなので
治具の外径を1mm小さくしてみたり、塗りたくった絶縁ワニスで線径が太くなったのをシンナーでふきふきしたり
試行錯誤しながら、何度か巻き直しして、

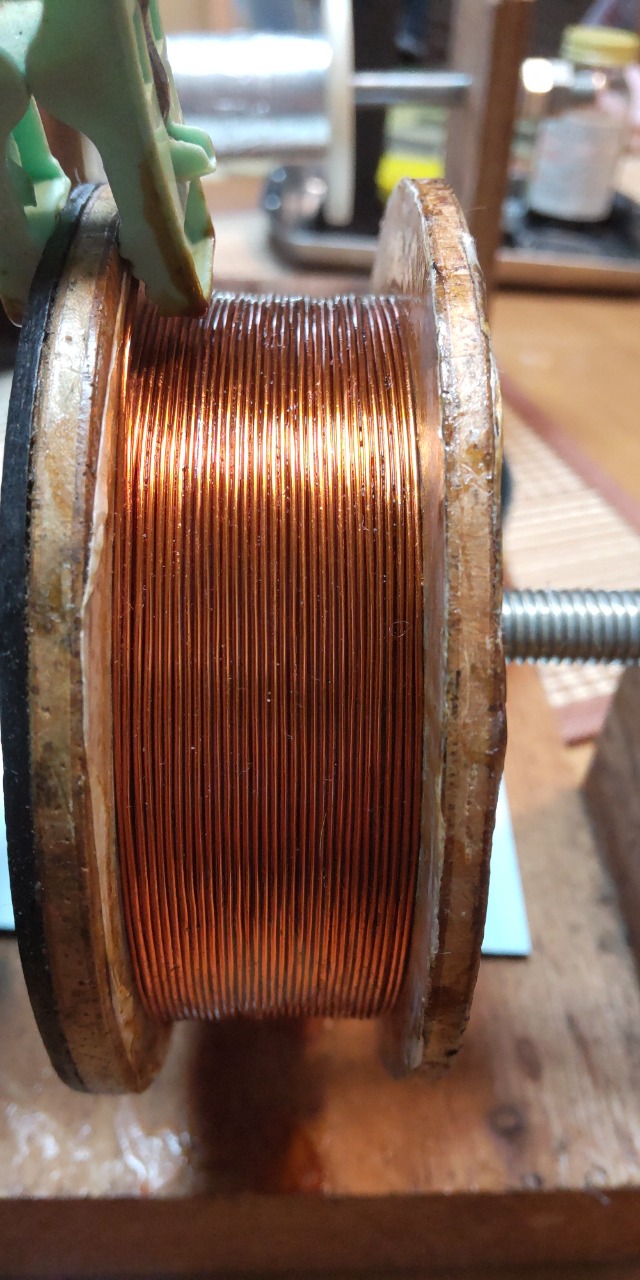

結局は内径70mmにして32巻き×10段で外径84mmで

巻き終えることにしました。
4回目にしてようやくクラッチケースに入るサイズになったので、

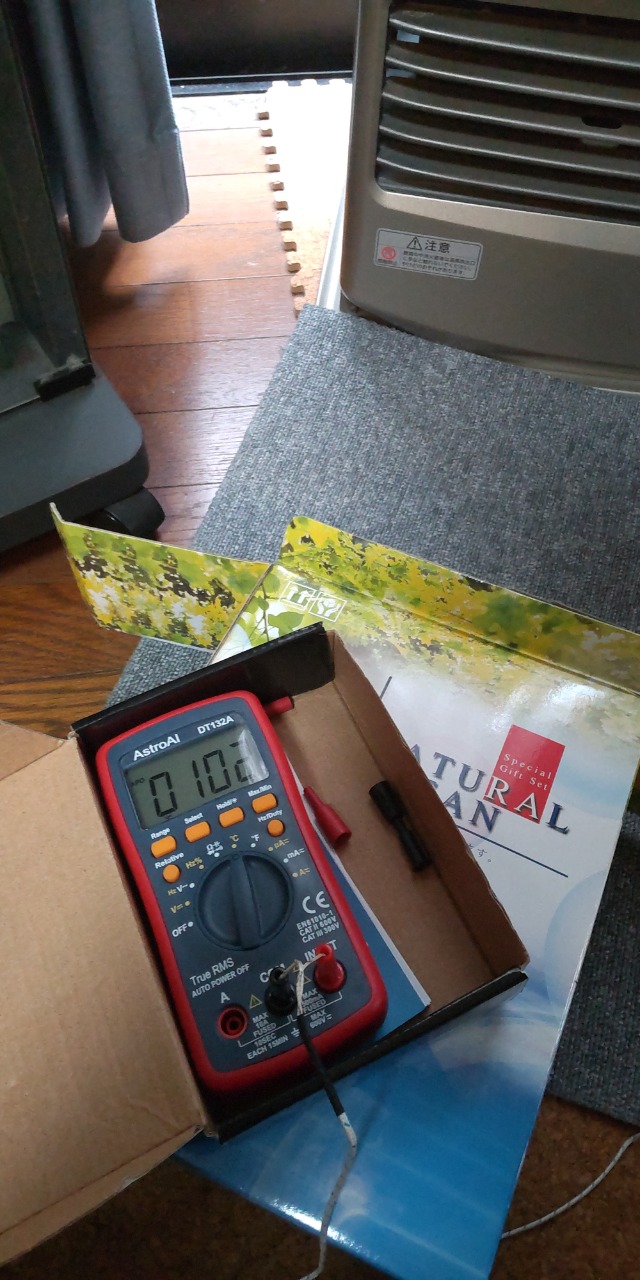

ファンヒーターで強制乾燥させます。適当な箱の中に入れて

100℃で5時間かかりますが、

気温が高くてすぐセーブ運転になるので、実際の乾燥作業は今晩ですかね。

因みに抵抗値は3.6Ωと許容範囲と思われます。
