電子機器による安全向上について色々と検討してきましたが、大筋は「カメラで撮った映像をモニターで見る」という行為に帰着しそうです。さてそうなると「どのモニターを使うのか」が最初の検討事項になります。

選択肢としては大きく２つあると思います。

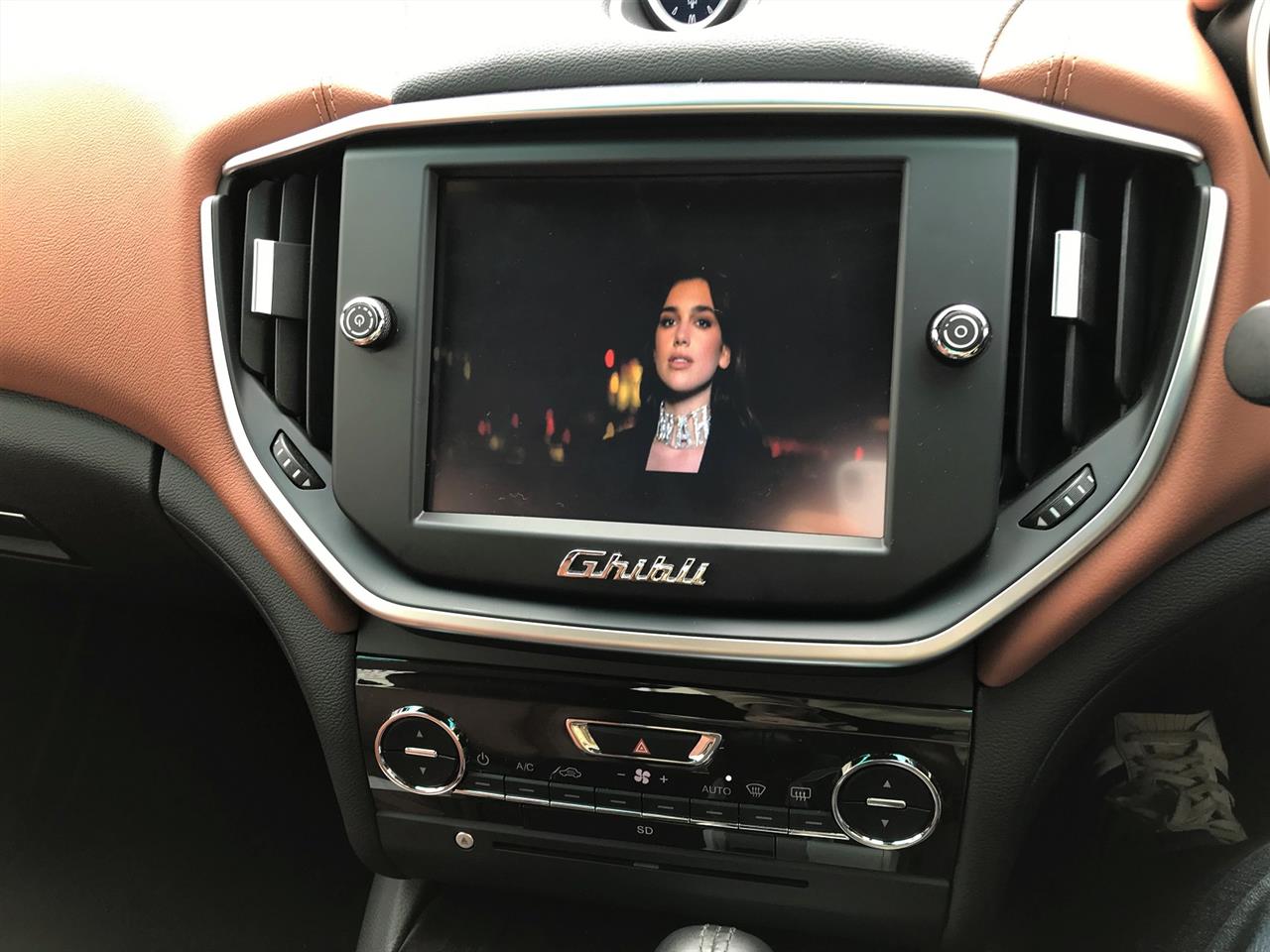

１．純正の液晶モニターを流用する

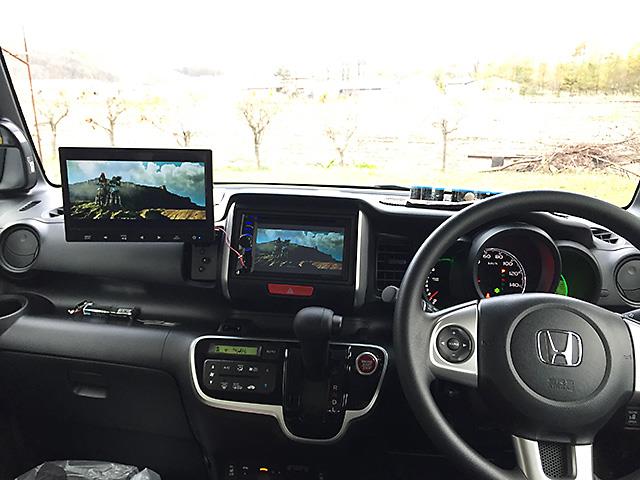

２．後付けのモニターを設置する


１．のメリットは何と言っても設置のスマートさでしょうね。
逆に１．のデメリットはカメラ映像だけにモニターを占有させられないことでしょうか。


２．は上記の逆になります。メリットはカメラ映像に専念させられること、デメリットは車内がごちゃごちゃすることですね。私にはちょっと無理かな・・・ミラー液晶内に映像を映すという手もアリですがちょっと画面が小さいかな・・・


ということで、モニターは「純正の液晶モニターを流用する」こととします。
その前提で次は「どうやって外部映像を入力させるのか」を考えないといけません。

私のギブリ君の場合、考えられる候補は以下の３つだと思います。
A. ＡＶインターフェース機器を導入する
B. ナビの外部入力を使用する
C. Apple CarPlay機器の外部入力を使用する

A. は車種専用のAVインターフェースとかビデオインターフェースと呼ばれているもので、複数の映像入力やフロント／リアのカメラ入力を受け付ける機能を持っています。またそれらの映像の切替と、純正モニター画面への割込み（優先表示）の機能も持っています。これを使えば一番簡単に目的を達成できますが、お値段がそれなりにかかってしまいます。。。


B.は、前期型のギブリに純正装備されているPanasonicナビの外部入力端子を使うというものです。
Panaナビの外部入力には、バックカメラ用とAV機器用の２系統あります。バックカメラ用端子は専用の信号線にプラスを入れてあげると有効化するので、バック時でなくても色々と応用はできそうです。何と言っても標準装備で追加コスト不要なのが良いですね。難点は画面表示させるためにはナビ上のメニューを何ステップかかけて選んであげる必要があることです。急いでいるときには使いものにならない可能性がありますね。


最後のC.はApple CarPlayのレトロフィットキットを入れているからこその案ではありますが、このキットには２つの映像入力端子が用意されており、それはなんと　フロントカメラ用／リアカメラ用　というまさに狙い通りの端子なのです。

リアカメラ（バックカメラ）用の端子は　R（リバース）に入れた際のCANバスの信号をキャッチして有効化するらしく、さらに純正のバックカメラよりもこちらの映像を優先させる機能が備わっているようです。これは使える。
フロントカメラは　D（ドライブ）に入れた後、数秒間有効になり、バックと同様に画面表示を純正から奪い取って優先表示させるらしいです。表示タイミングは微妙ですが使えるかもしれません。


ということで、外部カメラの映像を純正の液晶モニターに表示させる際には、Apple CarPlayレトロフィットキットの入力端子を優先的に使ってみることします。

おしまい！！
