純正カーナビ Panasonic CN-ZU510D には仕様書に記載の無いDSRC端子が存在します。DSRCケーブルはETC 2.0 機器とカーナビを連動させるためのケーブルです。つまり、CN-ZU510D はPanasonicのETC2.0機器と接続することが可能なのです。
ETC2.0がどれくらい便利なのか良く分かりませんが、つなげられるものなら何でも繋いじゃおう！ということで、Panasonic製ETC2.0車載機である ”CY-ET2000D” を購入しました。


CY-ET2000D
https://minkara.carview.co.jp/userid/201520/car/2465141/9253597/parts.aspx

CN-ZU510D の取り付けガイドにはDSRC端子の記載はありませんが、実際には赤印の場所に端子があるそうです。


標準のETC本体はライトスイッチ下の小物入れの中にあります。ETC2.0機も同じ場所にします。ここから後部座席背面のトレイにあるカーナビ本体までDSRCケーブルで接続することになります。ケーブルはCY-ET200Dに付属しています。


標準ETCをCY-ET2000Dに交換するために、小物入れをバラしたり、DSRCケーブルの接続を実施しました。。。が、この作業、絶対にお勧めできません！　

１．小物入れを外すためには、広範囲なカバー類を外す必要があり、それに使用されているボルトがめちゃめちゃ多い・・・

２．標準のETC車載機の電源ケーブルの始末が良すぎる！まるでイタリア出荷時から取り付け済みかと思わせるほど、電源ケーブルが既存のケーブルと一体化しており、これだけを取り出すのに非常に手間がかかる。

３．CY-ET2000D付属のDSRCケーブルの長さが３ｍしかなく、運転席にあるETC本体と後ろにあるカーナビ本体を接続するには長さが全然足りない！！

※以下のように電源線はセンターコンソール当たりから引かれているが、具体的に何の電源から分岐させているか追いかけられなかった。だってここまで線を引き出すだけでもうヘトヘトになったので。


１．２．は頑張れば何とかなりますが、３．は物理的に対応不可能です。
ETC車載機本体を後ろに持ってくると、今度はETCアンテナの長さが足りなくなります。。。

とうことで、DSRCケーブルをもう１本買い足し、ニコイチにして長いケーブルを作ることにしました。CY-ET2000D用のDSRCケーブルは新品でも2000円程度で入手可能ですが、たまたま某オークションで500円で出品されていたのをゲットしました。

それぞれのケーブルの端子をカット


カットした箇所から中身を取り出したところ。リード線がめちゃめちゃ細い・・・
ノイズ防止をかねてアースが被覆網になっているので、それをねじって接続しやすくします。


同じ色のケーブル同士をハンダ付けして、絶縁テープ代わりにエボキシ接着剤を塗ってみた図。あまりに線が細すぎて熱収縮チューブは使えなかった。。。
一番上の少し太い線はアース網を接続するために追加したリード線。


こうして６ｍ弱のケーブルが出来上がったので、これを使って接続してみます。

ナビ本体の背面。使う時ははがして、と書いてあるシールがありますね。


シールをはがしてDSRCケーブルを接続！！


他のケーブルも接続して、イグニッションをオンにします。
そして接続状況を確認する画面を見たところ、、


DSRCにチェックが点いているので大丈夫なようです！
高速道路での試走は後日にします・・・

しかし、結論としては、ギブリにナビ接続のETC2.0車載機は導入するべきではないですね。

今はナビと接続する必要が無いETC2.0車載機も発売されているようなので、そちらで良いと思います。

先週失敗したシガーソケットのACC化ですが、最後に気づいた配線の手直し方法を本日試したところ、バッチリ期待通りの動作をしました！！
中国製のリレー君、疑ってすまん。

ポイントは、ACC電源経路において　”ETCとリレーが「並列」になるようにする”　ことでした。

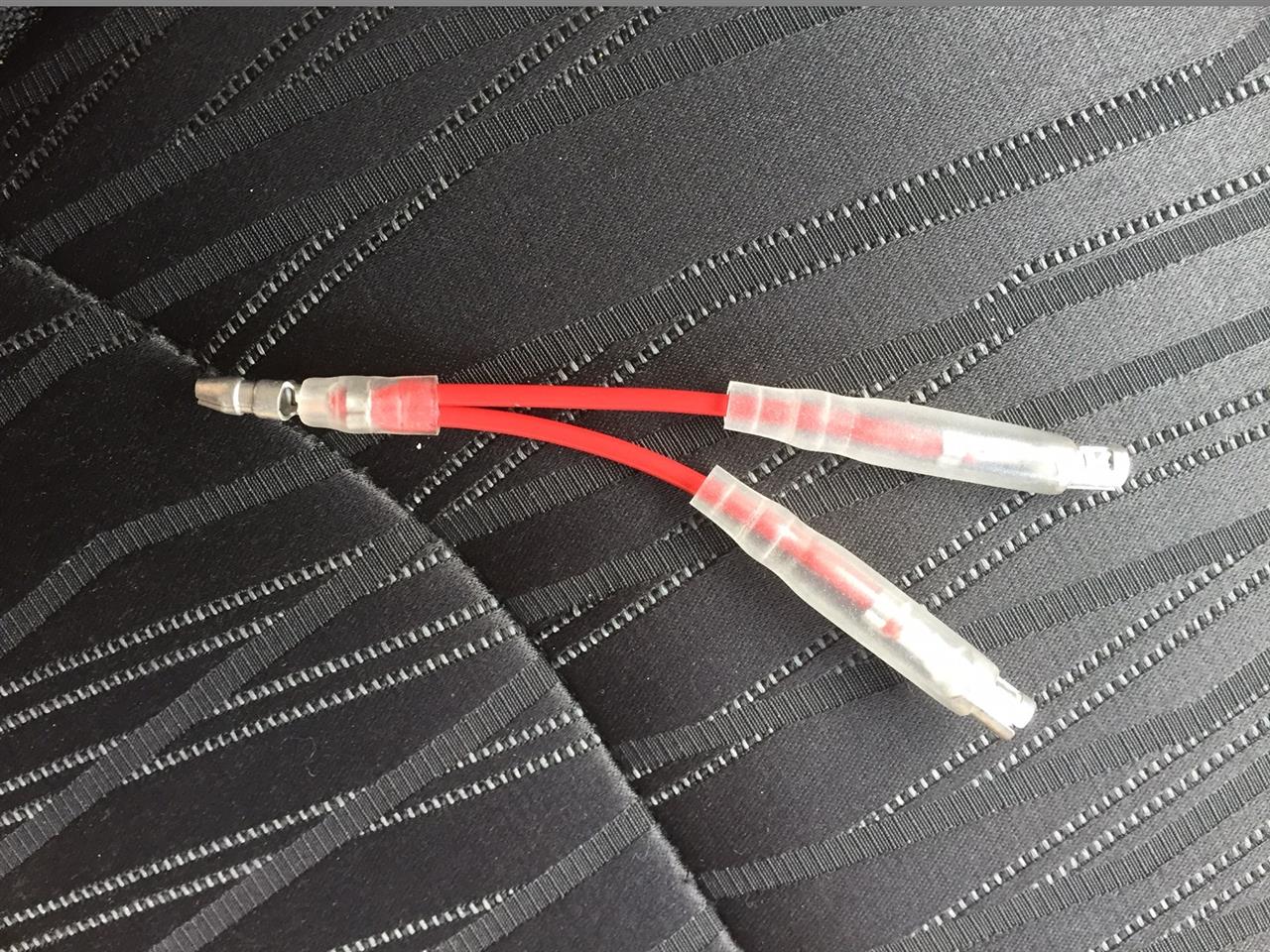

そのために分岐用に以下のような配線を作りました。


あとはリレーからグランドに落とすための配線。今日の作業は実質それだけ。
これでUSB電源が挿しっぱなしでも安心です（笑

エコスポーツのシガーソケットは、イグニッションをOFFにしても、ドアロックしても通電しっぱなしのいわゆる「常時電源」状態になっています。（そう言えば、156, Z4, A6, 全てそうだったかな。ギブリはイグニッションと連動しているけど）

奥さんはiPhoneの充電用として、USB電源をシガーソケットに挿して使っていますが、停車のたびに抜くようなことは決してしないので、常にLEDが付きっぱなしの状態になっています。



最近はセキュリティやドライブレコーダーで停車時も電気を消費するのが普通なので、気にすることは無いのかも知れませんが、これでもしバッテリーがあがろうものなら、あらぬ言いがかりを私に付けてくるに決まっていますので、事前の対策を行います。

つまり、「シガーソケットのイグニッション連動化（ACC化）」　になります。

現時点のシガーソケットの電源供給状態が以下だとすると


そこに４極のリレーを追加することで、シガーソケットをACC化します。
リレーへの起動トリガーには、ETC向けに取り出したACC線を利用することにします。


「こんなことしなくても、ACCから線をシガーライターまで引いて入力を入れ替えれば良いのでは？」　という考えもありますが、この方法のメリットは、内装を剥がす必要がまったく無いことです。ヒューズボックス周りだけの作業で完結できます。
ただし、これを実現するためにはシガーソケット向けに専用のヒューズが存在していなければなりませんが、エコスポーツは前席／後席　それぞれにシガーソケットがあり、そしてそれぞれに専用のヒューズがあります。そのヒューズはグローブボックス裏のヒューズボックスにあります。

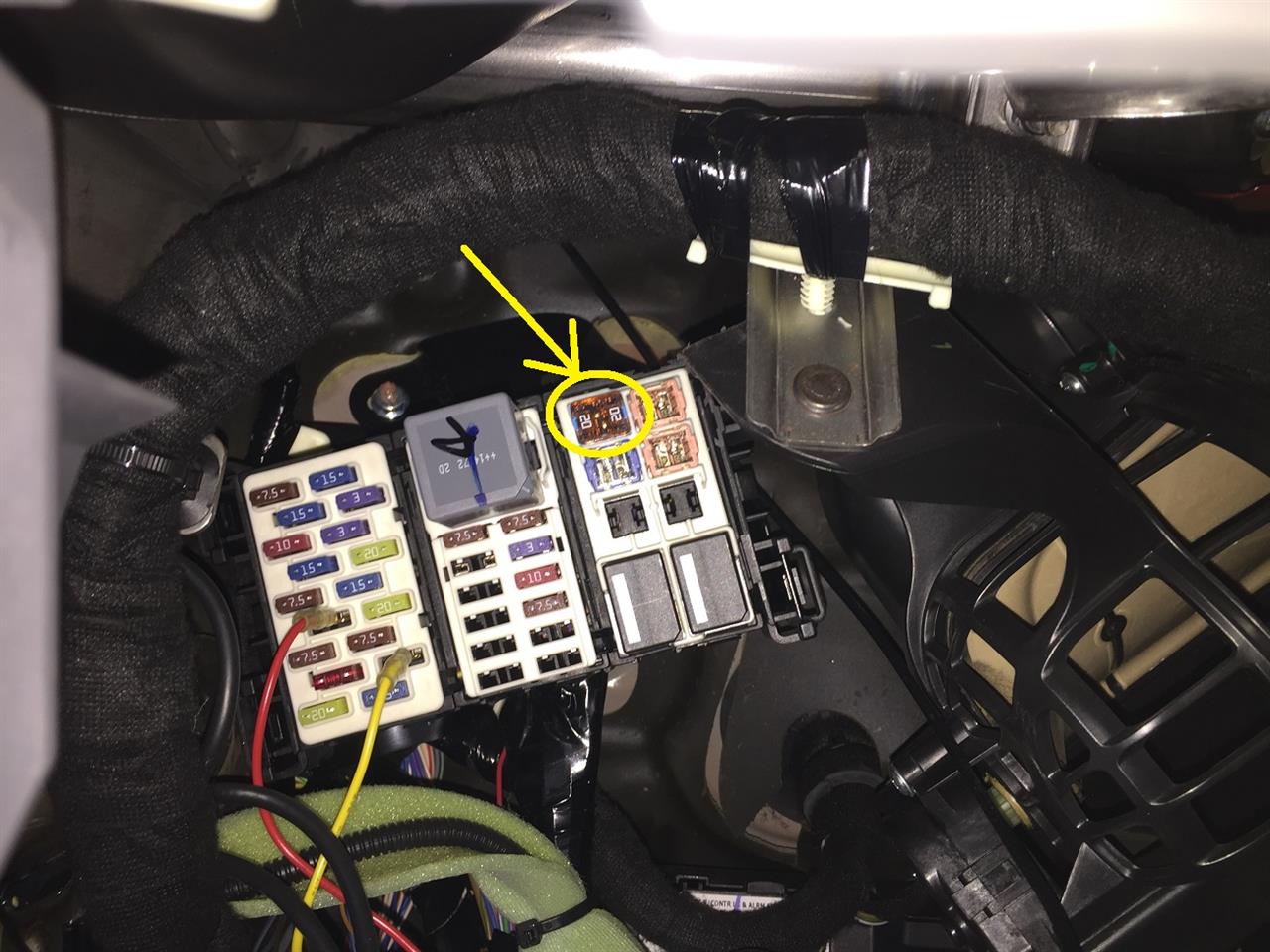

写真の丸で囲んだヒューズが、前席シガーソケット専用のヒューズです。見たことが無い変な形ですね。


取り出したところ。普通のヒューズはヒューズ側にピンが付いている（オス）ものですが、このヒューズはメス（ヒューズボックス側にピンが出ている）の形式になっています。


配線図では、４極リレーとヒューズケースを追加する絵になっていますが、ヒューズケースをブラブラさせるのが嫌だったので、わざわざ以下のような商品をAliexpressから取り寄せました。コネクター込み、送料込みで500円弱でした。

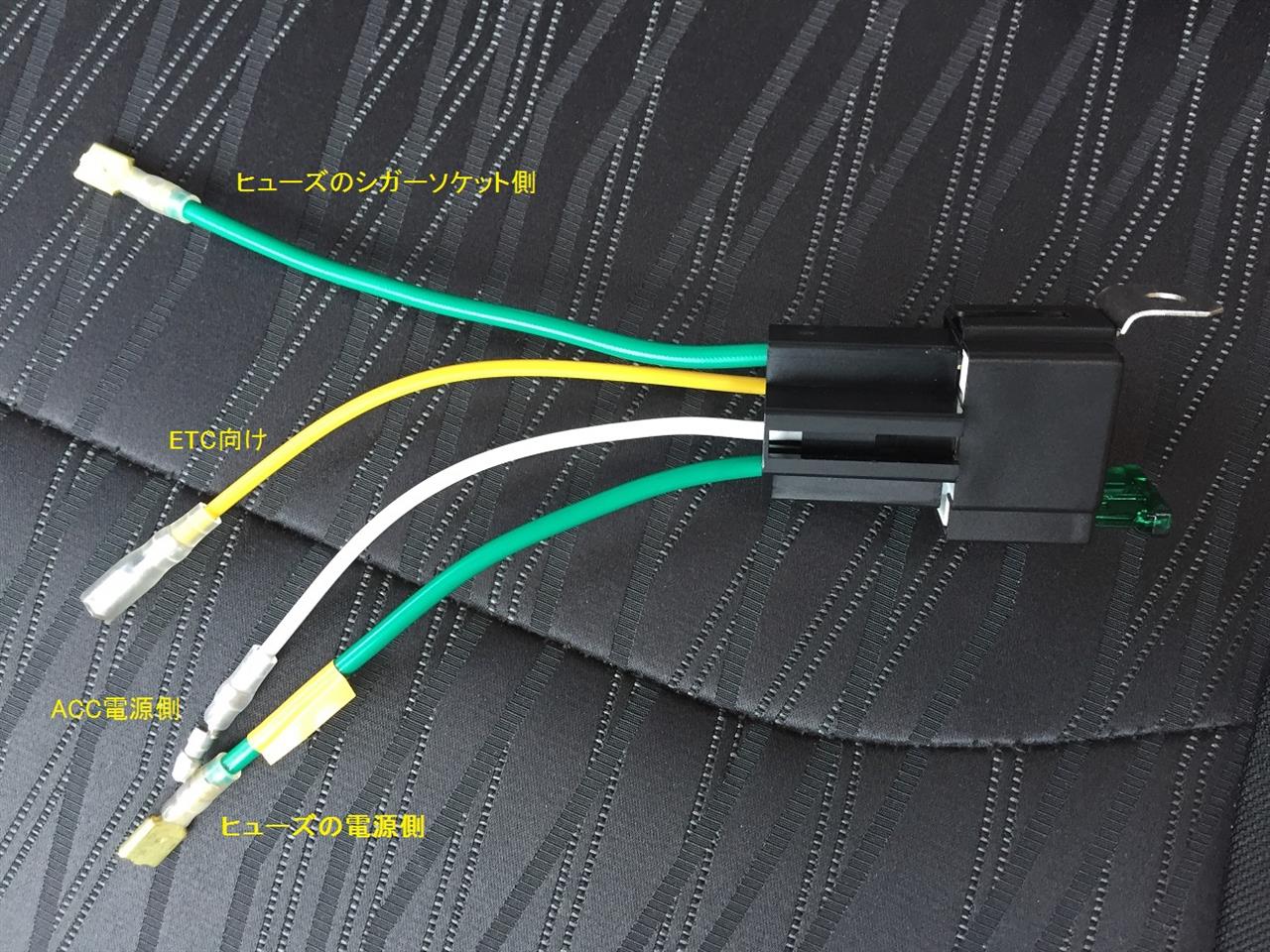

これを図と同じ経路になるように端子を取り付けて、、、


ヒューズボックスの傍に設置！ちょっとボックスに被ってしまいましたが、グローブボックスの取り付けには干渉しない位置です。


さて、ここでイグニッションをオンにして実験です！・・・が、
USB電源のLEDが点きません。つまりシガーソケットに電気が来ていません。。。
テスターでいろいろ調べましたが、ETC経路の電流が流れても、リレーからのメイン出力が出てこないようです。うーん、まさかの初期不良？？？

「そろそろ車使うぞ～」という奥さんの合図でとりあえず撤収です。。。

今までリレーは何度も使ってきたのですが、うまく動作しなかったのは初めてです。
本当に初期不良なのかなぁ、、、と思いながらみんカラ用に今回の配線図を後書きしていて「はた」と思いつきました。
トリガー入力とETCを直列にしてはダメなのかも（リレーに１２Vの電圧がかからない）

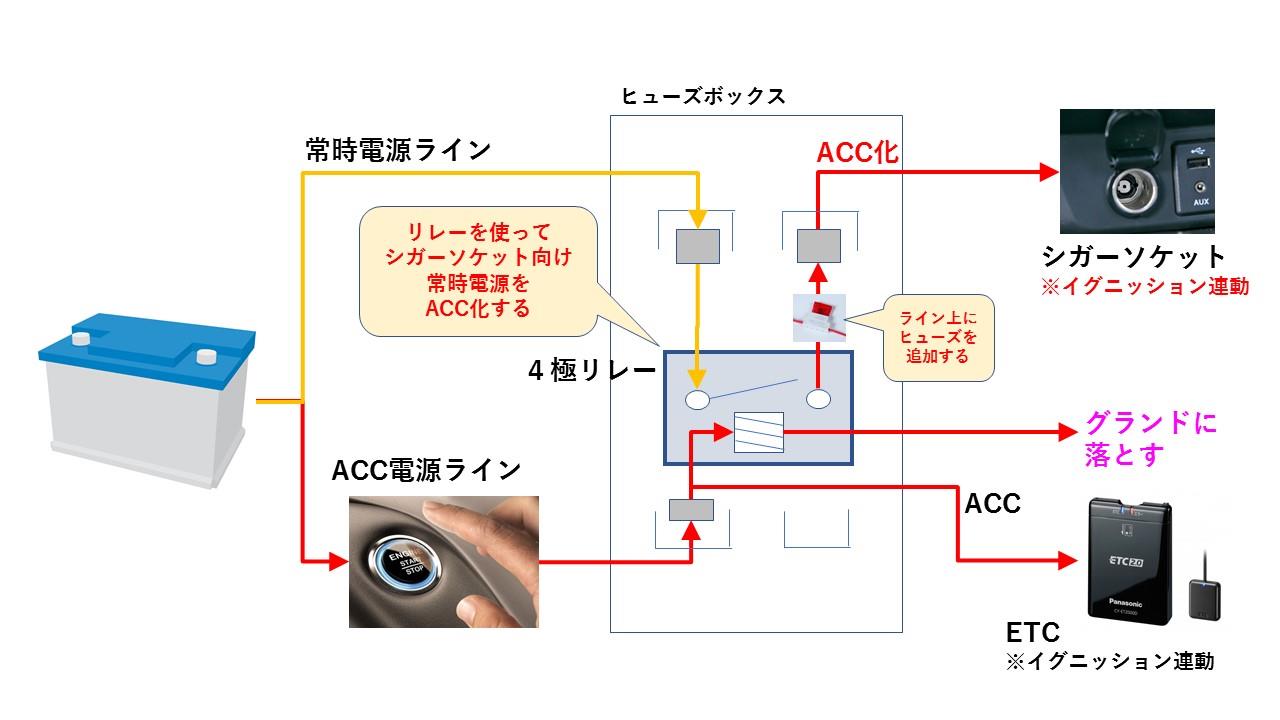

もしかしたら以下のように配線しないといけなかったのかも。。。


ということで、後日リトライします！！
