　今日はRR号の残る宿題の一つ、バイクナビの取付けをしました。
　勿論ナビ本体はAX-1/CRF150Fと共用なので取付け台座と電源ユニットを新たに購入済です。
　先日のETC車載器取付け時にナビの電源は確保してあります。
　あとは車体に台座を取付けるステーの製作をすれば良い状態。
　まずどう言うコンセプトで行くかを決めないとなりません。
　レーシーにアルミ材で作って目立たせるか？、それとも極力コンパクトにして目立たない様にするか？
　しかしナビがレーシーって言うのも何だか可笑しい・・・。
　やはり塗装して目立たない様にする事にしました。　そうすると材料はスチールに決まり。

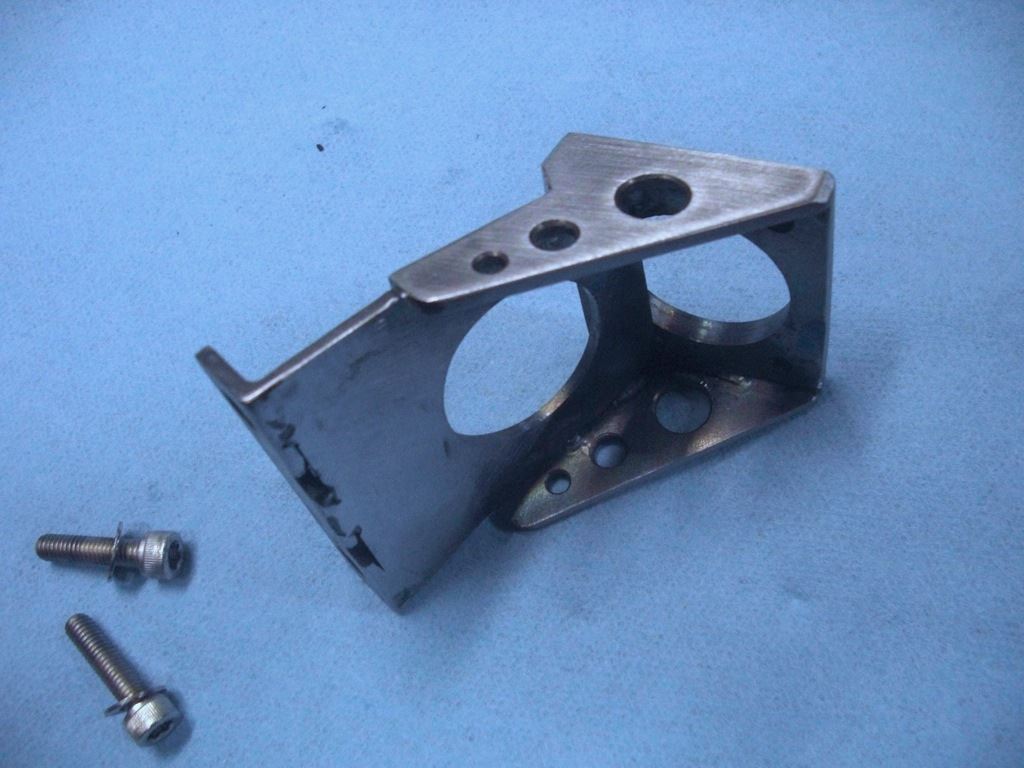

　3ミリ/4.5ミリ/6ミリと各種厚みのスチール板を切り出したのがタイトル画像。
　僕お得意の寄せ細工の始まりです。　(笑)

　TIG溶接でチョンと仮付けしては車体に取付けて位置やクリアランスを確認しながら修正して行きます。

　


　取付けはタンク/カウルステーの固定ボルトと共締めです。


　本来はステー裏からボルトを入れて台座側がナットになるのですが、そうするとステーの取付けボルトを締める事が出来ません。　そこでステー側にM4タップを切り台座からキャップボルトを入れ込む様にしました。

　こうすればステーを車体に取付けてから台座を後から固定する事が出来ます。

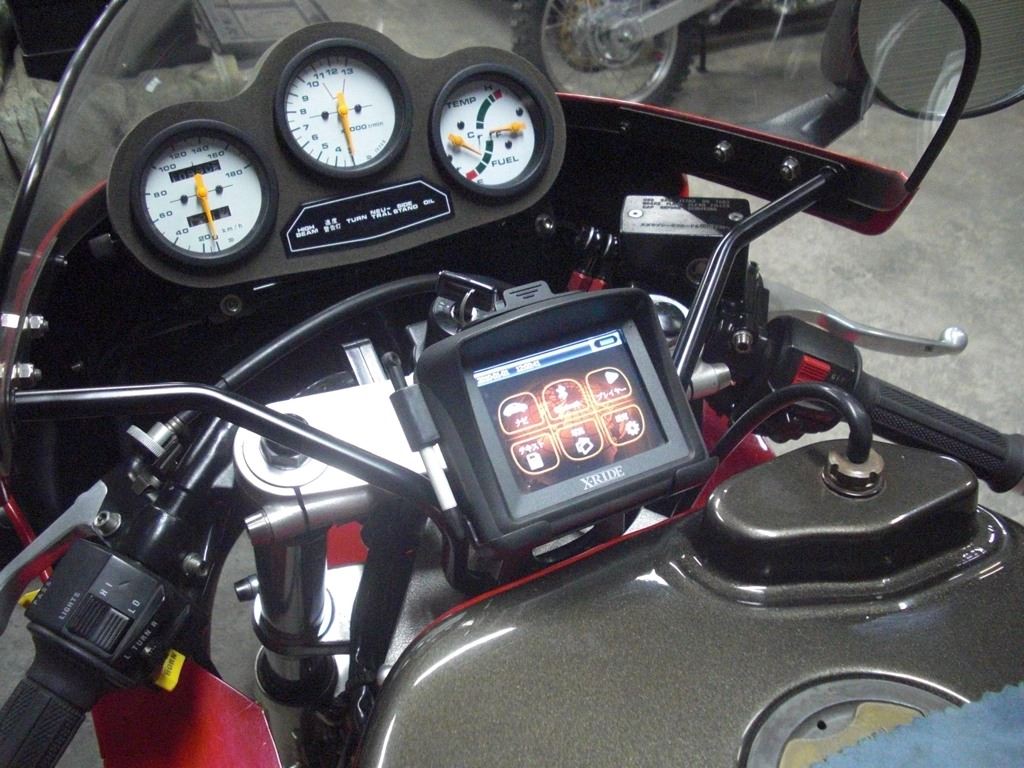

　ナビ本体を台座にパチンと嵌めて、燃料タンク下まで通線しておいた電源カプラーに接続すれば完了です。


　仕上げは来週プロにお願いする事にします。
　缶スプレーで塗装したのではすぐ近くのカウルステー(焼付け塗装)とチグハグになってしまうので。

※　レーシーさを損なう懸念から迷いに迷っていたナビの取付け、結局その利便性に負けてしまった格好になります。　どうせレーサーには付かないバックミラーだって付いているし、と自分に言い訳して。(笑)
　さあ明日はテストランだな！　【^_-】！
