今日は妻は仕事なので、3連休で会社休みの私はお留守番。
天気も悪いだろうし、家の中で趣味をします。

ラジオを聞きながら、IC式のフリップフロップリレーでも作ろうと思います^^
以前も一度同じモノを作ったけど、基板のパターンを無改造で使えるように、部品配置を見直しました。
これで以前作ったモノよりも効率よく組み立てられると思います(^^)

回路図

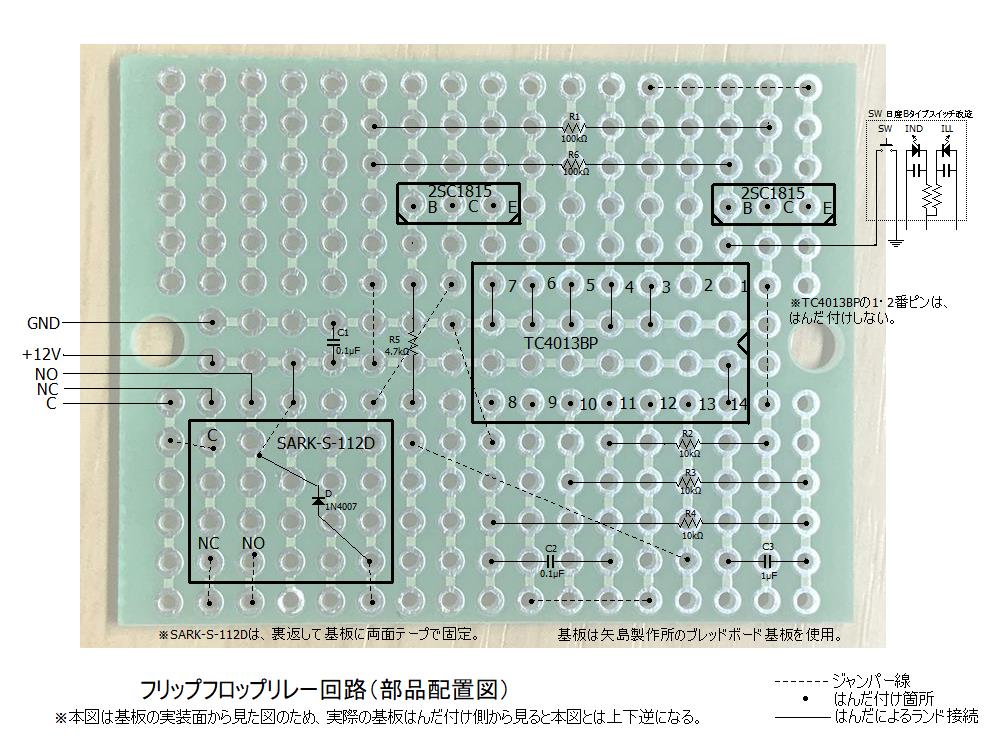

部品配置図


部品


出来上がったら、フロントフォグ切り替えに使っているリレー組み合わせ式のフリップフロップ回路を、このIC式の回路に置き換えようと思います^^
リレー組み合わせ式は、内蔵された4個のリレーの動作音がカチカチとうるさいのよ・・・。（リレー組み合わせ式のフリップフロップリレーは、某ネットオークションで購入）

そのうち、バックフォグ点灯回路に使っているフリップフロップリレーも、IC式に置き換えよう^^

辛〜い！うま〜い！
これよ、これ(^^)

辛いモノ好きの私。
今日の昼飯は…

これです。

で、これもかけます。






…どこを突き抜けるんだろう(^^;

この秋の車イジリの仕込みをしています^^
メインの部品は中古で入手済み。
それ以外の小物部品をディーラーに発注しました。

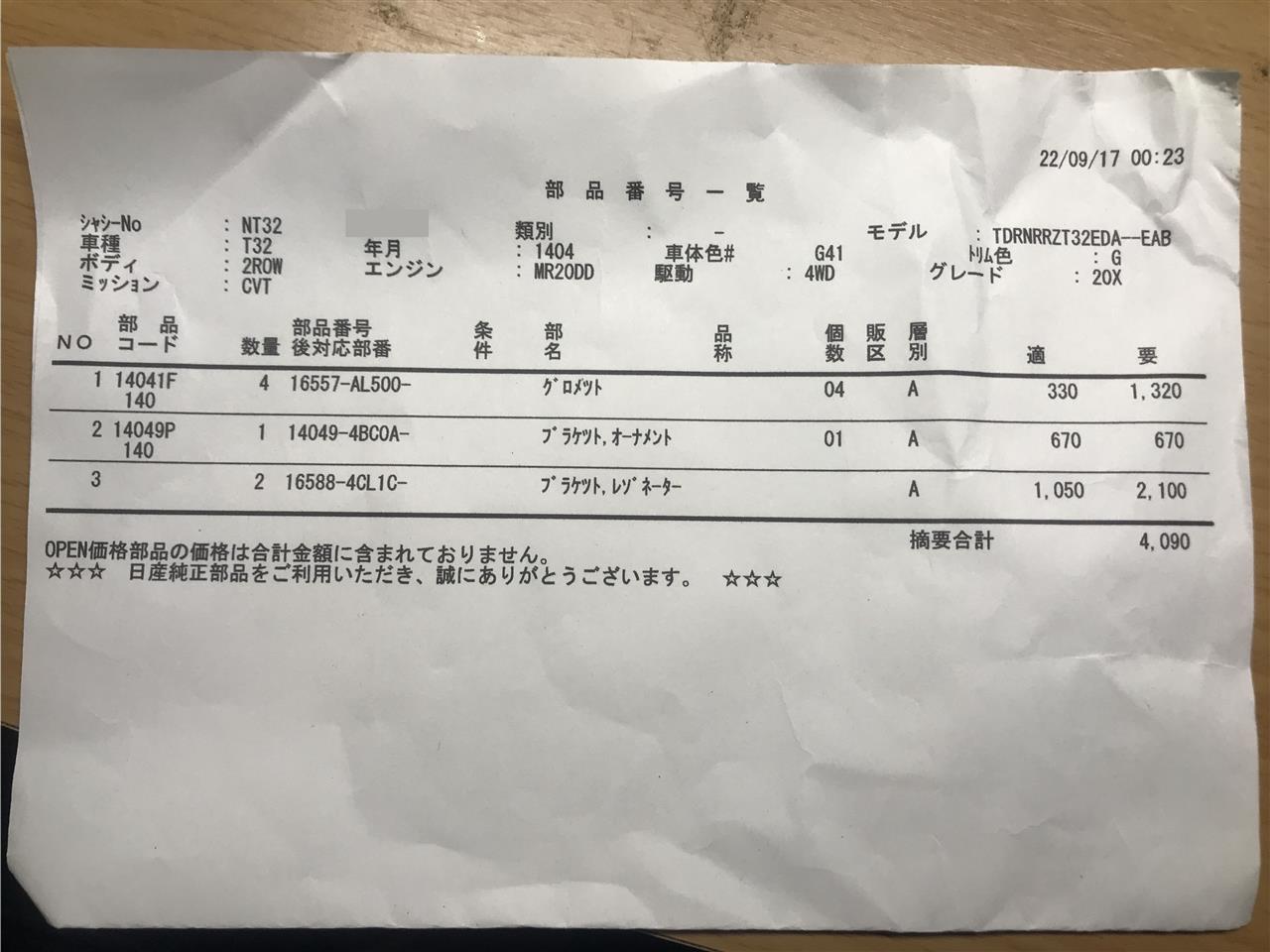

画像は発注した部品のリストで、FASTで検索・作成したものです。
価格は2019年9月時点の参考です。
きっと、分かる人は分かるよね^^
