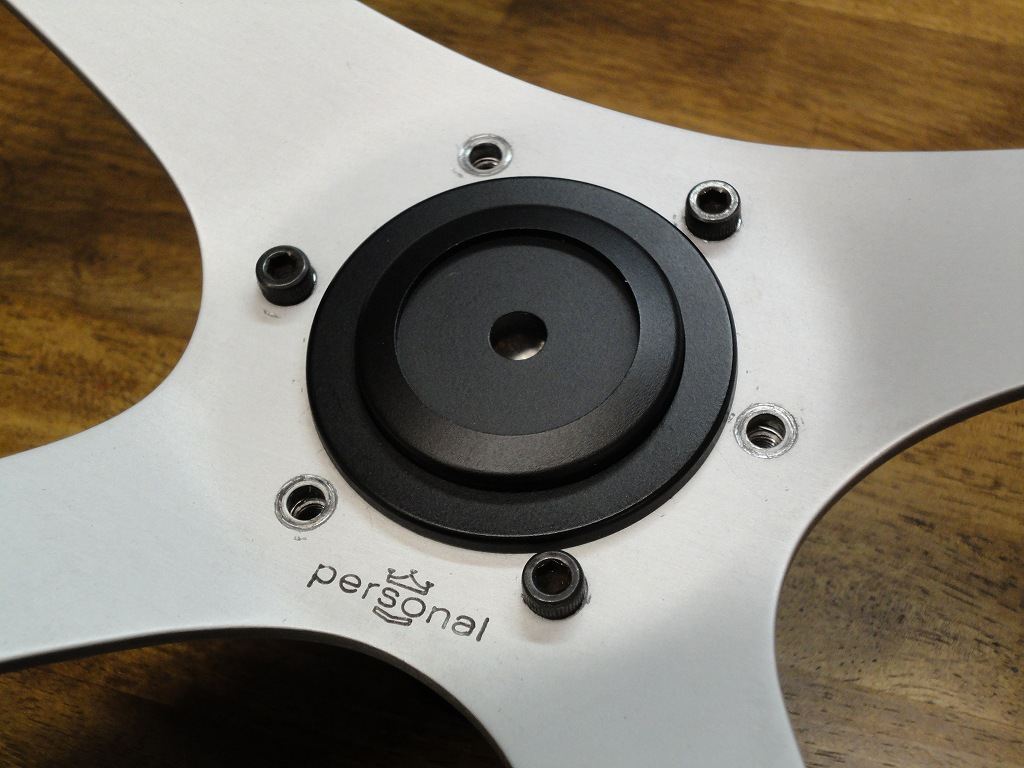

パーソナルのホーンボタンが朽ちてたので仕方なく汎用品（モモ、ナルディ用）を買ってきましたが、一回り小さいのでパーソナル用ボスにはスポっと中に入ってしまいます。

ま、それはわかってたことなので、これをどうやって改造しようかと。



とりあえず分解。

思ってた以上に簡単な作り。これなら弄るより作った方が早そうです。

バネとお椀状の接点はそのまま頂くことにして、構造をマネッコ。

外寸はパーソナルに合わせてパチモンホーンボタンの完成。（笑）

裏側

ここでも真鍮釘活躍。（笑）M3のネジを切って平端子をネジ留めしました。

中身（バネとお椀接点）は汎用品を入れて組み付けて完成。

センターモチーフはまた今度。どんなんにしようかな。

ステアリングのボタンでホーンを鳴らすために必要なホーン接点を作りました。

エアバッグ時代以前にステアリング交換されたことのある（年配のｗ）方は見覚えのある構造と思います。




既製のボスに配線を通す穴を開けて、

自作の接点リングを合体させています。リングは0.3ｍｍ厚の真鍮板を切り出しました。

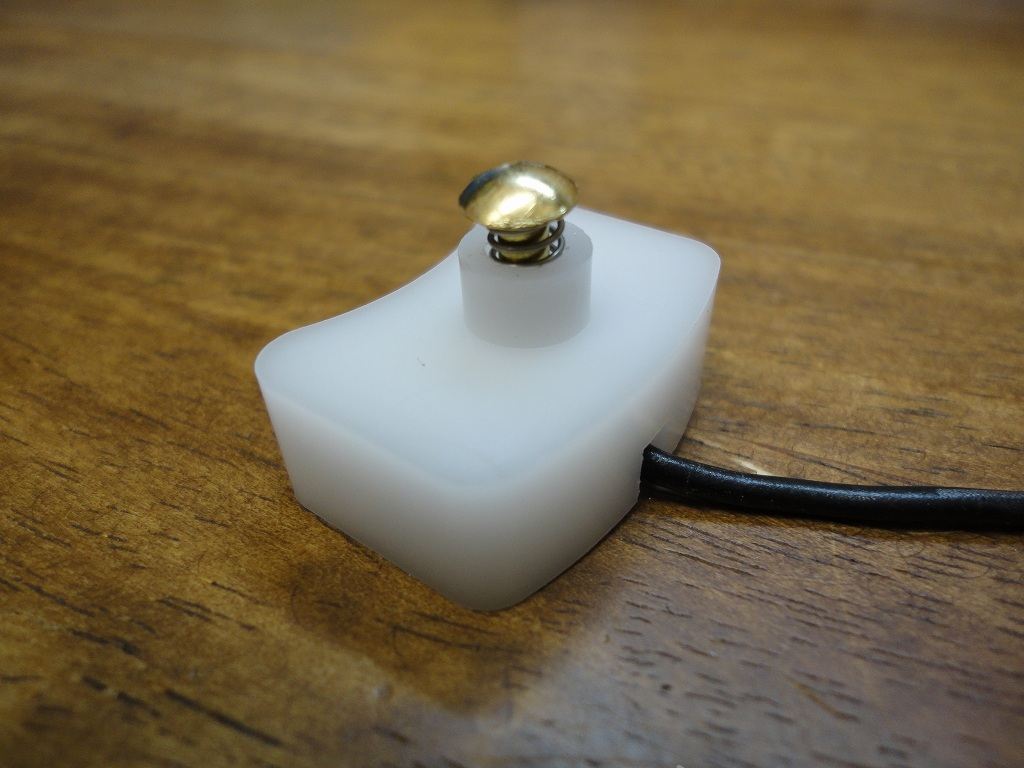

コラム側接点

ホームセンターで売ってる直径4ｍｍのバネの中に、真鍮釘を入れています。
真鍮釘の先っちょに電線をハンダ付けするのが難しい！

これをステアリングコラム（ウインカースイッチ）に両面でペタ。


上手く接触してくれるかな～。

おお、バッチリやん。(^^)

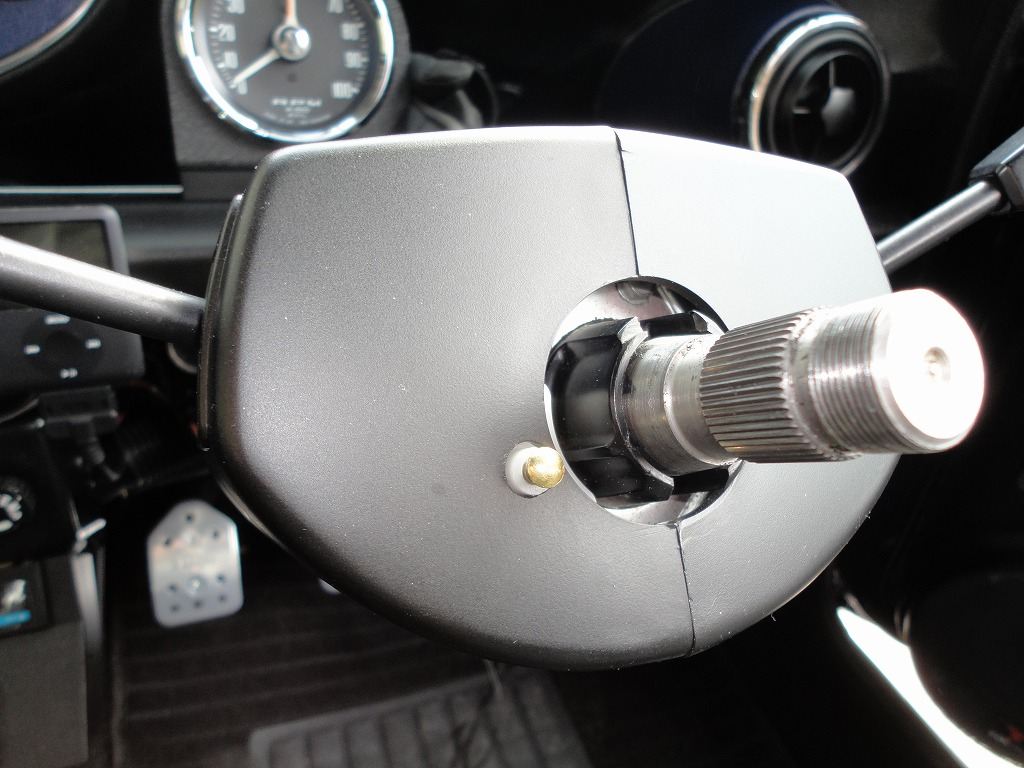

コラムカバーには8ｍｍの穴を開けて。

できるだけ小さい穴にしたかったので位置決めが難しかったです。

リング接点にはシリコングリスを塗って。


再度ステアリングを付けて導通チェック。

カンペキ～。(^^)

ホーンボタン製作編に続く。（笑）
