トランクとフューエルリッドオープナー電磁アクチュエーター化が完了しました。







スイッチはここです。


電気モノ追加の配線は何度やってもめんどくさいです。(^^;


予定どおり、トランクは2秒押しで動作、フューエルリッドはキーONでは動作しません。

トランクオープナーボタンの長押し化やアクチュエーターへの通電のワンショット化などは、ヤフオクセラーさんの賢いリレーユニットのおかげで上手くいきましたが、このぐちゃっとした配線のままで取り付けるのは流石にね。(^^;

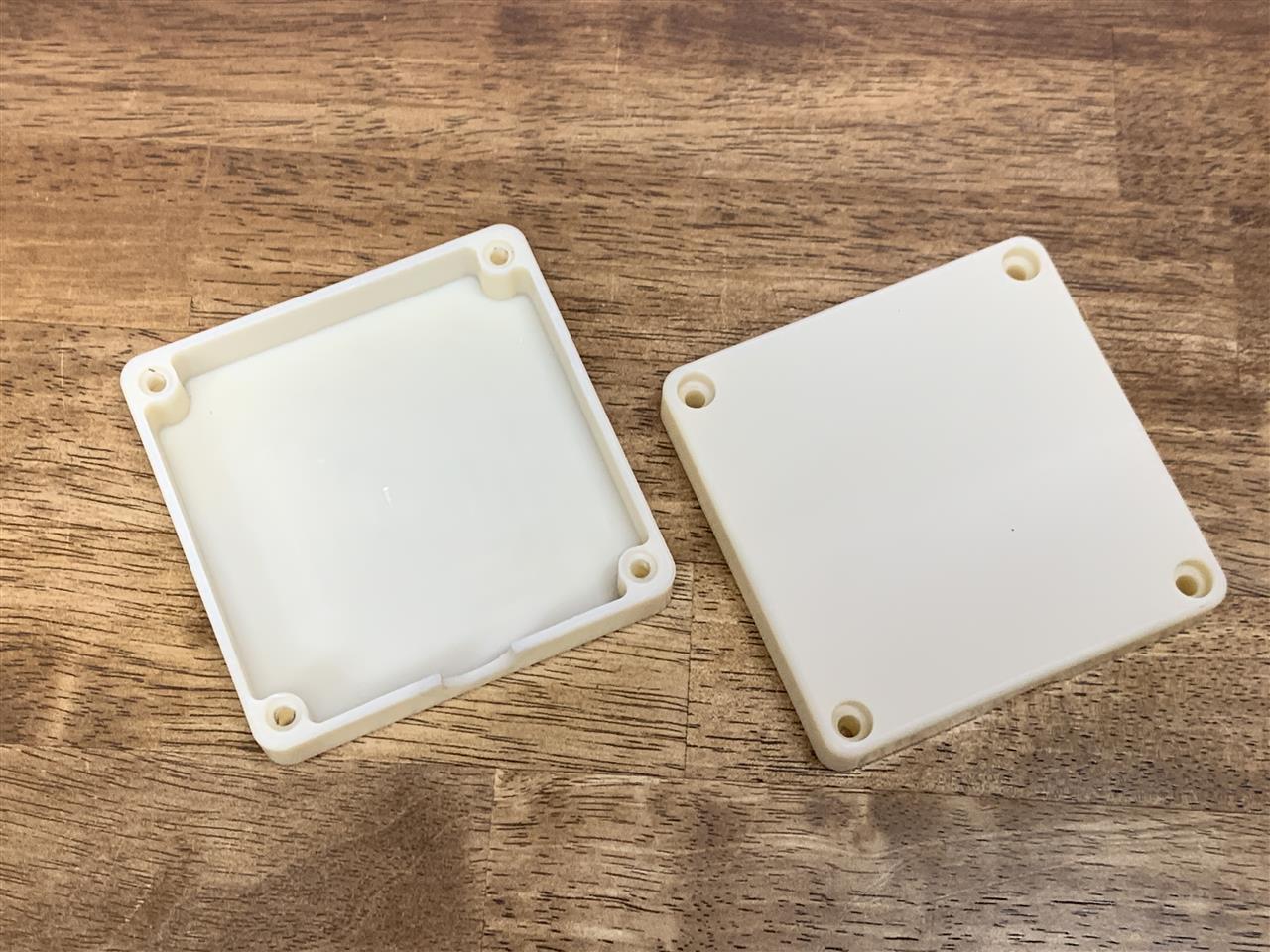

プラケースはミスミで数百円で売ってますけど、仕事終わってから思い立ってちゃちゃっとやっつけたかったので、それっぽいケースを作りました。

外寸で80×80×30です。多分こんくらいで入るんではないかと。

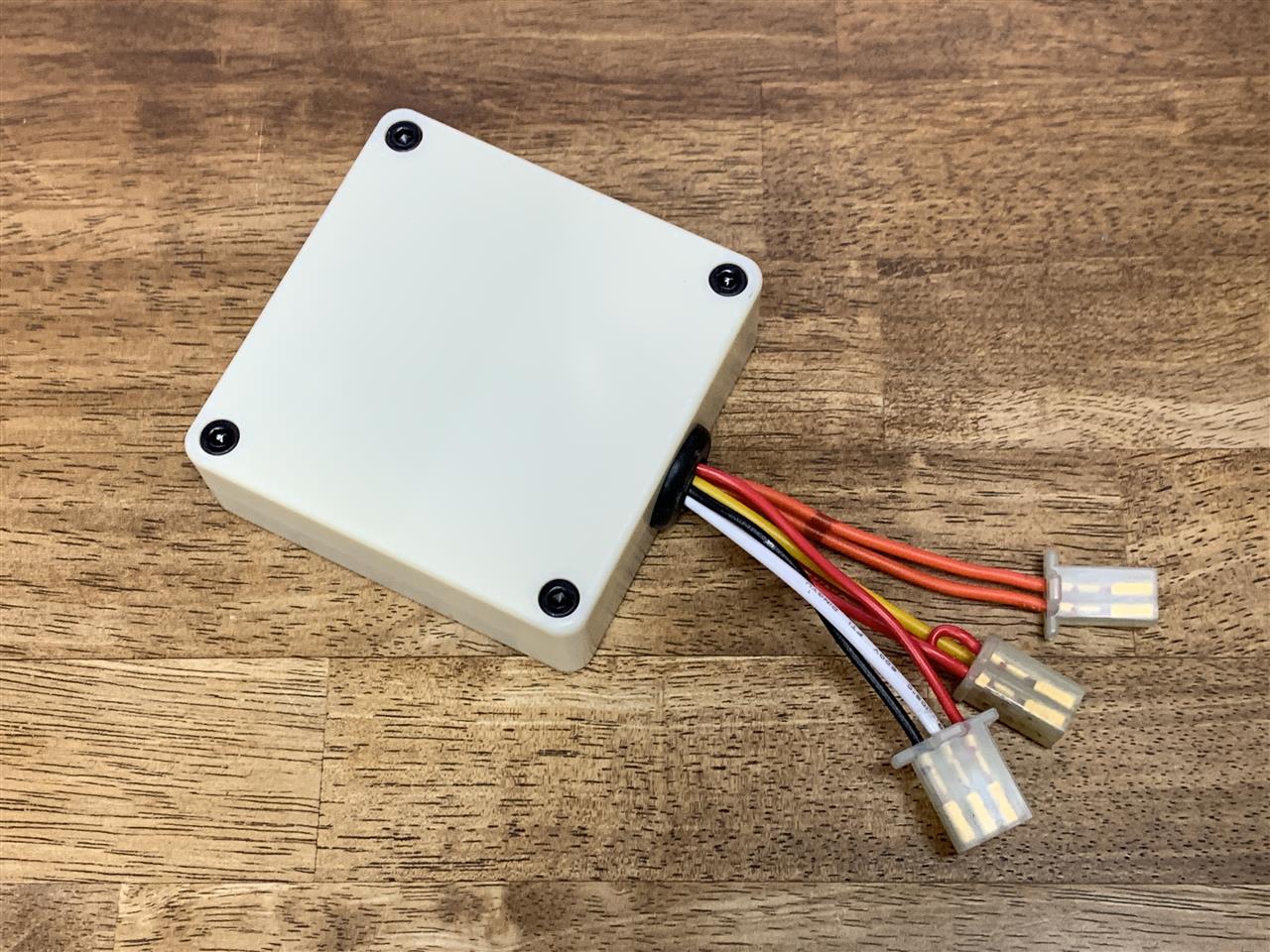

ちょっとミチミチですけどなんとか。


カプラーはそれぞれ電源（+B、ON、GND）とスイッチ行きとアクチュエーター行きです。


明日はお天気微妙みたいだから仕事して、日曜に取り付けできるかな。

こないだ作ったトランク＆フューエルリッドオープナーのスイッチ。

このまま単純な押しボタンにすると誤操作しそうなので、

①フューエルリッドはエンジン掛かってるとき（＝キーON）では動作しない。
②トランクリッドはキーポジションに関係ないが、間違えて走行中に開くと面倒なので、長押し（2秒くらい）したときのみ動作する。
③どちらもアクチュエーターのコイル保護のため、通電時間は0.5～1秒とする。

電子回路の知識は皆無なので、一から作るのは不可能ですが、ヤフオクやら探すと得意な方が色々と使い道がありそうな回路やリレーを作って販売されてるもんです。

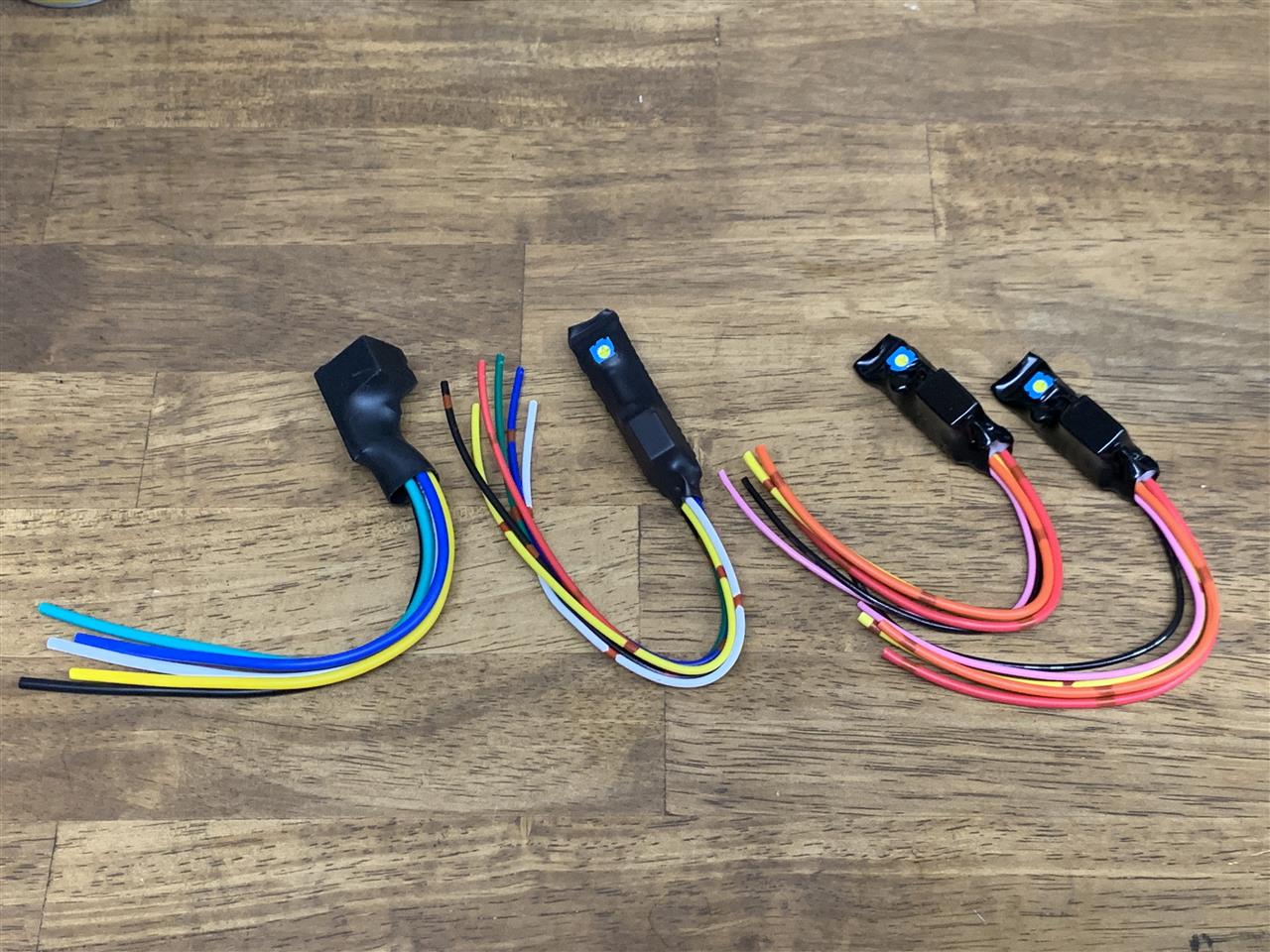

んで、ゲットしたのがこれ。

一番左はモノタロウの単純な5極リレーです。
線が6本出てる細長いのが、「オンディレイタイマーユニット」で、最大9秒の長押しののちに通電します。
右2つは「ワンショットタイマーユニット」で、信号が入ると0.02秒～19秒間だけ通電します。
いずれも青く見えてるダイヤル⊕で時間を調整できます。

それぞれの中身の回路はわかりませんけど、リレーだと考えると取説から各リード線の役目が見当つくので、冒頭の①②③を満たすように結線を考えます。


合ってるか何回も何回も見直してから実際に繋いでみました。


ちょっとドキドキしながら電源繋いでボタン押すと、、、

あれ？フューエルリッドがキーOFFだと動作しない。

モノタロウの5極リレー、取説と青、緑の線が逆でした。流石モノタロウ。(笑)

そこだけ直すと、とりあえず目論見通りに通電しました。(^^)

んで、トランクボタンの長押し時間とアクチュエーターへの通電時間を調整。

バッチリやーん。(^○^)

クルマへの取り付けはまた今度。
