2012年03月20日 イイね!

ウインカーインジケーターRL独立化 (mini)

ウインカーインジケーターRL独立化 (mini)このブログでみなさんに教えていただいたウインカーインジケーターのRL独立化をしました。

エアクリーナーを外すとメーター裏面は楽勝でアクセスできます。
余計な「事件」の発生を予防するため、画像のようにバスタオルを敷いて作業しました。フェンダーカバー代わりにもできますし、1枚用意しておくと重宝します。

あ、もちろんエアクリーナーを外したキャブには養生テープでフタ。これが一番大事ですね。(笑)

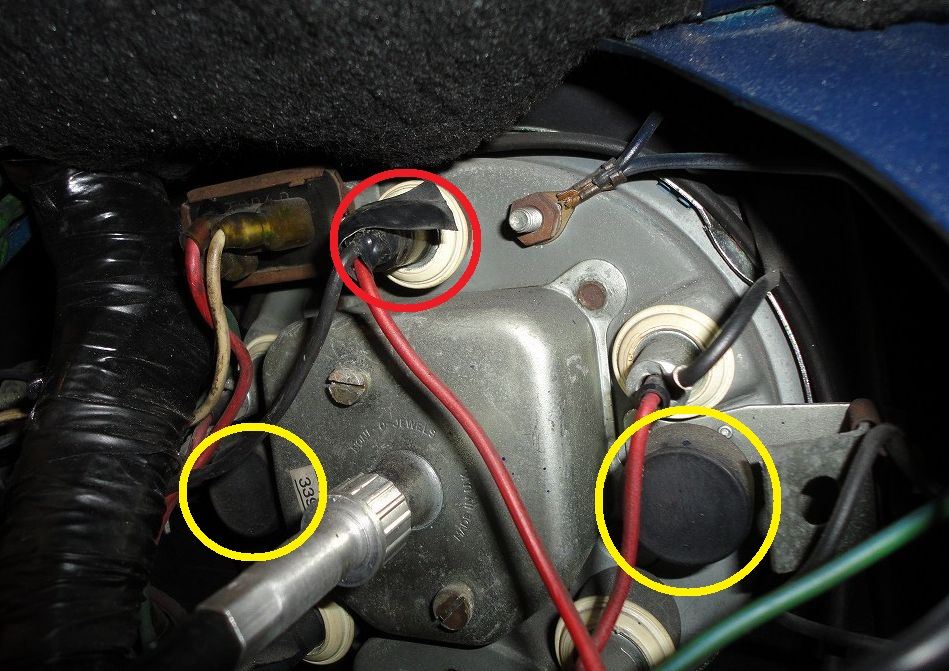

赤丸が緑のインジケーター、黄色がオレンジインジケーターのソケットで、メクラブタがしてあります。


RLそれぞれの電源はサイドターンランプにつながる配線から取り出しました。

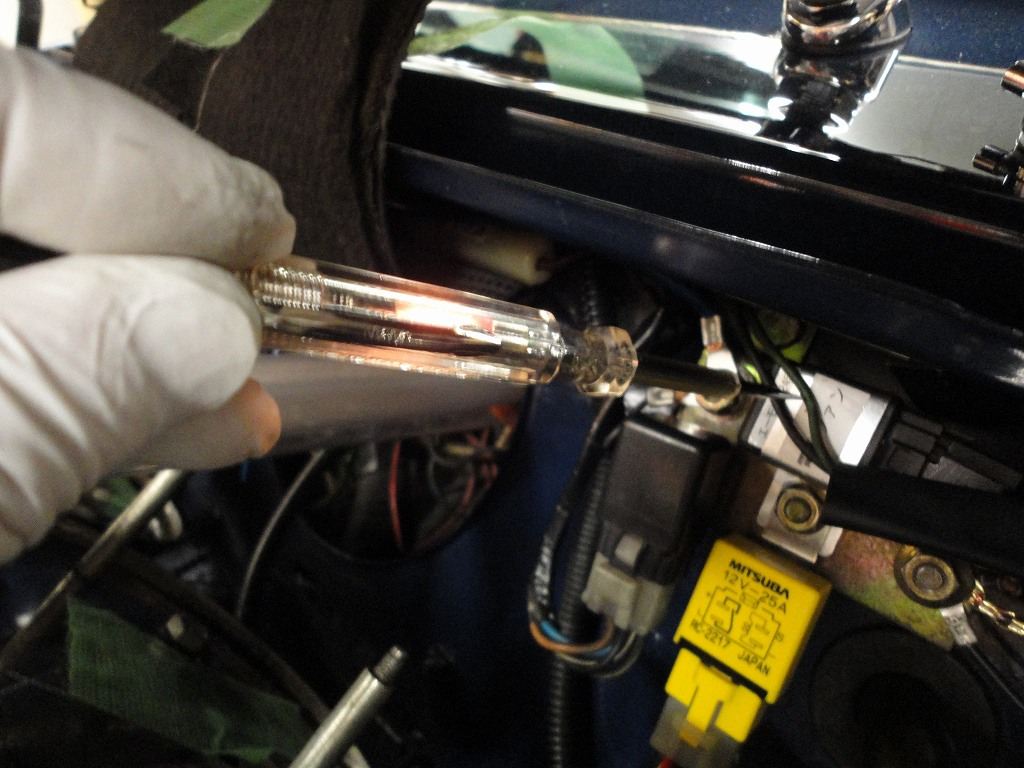

サイドターンから電線を辿っていって、目星をつけてテスターをプスッ。
右は緑白、左は緑赤でした。

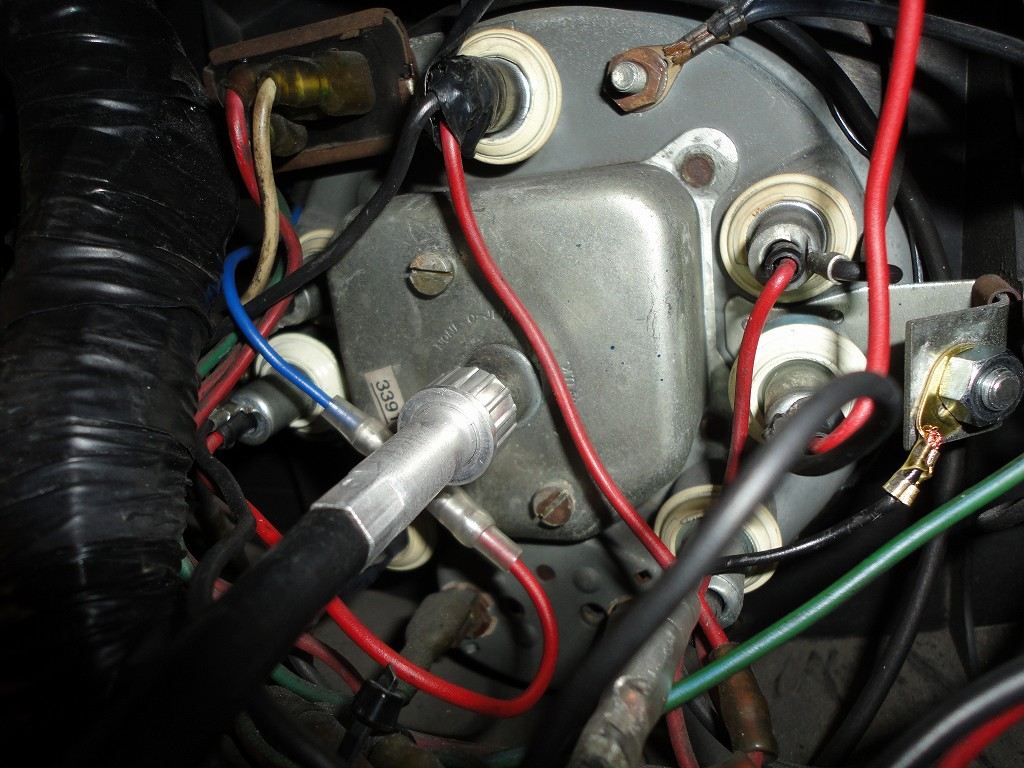

緑のインジケーターは電球を抜いてソケットを元通りに。

左右のオレンジにはポジションソケットを替えた余りを使いました。

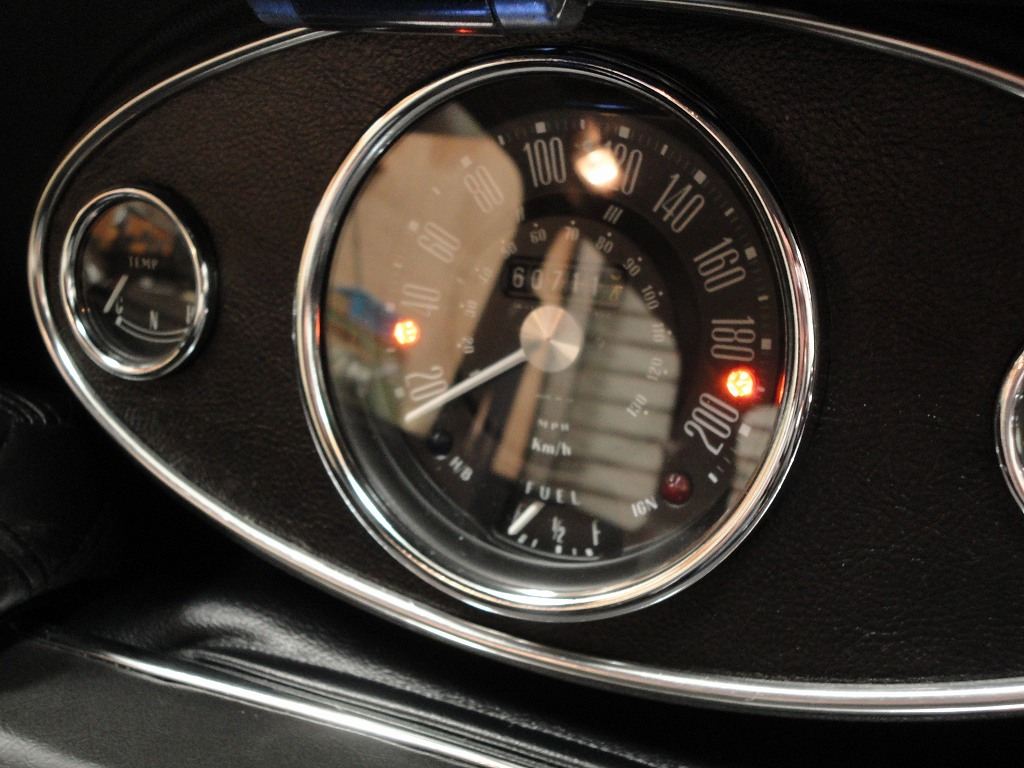

ウインカー左右それぞれ別に点く方がやっぱ自然ですね。(画像はハザード時です)


作業自体は簡単なんですが、サイドターンから引き出した電線を見せたくなかったので、既存のコレゲートチューブに入れるのに手間が掛かりました。
でも頑張った甲斐あって見た目スッキリ~。(^^)

作業完了後、1週間ぶりにミニを乗り回しました。
やっぱ楽しいなぁ~。(#^.^#)

ついでにコンビニ3軒回りましたが、完全出遅れみたいでした。(汗)
