３度までもズッポ抜けた▲製クイックシフト。

KADかサンワさんのに交換しようかとも思いましたが、エクステンションやノブを現状で合わせて作っているので、レバーの角度や長さが変わるのはイマイチめんどくさい。

ということで、KAD式の固定方法（純正の横ピンを抜いてネジ止め）で▲製を付け直そうかと。

↑潜って作業するのでウマに載せました。

でも、バラして考えてみたら、▲製では構造的にネジがほんのちょっとでも緩むと回って抜けることには違いないことに気付く。(>_<)

で、作戦変更。

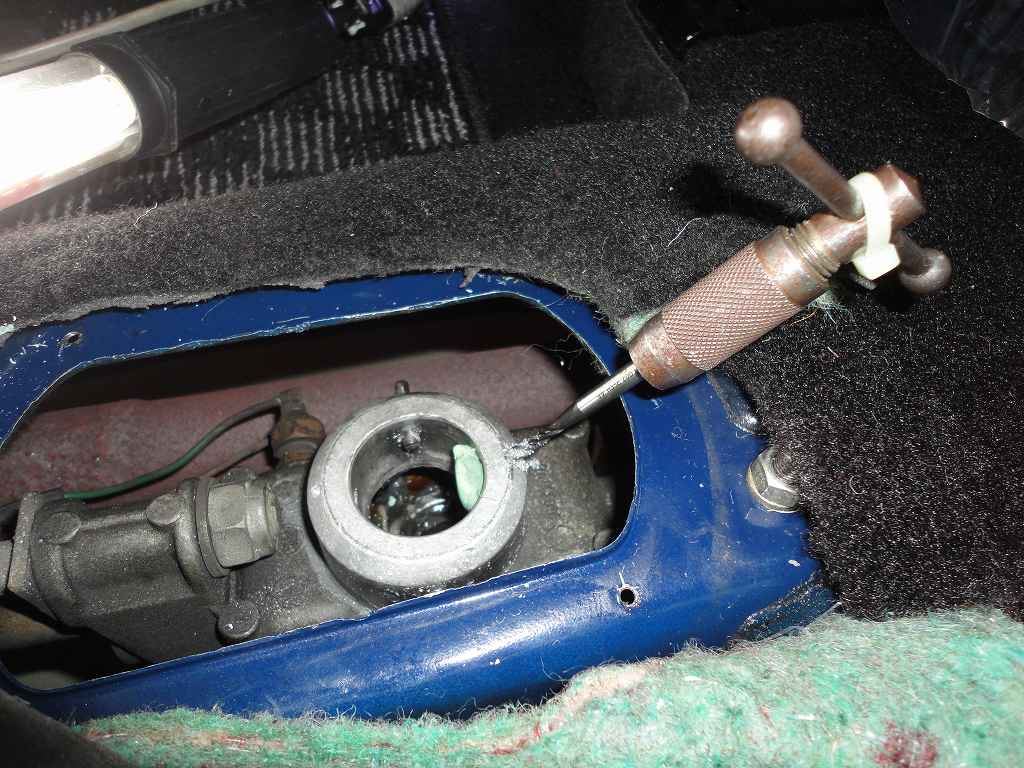

チェンジボックスに前後２か所M４のタップを立ててダイレクトにネジ止めしちゃいます。

ボックス内部に切粉が入らないように、穴開けとタップ切りのときは粘土でブロックしました。

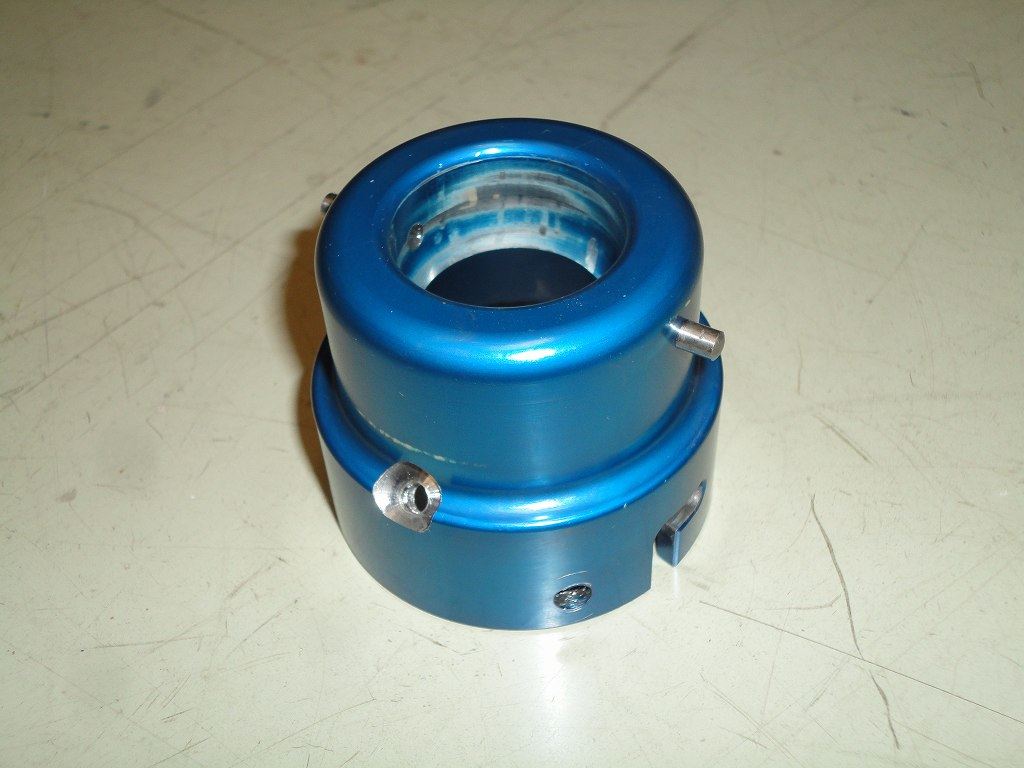

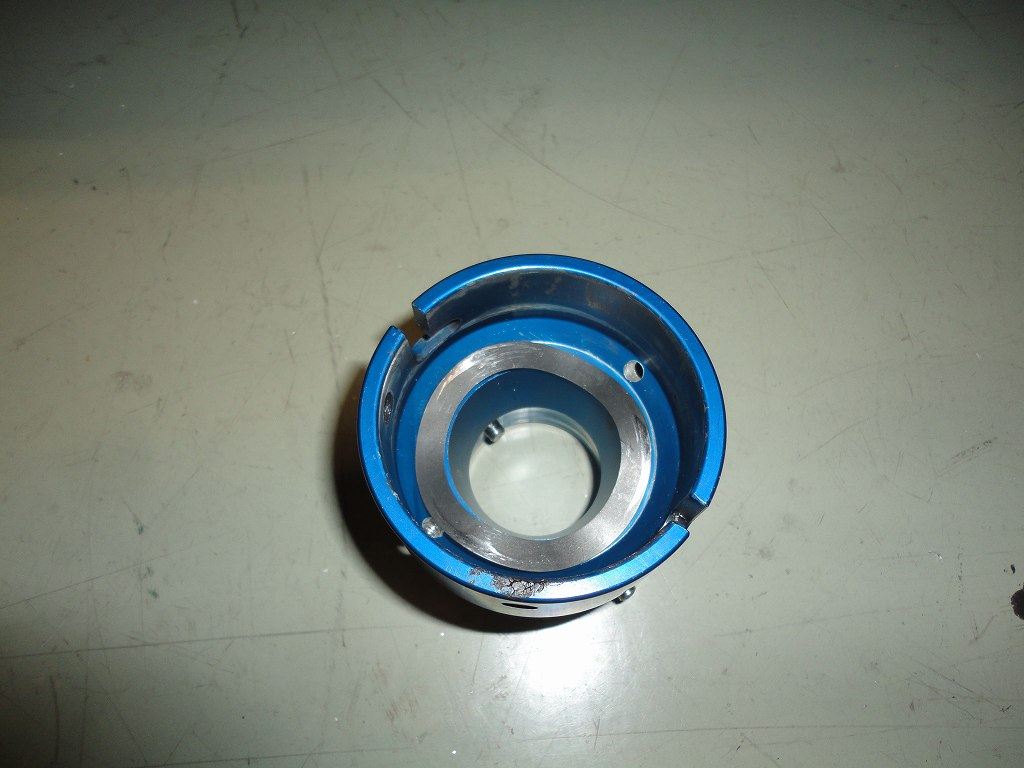

クイックシフト台座側にはΦ４．２ｍｍの穴を開けて、ワッシャが掛けられるようにΦ１０ｍｍの平面を作りました。

斜め４５度なので、角度と位置合わせは慎重に。

台座とチェンジボックスの間には本来ウェーブワッシャが入って隙間を埋める作りです。

が、元々のロックボルトがほんのちょっとでも緩むとワッシャのクリアランス分カタカタ動いて、これが回る⇒すっぽ抜け、の大きな要因と思われます。

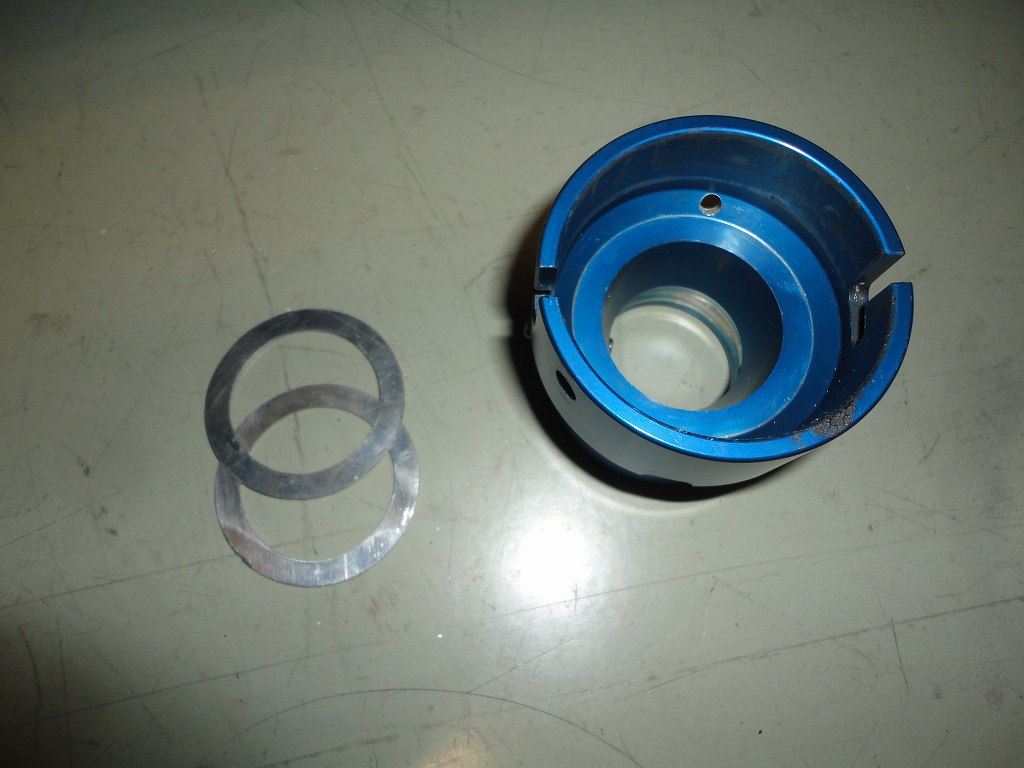

なので、ウェーブワッシャはやめて、１mm厚のアルミを同寸に切り出したものを２枚入れました。


前後からＭ４のキャップボルトで固定。加えて元々のＭ６ロックボルトにはダブルナットを掛けて緩み防止。

もう流石にびくともしません。

シフトフィールも節度感出てヒジョーにいい感じです。
ナンボなんでも今度は抜けんでしょ。(笑)
