ミニのクーラーコンプレッサーはオルタにベルトを掛けるためにダブルプーリーになっています。

ヤフオクでいろんなコンプレッサー見ましたけど、ダブルプーリーになってるのなんて全然見かけません。

元々クーラーなんて考えてないミニに日本で無理くそ付けるために編み出したヘンタイワザなんでしょうね。

いずれにしてもワゴンRのコンプレッサーをミニに流用するためには、ダブルプーリー化しないといけません。

【　A案　】

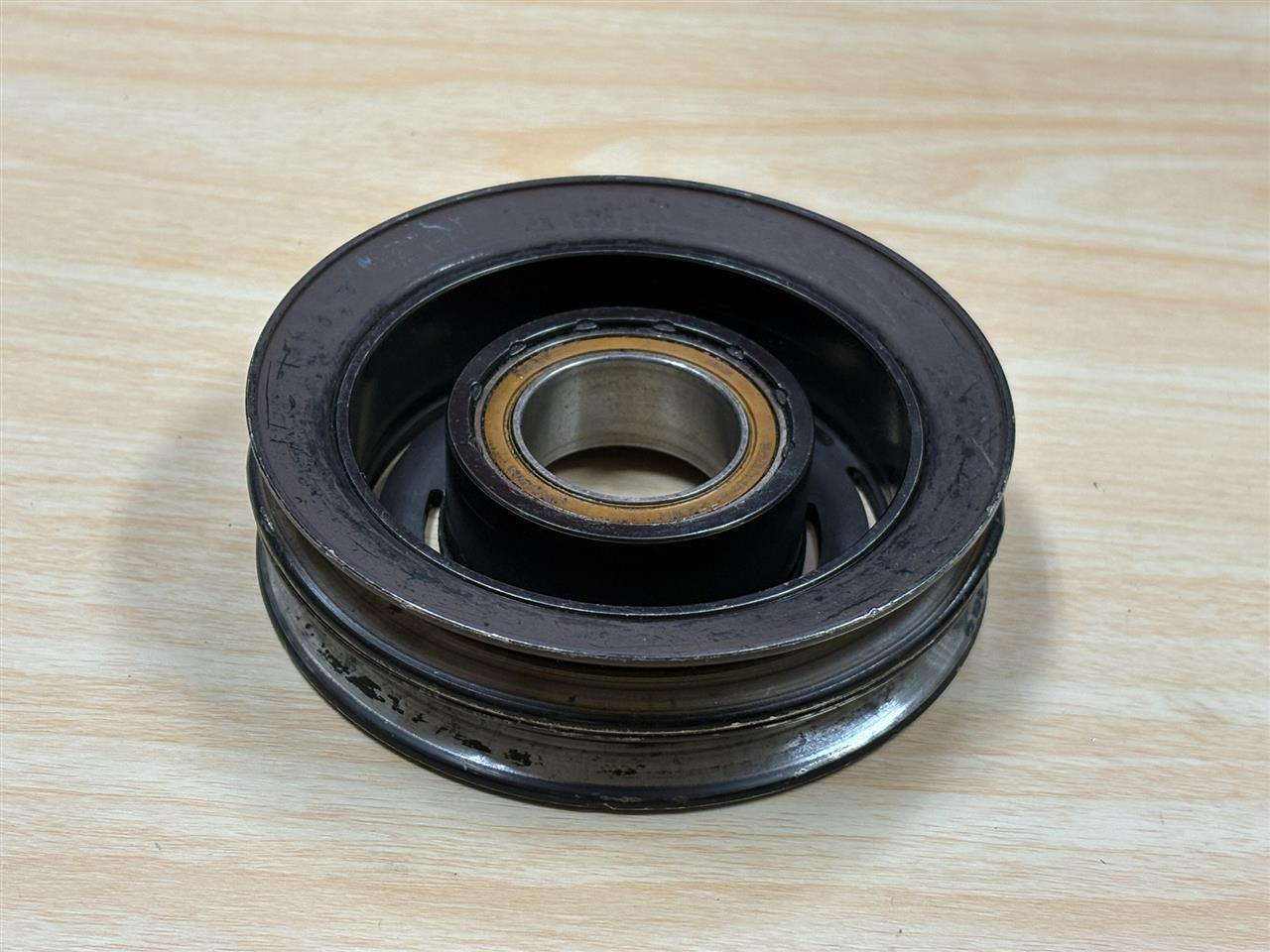

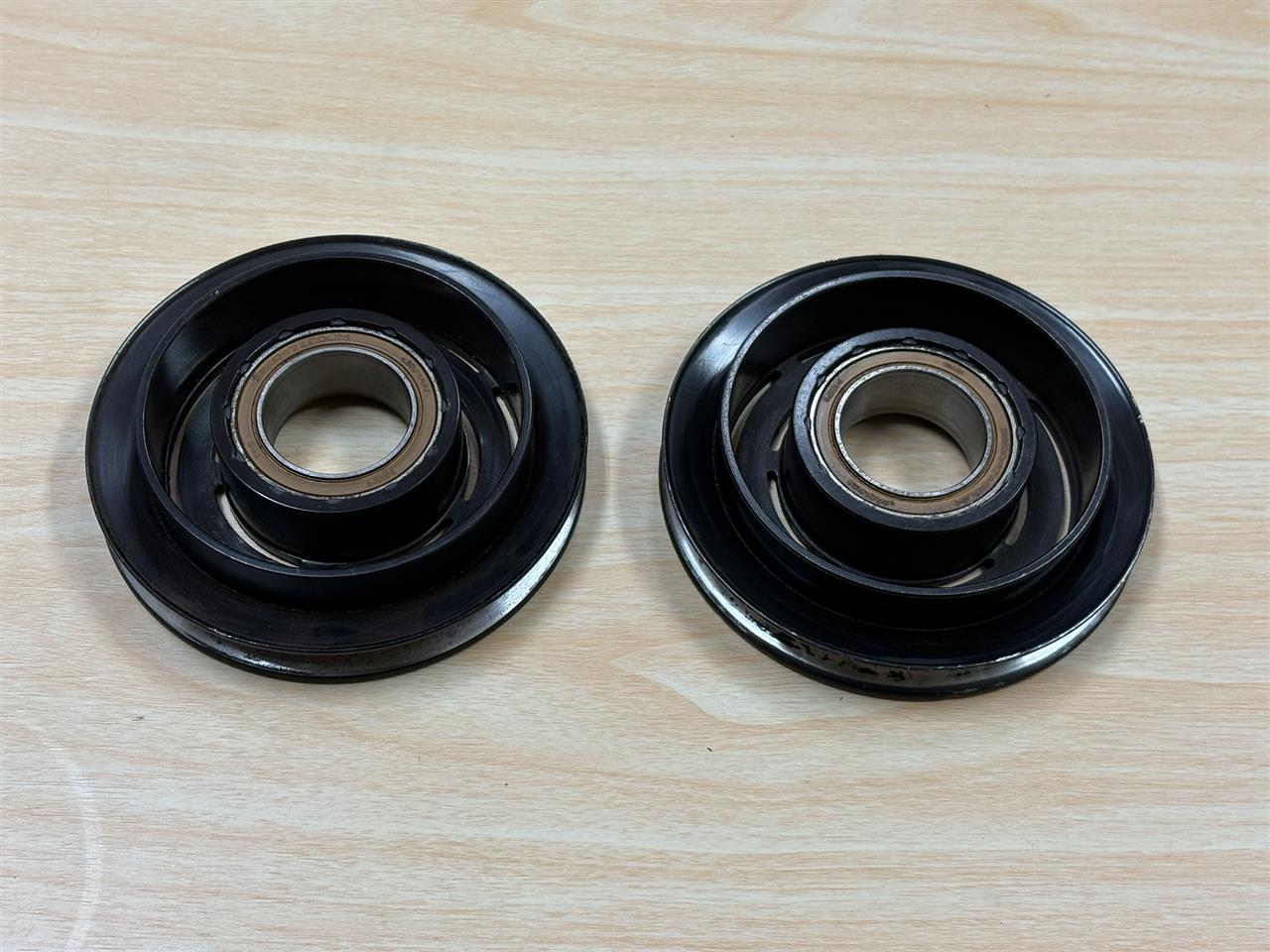

ワゴンRのコンプレッサーのプーリーを2個入手して、

（じつは1個はエブリィ用ですけど、同じなのでワゴンR用としておきます）

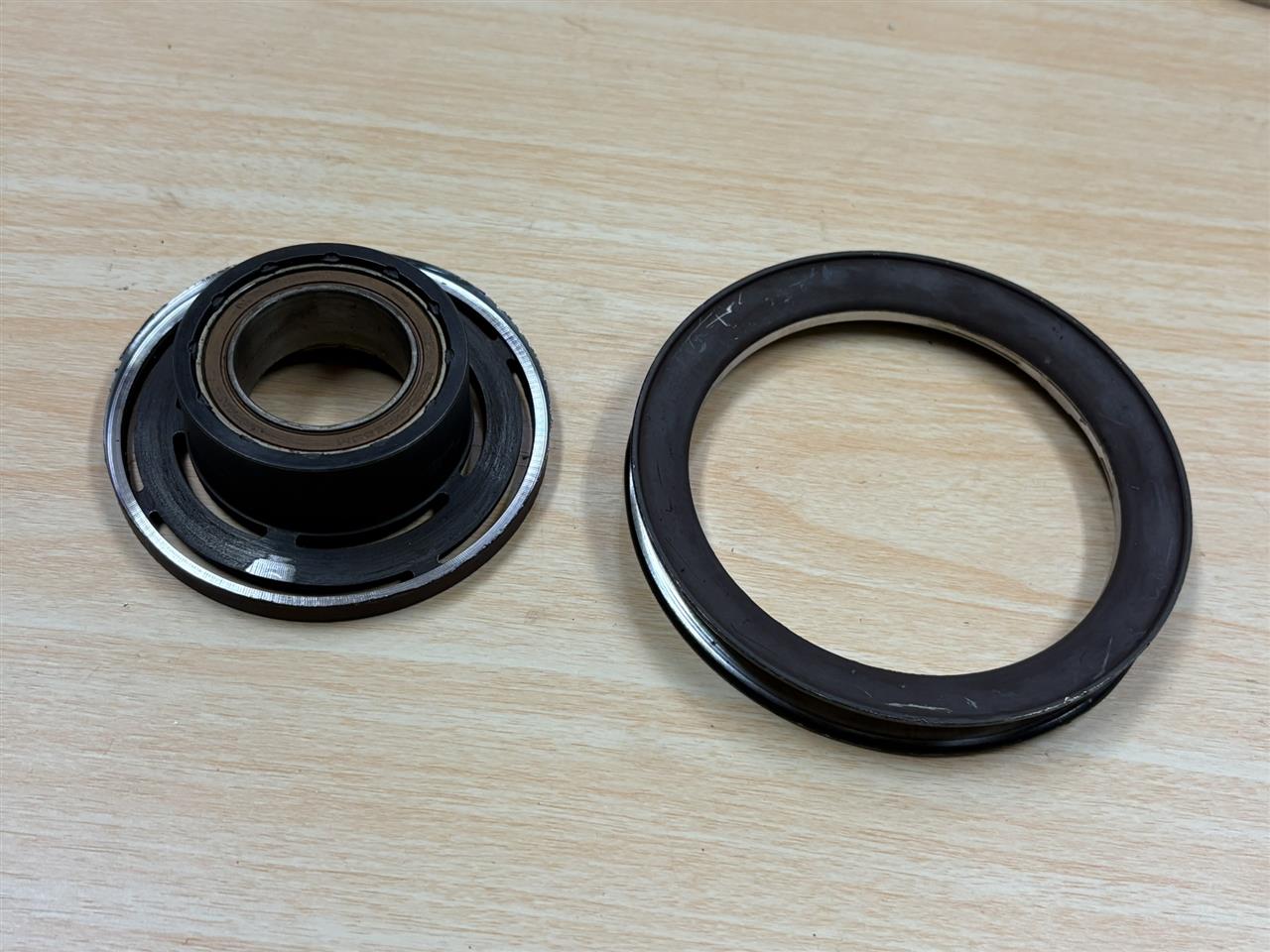

1個のプーリーを分離して、


ニコイチする。

実際には溶接してもらう必要があります。

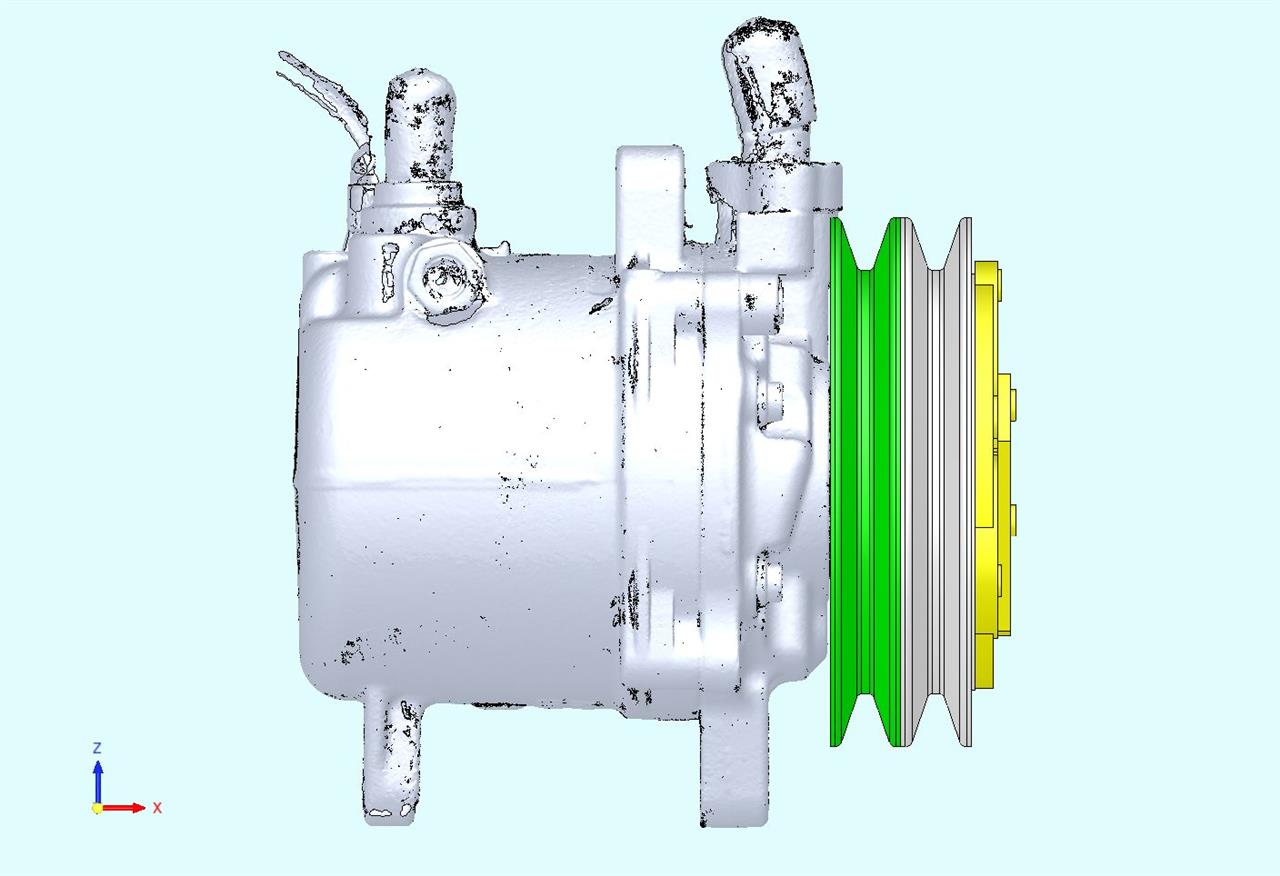

こないだのスキャンデータに重ねてみると、

1.5mmほど干渉するようです。

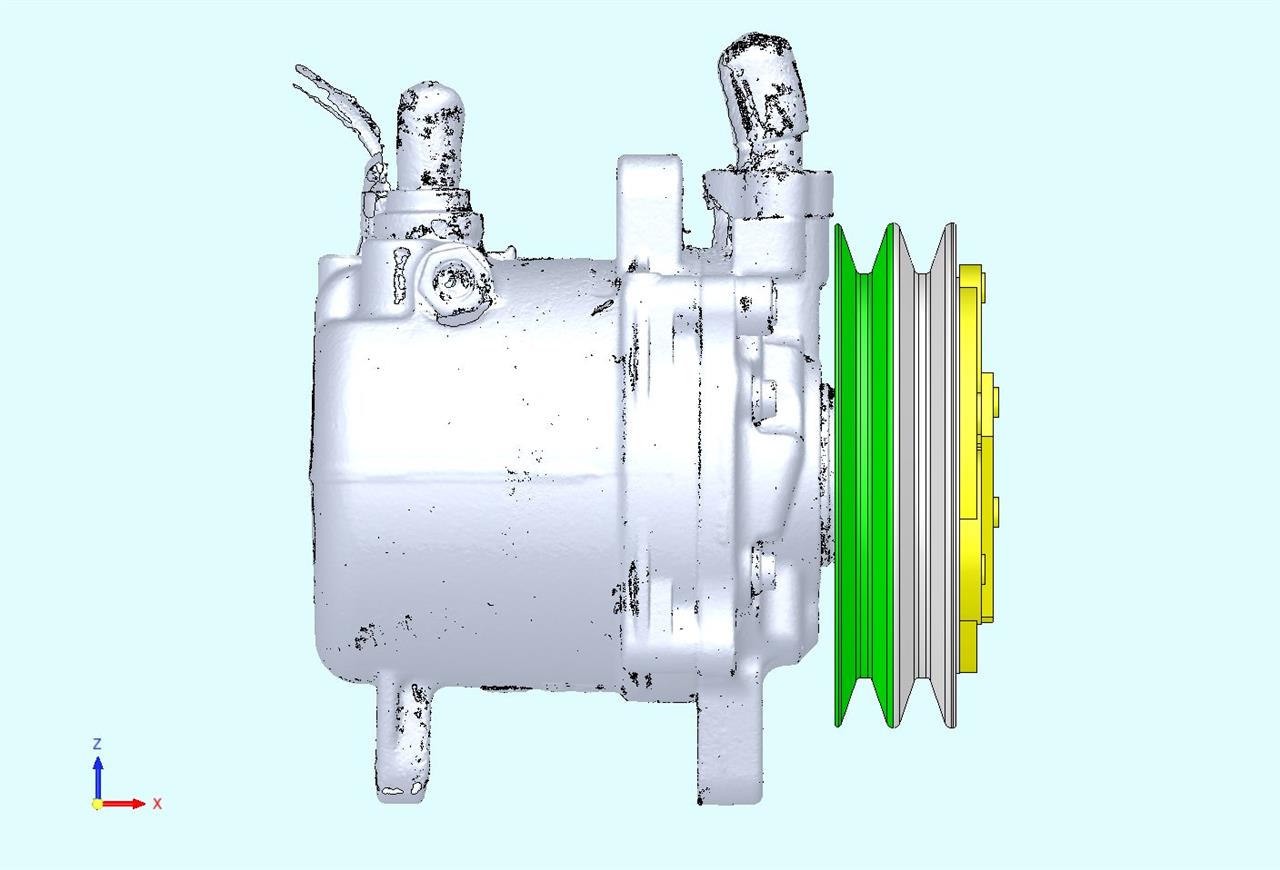

各プーリーを片側1mmずつ削って幅を詰めると、

ギリセーフっぽいですね。

【　Ｂ案　】

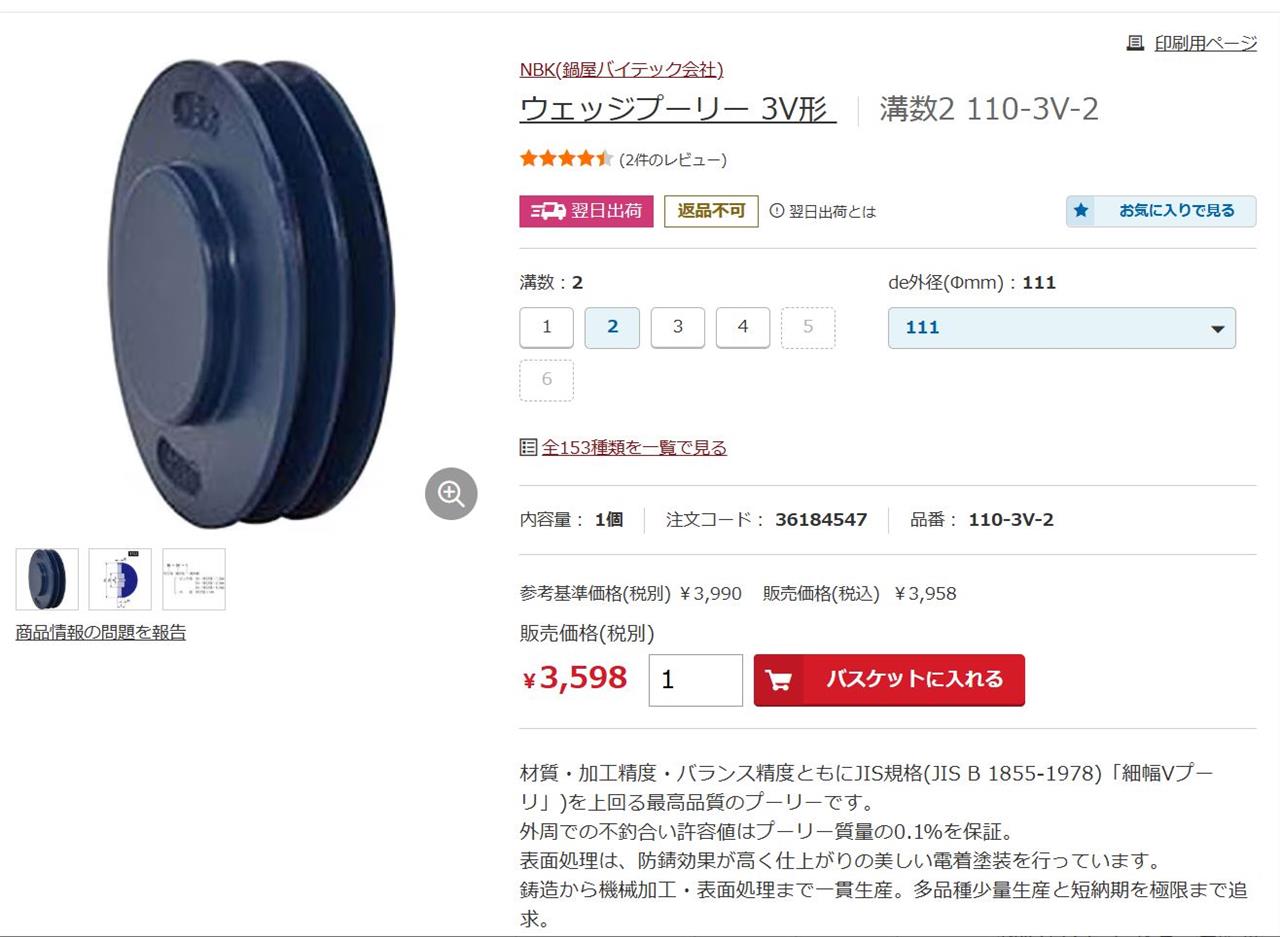

モノタロウで見つけた穴の開いてないダブルプーリー。

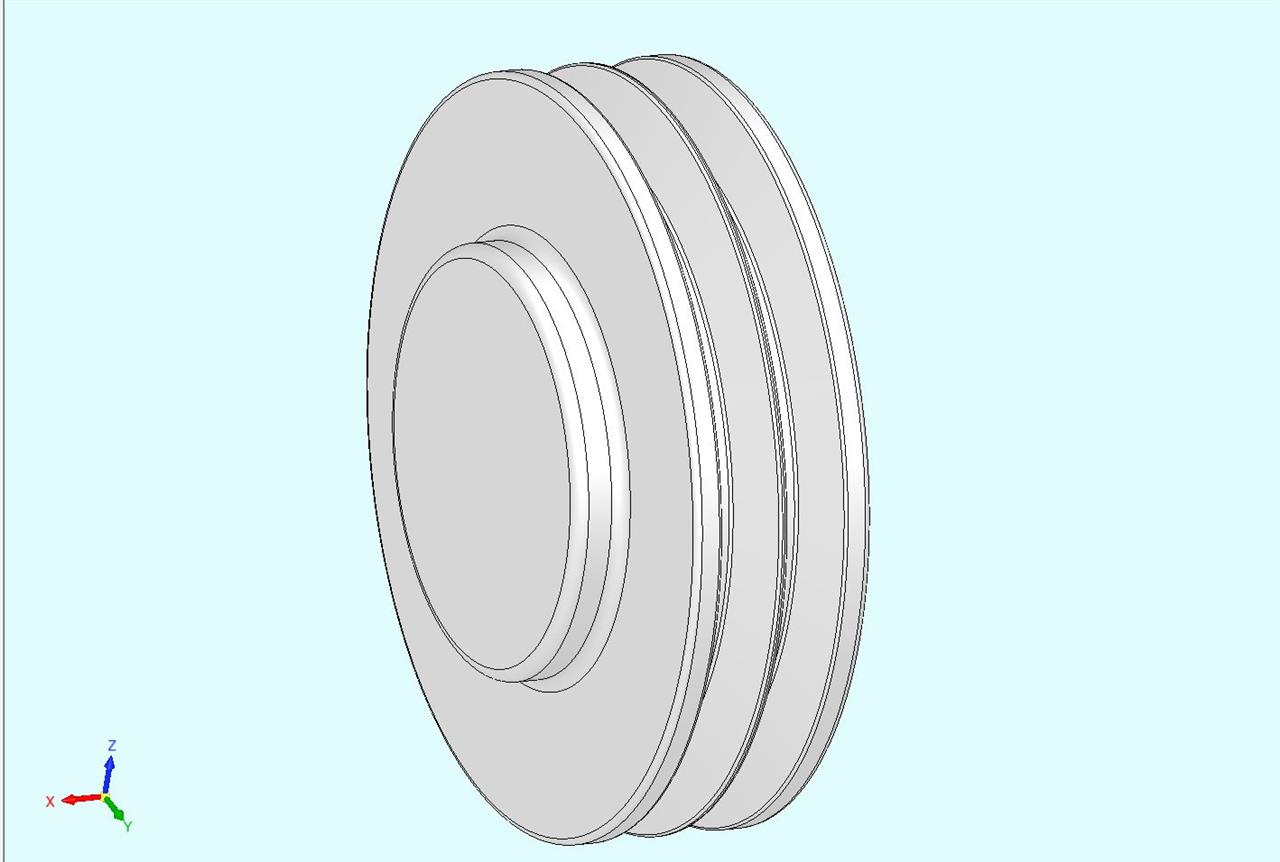

2次元CADデータがダウンロードできたので、3次元化しました。

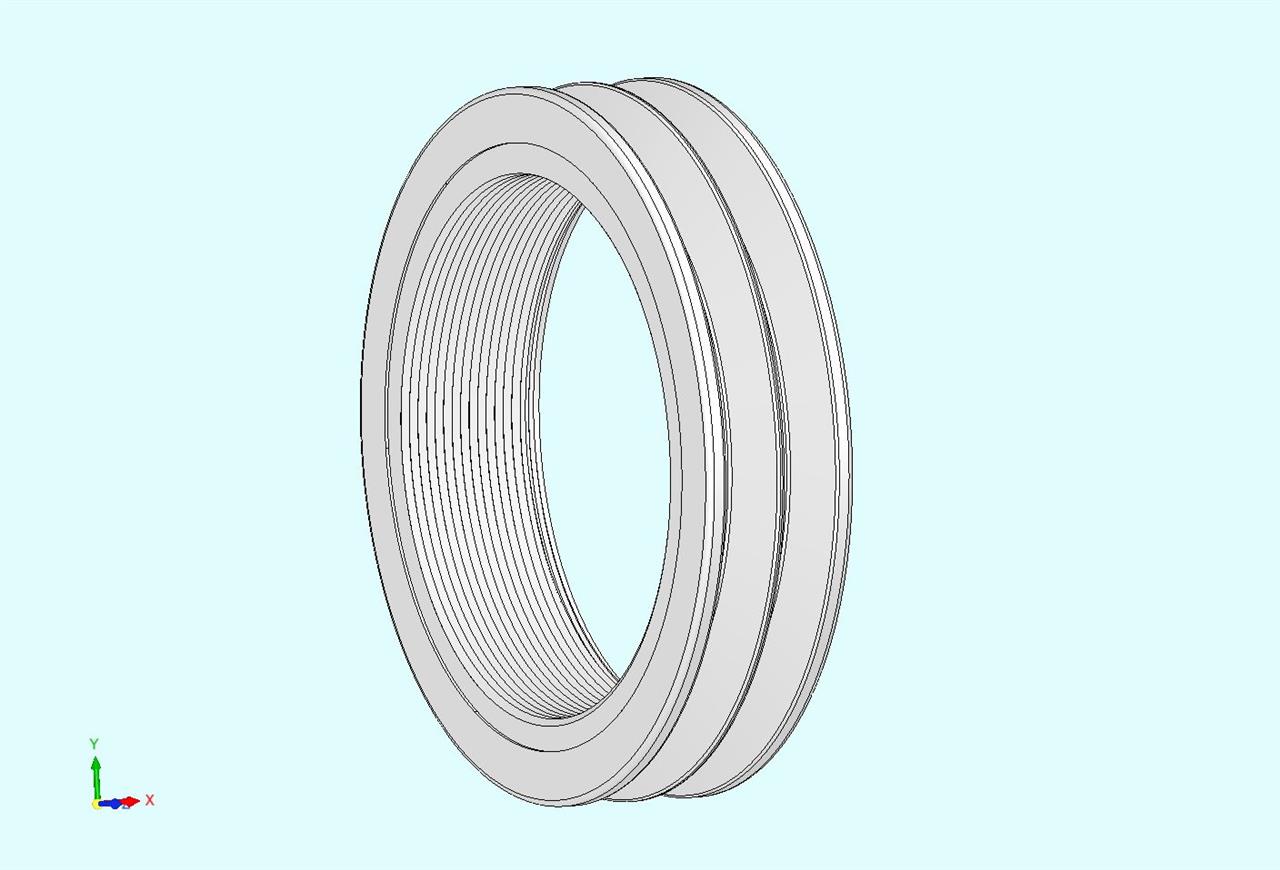

これの中をくり抜いて、内ネジを切ります。

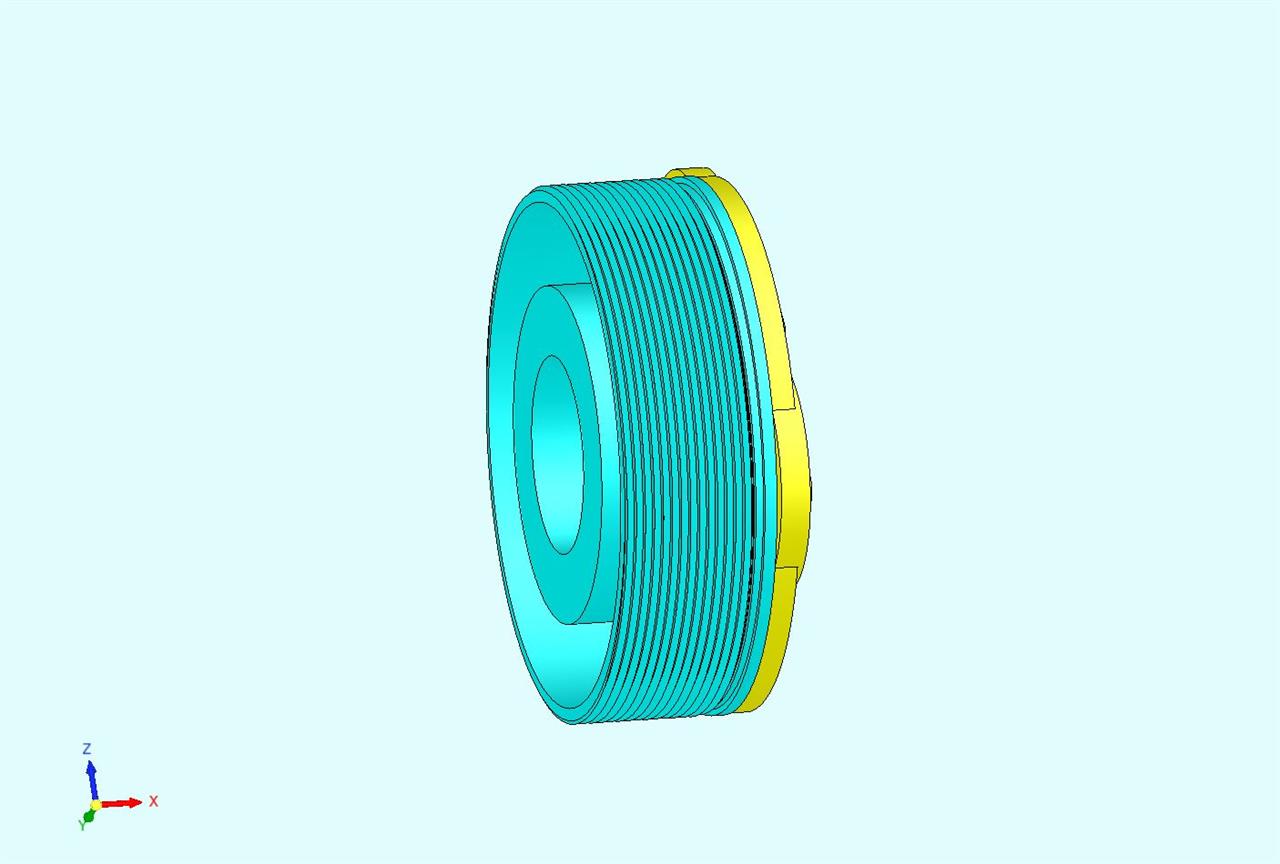

んで、ワゴンR用プーリーはベルトの掛かるところを削り飛ばして外ネジを切ります。

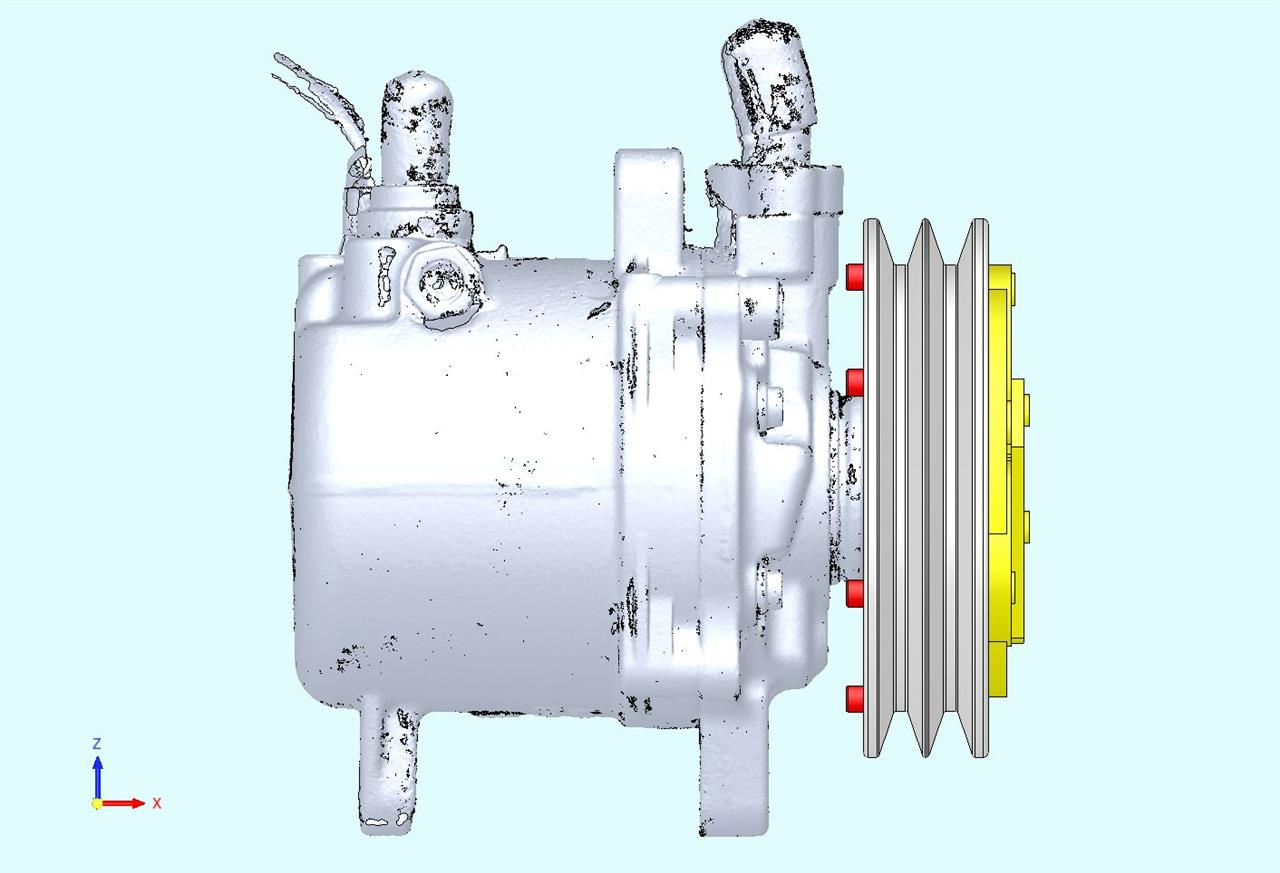

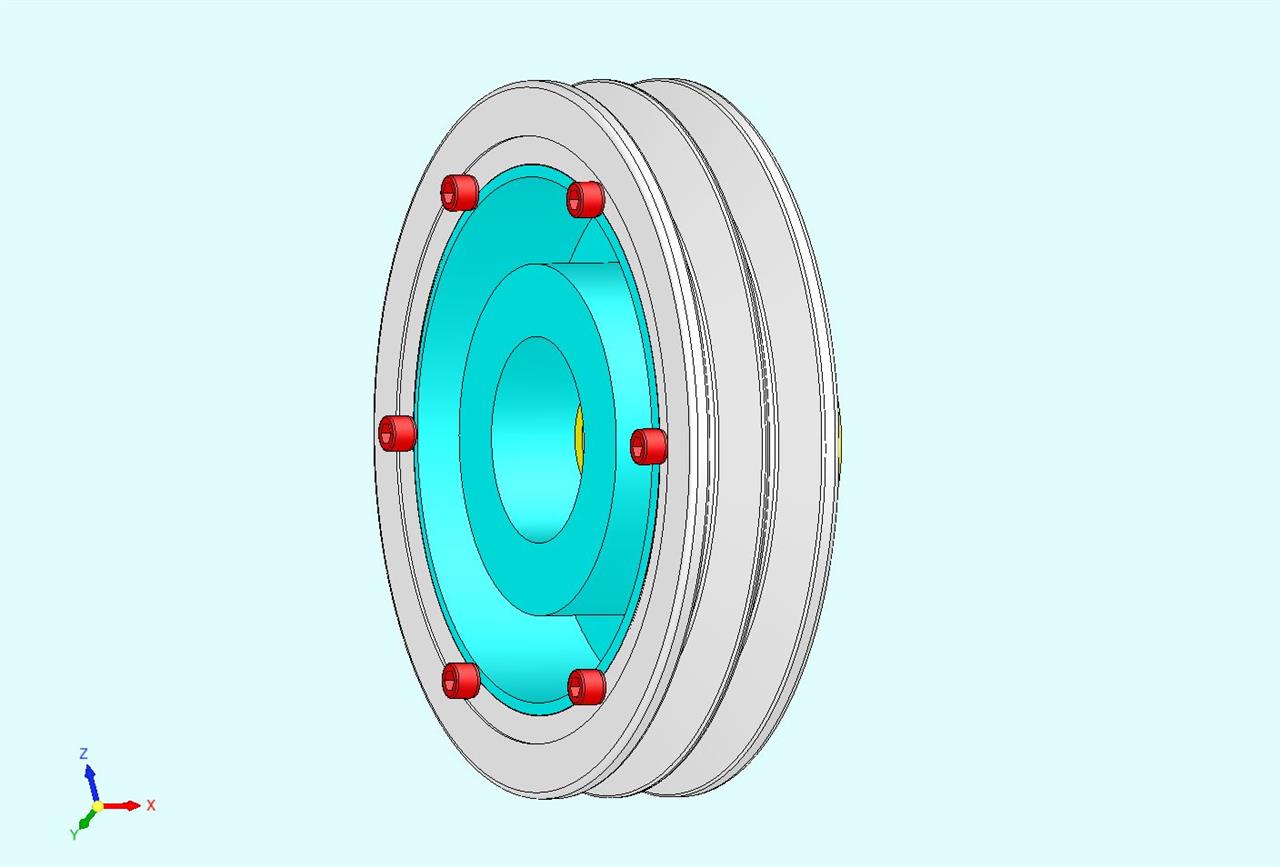

クルクルって合体して、回り止めに6か所M4ネジ。

もしくは点付け溶接ですね。

こっちのプーリーの方が幅狭なので、コンプレッサーには干渉しないようです。


ただ、プーリーが鋳物なんで重たそうなんですよね。

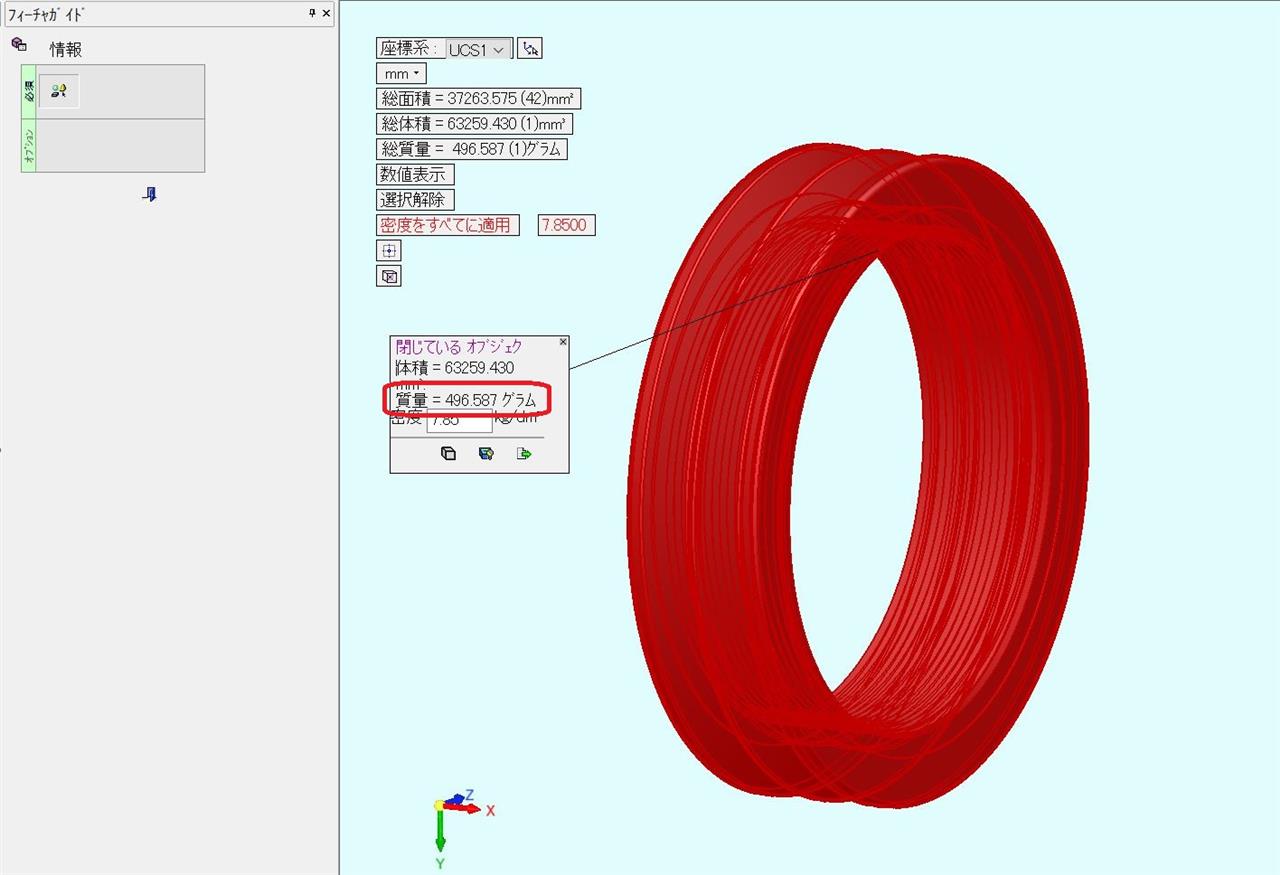

内側をくり抜いた状態で約500ℊ

これにワゴンＲプーリーの中心部を足すと1kgちょっと。

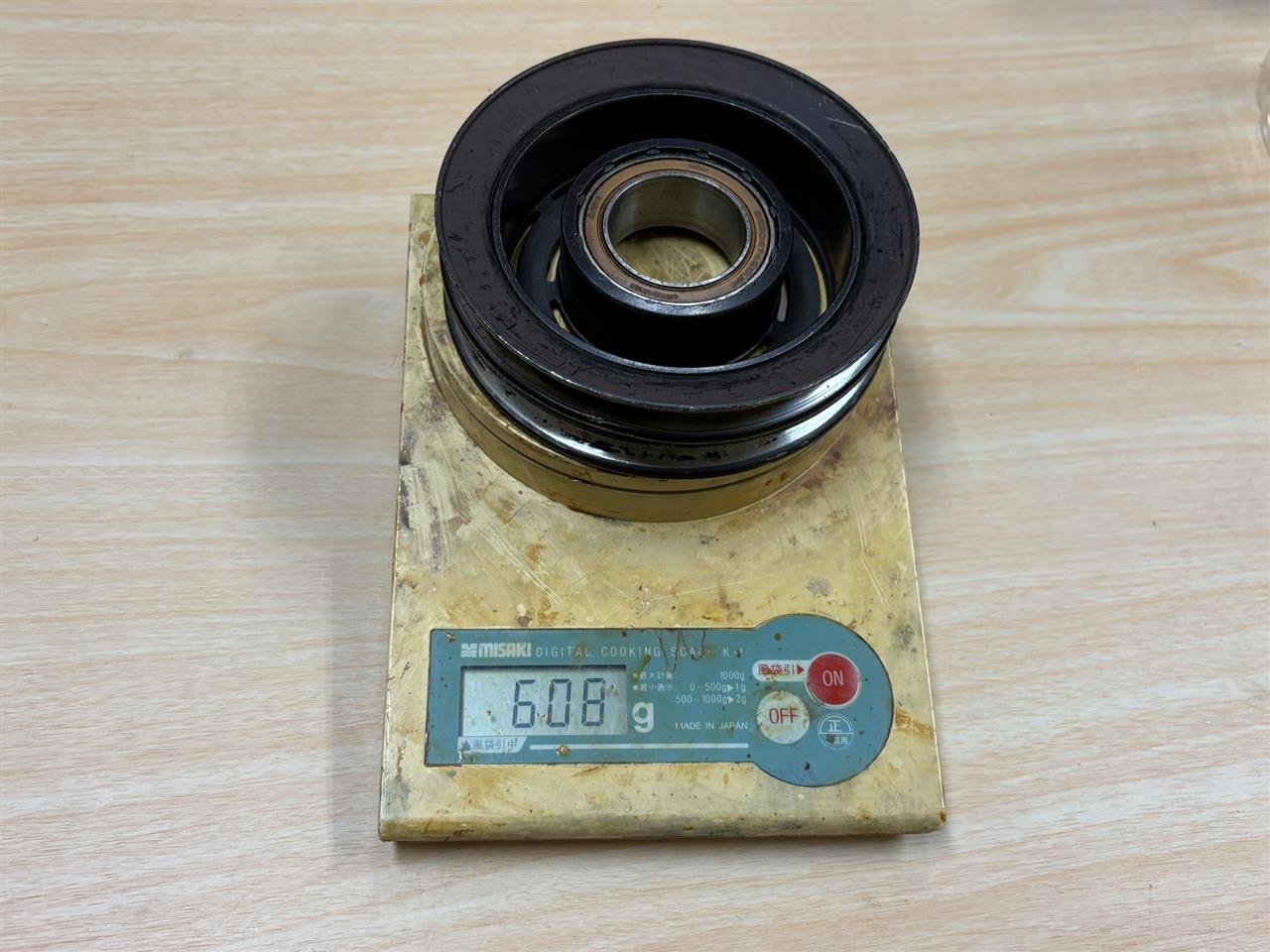

ワゴンRプーリーニコイチだと608ℊ


やっぱ回るとこは軽い方がいいですよね。
鋳物の青いダブルプーリーの方がかっこよさそうなんだけどね。(笑)
