何回もガレージと行ったり来たりしてフィッティングを確認しながら組み立てて行きます。







なんとかまとまりました。

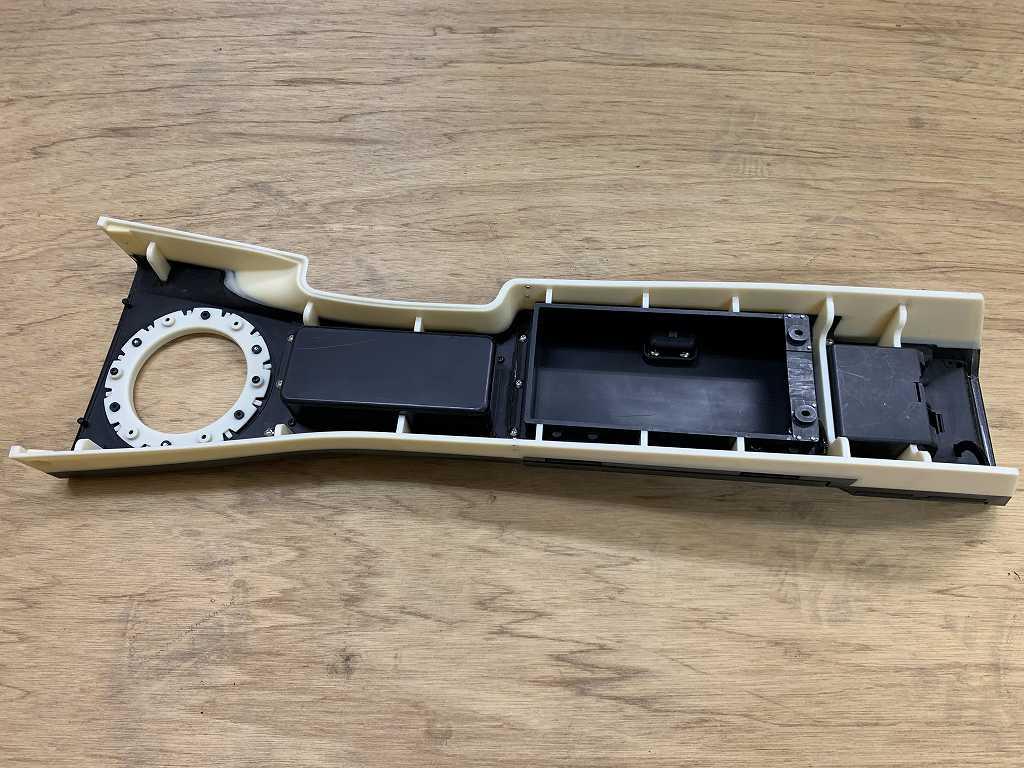

裏から。

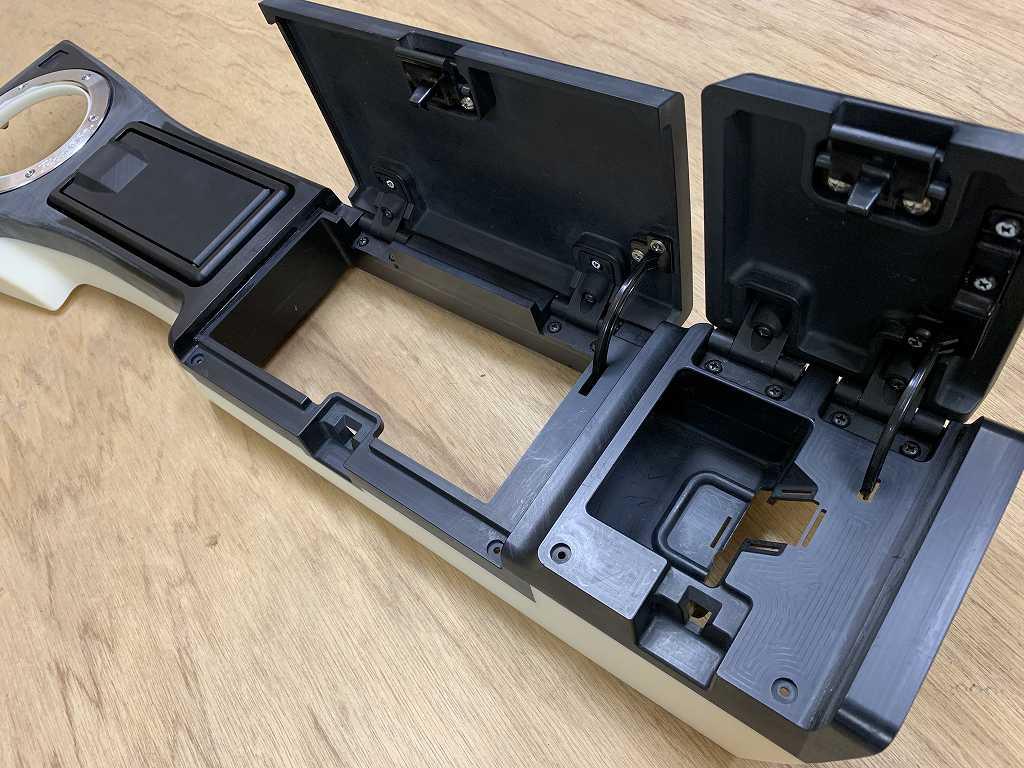

小物入れとは別に開閉のリッドが２ヵ所。

ヒンジやストッパーは元々のとオクで買った中古品のと２台分使いました。

側面の下のラインがフロアトンネル沿いに微妙な曲線になるので難儀しましたが、最終的には満足のいくフィッティングになりました。

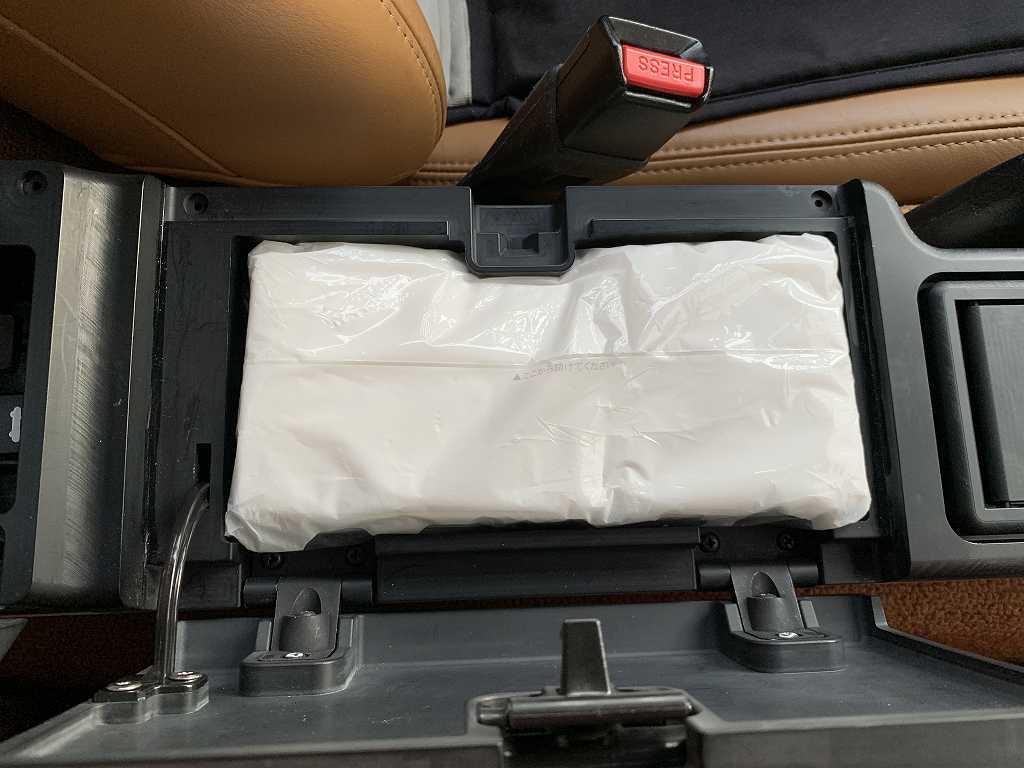

花粉症の必需品も収納です。(^^;


結局深さが足りなくて、底はナシになりました。

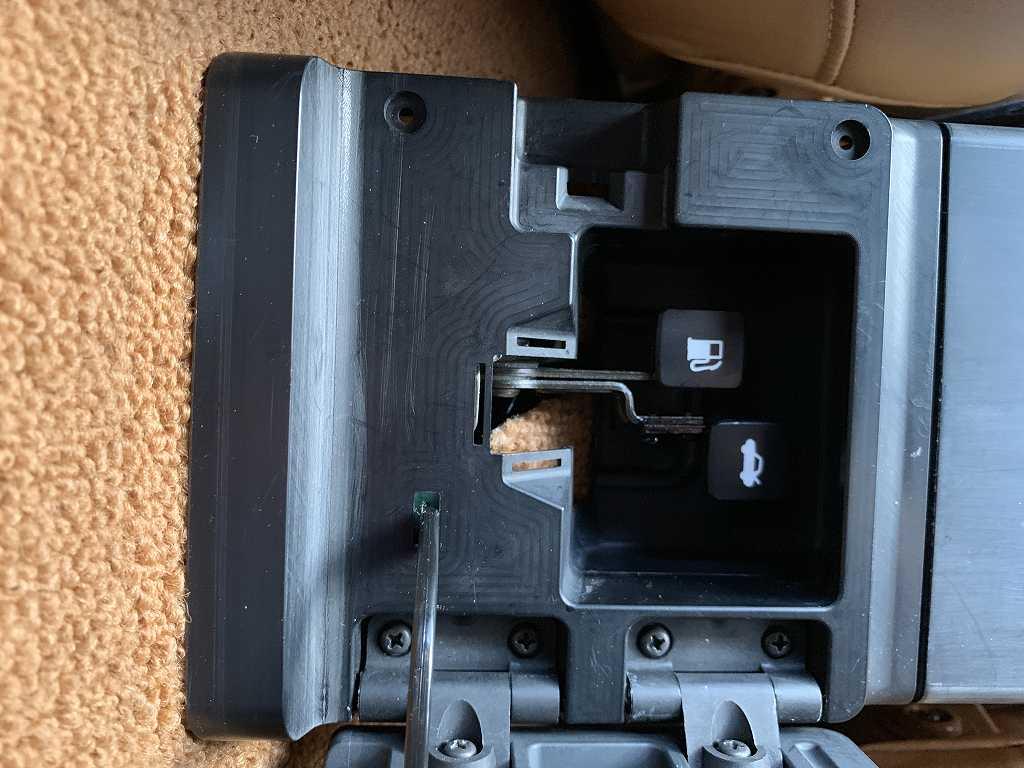

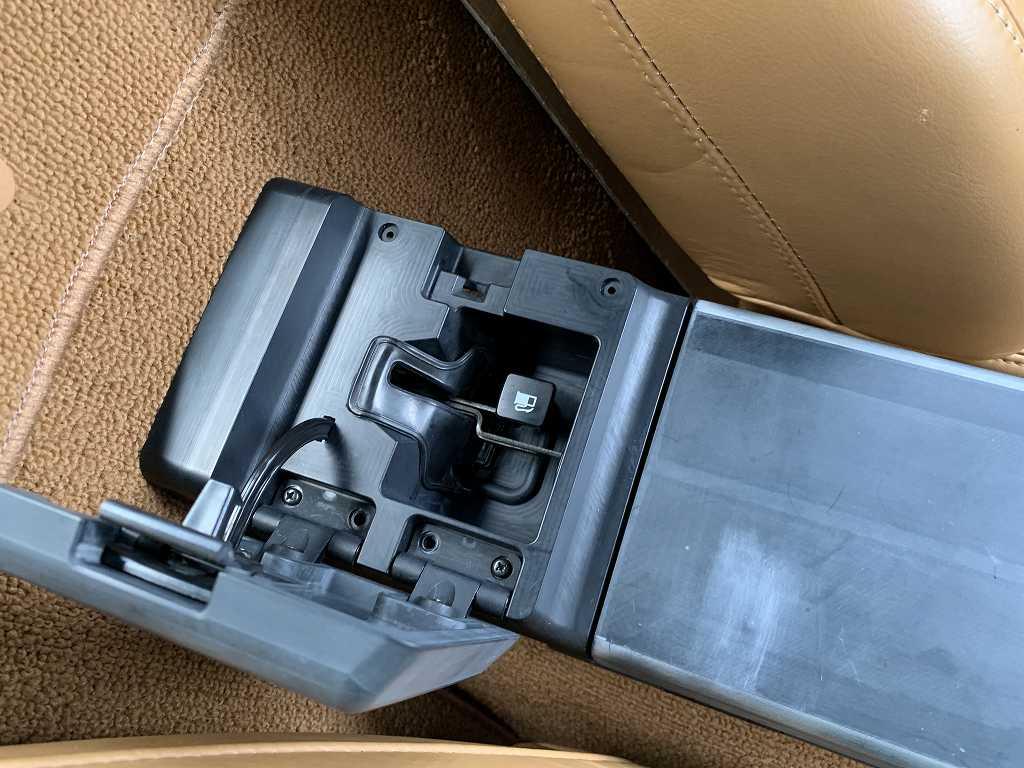

ちょん切ったトランクオープナーのレバーも予定通りコンニチハ。

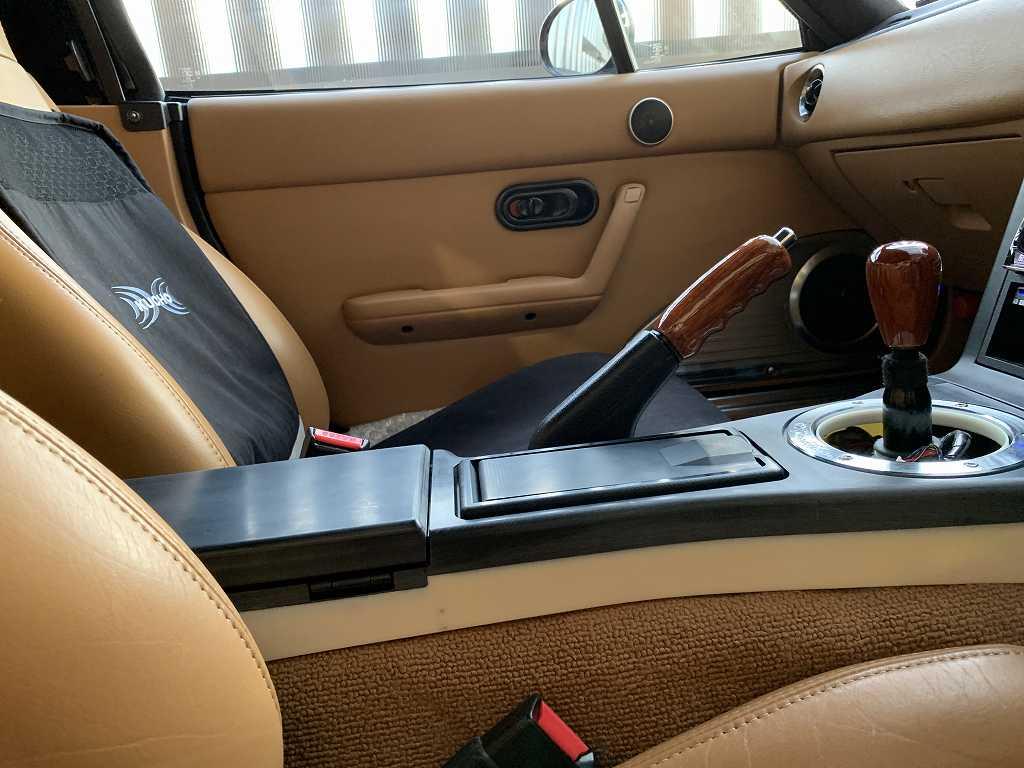

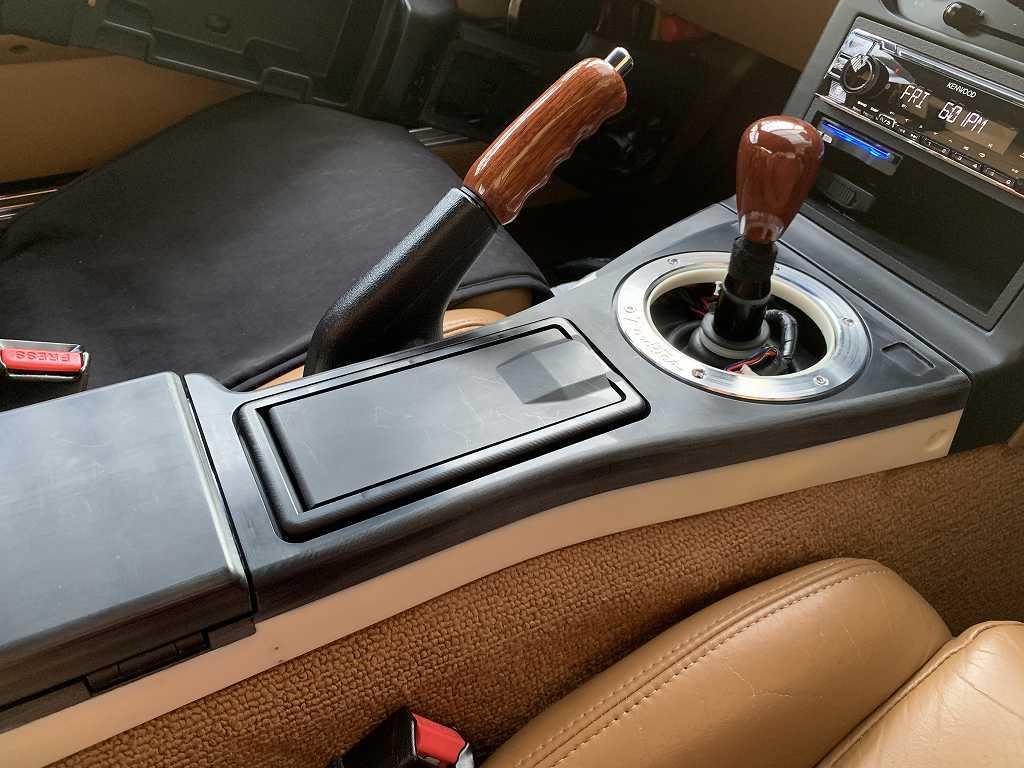

コントロールパネルとのクリアランスも均一になりました。


サイドブレーキレバーとのクリアランスも純正と同じ感じです。


これでシフト操作時に肘をぶつけることはないでしょう。(^^)

最終的には接着剤で一体化しますが、フィッティングが確認できるように、各パーツはネジでも組み立てられるようにしています。



側面下部は付けないで置いてみます。

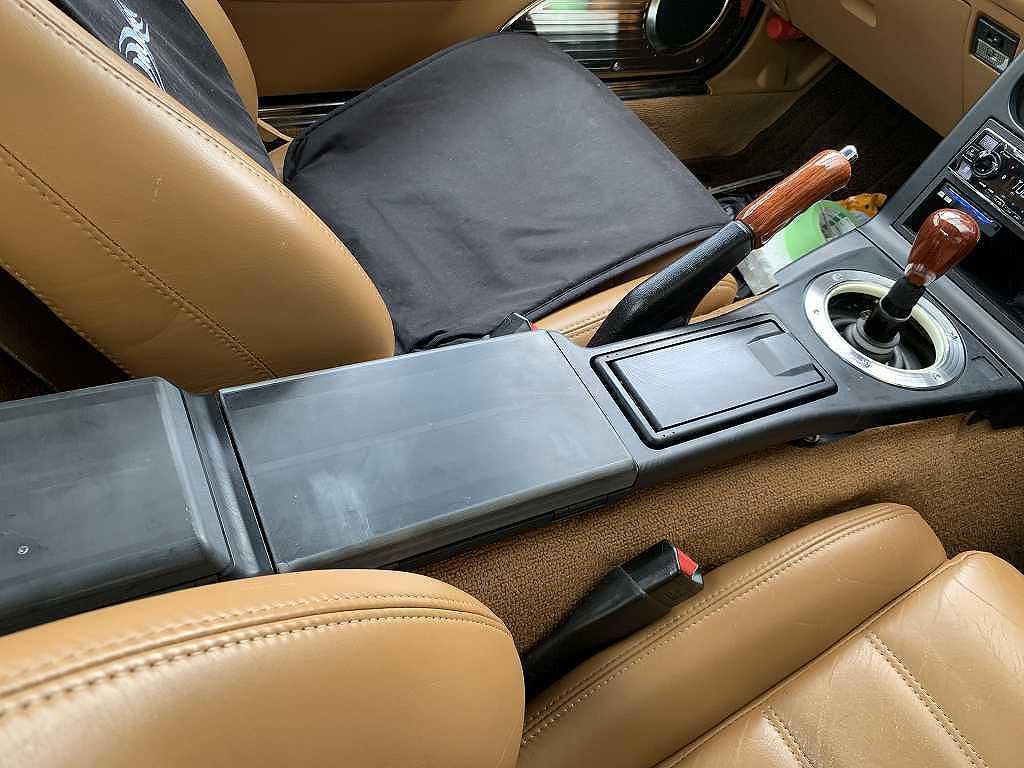

一発でフィッティングが決まるとは思ってないですが、とりあえずはマズマズかな。

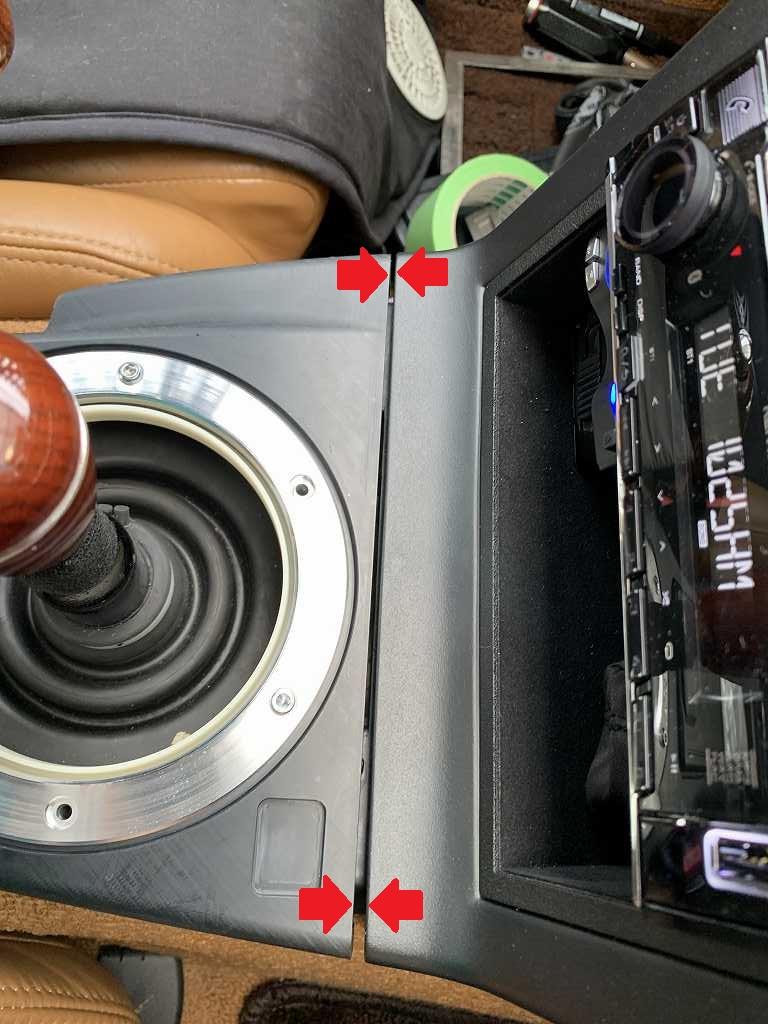

オーディオ／エアコンのセンターパネルとの接合ラインが何故か右開きに。

角度にして0.4度くらいズレてます。
シフトリングの位置にも影響するので、このパートは作り直しですね。

ここは予想の範囲内ですが、トランクオープナーのレバーが干渉して引けません。

コンソールの全長も数ミリ長いみたいで、後が行き当ってます。
レバーの位置からするとコンソールはもっと下に付くはずです。

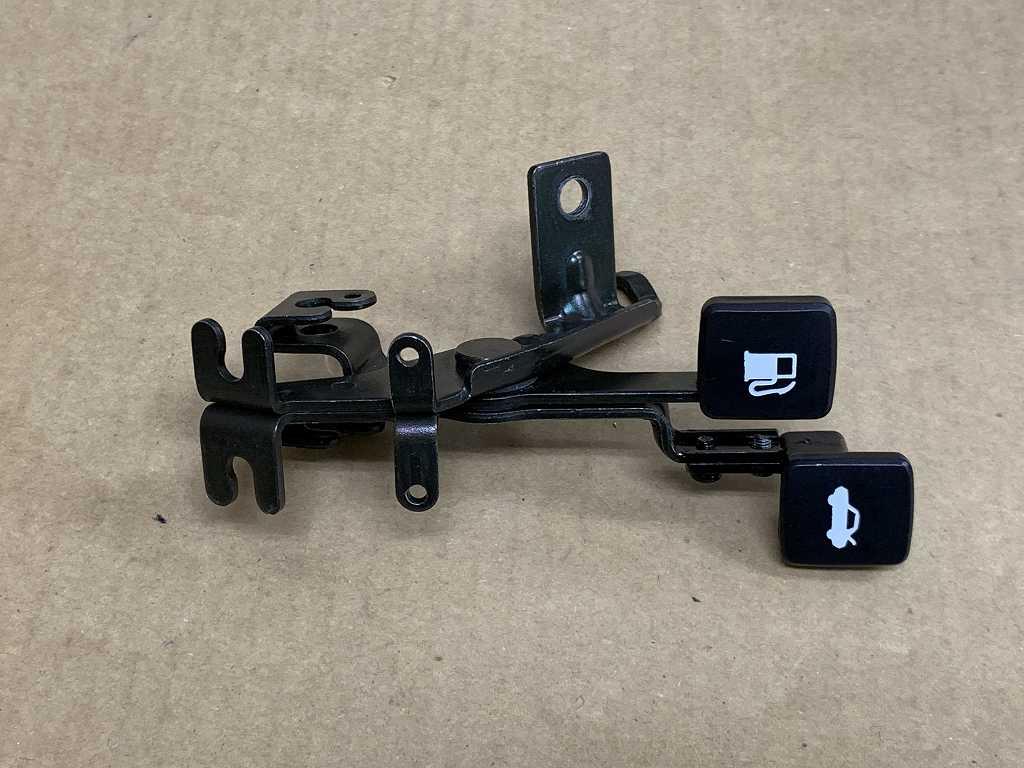

オープナーはちょん切って短くしました。

溶接はできないので、重ねてねじ止めしました。

暑いの次は台風でどこにも行けないですね。

工作が捗ります。(笑)

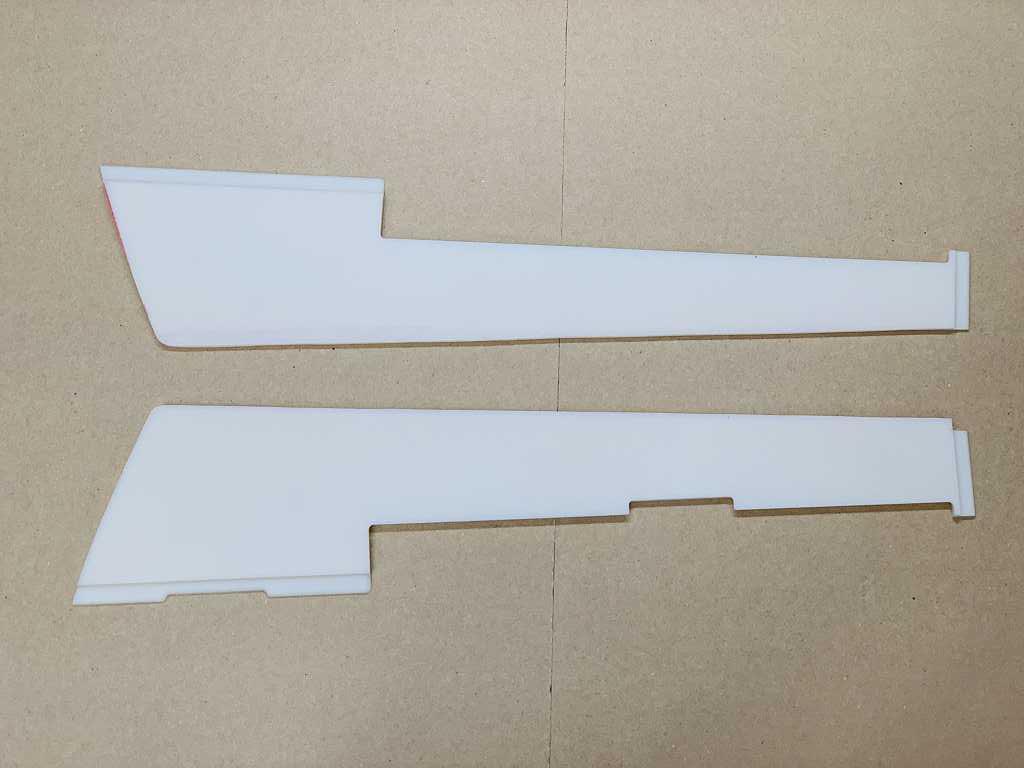

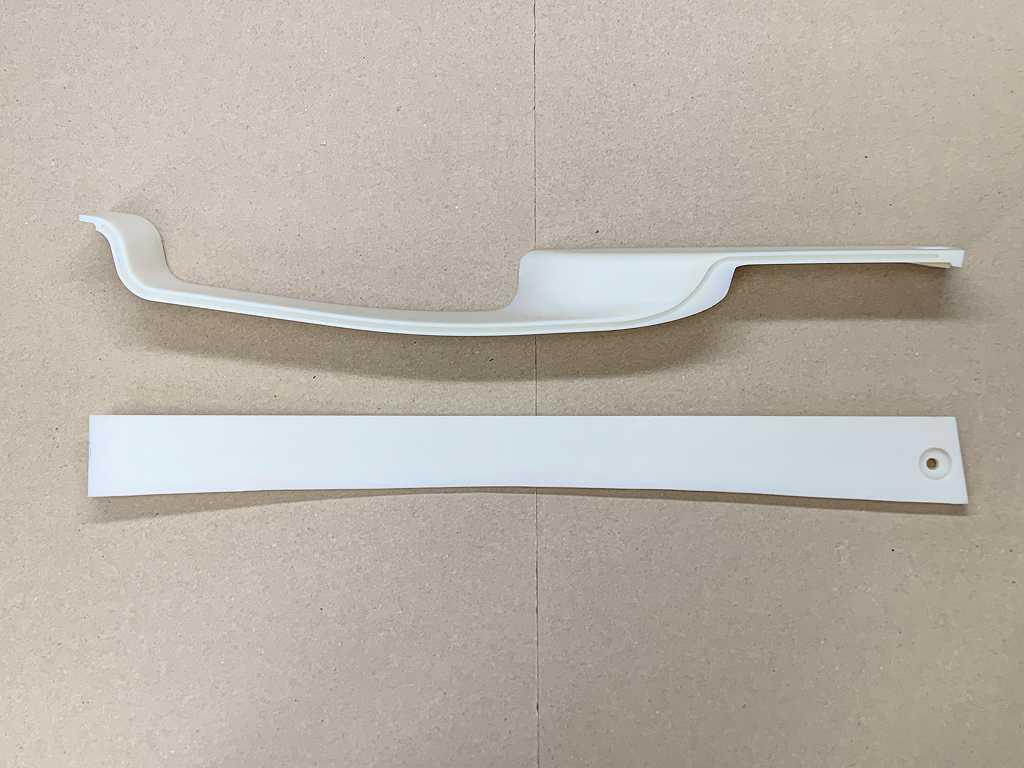

今日は左右の側面です。



前半分。

ドアグリップ同様にレザー加工してもらうので、見えなくなる側面は材料の都合で黒じゃないです。

後半分。

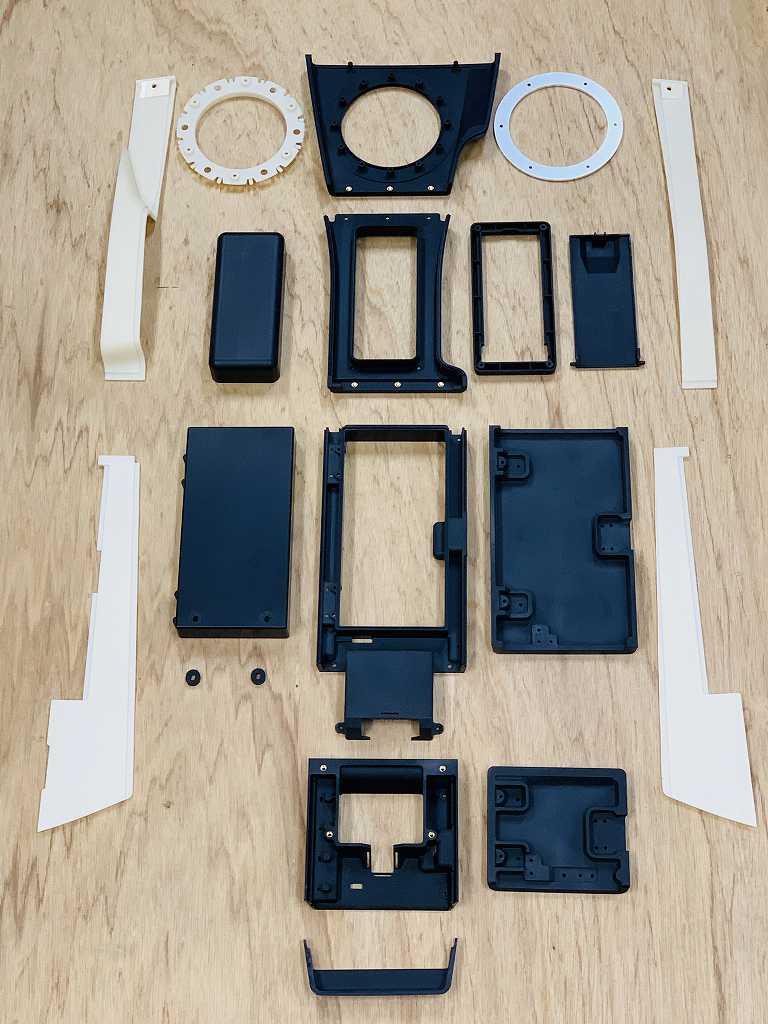

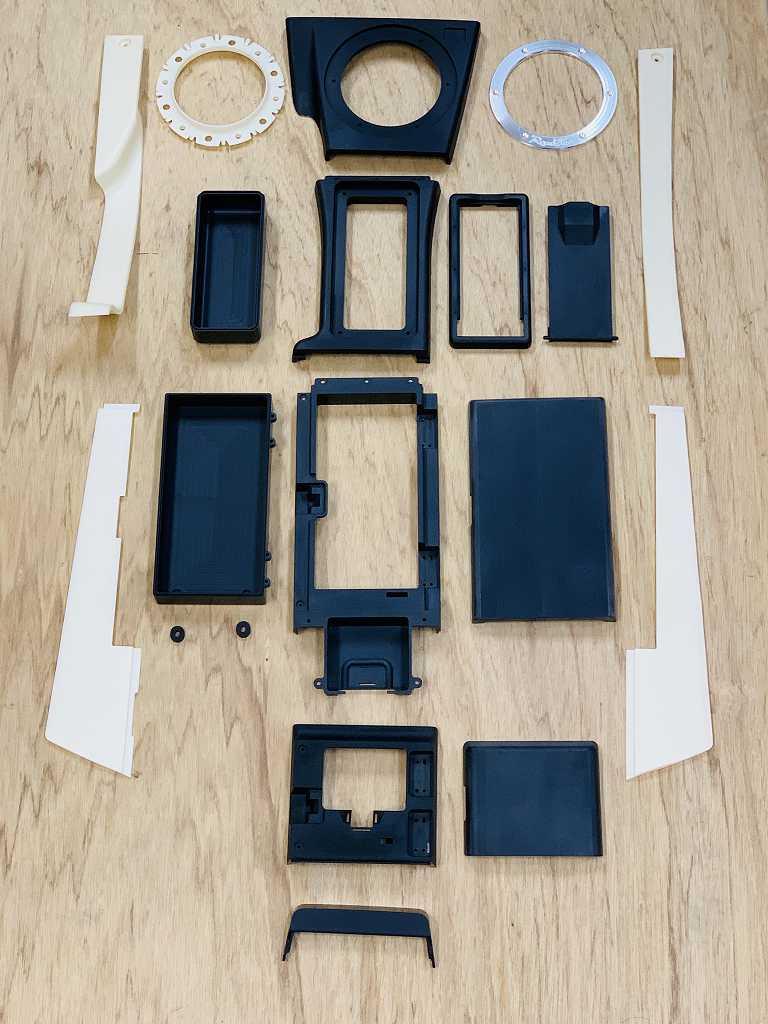

これで全パーツが揃いました。


裏から。


今までで一番の大作だな。(笑)

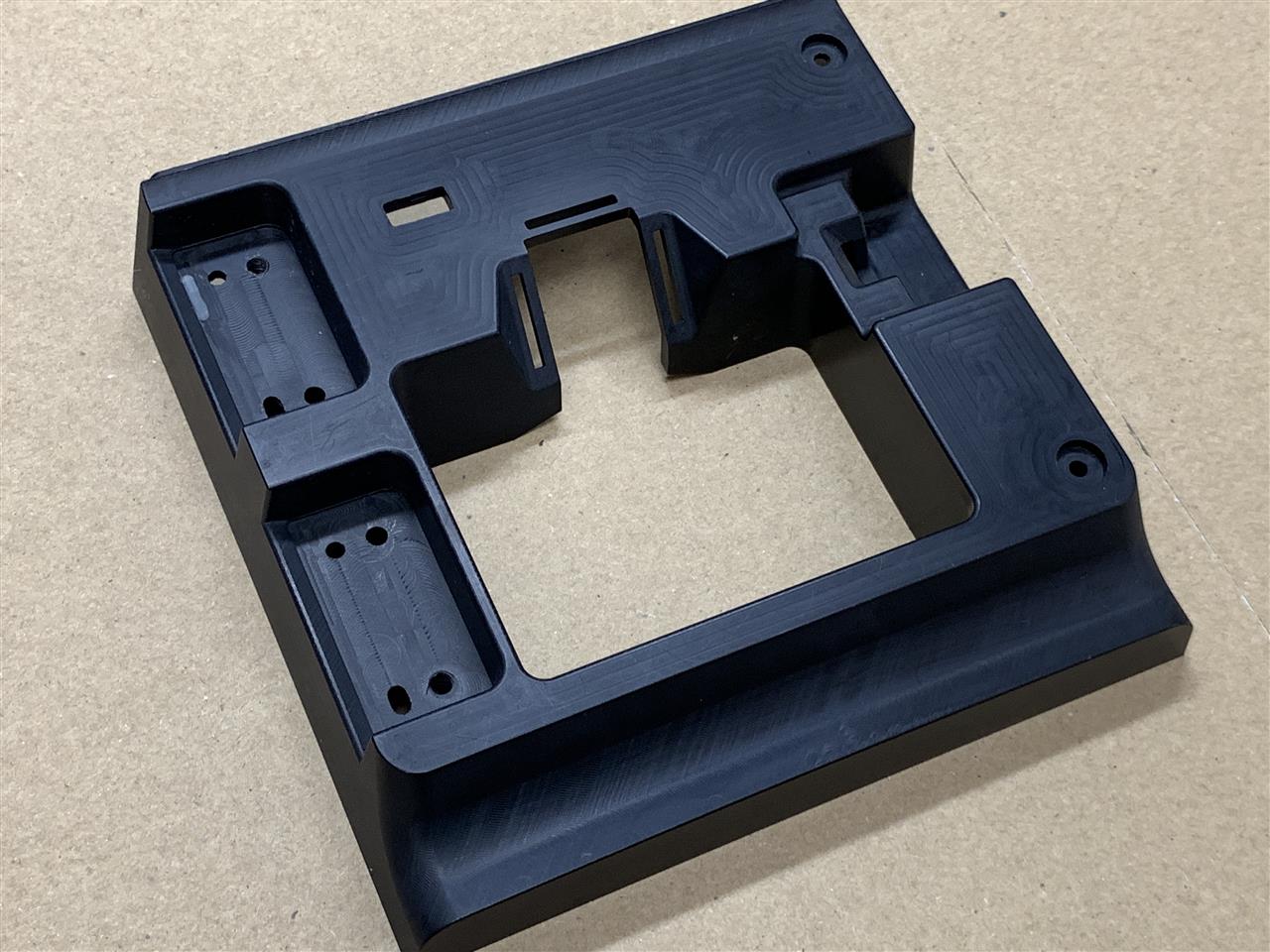

ついにコンソール本体、一番後ろのパートです。







昨日のパートの後部の上に乗っかる部分です。

トランクオープナーのレバー根元を隠すゴムのピロピロも純正と同じように取り付けられるようにしています。

裏から。


最後端は全長の調整代として20mmほどを別パーツにしました。

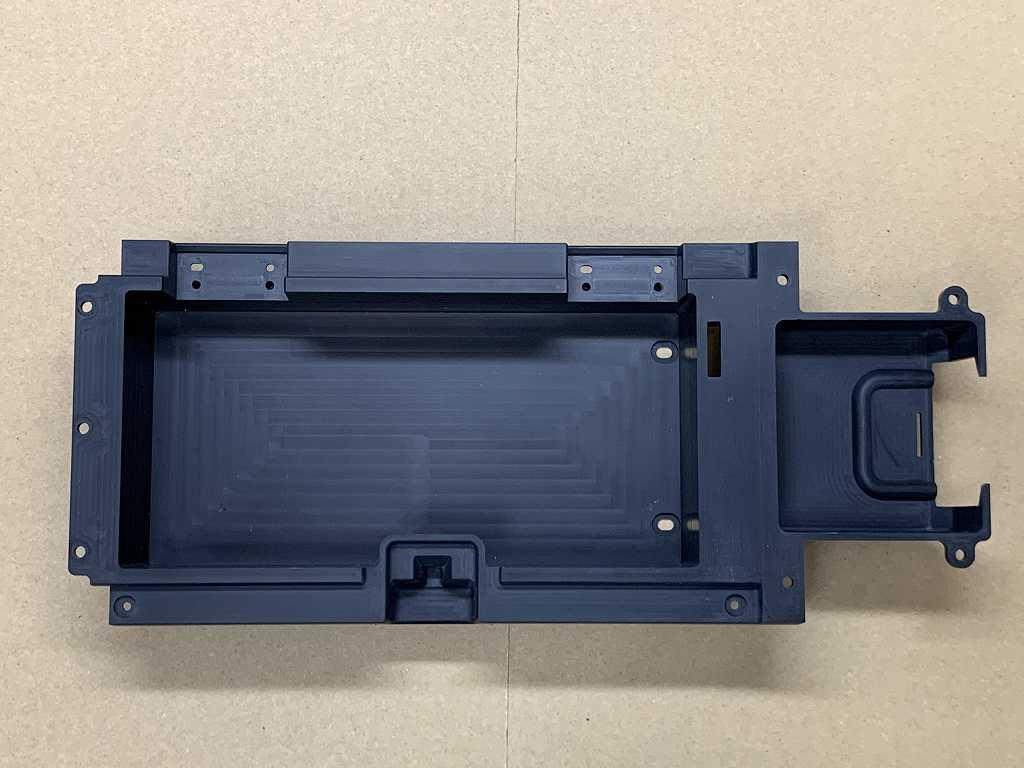

一番大きいパート、ティッシュボックス入れです。

当初は文字通り普通の箱のティッシュを入れるつもりでしたが、どうにも深さが取れないので、散髪屋さんで毎回くれるナイロン袋に入ったタイプで寸法を決めました。



小物入れ同様2分割です。


合体。


裏から。


一番後ろはトランクオープナーとフューエルリッドオープナーのレバーが収まる空間です。

カマボコ状のコの字の出っ張りは何のためにあるのかわからないですが、何か意味があると思うのでとりあえず純正と同じにしています。
