私のミニをご存じの方はおわかりでしょうけど、「当時モノ」ってのには特に拘りはありません。

特に使い込まれて傷んでる（？）モノは所謂「ヤレ」でなく「ボロ」に見えてしまうクチです。(^^;
（ミニ乗りの3割くらいは敵に回しそう。(笑)）

← ベレＧアンテナってやつ？

これは当時モノ云々なく、単にカッコいいと思ったのでポチっ。
よく未開封品が残ってるもんですねぇ。

とはいえ、パッケージがめっちゃ当時モノ感バリバリ。


支点のところの球形と先っちょのとんがりがいい味出してますねぇ。


でも屋根にでっかい穴開けるの根性要りそう。(笑)

配線処理もまだまだやることあるんですが、さすがに飽きてきたので（汗）、今回のメインネタである静音化をちょっとだけ始めました。

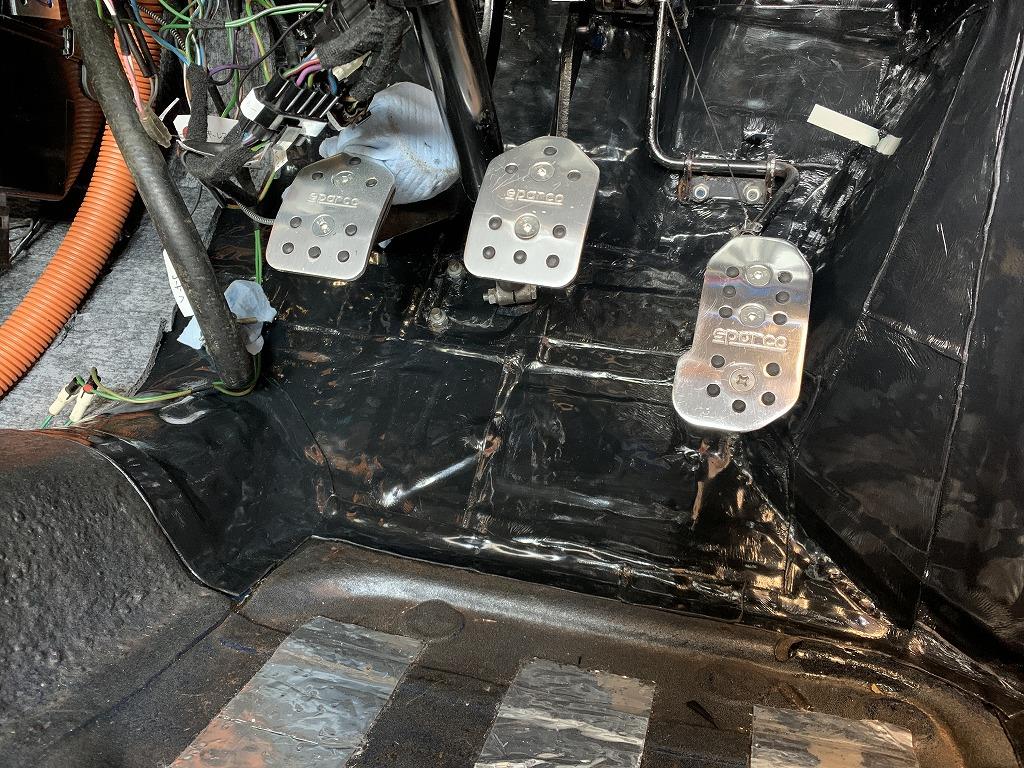

←現状でもフロアにはアルミ系、タイヤハウスにはゴム系の制振材を貼ってあります。

この上からさらに貼っていきます。

ノイサス高比重遮音シートなるゴム系の遮音・制振シート。


これをバルクヘッド（エンジンルームとの隔壁）のダッシュより下とフロントタイヤハウスに貼ります。

ミッチリ隙間なく貼ったら、200×490のを8枚半使いました。

で、この上からゼトロ耐熱吸音シートです。


これまた隙間なく。

430×760の特大サイズを2枚と250×420サイズを2枚。

結構必要なもんですねぇ、量もお値段も。(>_<)

ここまで長かった～。(*´Д｀)

電線の移設ってたいへんですねぇ。

←当然消火器を用意してからバッテリを繋ぎます。




あ、そのまえに各ヒューズボックスにヒューズを付けました。

車両本来のヒューズとそれに付随する機能（ウインカーポジション等）のメインヒューズボックス。


オートライトやキーレス、オーディオの電源取り出しなど、後付け電装品用のサブヒューズボックス。


それぞれリアシート下に置きます。

ちょっと（？）はみ出てますが。(笑)

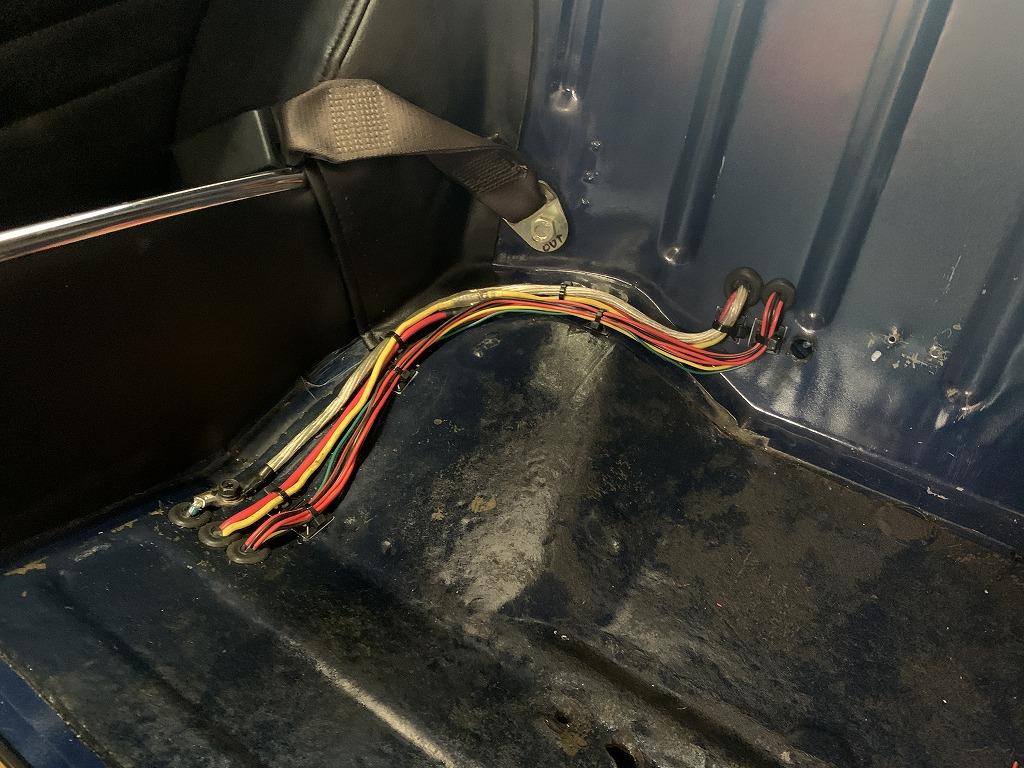

バッテリから室内への引き込みはあちこちにバラけていたのをまとめました。


もうずいぶんエンジンを掛けてないので、バッテリも上がってる可能性が高いので、エーモンの簡易充電器を接続します。

この時点では火花も煙も出ず、第一関門クリア。(笑)

ビビリながらキーを回します。


オートライトがONになってたみたいで、いきなりヘッドライトが点いてビックリしましたが、どこかで「バチッ！」ともいわず大丈夫な感じ。(^^;

ウインカー点けたりホーン鳴らしたり現時点で可能なところをチェック。

すべて正常なようです。（喜）

電線だらけになりがちなオーディオ背面も、3連メーターやオートライト、アイドルアップ、クーラーコンプレッサカットスイッチの配線を9Pコネクタにまとめたのでちょっと心配でしたが。


問題なく。

アンプはまだなので音出しはチェックできてないですけどね。

現時点でチェック済みの箇所。
・ヘッドライト　ハイロー切替、パッシング
・オートライト
・ウインカー、ウインカーポジション
・ハザード
・ルームランプ
・ホーン
・メーター各インジケーター、照明
・3連メーター照明
・時計、電圧計、燃料系
・デフォッガ（スイッチのみ、実際働くかは未確認）
・電動ファン手動スイッチ
・ストップランプ、バックランプ、ナンバー灯
・セルモーター（キャブ外してるので始動はまだ）

ダッシュ内の配線はこんな感じにまとまりました。

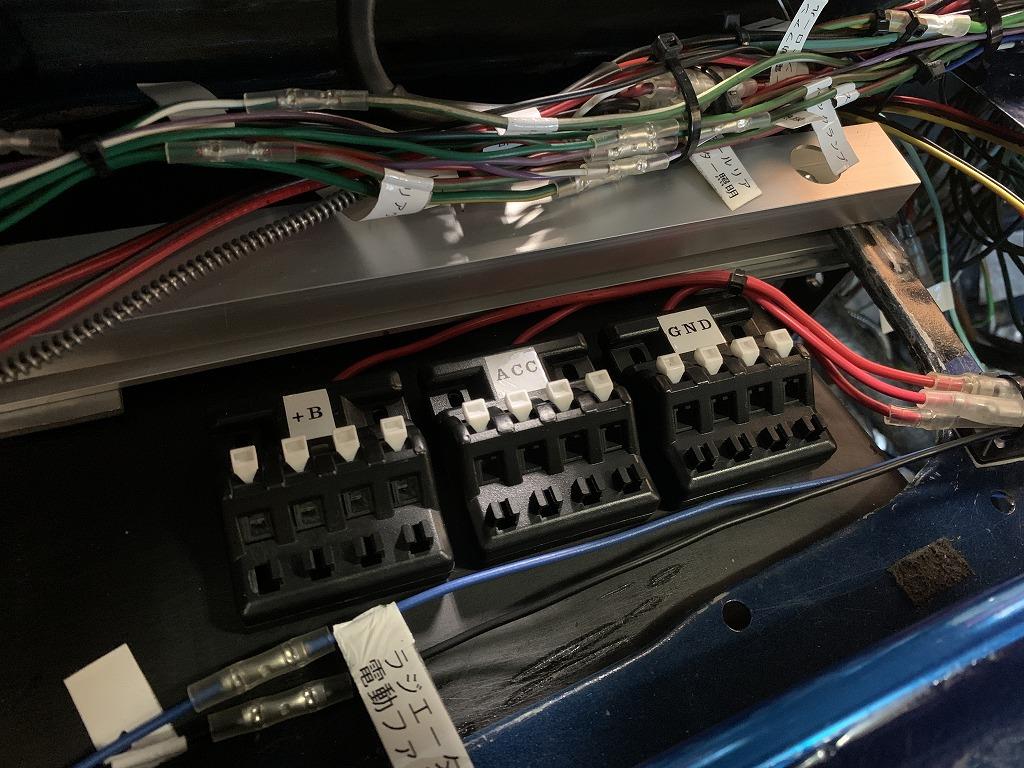

助手席まえのクーラーエバポの上にはETC、ナビ、ドラレコ用の分岐ブロック。


室内のアースは1ヵ所にまとめました。


さて、これからやっと静音化の作業です。

あ、配線なくなって露骨に穴だらけになったエンジンルームもなんとかしないといけないですね。


まだまだずーっとコンティニュー。(笑)

センタートンネル沿いにのたうつ（笑）電線。
その数じつに50本以上。

これを隠すのに、ヤフオクの写真だけで「いけそう」な気がしてポチったワゴンRのセンターコンソール。




なんとかなりそうな気が、する？

ミニに似合うかは別問題として。(笑)

リアシート下に設置する、配電盤一体のヒューズボックスがやっとカタチになってきました。

といっても、まだ半分というか、元々の車両のヒューズとリレー類だけで、後付けの電装品用のサブヒューズボックスはこれからです。
リアシート下の左右それぞれに置くので、最大で17cm×40cmのベースですが、この面積では全然収まらず、2階建てになってしまいました。作っててビックリ。(^^;

↑これが下の段です。

電線だらけだと後から見て何が何かわからなくなるというのはこれまでのミニ弄りで学習済みですので（汗）、モノは表、配線はウラと分けています。


コードの継ぎ目は外す必要のなさそうなところは圧着スリーブを使っています。


ちなみに私の使ってる電工ペンチはこんだけです。

もっと欲しいのもあるんですけど、電気屋さんじゃないしね。(笑)

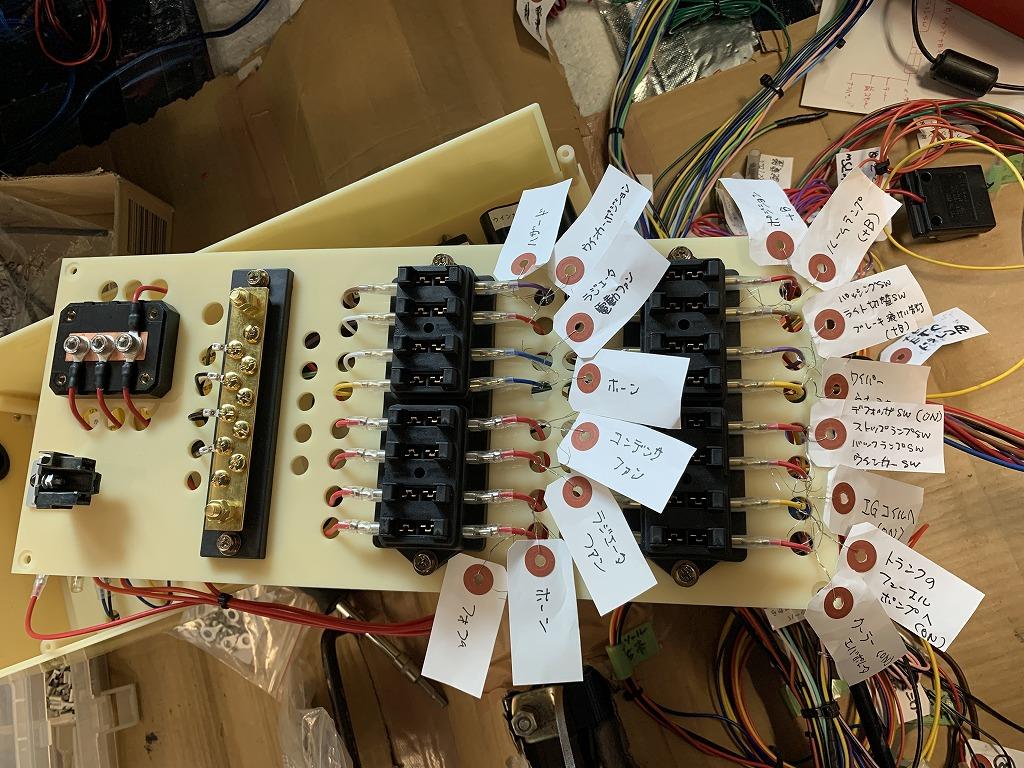

んで、これがメインヒューズボックスの上の段。

私のミニは元々管ヒューズ4本だったのを、購入時にショップさんが6連のブレードヒューズに換えてくれていましたが、それ以外のラインヒューズや兼用になってたのを分けたり、リレーの出力側にもそれぞれ入れたりしたので、これだけの数になりました。

元の線をちょん切って延長するだけのつもりが、やりだすと無駄な線がかなりあることがわかって間引きしたり、逆にヒューズを分けたりしたので、必然的に配線図とニラメッコすることになりました。

だいぶん解読してきました。(^^;

上の段の裏と下の段。


これを重ねて。

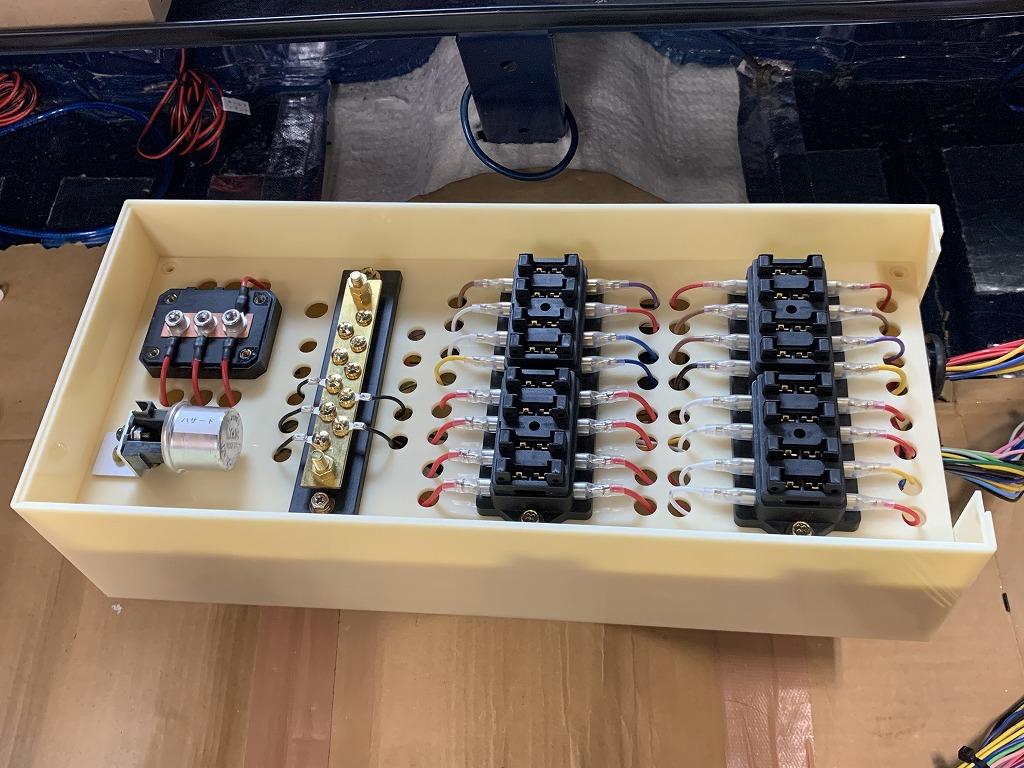

箱に収めます。


配線の入る面は分割してあり、後からネジ止めします。


底面には窓を開けてあります。


なんだかいつまでたっても【静音化計画】に辿り着かないですね。(笑)
