前回のブログで「おおぅ！かっちょいい！(^^)」と喜んでた加工ファンネル。

←この写真ではちょっとわかりにくいかもですが、フランジ面からリングが3.5mm突き出ています。
別に無駄に出てるわけではなくて、ウェーバーのインナーベンチュリーを押さえて隙間をなくすためのものです。


んが、(笑)

ファンネルネットのことをすっかり忘れてました。(>_<)

ダメじゃん。(笑)


っていうか、買った元々のファンネルも同様にリング状の押さえが出っ張ってたので、この手のネットは付けられないということなんですね。

でもネットは付けたい。

でもファンネル本体はフランジを溝に嵌めて固定する形状に加工しちゃったので、

今さら出っ張りを削り飛ばすとフランジが固定できないです。

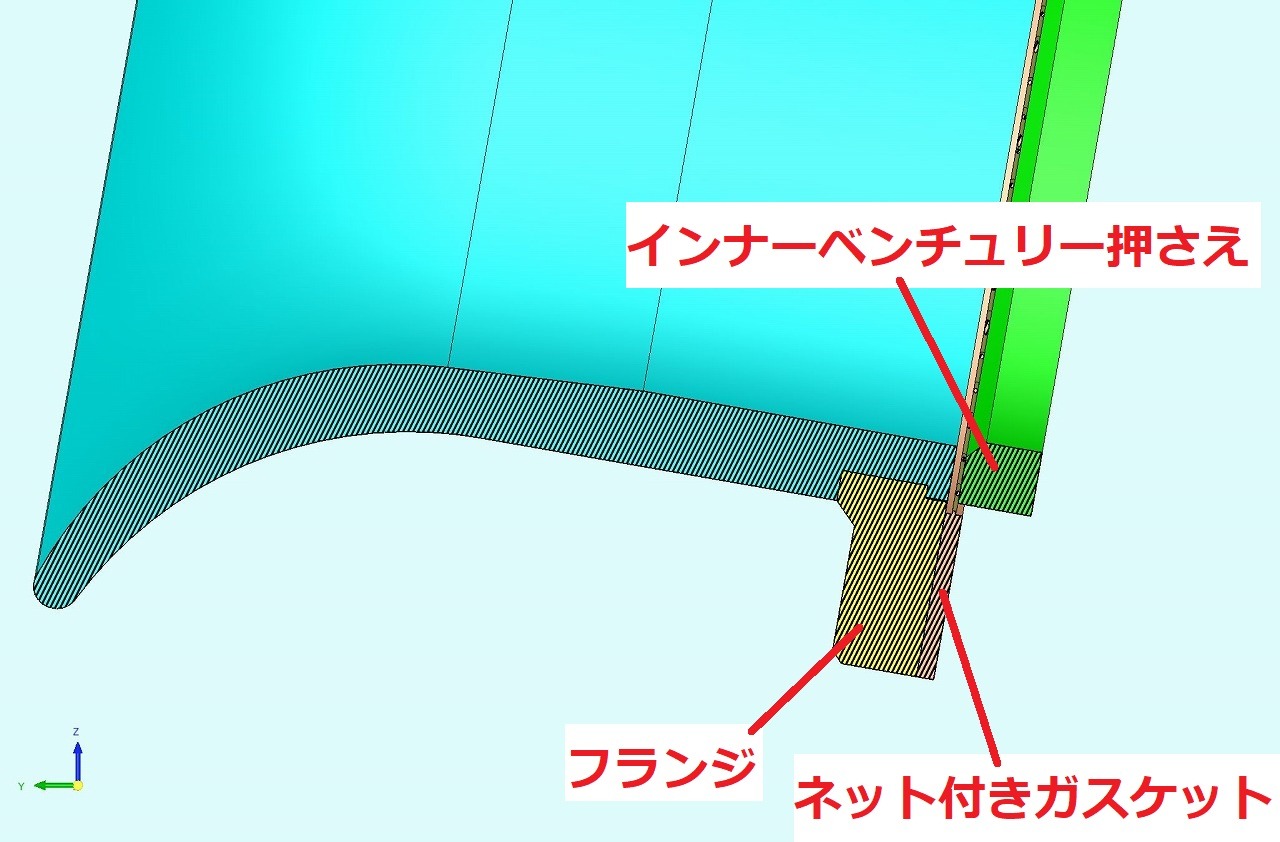

う～ん、と考えて、こんな断面形状に追加工しました。

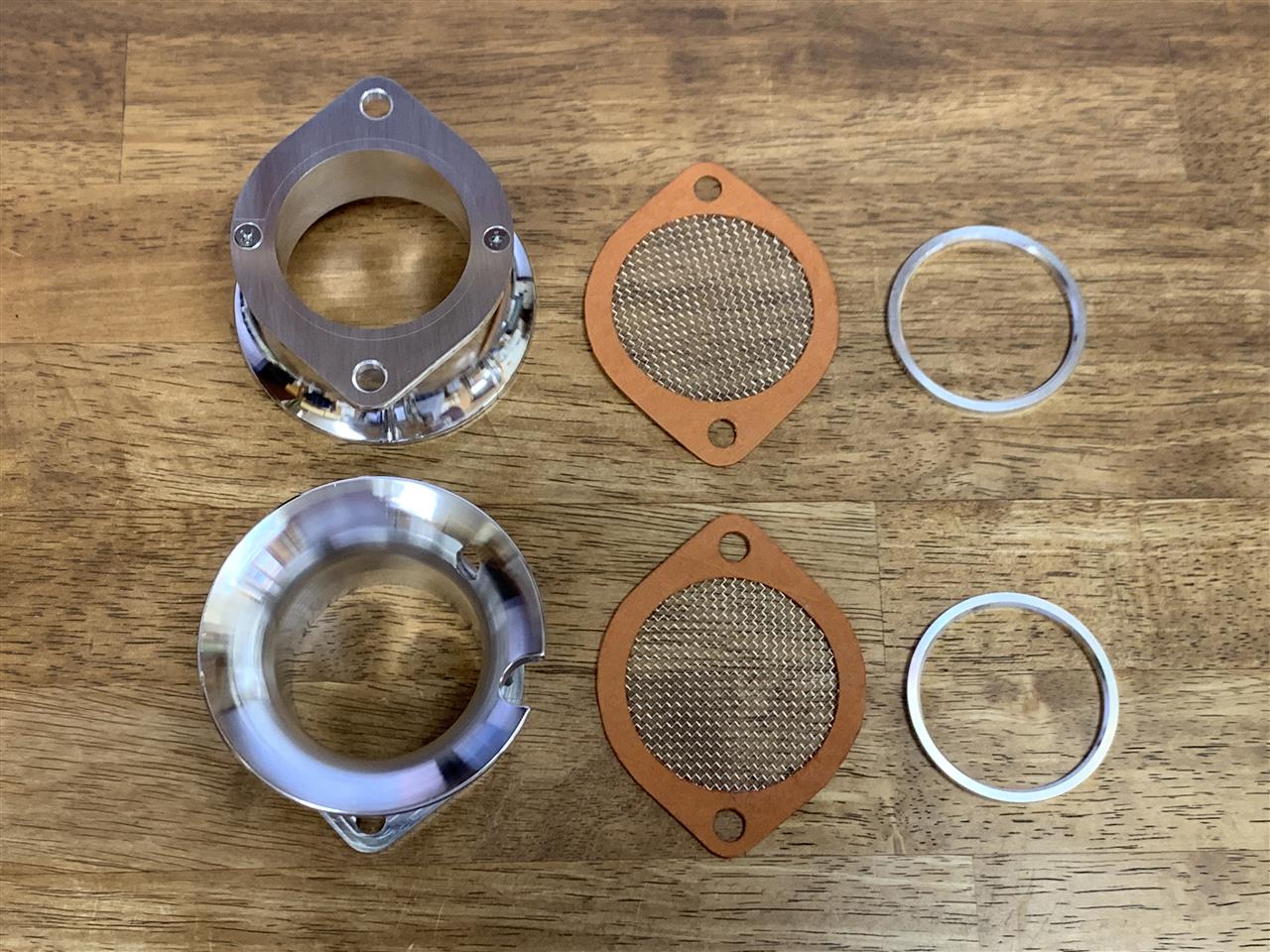

インナーベンチュリー押さえのリングは別パーツで。

フランジは作り直しました。

重ねるとこう。


今度こそ「おおぅ！かっちょいい！(^○^)」(笑)

運転席側のファンネルにはスピードメーターケーブルの逃げに加えて、ブローバイのリターンパイプを差し込む穴も開けています。

さて上手いこと取り付けできるんでしょうか。(笑)

続く。
