2018年07月20日

フロントサスペンション オーバーホール

フロントサスペンション オーバーホール さてさて、1年間 大学を休学して、オーストラリアにワーキングホリデーで働いて、
働いた金で 自給自足している娘ですが、
alt

ま、1年間いないので、娘のモトクロッサー（YZ８５）を 時間が空いた日に、部分部分ごと、
オーバーホールしていきます。

今回は、フロントフォークです（倒立型）

いきなり、ばらして フロントフォークをバイクからはずしてももいいのですが、

丸い筒であるフロントフォークを 外部や内部のカートリッジを外していくのに、
フロントフォークが固定するのはなにかと面倒なので、

タイヤだけはずして、
フロントフォークは バイクの三叉にクランプして固定された状態で、
外部のキャップや、内部のベースバルブを緩めてから、
 初めてフロントフォークをバイクから取り外します。
alt

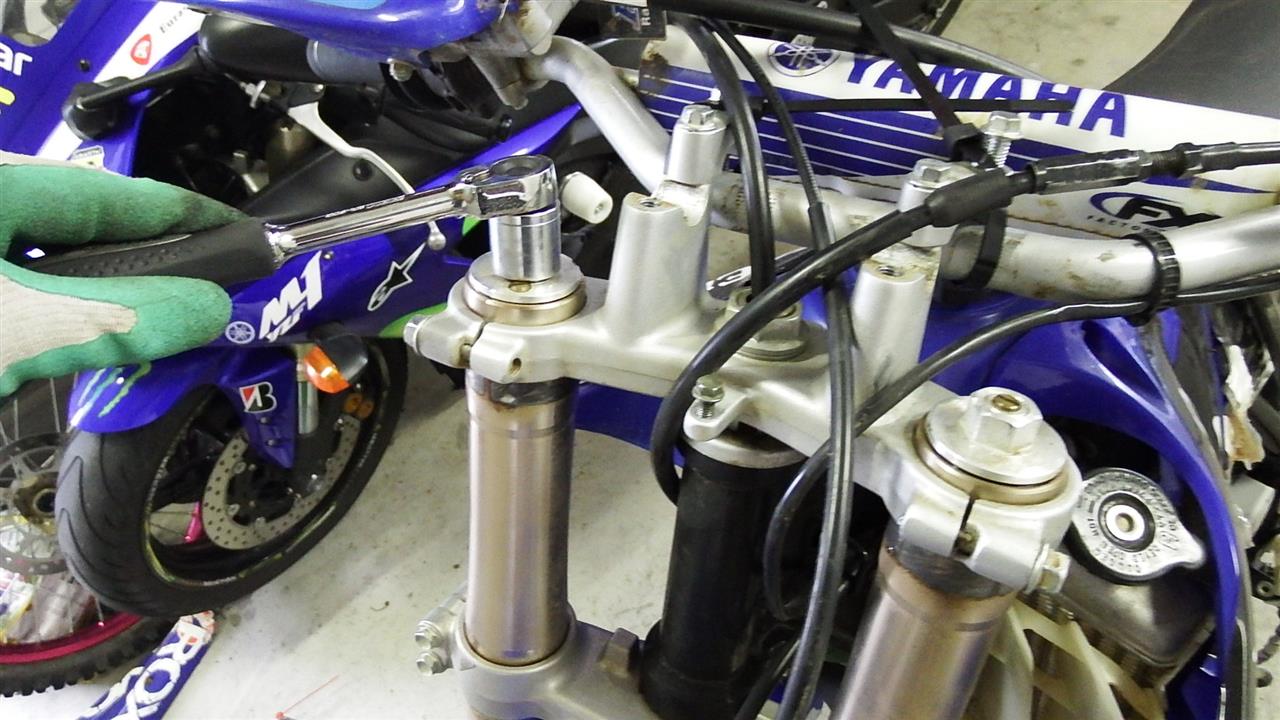

↑なので、この状態で フロントフォーク内部の部品を 外したり、緩めるところは ぜんぶ緩めていきます。

alt
↑フォークキャップを取り外し、

alt

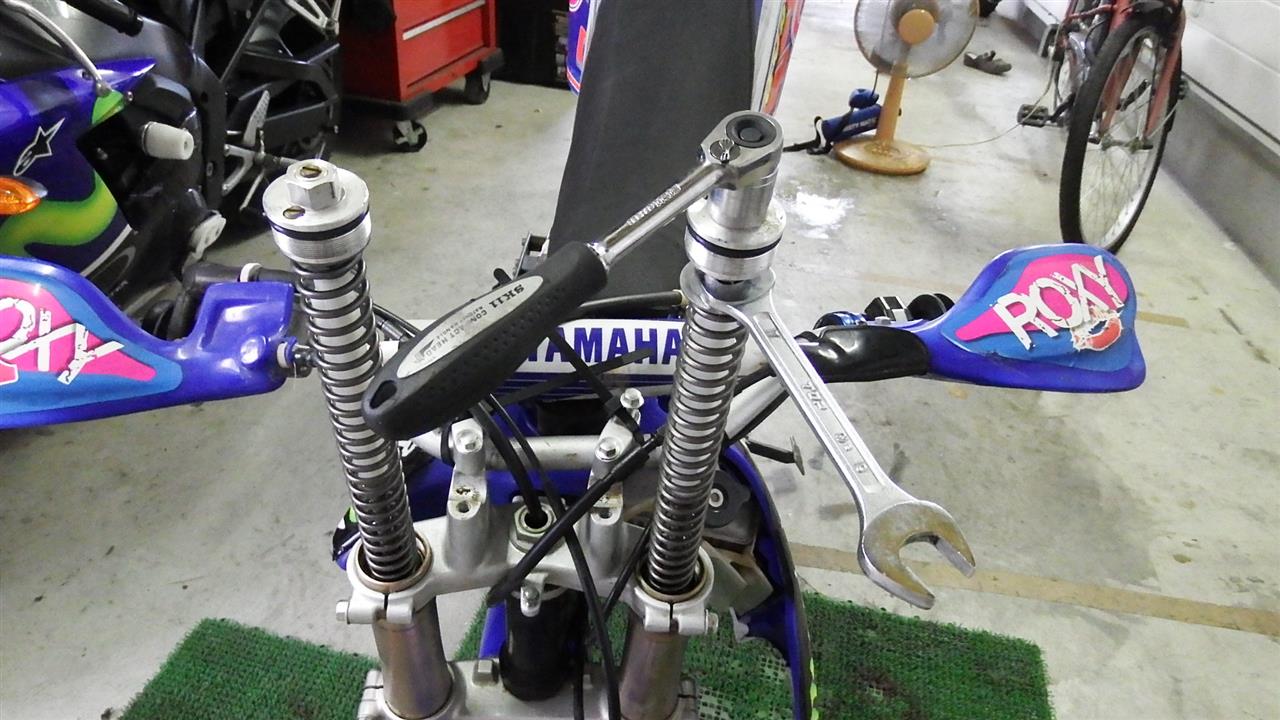

↑フォークスプリングの隙間からダンパーロッドの固定ネジ（17番）を緩めます。
マニュアルではロッドの回り止めのSSTが必要となっていますが、
スプリングを押し下げながらやると出来ます。

この状態で、現状の油面高さを 油面ゲージでチェックします。
（どれだけ これまで漏れていたか）
alt
規定量８０～１２０mmに対し、
現状の油面測定値は ７５mmでした。

全く漏れていなかったことになります。（ちょっと オイルが多すぎ）
ま、これまでも 外観的に サスペンションオイルは漏れてなかったので、
心配はしてなかったのですが、完璧なオイル・シールでした。

フォーク内部のボトムにある、「ベースバルブ」を取り外すのは、結構面倒で
回り止めのSSTは自作します。
Φ３２mmのステンレス管の先端を凸凹に サンダーで切り込みを入れて、
回り止めパイプを作ります。
これを フォークの上から差し込んで、
フォーク内部の一番底にある、ベースバルブを引っ掛けておいて
↓
alt

フォークの底面（ベースバルブ）は２２mmの６角レンチで緩めるのですが、
２２mmの大きなレンチは持っていないので
ボルト・ナットをダブルナットで固定して、２２ｍｍのSSTを自作して緩めます。
↓
alt

バイクにフロントフォークを固定した状態で、サスペンション内部の部品はすべて緩めたので
ここで 初めて フロントフォークをバイクから取り外して、
内部のオイルを透明容器に移して オイルの汚れぐらいを確認します。↓
alt


ま、そんなに オイルは汚れていません。
ま、これが ドロドロであったりするのなら、
モトクロッサーに乗る資格は 無いのですが。。。。。

ここから フロントフォークの分解です。

○ダストシールを外して、奥のオイルシールの固定用スプリングを
マイナスドライバーでこじって出します。
alt


勢いつけて オイルシールごと、インナーチューブを引っ張り出します。
alt
↑インナーチューブのスライド・メタルや ピストン・メタルの状況チェック。
新品のメタルも用意はしていましたが、現状での摩耗はなかったので、
再使用することにしました。

それぞれ、全バラし、灯油で洗浄します。
alt

alt


インナーチューブは Vブロックとダイヤルゲージを使って 曲がりの計測です。
alt
曲がり量は２０ミクロンでした。（使用限度は２００ミクロン）
曲がりはほとんど無しですね。 傷も無く、良好です。

ベースバルブのカッパー・ガスケットは交換しました。↓
alt

インナーチューブのオイルシールを交換します。
倒立サスペンションでは、ここが漏れると、即 オイル漏れとなります。

なので、オイルシール内側のリップ内部には ヤマハ・マリングリスを 少し埋め込み、
alt


オイルシールをインナーチューブにはめ込む際に、インナーチューブのエッジで、オイルシールのエッジに傷がつかないように、インナーチューブ先端に シュリンク・フィルムを巻き付けてから、
オイルシールを差し込みます。↓
alt


インナーチューブのオイルシールを、アウターチューブに 叩き込みますが、
これは SSTが必要です。
割型のプッシャーと、割型のスライディング・ハンマーを使って、オイルシールを叩き込みます。
alt


全体組み込み、新しいサスペンションオイルを規定量 注入します。
まずは アウターチューブをオイルで満たし、内部のダンパーロッドを上下にスライドし、
オリフィス内のエアーを抜きます。 その後、しばらく放置！
alt


もう一度、アウターチューブを サスペンション・オイルで満たしてから、
規定量の油面に調整するため、吸引深さが設定できるSSTで吸引します。
alt


さて、これが 一番のノウハウ！
ダンパーロッドの先端に 紐を縛り付け、スプリングを入れた内側から、ダンパーロッドを引っ張り上げるようにしておくと、取り付けが一人作業で出来ます。↓

alt


ダンパーロッドとフォークキャップを接続します。↓
alt


キャップを締めて、フロントフォークの完成です。↓
alt


その後、フロント・ホールのオイルシールを交換し、フロント・ブレーキのパッド量を点検し、
フロント・ブレーキも 点検して セットアップしました。


一応、これで フロントサスペンションのオーバーホールは終了です。

とはいえ、 娘が これに乗るのは  まだまだ先なのですが、
次は リヤ・サスペンションのオーバーホールですが、
ま、やれるときにやっておきます。
alt
