インマニの仕上がりを見てやはり鏡面仕上げに引っかかります。大体光物がダメなんです。
そこで悩んだ結果「サンエース」にウェットブラストのマシンがあるのを思い出しました。
そこで今日の休みを利用してお邪魔することにしました。

まるでロボットキャラクターのような外観・・・ココットというブランドはまるでケーキの器のような名前です。



サイズは17インチのバイクのホイールが入るサイズです。

操作は簡単でライトスイッチＯＮ・・・ワイパーＯＮ・・・ウォーターサンドブラストＯＮです。ロボットの目のような部分はインナー手袋があってここから手を入れて手袋をつけて作業します。
もう一つガラスの丸い天板はサンドブラストのウォーターサンドで汚れた場合は視界が妨げられて支障が出るので内側にワイパーがついてます。
宇宙船の船長のように外から手袋に手を入れて左手で押さえて右手でサンドブラストを吹き付けます。



サージタンク側を先に仕上げ



インマニ側のボアアップ部分も仕上げます。



少しづつ仕上がりを確認しながら進めます。こうやってみるとまるでスモーカーです。



ＥＧＲのパイピングやスロットル側も磨きます。



最後にサンドブラストをきれいに洗い流してふき取ったら部品を取り付けて終了です。後でアルミ用コーティング剤を塗布します。鏡面にしてもヘアラインにしてもサンドブラストにしてもアルミの地肌丸出しは一番いけません。

４月２日にクルマの入庫が決定いたしました。

インマニの研磨に予想外の手間・時間がかかりましたがようやくヘッドをＢＰ-ＶＥに載せ替えます。

ちょっと気になるのはインマニの重さ・・・でもＢＰ-ＶＥとＢＰ-ＺＥのインマニの重さはどれぐらい違うのか？すでに遅しですが作業の際確認してもらいます。

ところでＵＳＢの怖さを思い知りました。画像処理の作業中画像ファイルが全てなくなりました(^^;


今はブログの画像をコピーして使ってます。まいりました・・・ほかにもバックアップ取らないとだめですね。

ところでオークション出品内容は

①チューニングヘッド



②Ｍ2結晶塗装ヘッドカバー





③チューニングＥＣＵ



④ＴＲＹ-ＢＯＸビッグスロットル




⑤Ｍ2用カムシャフト（これだけは取り外し後出品）

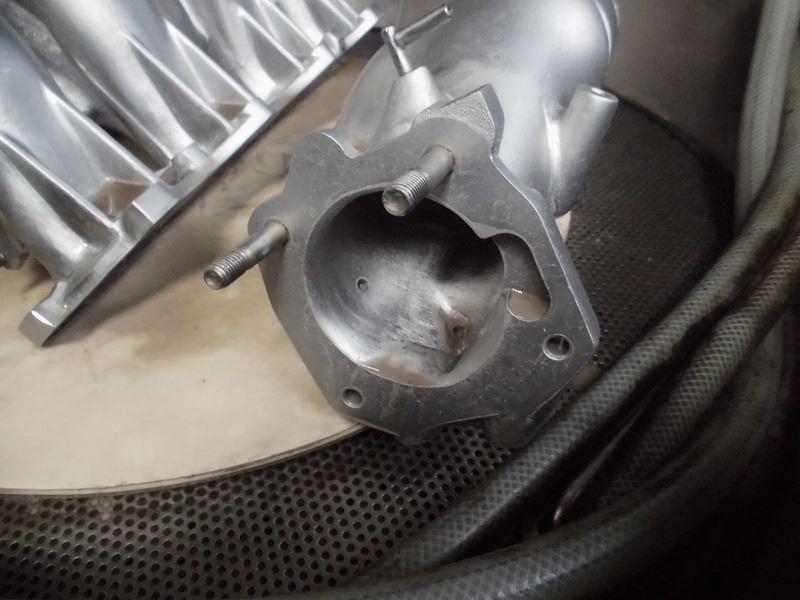

一番肝心なことです。ＳＫＵＮＫ2のビッグスロットルは64ｍｍ。それに対してＮＢ3＆ＮＢ4のインマニのインテーク側は60ｍｍです。この4ｍｍを研磨して段差をなくしスムーズかつスピードのある吸気をサポートします。



最初にＳＫＵＮＫ2のビッグスロットルの形状を鉛筆でなぞります。当然ボルトの穴も慎重になぞって行きます。これがきちんとできないと穴の位置がずれるので両面テープで動かないように固定してなぞりました。きちんと張っておかないとなぞる時にずれるのでパッツンと張ってからの作業です。



できたらカットします。ボルトのホールはポンチで正確に穴の位置を決めます。この穴の位置ですべてが決まります。型紙をインマニに貼り付けて固定します。ペイントをスプレーするのが一般的なやり方のようです。

位置を確認したら削るだけです。多少大きめにします。少なくともインテーク側がスロットルより小さいとそこが抵抗になります。ある程度削ったらスロットルを装着して確認します。



スロットルとインマニの段差がなくなればば出来上がりです。

御見それしました・・・そして頑張ってます・・・そして時間が足りません。

装着した時に見えない部分や見えにくい部分は手抜きです。

のべ35時間でやっとここまで来たインマニ磨き・・ポート内部は320番でやめました。外側は600番までの状態です。これ以上はミニリューターなどを使って仕上げる必要があります。
　
・・・もっとも私は光物が趣味ではありませんのである程度ヘアラインに戻していこうかと思ってます。

①到着した時の状態





②ポート研磨から・・120番/240番/320番ｏｒ400番のあとをどうするか？



③外側はじめます。



④バリ落とし



⑤手作業



⑥60番ｏｒ80番/120番/240番/320番ｏｒ400番/600番と番手上げて磨きます。ピカピカにしたい場合は1000番/1500番/ピカール/バフ仕上げになります。



⑦どの辺が自分の仕上げ状態かを決めます。





最終的にはヤスリ跡を消したりラインを再仕上げしたり合わせ目の不陸を取ってスムージングしていきます。

⑧最後はＳＫＵＮＫ2のビッグスロットルの64ｍｍに合わせてポートを拡大します。



4月2日には車は入庫予定です。それまで休みなしなので夜の作業になります。何とか間に合わせなきゃ・・・（＾＾；


インマニ研磨は大変です。クラッチ・セルモーター・オルタネーター・ラジエター交換で9時間かかりましたがそれが楽勝に思えてきました。

40時間・・・これぐらいかかります。


究極の「なめたらあかんぜよ～」です。


3万円でやってくれるところがあれば絶対お願いしたいと思います。もし私が引き受けたら5万円でも断ります（＾＾

空力は風洞実験が必要です。
ところが実物大はおろか1/10の風洞実験室もありません。
そこでタミヤの模型を探しました。1/24がまだ販売されてました。色は赤とマリナブルーがあるようですが在庫は赤しかありませんでした。

一応ハードトップ付きです。


周りから笑われると思いますが「タミヤ模型」を侮ってはいけません。その精工極まりないスケールダウン模型は実物のクレーモデルの代わりにあちこちで利用されてます。

なんでも「○夢」の○良さんも最初はタミヤの1/12の模型を使っていろいろ実験してたみたいですよ。

それぐらいタミヤ模型は精密なスケールダウンモデルなのです。



キャンバストップにオプションのハードトップ付きです。



モデルは赤とマリナブルーがあるようですが現在市場で手に入るのは赤です。

これで何を実験するかですが・・・実はアンダースポイラー・・・床下の整流です。

家の扇風機を使って自足60ｋｍ/ｈ以上のアンダースポイラーの効果とその設置場所・大きさなどを調べてみたいのです。

「風洞実験」・・・聞こえがいい（＾＾
