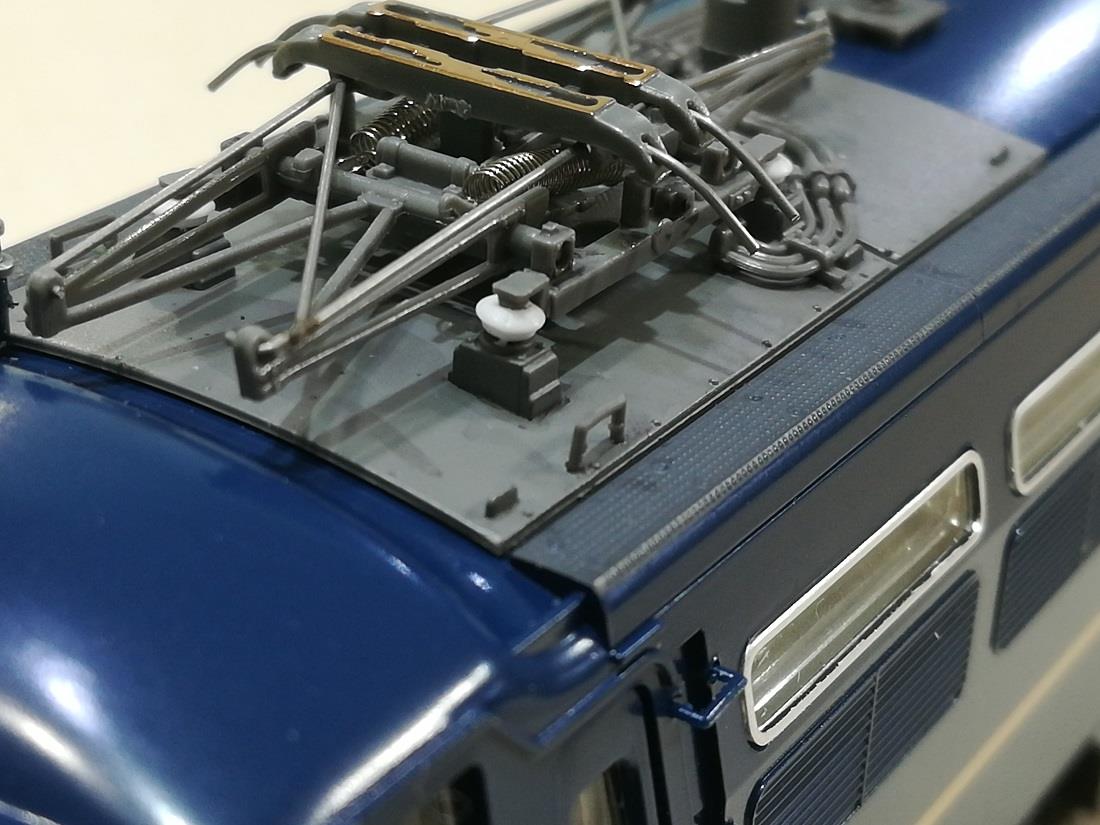

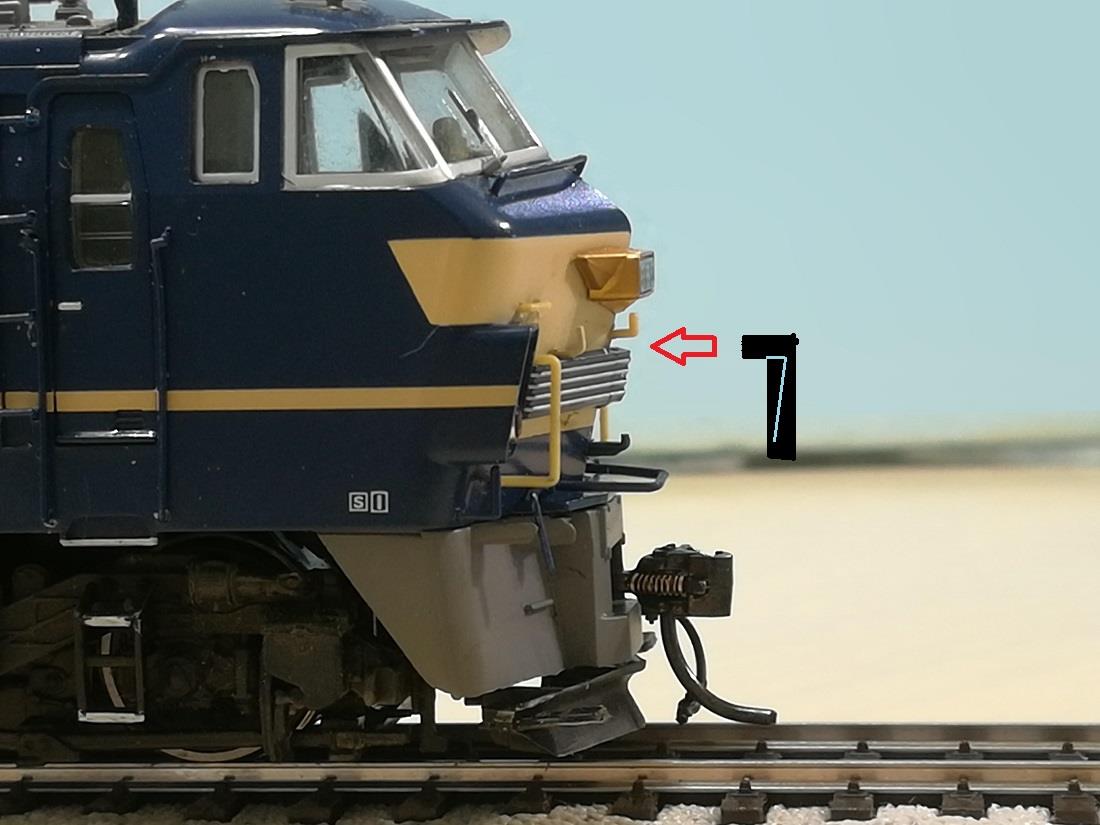

パーツ取り付け後の１２系６連牽引での最終試走を終え、

今回は久しぶりに備忘録を兼ねて、１３ｍｍ改軌の様子を…




早速分解して台車を取り外します。






改軌方針を練るため、




まずは主要部分を寸法チェック…






以降、台車ごとの加工の様子です。

＜中間台車＞
----------------------------------------------------------




これがバラしてみると結構な難加工となりました…

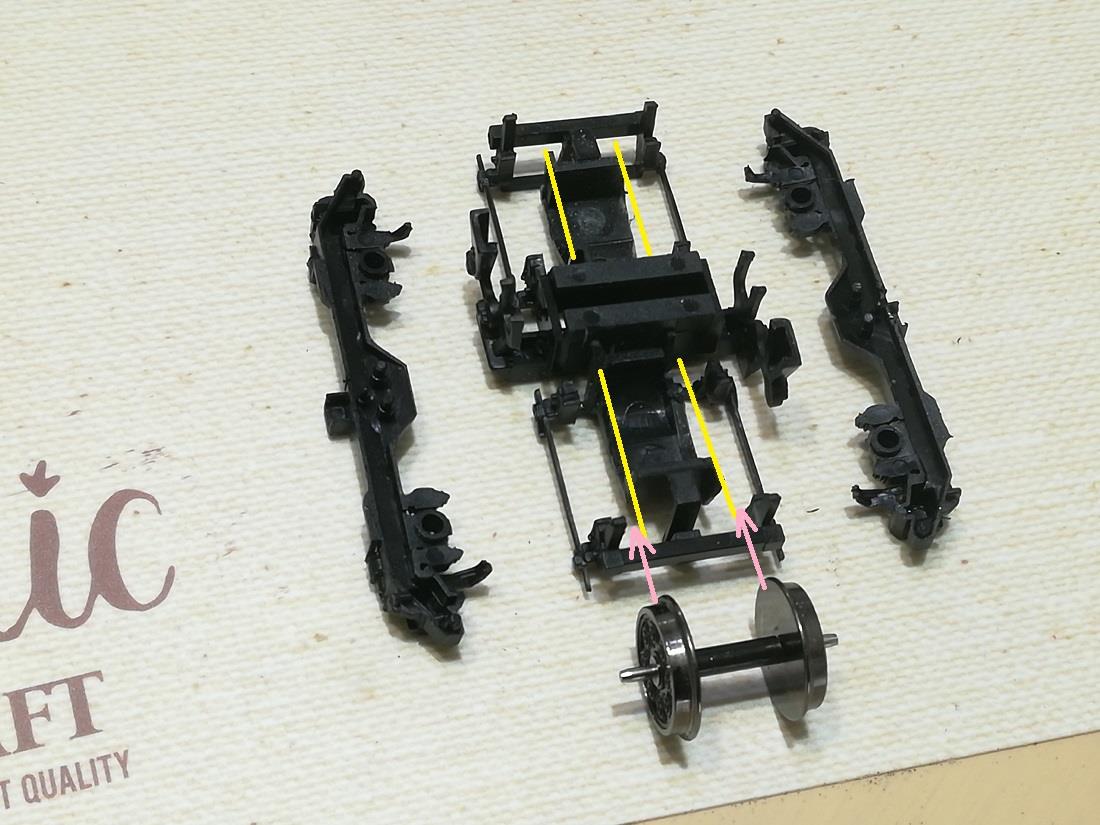

改軌済車輪を迎え入れるため、黄線部分をすべて切除が必要でした。










改軌部分のクリアランスの様子…

改軌後はピボット軸ではなきため、左右方向の位置規制が出来なくなるので、
改軌時に切り落とした中空スリーブを左右に組み込んでいます。

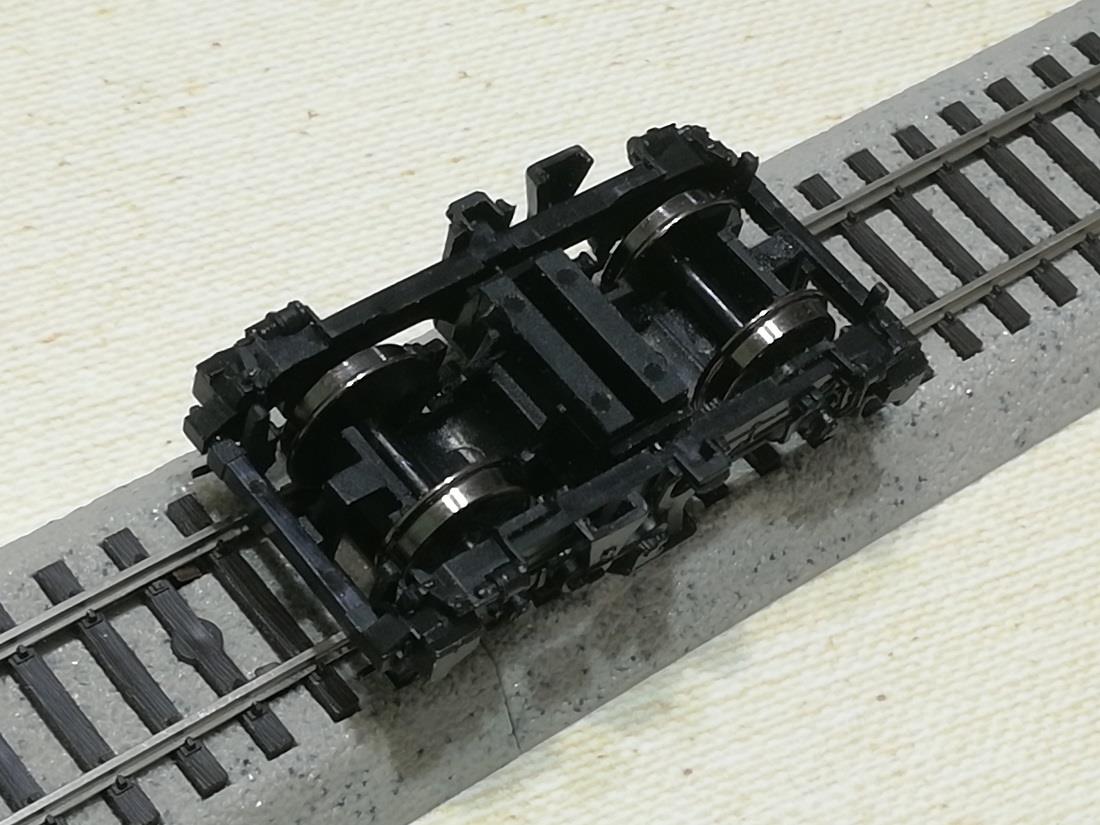

そんなこんなでやっと完成した中間台車です。


　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・


＜動力台車＞
----------------------------------------------------------




TOMIXの動力台車は構造からみても分かるように、極めてシンプルです。

唯一、使っていないケーブルクランプらしき左右の突起部分を除去するのみで
他の部分は無加工で改軌済車軸を迎え入れてくれます。








完成した動力台車…

ここも車軸の位置規制のため、中空スリーブを左右に組み込んでいます。

また、トラクションタイヤの位置をオリジナルの１軸部分から後方の２軸部分に
組み替えてみました。



　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・






やっと完成した全台車です…😊







転がり性も良好だったので、ウォームギヤを入れ、各台車をシャーシーに組み込みます。

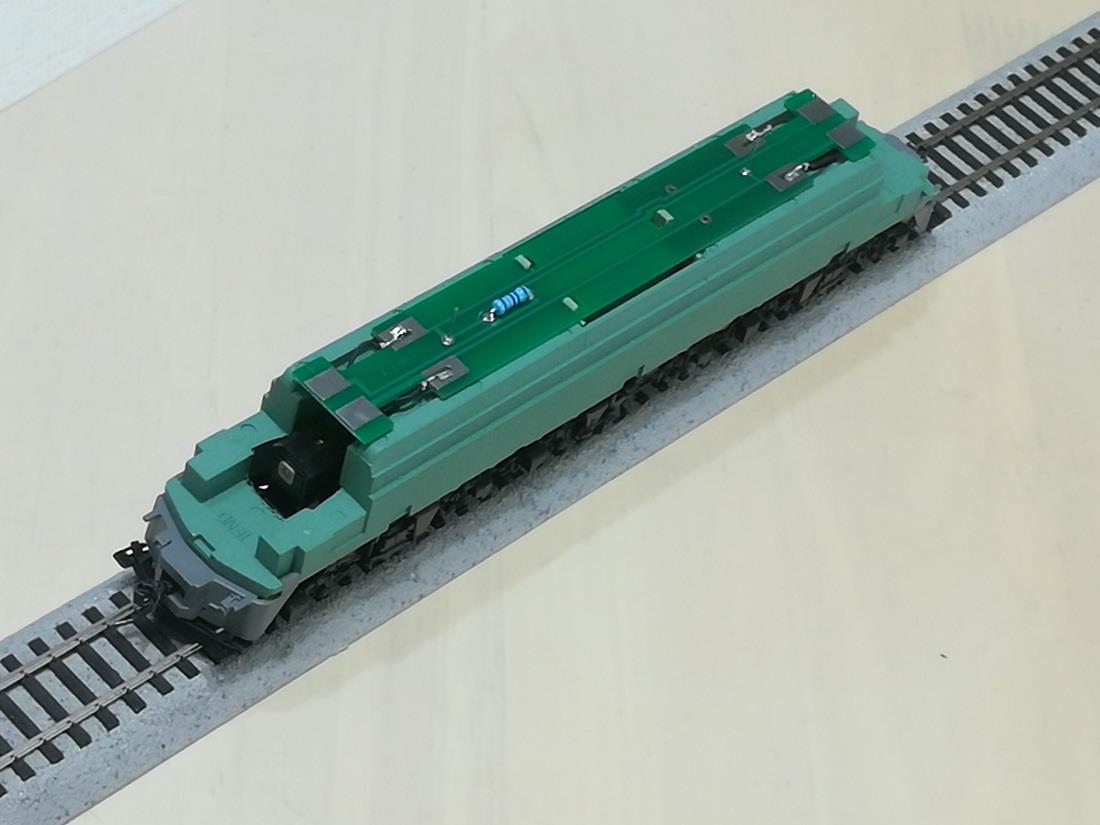

シャーシーのみで最終チェック…






ボディーに組み込んで無事試走を終えました。

苦労の甲斐あって、非常に滑らかで安定した走行となりました。




　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・
　　　　　　　　　　　　　　　　　　　　　　　　　　　・


＜参考＞
----------------------------------------------------------

組み込み後の各台車の様子です、




１エンド側動力台車






中間台車
