EMU Proteus /2 のジャンク品入手。
以前修理したことがあるので、今回も電源だろうと思ってましたが、経年による劣化と、前のオーナーが修理に挑戦し修理できなかったというもので私が調査したところこれ困難じゃないのかと思いました。

情報としては、ジャンク品とは言え一度でも電源が入って表示されただけという機器です。電源を変えたら表示はするが音は出ないというものです。

ですが手元に届いて、予備の電源と差し替えてもパワーLEDも光りませんしディスプレイ部分も全く表示しません。こういう古いものは運搬中に壊れるものも多いです。
運送のショックや振動で壊れていきます。

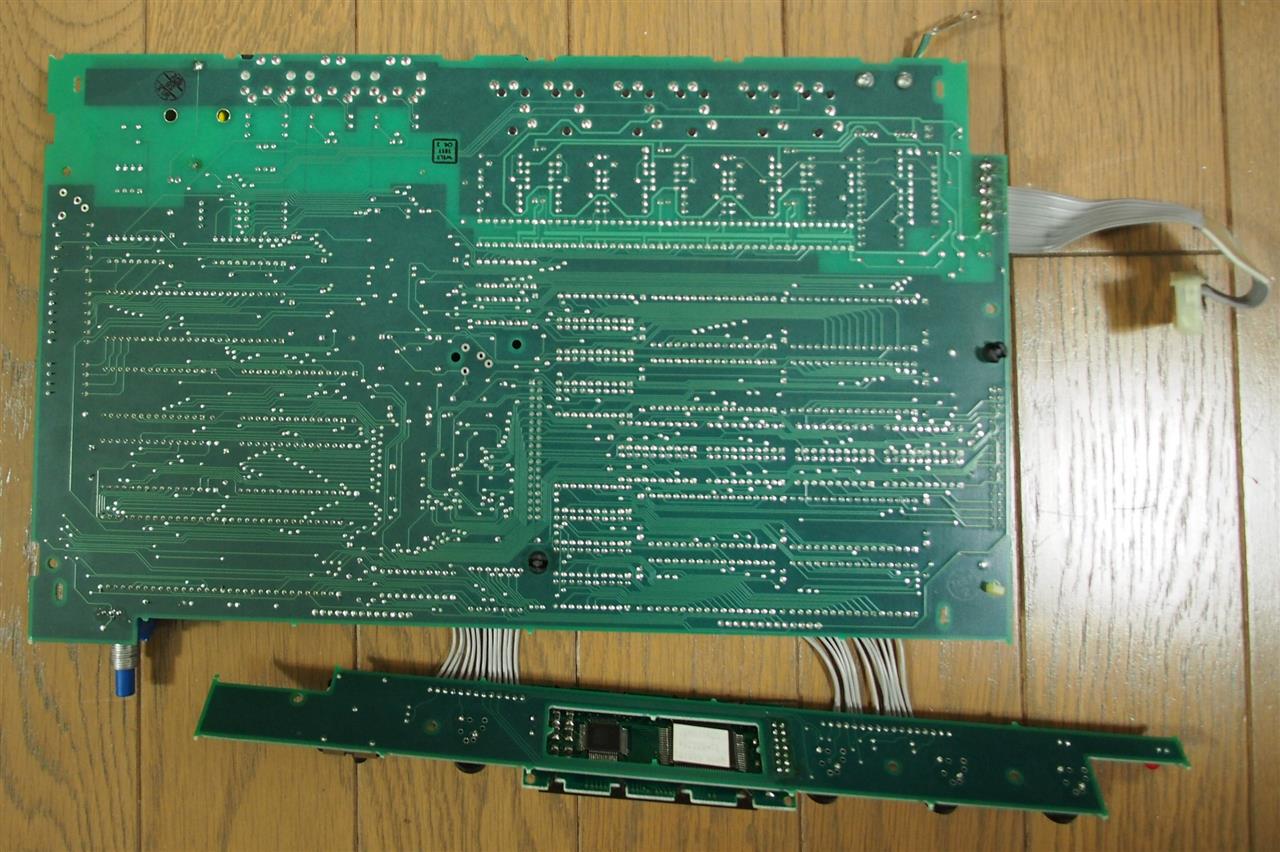

色々調査。バラします。
電源のフラットケーブルの部分に再半田の跡があります。



ボリュームを交換したと思われる半田の跡。



それからいくつかパーツ交換したと思われる痕跡もあります。



電源単体も確認。5Vと±12Vのパワーサプライです。もちろん半導体などの部品は国内にありませんから海外から取り寄せます。無い部品が多い。この電源の5Vもですが12VもNGです。



手持ちの電源と入れ替えて動作確認NGです。5Vが来ているのに表示しない。
デジタル部分か壊れていたらアウトです。修理不可です。

電源自体は5Vと12V出力しているのに基板はその電圧がテスターで確認できないという。魔訶不思議状態です。
フラットケーブル部分が怪しい。



メイン基板へのフラットケーブルの電圧が不安定です。

フラットケーブルを取り外すことにしました。



スルーホール部分が弱っていて配線をちょっと弄ると外れてきました。

外してみてわかったのですが、この基板は4階建てです。多層基板です。
スルーホールの2階部分と3階部分が断線しています。
これでは基板修復は私では無理です。

画像は取り忘れましたが、基板の中央部分の階層にアナログ+電源かデジタル+電源で供給されているのです。ですからスルーホールが潰れた時点で電源ラインは断線になります。メイン基板には、+5V.GNG(D).+12V-.12V.GND(A)が供給されてます。

フラットケーブルで電源をメイン基板に供給しているのですが、2,3階部分の配線が運送や修理での振動で断線してしまっているのです。基板修理の専門業者に依頼するしかないですね。
画像には取ってませんが、このメイン基板電源配線部分と、電源PCBとその他レギュレーターIC不良で計3箇所不具合がありました。

時間は掛かりましたが、海外から部品の取り寄せ、及び元々の電源の修理などに寄り修理は出来ました。
修理・整備費用もパーツ輸入や高騰などで結構かかりました。動作しているものを買った方が安いです。修理は非経済的です。

ですが、今の時代まで生き延びている個体も、いつ壊れるか分からないと思いますよ。部品は日本にはありませんし、海外もいつ無くなるか分かりません。
無いものは互換品を見つけます。
中国には中国製のOEM半導体はありますがそれらは使いません。
あくまで日本やアメリカ製の正規品使用です。
動いているうちにパーツを交換して寿命を延ばすのが良いと思います。

電源部分の半導体(Tr.IC.D.SCR等)と、とっくに寿命を超えている電解コンデンサーを高寿命品(10000H相当品)で低ESR品に交換。コネクター方式から直接配線。メイン基板配線修復とレギュレーター等の半導体を交換しました。基板修復以外の方法です。メイン基板のアナログ系の電解コンデンサーも交換予定です。



この機器は私個人で使用したいと思います。ですので費用を掛けました。

テスト項目が10項目ぐらいありますが、全てPassedです。





1990年製です。30年以上経過しています。
キーボード接続しての動作も良好。出音も問題なしです。

電源のリップルも1mV以下です。




もちろんイニシャライズしてRAMエリアにプリセットデータを入れました。
こういう色々弄った挙句上手くいかなかったから手放した個体というものは、なかなか不具合箇所の特定が難しいですね。

今回はなんとか上手く行きましたが。散々弄って駄目な時もあります。
