先週～来週にかけてフィギュアスケート全日本の予選である、九州～東北の6つのブロック大会が開催中です。今週は近畿ブロックです。

私が曲の編集で関係している選手数人が近畿ブロックに出てますので、ネットで観戦中です。フジテレビのこちらのサイトに詳しく乗っています。
フジスケートというサイトです。

今年もFODプレミアムで家に居ながらネットで全試合見ることが出来ます。
関係している選手ですが、ノービス男子選手からジュニア女子・シニア男子でブロック予選突破しました。ノービスはそのまま全日本ノービスです。

ジュニア・シニアは広島で開催される西日本選手権を突破すると、全日本選手権に参加できます。

是非、西日本選手権勝ち抜いて全日本に行ってほしいです。

暫くはネットで観戦が続きそうです。一日中見ていると目がおかしくなりそうです。

セルボTXの加速が正常なのか、遅いのか壊れているのか色々探っています。

車屋さんに聞いたら、「昔あったMターボというターボの利きが弱いエンジンは遅いよ」と。そして「NAにおまけがついたような物」とも言われました。ほんの数年流行っただけで今のターボはそんなことは無いと。

あの時代は通常の64PSターボと60PSのMターボ、NAの54PSがあり、
最近はNAでも60PSや58PSが主流です。
最近のNAと同じような馬力です。

ある程度の坂を全開ではなくハーフスロットルで登ってほしいと思うのですが、もしかしたら警告灯に現れない異常があるのかもしれません。

暇に時に色々調べてみたいと思います。

今回はスロットルバルブが全開になっているか?
スロットルセンサーが正しい電圧を示しているか?

シビックに取りつけていたインフォメーターをセルボに装着しました。



スロットルはケーブルで機械式です。運転席のアクセルペダルを全開で固定して、スロットルバルブの開閉状態を見ましたが問題なさそうです。

スロットルポジションセンサー電圧です。
スロットル全閉で0.80V



スロットルバルブ全開は3.70V



その他、このインフォメーターでは、
・ダイアグ記録なし
・イグニッション　9
・負圧　0.64hkpa
・吸気温度　71℃

という状態です。吸気温度が高いですね。

電気回路図は持っているのですが、整備書は持っていないのでスロットルポジションの電圧が正しいか分かりません.......

アマゾンにて、ワイヤレス充電器(非接触充電)のApple認証品を購入。
アマゾンブランドです。



この丸い機器の上にワイヤレス充電に、対応したスマホを乗せると充電されるという機器です。充電ケーブルは抜き差しの繰り返しで傷んでしまいますが、こういう機器はそのような心配は不要ですね。

基本的に配線での接続では無いので、ページのスクロール時に画面が横揺れするのも解消するのかを確認したかったのです。電気的にアイソレーション出来ているという認識です。



仕組みは? ですが、トランスと同じと考えたら良いかと思います。
丸いお皿の中に送り側コイルが入っていて、電磁誘導でスマホの中の受け側コイルに電圧が生じそれで充電するという仕組みです。



電気的にアイソレーションしているので、画面の揺れも発生しないと思ったのですが、残念ながらケーブル接続と同じ位横揺れします。指でスクロールして途中で止めておくと横揺れが激しくなりアプリが勝手に起動してしまいます。



丸いトレーに置いたまま無理に操作をしたものです。基本は手に取って操作しますから問題は起きないのですが、今回は現象の切り分けとして充電状態のまま操作しました。

家庭用A/C電源からのノイズが影響していると思われるため、自宅スタジオ(音楽編集室)のパワーディストリビューターのコンセントにワイヤレス充電器を接続し動作させました。
パワーディストリビューターは音楽スタジオには当たり前に設置されていますが、機材は電源スイッチが無いのがほとんどなので、一括で電源オンオフするのとA/Cラインのノイズを減衰させるフィルター機能が備わってます。それは機材をノイズから守るのと、A/Cラインからのノイズを音として発生させないためです。

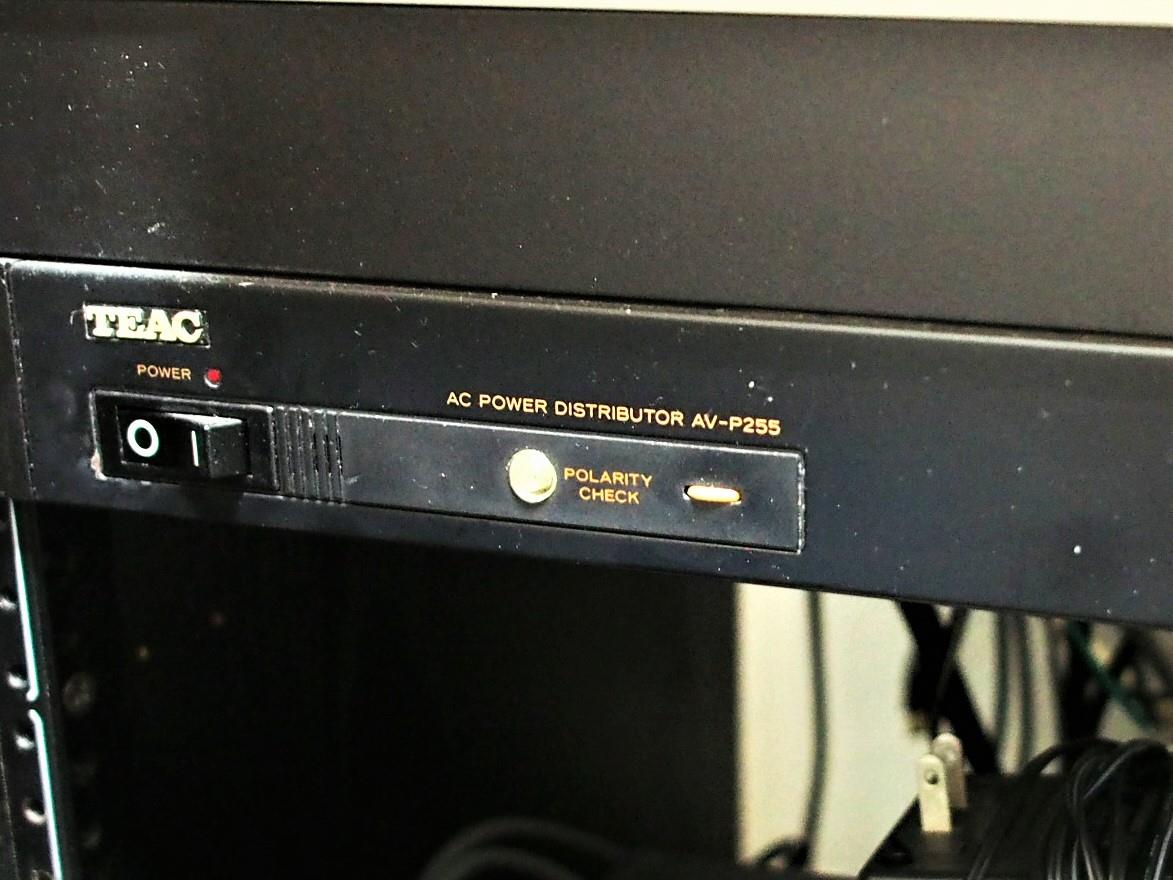

こちらはTEAC(TASCAM)のパワーディストリビューターです。ノイズサプレッサーが2種類あり、常時電源オンのコンセントにはひとつのノイズサプレッサーだけで弱いですが今回はこちらで試してみます。この機器は本格的ではないです。
本格的なスタジオはFURMANというメーカーの物が多いです。
オーディオが趣味の方も使われている方も居られます。





充電させたまま、ページのスクロールをしてみますが、長くタッチしたままではかすかに揺れるときはありますがほとんど大丈夫です。
これで原因はA/Cラインからのノイズで間違いないでしょう。

私の自宅だけの問題かもしれません。
もしこのブログを読まれている方で、同じような症状があって気になった方はコメントください。



これは以前は発生していなかったので、確信は持てませんがiOS 16.6.1にアップデートしてからだと思います。iOS 16.6.1で何が変わったのかは詳しく調べていません。

iphone X (12miniも同様) の画面の震えですが、その後の調査のまとめです。
※アプリ削除の時の✖印の震えの事ではありません。

・画面震えは画面を指でタッチで横にスクロールしている時。
・画面震えは、ACアダプターで充電中(たとえ100%でも)に発生する。
・充電ケーブル(Lightningケーブル)を外したら発生しない。
・自動車のシガーソケットの充電では発生しない。
・モバイルバッテリーでの充電では発生しない。
・スタジオ定番のACパワーディストリビューターのコンセントでは、ほとんど出なくなる(ノイズフィルター付きの物)。TASCAMやFURMANのスタジオ定番に限る。

ですので、家庭のA/Cコンセントとの接続による影響だと思えます。
指で画面を触る事から「グランドループ」によるノイズが怪しいです。

これは私だけの環境かもしれません。

本日は自動車に取り付けているUSB電源アダプターを部屋に持ってきて、トランス式パワーサプライで発生有無を調べました。
こちらのアダプターです。



これをパワーサプライに接続して充電します。



トランス式のパワーサプライでも発生しました。ページのスクロールで画面全体が横に震えます。トランス式とは言え完全にアイソレーションされているわけではないので。

試しにパワーサプライの電源をOFFにして電圧の供給を絶ちました。
予想に反して、充電をしてなくても画面の震えは発生しました。
意外です。





推測通りの「グランドループ」だとするとグランド側が接触していると発生しているようです。
この様にマイナス側とUSBのグランド側を接触していると画面の震えは発生しました。接触を断つと震えは発生しませんでした。



結論は家庭用コンセントでACアダプターで充電の為ケーブルを接続したら、タッチにより何らかのノイズにて画面の震えが発生するようです。

これからはiphoneは充電中は使用しない方が良さそうです。

タッチしたくないところを意に反してタッチしてしまった。という事が起きたので問題視したのです。詐欺メールが毎日数十件来ますからそれで震えによりリンク先をタッチしてしまう恐れもあります。

以前は充電中の画面の震えは記憶にはありませんので、出てなかったと思います。

非接触での充電ができる機種なら問題ないと思います。
Qi充電器を購入後試してみたいと思います。

画面の震えの動画は前回のブログを見てください。下記です。

ここ数日に気づいたことですが、iphone Xの画面が震えるのです。
色々調べたら充電中に症状が出ます。左右のスクロール中やアプリで画面をタッチした時に画面が震えます。

通話専用のiphone12miniも同じ症状です。

多分ですが、最近iOSをアップデートしたのでそれが原因かと思います。

充電ケーブルを外すと問題ありません。
車の中で充電していても症状は出ません。
それから、音楽編集の機材はパワーディストリビューターで電源を供給しているのですが、そのコンセントにアダプターを接続して充電していても症状は出ません。

A/Cのノイズかグランドラインからのノイズが影響しているものと思います。
トランス式ACアダプター電源なら問題ないかもしれません。これは推測です。

下記の動画を緊急アップロードしました。


充電中は使用をやめて、充電が完了して操作したら全く問題ないので、そのように使い方を変えようと思っています。

もしかしたらiOSのバグかもしれません。

もちろん、再起動しましたが症状は変わらず。
他の純正ACアダプター、ケーブルに変更しても変わらず。

【追加】
モバイルバッテリーでの充電中では症状出ない問題なし。

ネットで探しましたがまとめサイトで、修理のお店を紹介するのが目的が多いです。最近のネット検索は広告がらみが多いです。有用な情報は「みんカラ」位でしょう。
