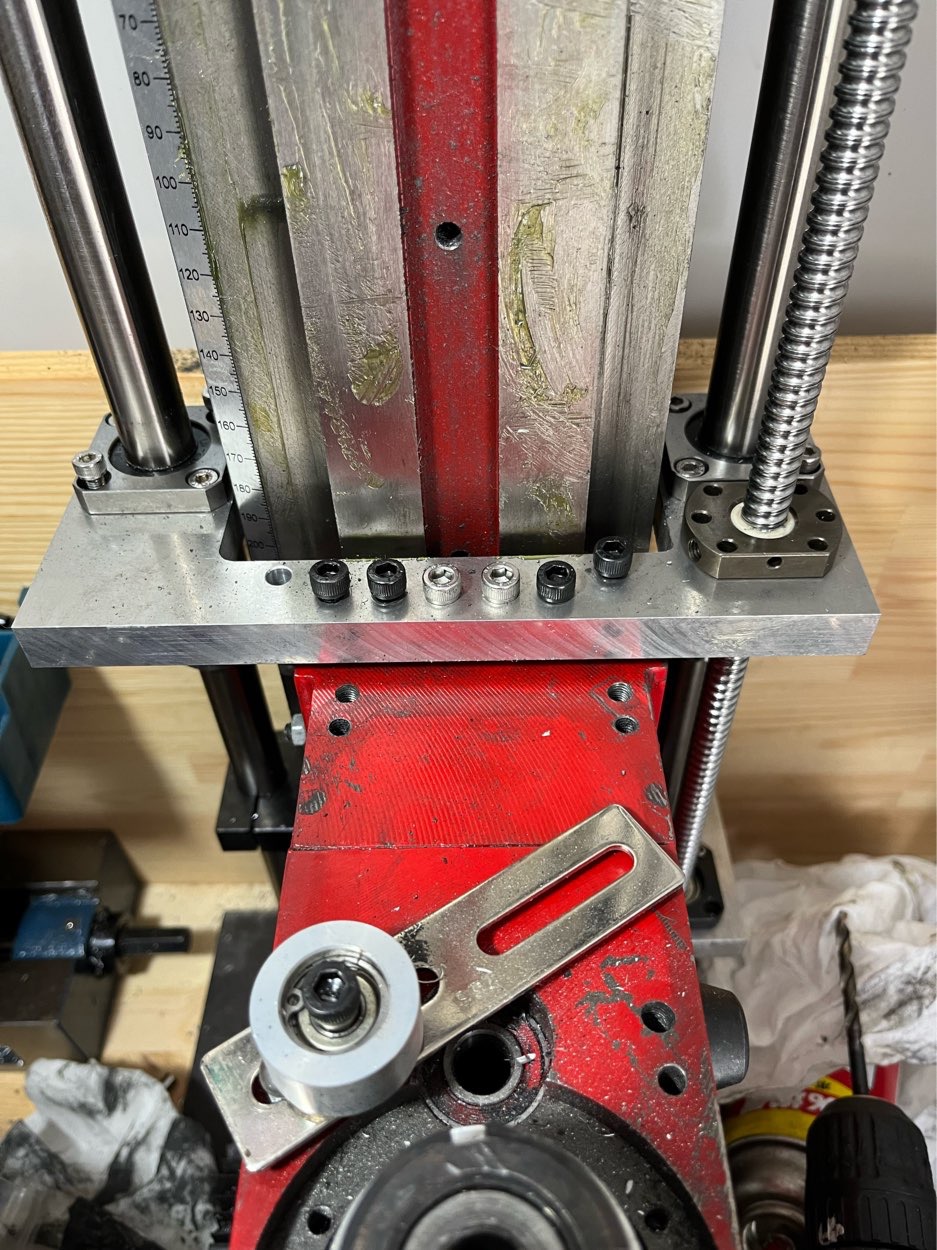

今日はZ軸にリニアシャフト取り付けを完成させます。

まずはリニアシャフトが2mm程長かった為に少々干渉しているので削ったりして
そしてリニアブッシュがスムーズに動くか確認しつつボルトを少しずつ均等に締めていきます。
ボールネジも取り付けます。

ボールネジは今までのより長い500mmにしました。Amazonで買った中華製です。
中華製でもね。それなりに使えますよ。寸法精度は悪いけど。。

Z軸のモーターを取り付けて完成です。

主軸ヘッドですがリニアシャフトとボールネジとガッチリ固定できたのでピクリとも動きません。ガタは完全に解消しましたね(^^)
これは期待出来るな(^^)

ついでに減速比を変えておきます。
主軸モーターは最大回転数が6000rpmなのでΦ6のエンドミルだと回転数が不足していました。なので減速比を変えて10000rpmにしたいと思います。


これでZ軸は見違えるようになったかと思います。


回転数ですが最大で回すとね。怖かったです。。(￣∇￣)
カバーが無いと危ない気がしますね。

それと試験切削したかったんですが、無理でした。
なんでかは後日対策してから。。。アホでした。

今日はここまで。
