リアスタビリンクの製作続きです。
前回はボディと干渉したので、まずは設計を見直して再度作り直しました。
そして、まだ少し微調整して今回は最終の形で完成させます。
色々と作り直して完成したのがコレ!
どうでしょうか?
自己満ですが、上手く出来ているかと思います。
ではハチロクへ取付てみましょう!
干渉も無く問題無さそうですね(^^)
いや〜製作に時間かかりました。

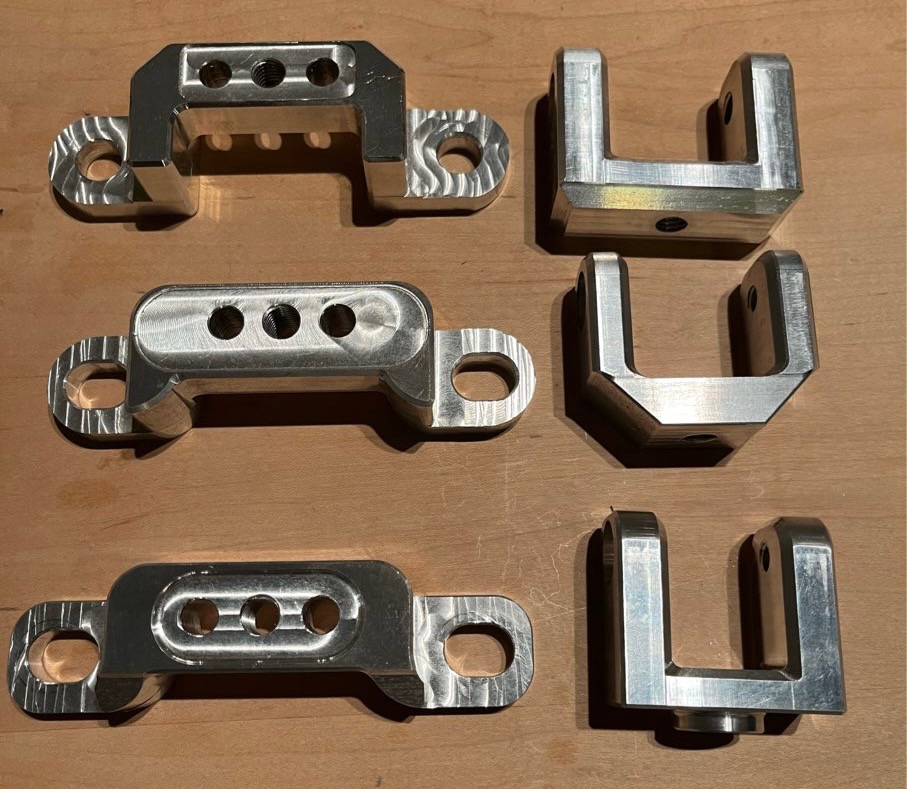

これまでの試作した数々です。
これだけ材料費を無駄にすると、どっかの市販品を買った方が安く済むって言う話ですが、ただショップさんのしか無くて、あまり良い構造のは無かったんです。。。性能は自分で作った方が良いはずです(^^)
では、少し構造を紹介しておきます。
構成部品はこんな感じです。意外と多いかもしれないですね。
は
こだわりはピロボールの保持です。
と言うのもリアスタビは上下への力が普段から掛かって吊り下げた感じなので剛性確保でM10のSUSボルトで掛かりを20mmとるようにしました。
ピロの両端は動く角度を確保する為にスペーサーとカラーを使ってます。カラーはSUSです。
当初はアルミだったんですが、強度が必要でアルミだと不安でした。
スタビとはブッシュを保護するのにショルダーボルトで、締結しています。
細かい箇所まで気にして設計しましたよ。こだわりです。
こんな感じでリアスタビリンクの製作は終わりです。
今日はここまで。
