今日もXJ9512CNCの各軸サーボモーター化を進めていきます。

前回は制御BOX内の部品配置と配線を少しだけ作業しました。
あれから毎晩チマチマと配線していって大体は完成しています。
特に配線図は作っていませんが、恐らく間違いは無いだろうと。。

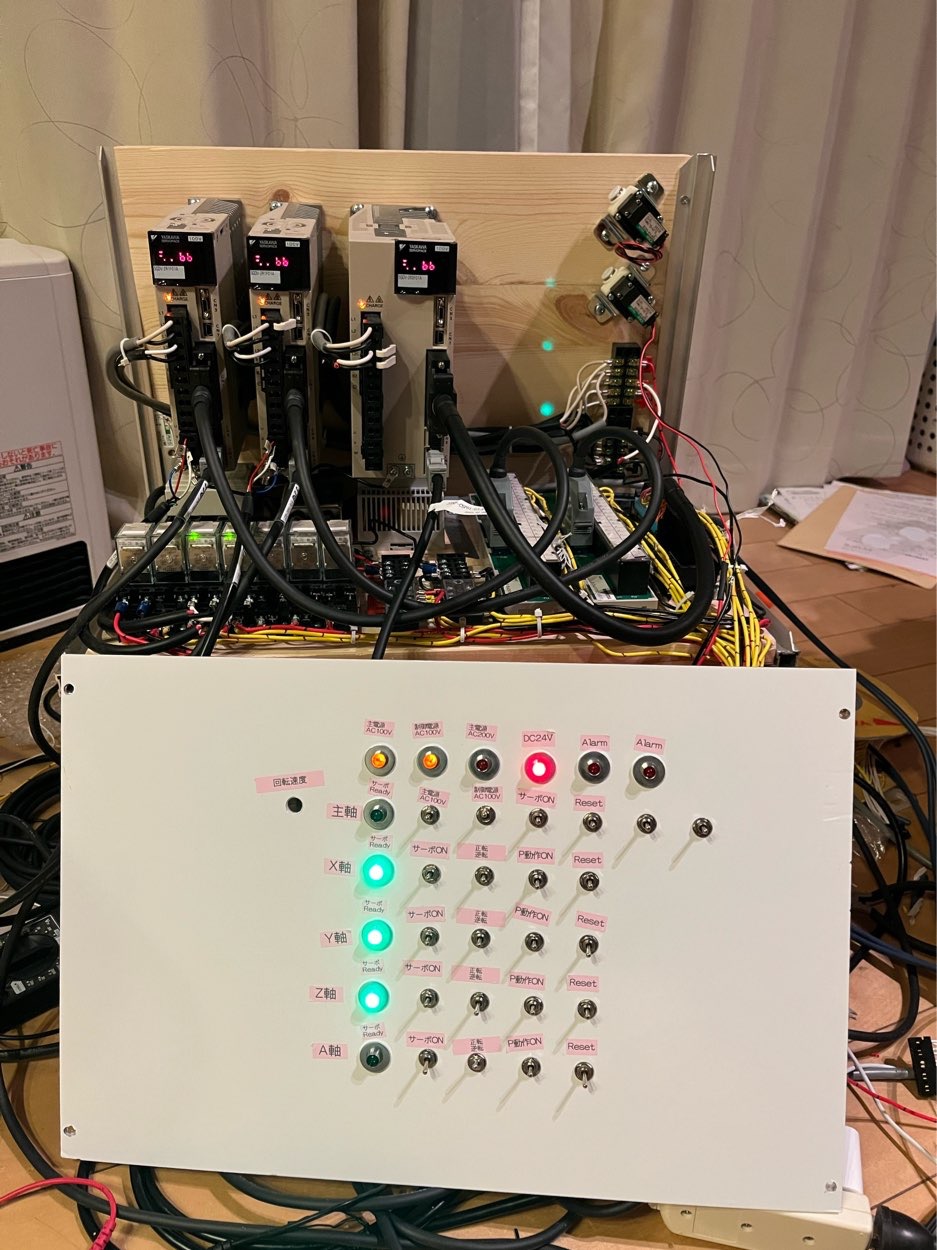

スイッチ盤も作って配線しました。
各名称は子供が貼ったんで歪んでるけど、まぁ良しとしましょう(^^)

まだエアーブローの制御や主軸サーボの全部品が揃ってないんだけど、取り敢えずは電源を入れても大丈夫な状態なので電源入れて動作確認します。

AC関係さえ間違えていなければ破損する事は無いと思います。

さぁ電源ON!

バッチリ動作してます。エラーも無い状態(^^)

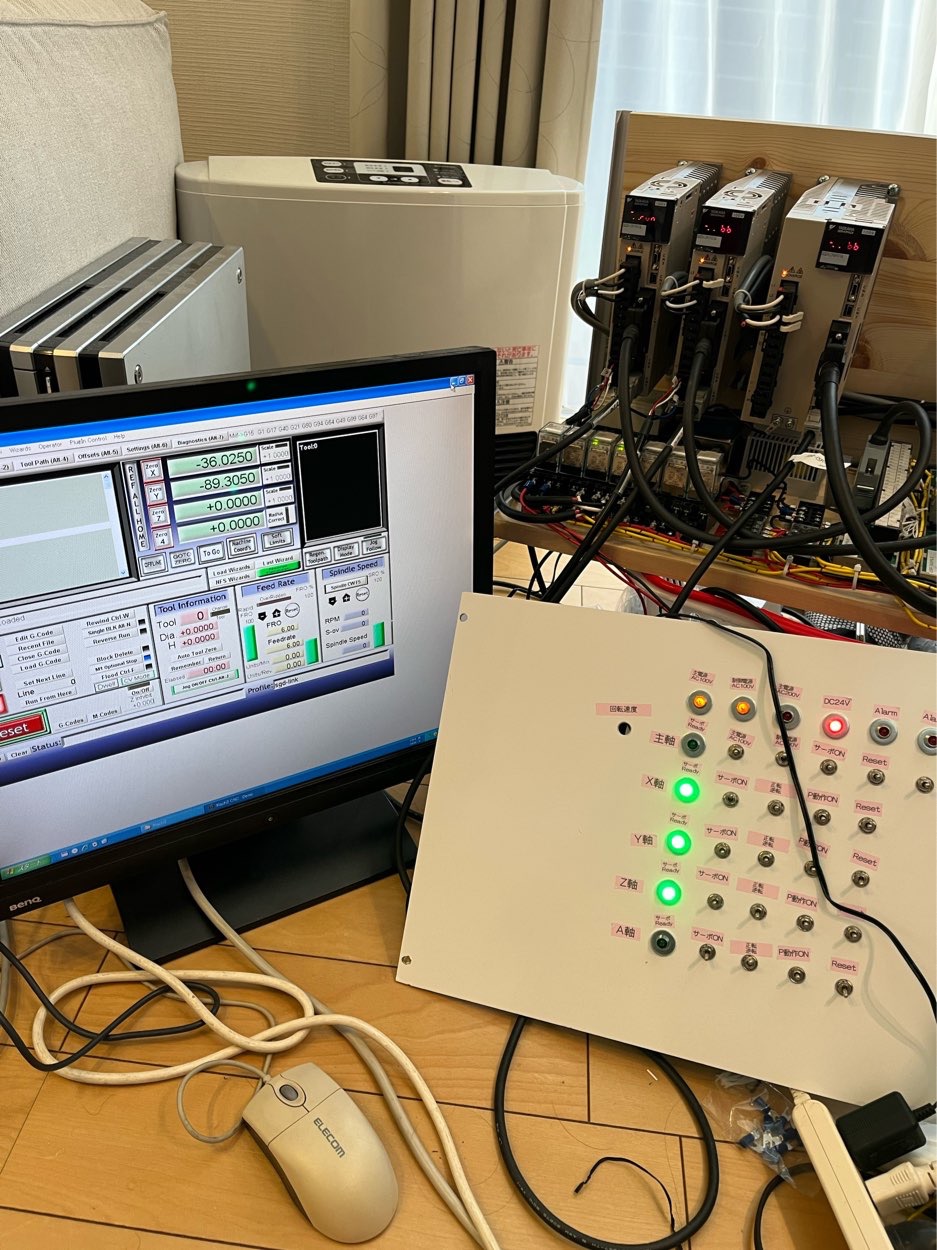

次にPCと接続しての動作確認します。
使うソフトは取り敢えずは無料DEMOのMach3です。

Mach3は初めて使うんで使い方も機能も全然分からないんですが、使っているうちに判ってくるはずです。ちなみにモーションコントローラーはオリジナルマインド製です。
ちなみに、これまではUSB CNCって言う無料ソフトを使ってましたが、サーボモーターを動かすには処理速度的に役不足です。
今回は滑らかにCNCを動かしたいんです。

さて、一応は3軸ともに動作確認出来ました。
サーボのアンプ側の設定に手こずりましたが、さほど難しくは無かったです。
三菱製のサーボより安川製の方が色々とわかりやすい気がします。

あともう少しでXJ9512に組み付け出来そう。

今日はここまで。
