今日はモーターを取付てスピンドルを完成させます。
モーターはこれまで使用しているサーボモーター750Wをそのまま使用します。

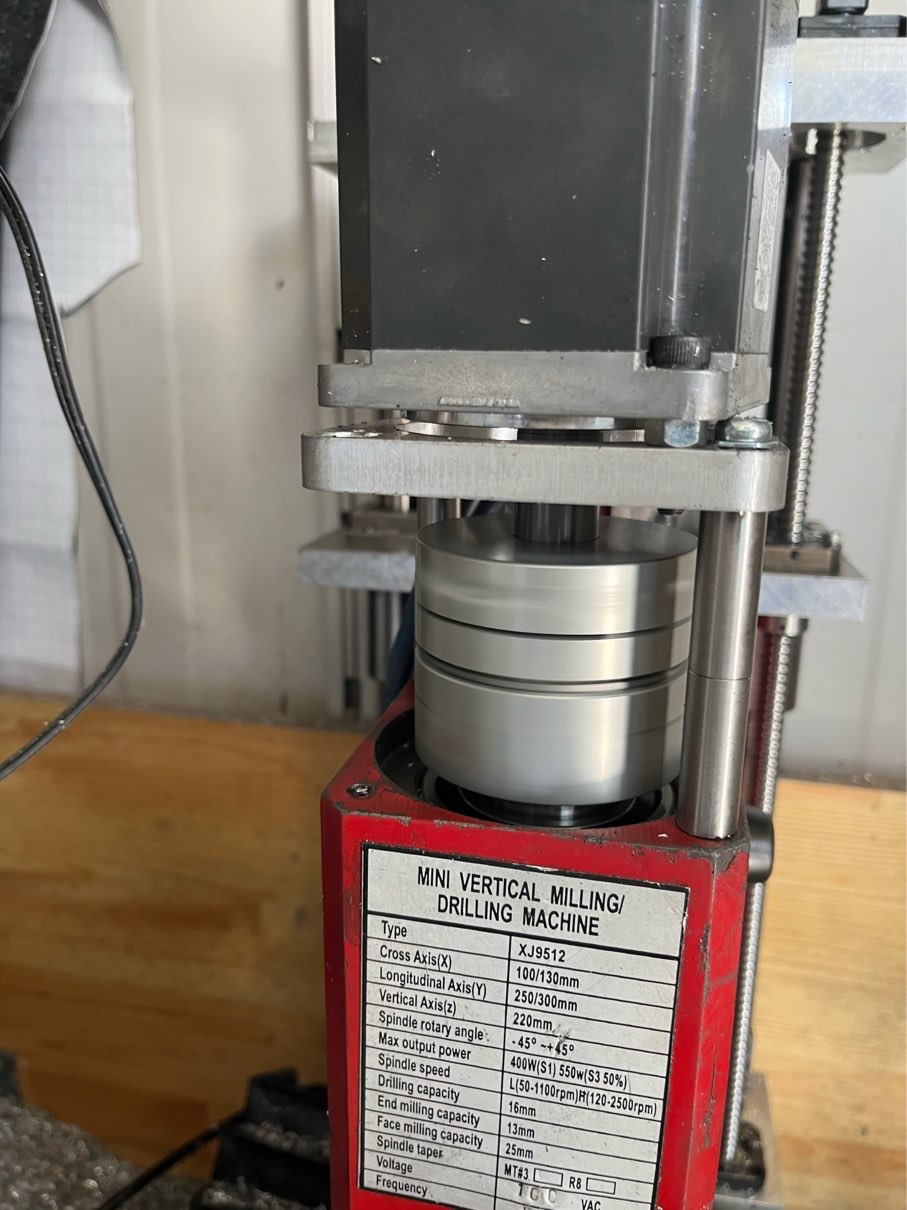

スピンドルをコラムに戻し主軸モーターとスリーブを接続して完成なんですが、繋ぎはカップリングを使用しています。
このカップリングはクラッチ内蔵しており、モーター保護とスピンドルに与圧を掛ける役割です。にしてもかなりデカい！(^^)
一通り完了したら動作確認。
全く問題無さそうだ(^^)
かなり静かに回転するけど高速で回すとカップリングが大きいんで奏でる風切り音が怖い。
にしても静かだ。素晴らしい！
中々に期待出来そう(^^)

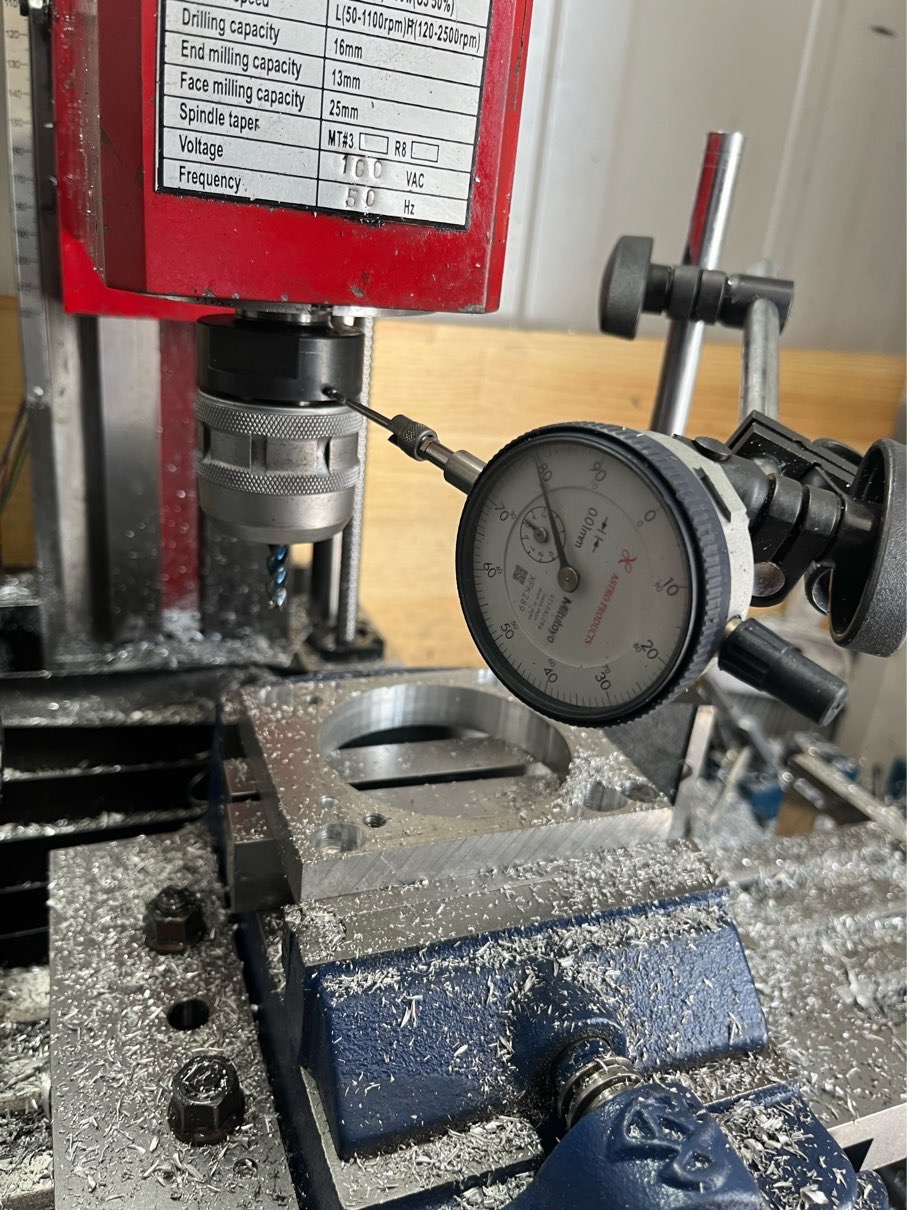

次に軸のフレを計測します。
上側と
下側。
1/100mmしか測れませんが、ピクリとも針が動かない状態になりました。
少なくとも0.01以下の精度達成です！(^^)

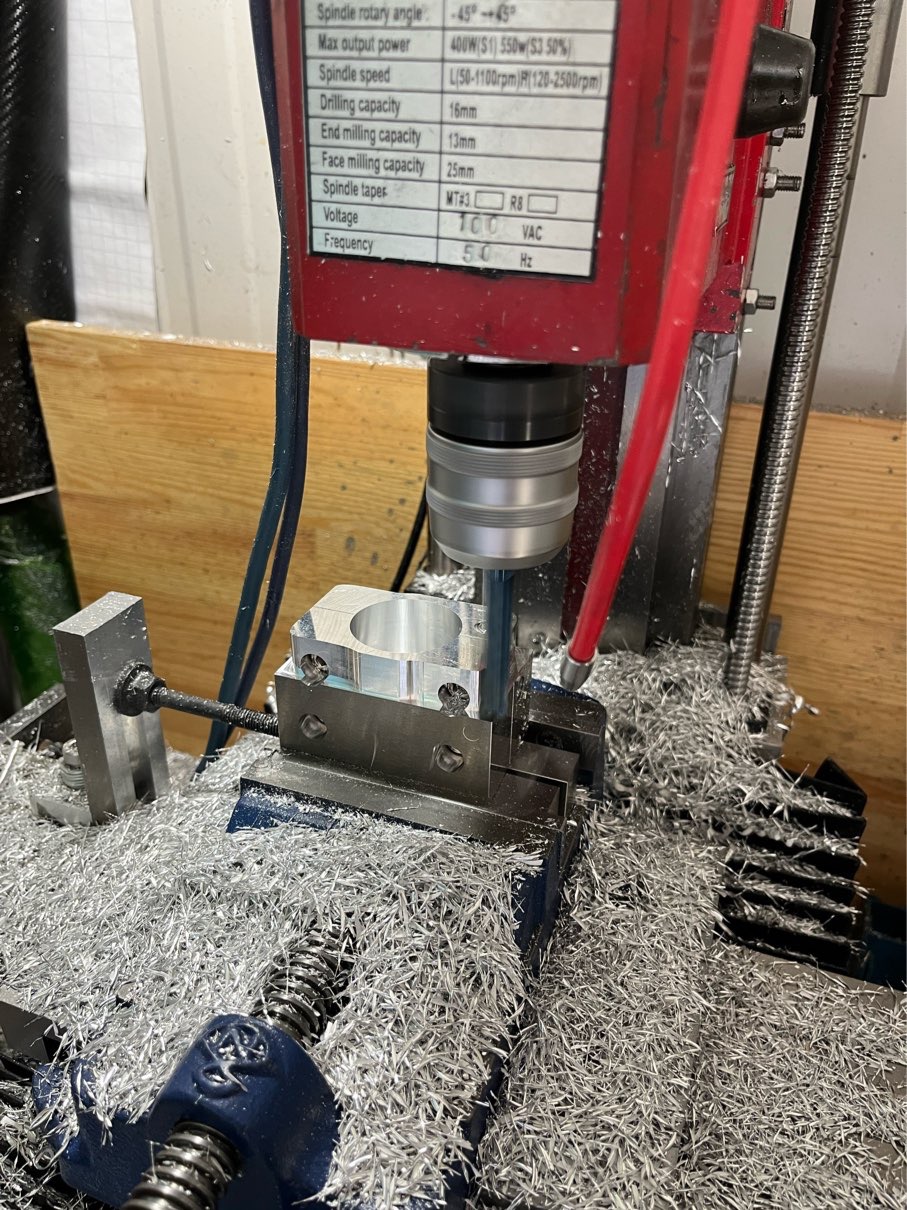

軽く試験切削動させても変な振動も無く、とても軽快な切削音となりました。
これで切削条件を上げれるかな(^^)
てっかんじ。これでXYZとスピンドルまでメンテナンスが一通り完了しました。
色々とバラしたので慣らしで試験切削しながら各部のボルトをチェックして増し締めしていき完了です。
今日はここまで
