エバポレーターユニット(室内機)の組立です。

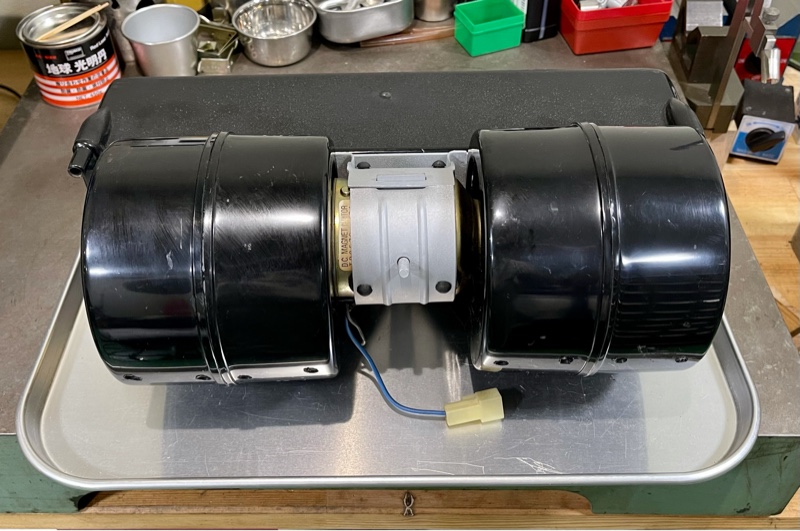

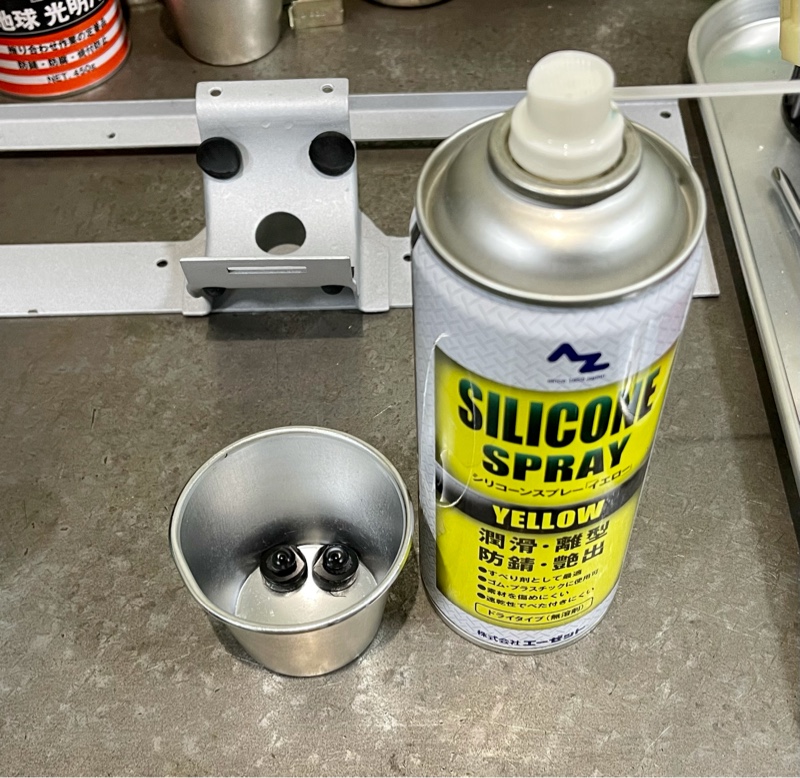

先ずはフレームにシロッコファンモーターを固定するゴムマウントを洗剤で洗い

シリコンスプレーを軽く吹いておきます。フレームにゴムをはめる際に軋まないようにする目的です。

これで取り付けは容易でした。


エバポレーターコアをケースに収め、モーターを取り付けたフレームをケースに載せると•••

シュラウドが赤丸箇所に当たって取付不能 orz
ということにネジを締めてから気付き、再度バラす羽目に陥りました。

気を取り直し一気呵成に組み上げたのがこの様子

正面


右側面


左側面


裏面


ボディーへの取り付けはこのように垂直になります。


あと少々細かなところに手を入れます。

形が見えてくるとテンションが上がります。

そろそろ組み立てなのですが、ちょっと後戻りします。

ケースのフレームが腐っていたのでアルミで作りましたが、

考えるまでも無く、アルミも高湿度中に曝されれば粉吹き芋になってしまいます。

SUSで作り直すことにしました。
アルミバーと同寸のW15mm × 3mmt SUS304バーで作ります。

取り付けていたアルミバーを外し、クリップでSUSバーと共挟みして切断


そのままずらさないようにして穴開け


タップを立てて


皿ビスやブラインドリベットの喰込代をサラもみ、両端をリベットでカシメて出来上がり(赤丸内)。

4箇所の青丸部には新品のクリップナットを取り付けます。


準備は整ってきました。
いよいよ次回は組み立てです。
