赤外線リモコン　受信機２

今日は会社が休みなので赤外線リモコンの続きをしています。


送信機と同じように、いったん部品を全部外します。


古いハンダも吸い取り器でクリーニング。

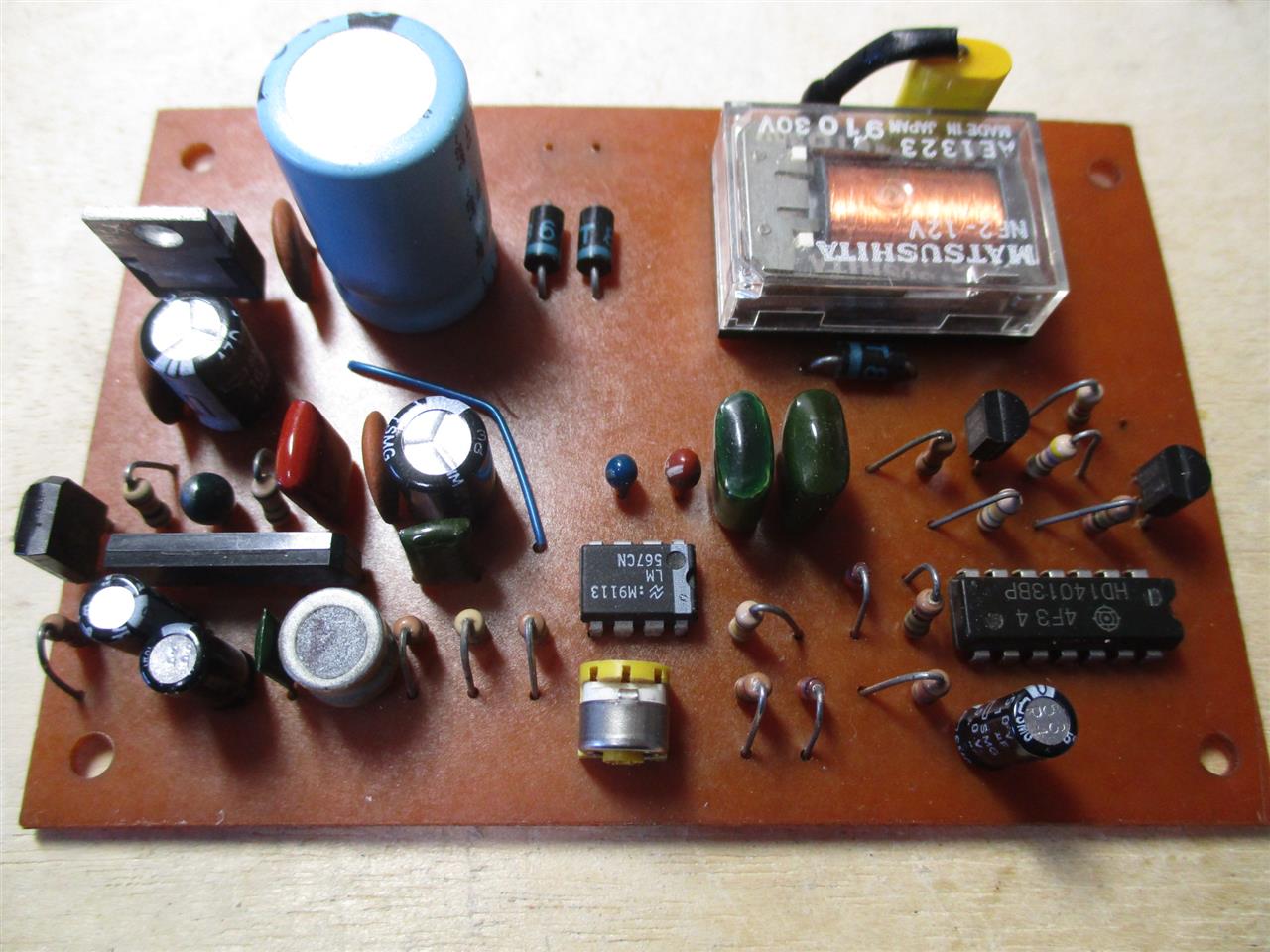

部品の取り付け。


中学生の時と比べてハンダ付けは上達してるかな？


インダクタの指定は３．９ｍＨですが、今は４ｍＨが付いています。
徳島の部品屋さんを２件まわったけど置いてませんでした。orz
ちなみに２件とも送信機に必要なＣＭＯＳの４０１１ＵＢも置いてませんでした。


電源をつないでテスト。


μＰＣ１３７３Ｈの３番につながっている３．９ｍＨと０．００４７μＦの同調回路で３２．７６８ｋＨｚの信号（搬送波）が入力されると１番がＬレベルになるとのこと。
３．９ｍＨも４ｍＨもさほど変わらんだろうと思い、このまま部品を使います。
１番のＬレベルは変調波５１２Ｈｚが出力されてるとのことなのでオシロで見ましたが、だいぶ矩形波が乱れていました。

ＬＭ５６７ＣＮの８番ピンから先のテストポイント部に電圧計をつないで、指示値が最小になるよう２００ｋΩのボリュームを調整しますが、かなりクリティカルでした。
でも、最良点にあわせると、リレーの「カチッ」という音が！
お！いけそう。


送信機からのスイッチ入力は１０回送信すると７回は反応してくれます。
若干、反応が悪いかな？
ＬＭ５６７ＣＮの８番の波形を見るとキレイな矩形波になっていますが、パルス幅に若干バラつきがあります。インダクターが３．９ｍＨだったらきちんと同調とれるのかな？


とはいえ、とりあえず作動してくれたので一安心しました。
