１２月３０日、実家に帰省しました。
その際に、製作した１０エレ三脚お手軽移動運用セットのフィールドテストです。


移動地は街を見下ろす小高い公園。
小学校の遠足でよく来ていました。


車から三脚を取り出し足を延ばします　（２０秒）
アタッチメントセット　（５秒）


車から八木を取り出します　（５秒）


八木と三脚をドッキング　（５秒）
抜け止めはピンにて行います。


同軸ケーブルの取付が必要ですが、運用地に着いてから１分もあれば設営可能です。
これは我ながら便利。

４３０ＭＨｚでＣＱを出すとＯＭさんからの応答がありました。
（ＯＭさんは３７県駅前でビルの上からのＧＰアンテナ）
３７県の端から端までの交信でメリット５と考えたらお手軽セットでは大成功でした。

三脚の足をいっぱい伸ばして設置すれば、この八木程度では問題ありません。
多少の風が吹いてもびくともしませんでした。
ＳＷＲを測定していないので何とも言えませんが、気にすることもないかなと思います。

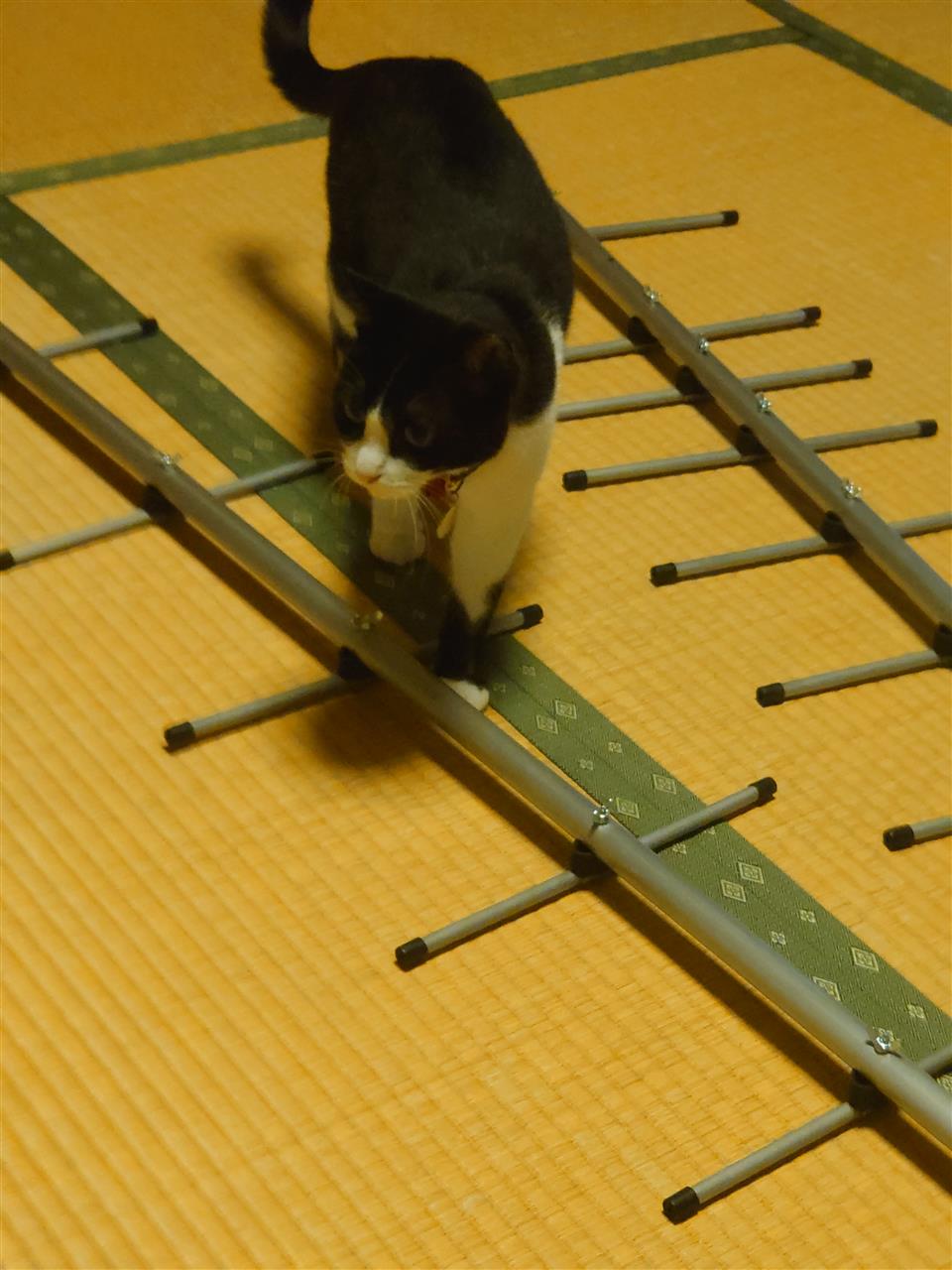

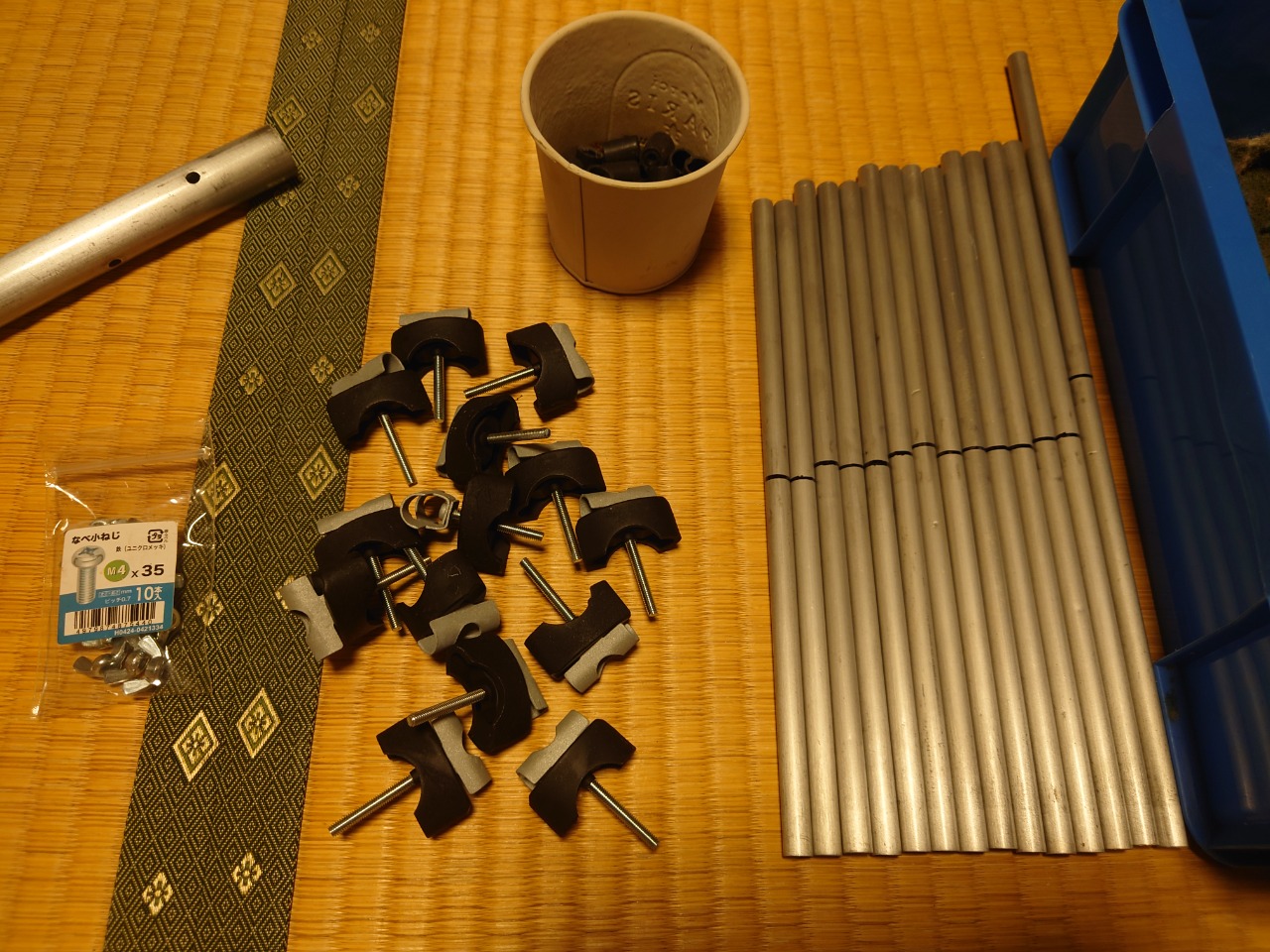

今回、お手軽移動運用に使う八木はこちら。


第一電波工業の１０エレ。
昔、ＯＭさんにいただいたものです。
いただいたものの殆ど使っていませんでした。

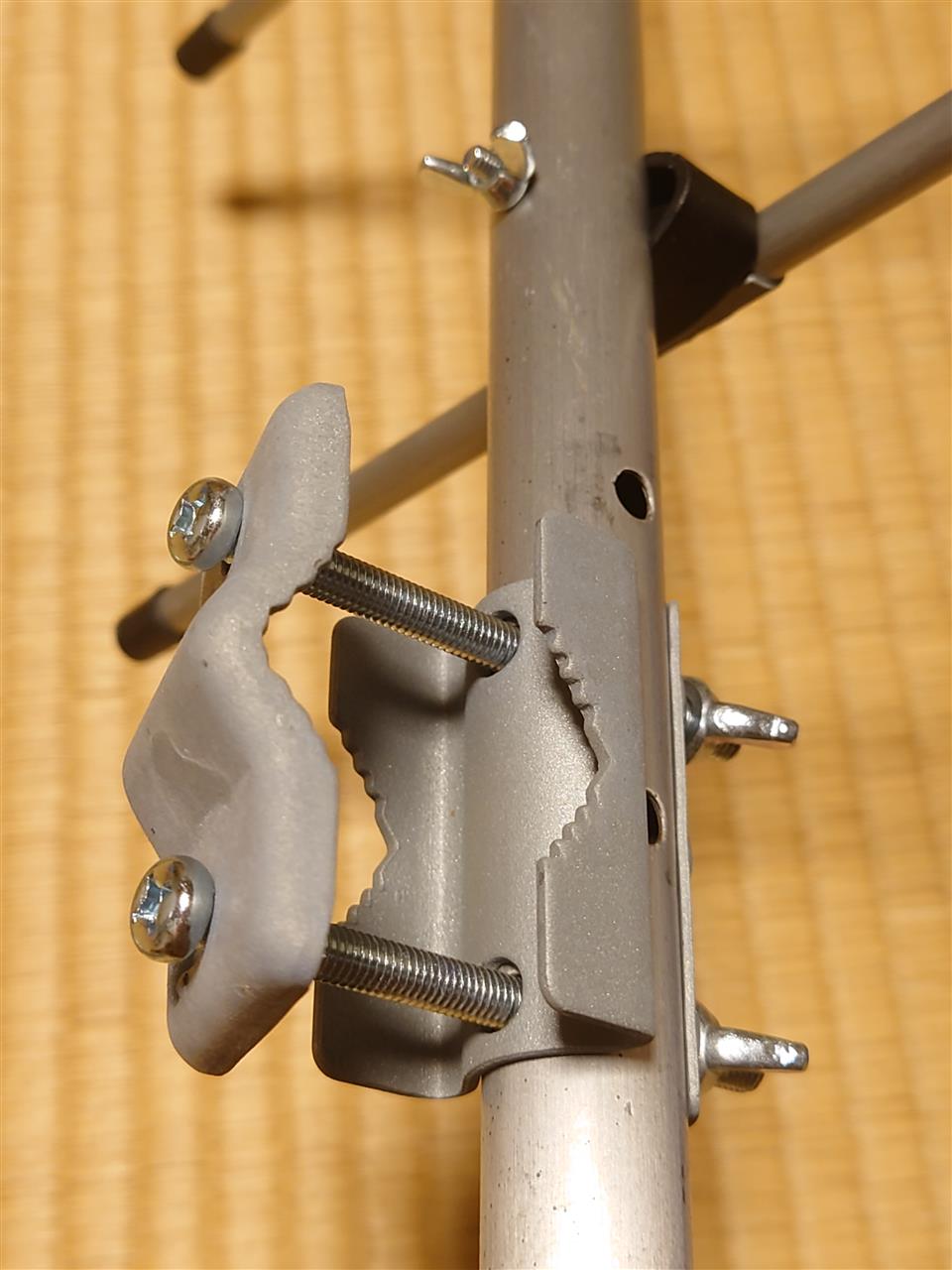

この八木にも一回り小さい角パイプを付けます。
まずは角パイプ取付用のステーを作ります。


アルミのフラットバーを切り出し。


穴あけ。


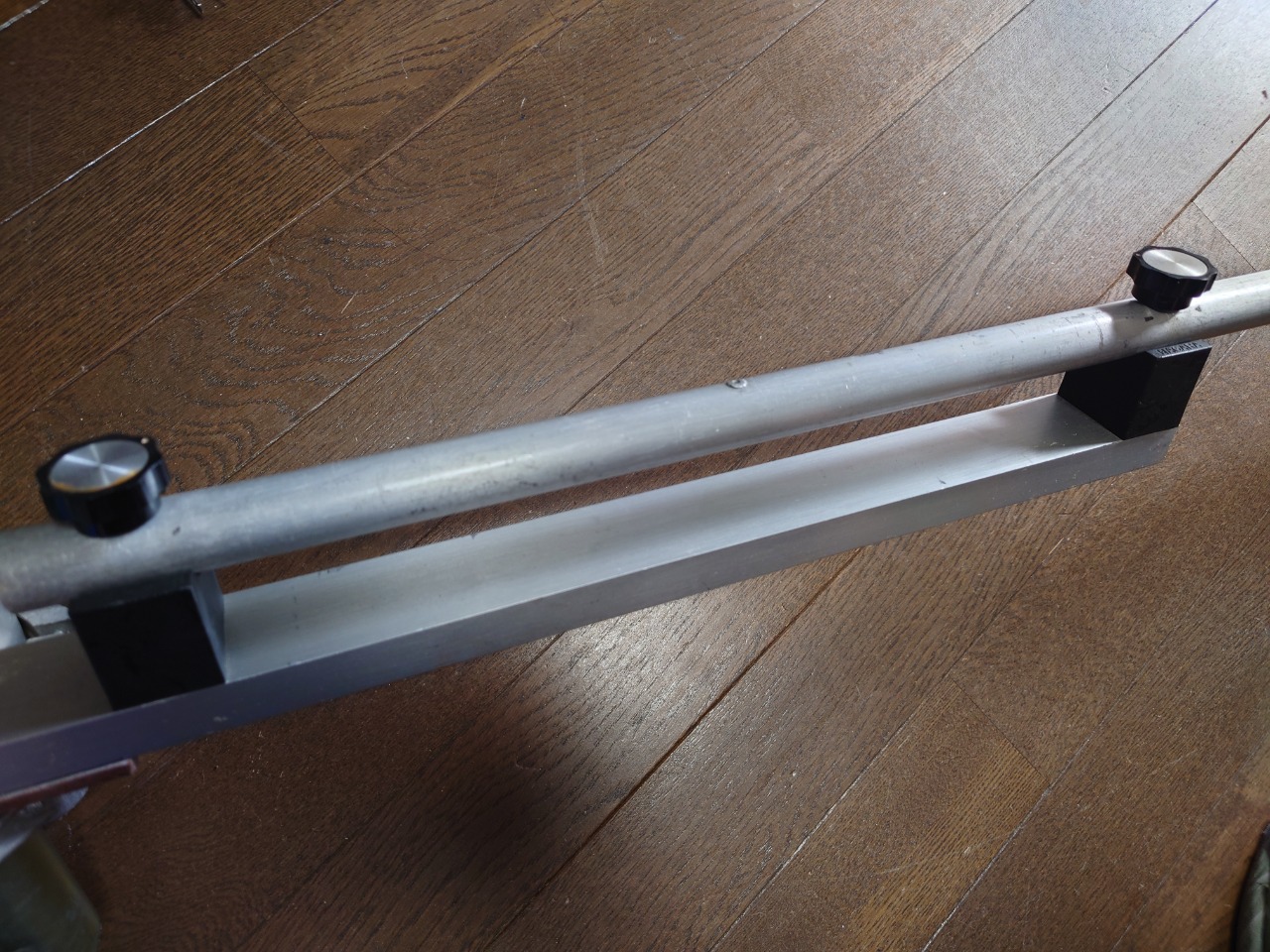

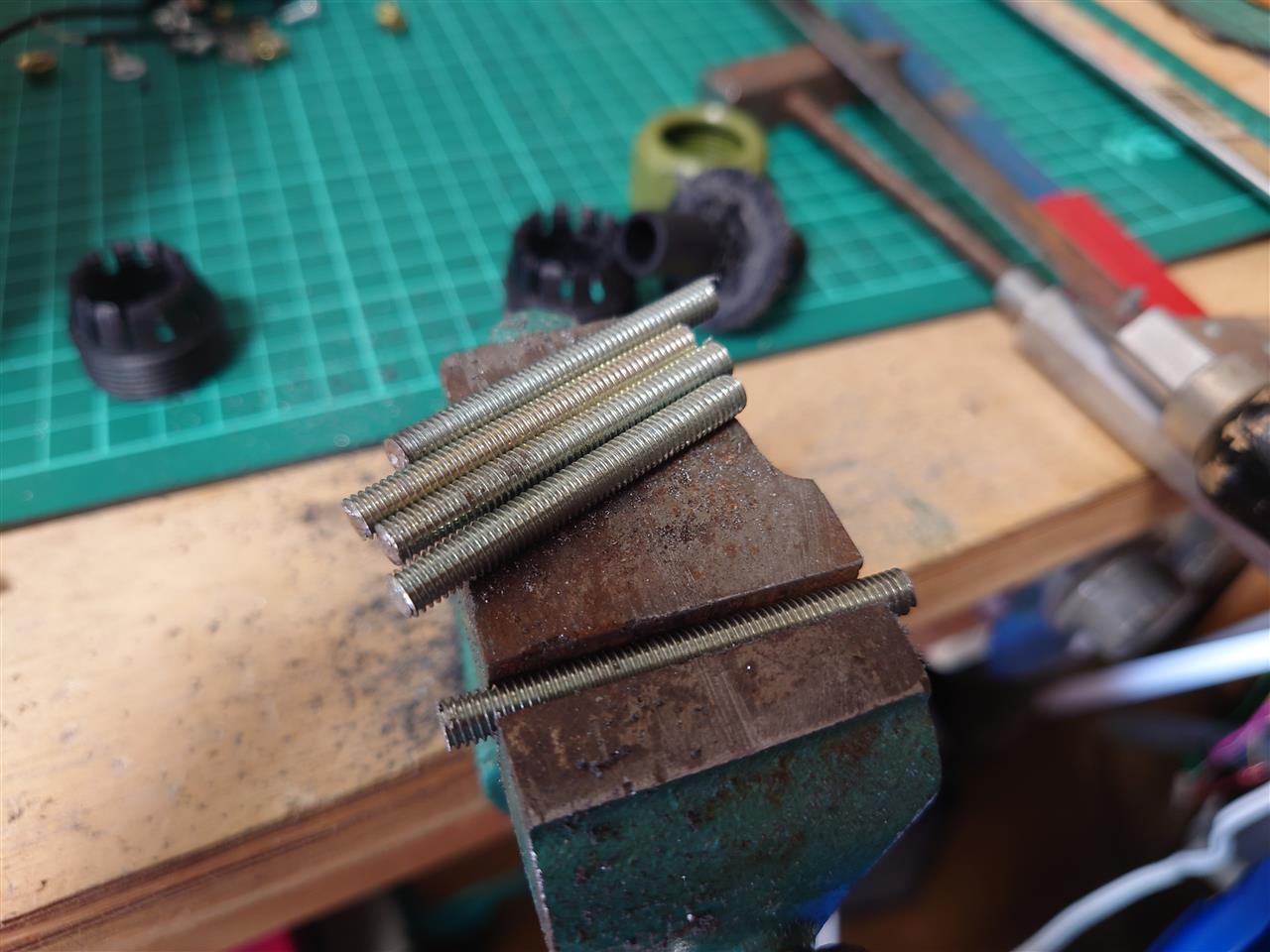

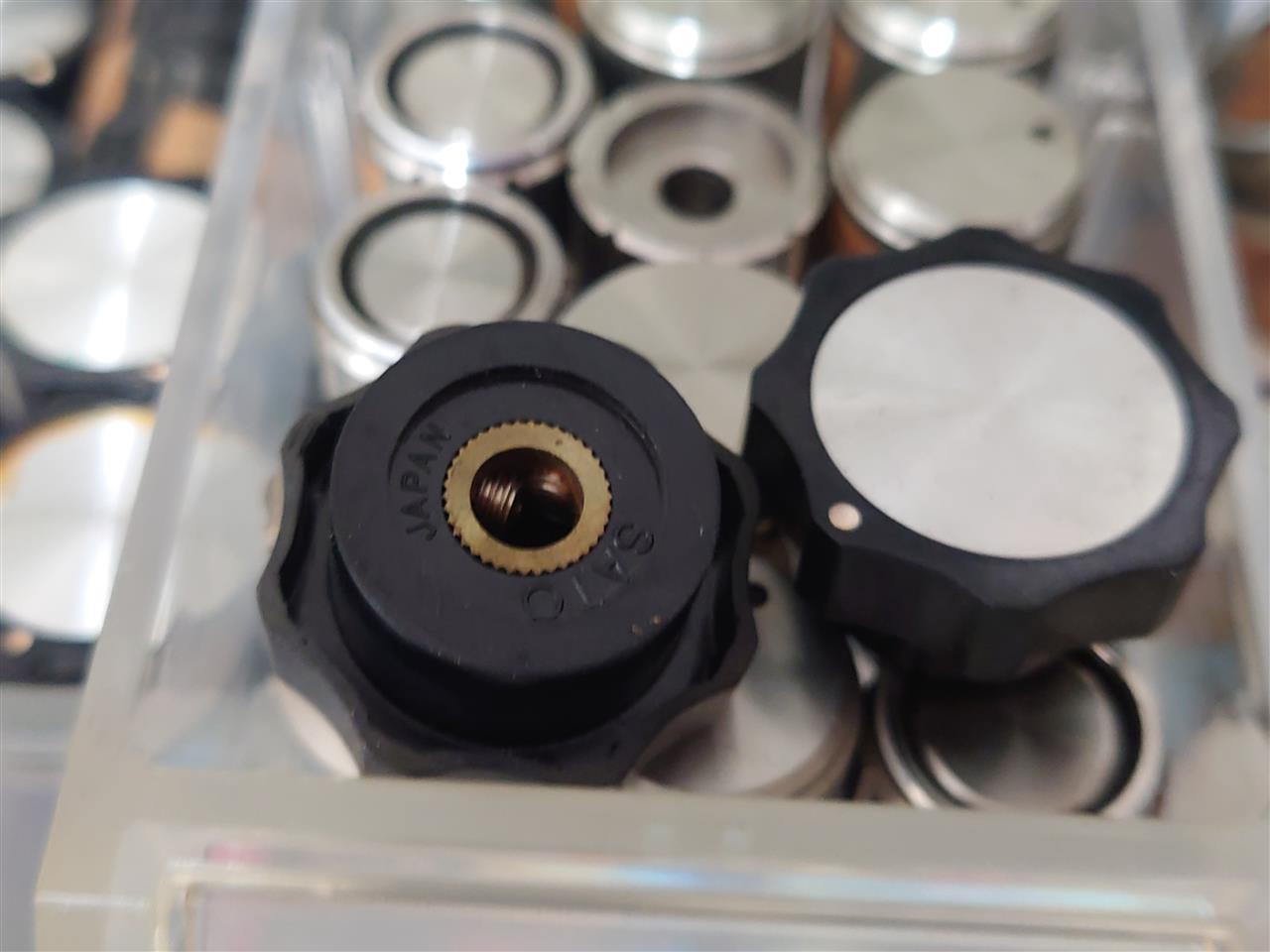

こんな感じで角パイプを固定します。
ステーからの角パイプの出代を考えます。
あまり長く出しすぎても運搬の時に邪魔になるのでほどほどに。


三脚アタッチメントと合わせてみます。
こんなもんかな？

三脚がアンテナに与える影響を考えたらもっとブームを伸ばすべきでしょうが、機動性重視でいきます。


八木アンテナ側完成です。

あとはフィールドテストを行います。

八木アンテナを三脚に取り付けるための工作の続きです。

積層アルミ板で三角錐（？）を作ったので、さっそく三脚に取り付けてみます。


レバーでロックして、まあまあな感じ。
削りすぎてちょっとダルな感じもしますが・・・。

本来、三角錐（？）はプラスチック製です。
アルミ素材のアタッチメントでは長期使用では三脚側を攻撃してしまうかな？


削りすぎを埋めるためと、攻撃性を緩和するために三角錐表面にエポキシ接着剤を塗りました。


カラカラに乾くまで放置。


それでは三角錐からブームを出します。

最初、丸パイプをＵボルトで締め付ける方法を考えていましたが、いろいろ考えて角パイプにしました。

アルミの角パイプはホームセンターで結構いい値段します。
ちょっと躊躇しましたが、値段を超えるメリットがあると考えて２サイズ購入。

メリットは、
・三角錐への取付が直接ねじ止めでき、部品点数が少なくて済む
・丸パイプＵボルト固定のように緩んでくることが無い
・八木を取り付けるときに位置合わせが簡単
・２０ｃｍしか使わないケド余った分は他の工作に使用できる


ブーム取付のため最初に三角錐に取付穴を開けました。


角パイプに同じ寸法で穴あけしようとしましたが、ちょっとズレてビスが通らないのがオチなので、

直接現物合わせて穴あけ。

皿の座をもんでＭ３ｘ２０のビスで固定します。



とりあえず完成。


三脚に付けてみます。
しっかり取りついて、クイックリリースも効きます。

これに八木が付いたらバランスはどうかなと。

八木の重さでバランスが悪くなるようなら釣り合いが取れるようにウエイトを付ける必要が出てきます。

三脚用アタッチメントの続きです。


アルミの板を貼り合わせたいのですが、真ん中で位置合わせしてボルト止めできるように穴あけしました。


貼り合わせはいつものダイソー２液混合。
在庫が切れてたので買ってきました。

２液混合あるあるですが、
キャップをキレイに締めていたハズが保管中に漏れ出し、ベタベタになって「もういいや捨てよう！」となることがあります。
今回はそんなことが無いよう液ダレしないよう使いたいです。(^^；


アルミに施されていたアルマイトを剥がした方が接着が良いかなとヤスリをかけましたが意外と大変でした。

接着剤を塗ってからの圧着。
しばらく放置プレイ。


やすり掛けして台形を作ります。


こんなもんかな？

４３０ＭＨｚで移動運用するとき、モービルホイップアンテナではちょっと物足りなく感じることがあります。

かといって、ナガラの３本つなぎの２５エレやマスプロウエーブハンターの２本つなぎ１５エレでは組み立て設置が面倒。
（むちゃくちゃ面倒ってなわけでもありませんが）

ＯＭさんにいただいたダイヤモンドの１０エレは車での持ち運びも簡単なのでこれを有効利用できるよう、お手軽移動運用できるように考えました。


コレ

まず第一に運用先で簡単に設置するためには工具は使いたくありません。

マストクランプは使わず、ピンで止められるようにしたいです。

次にマストですが、通常ならばタイヤで踏み立てるスタンドで立てて設置するところでしょうが、三脚をぱっと出してそれで八木アンテナを固定したい。

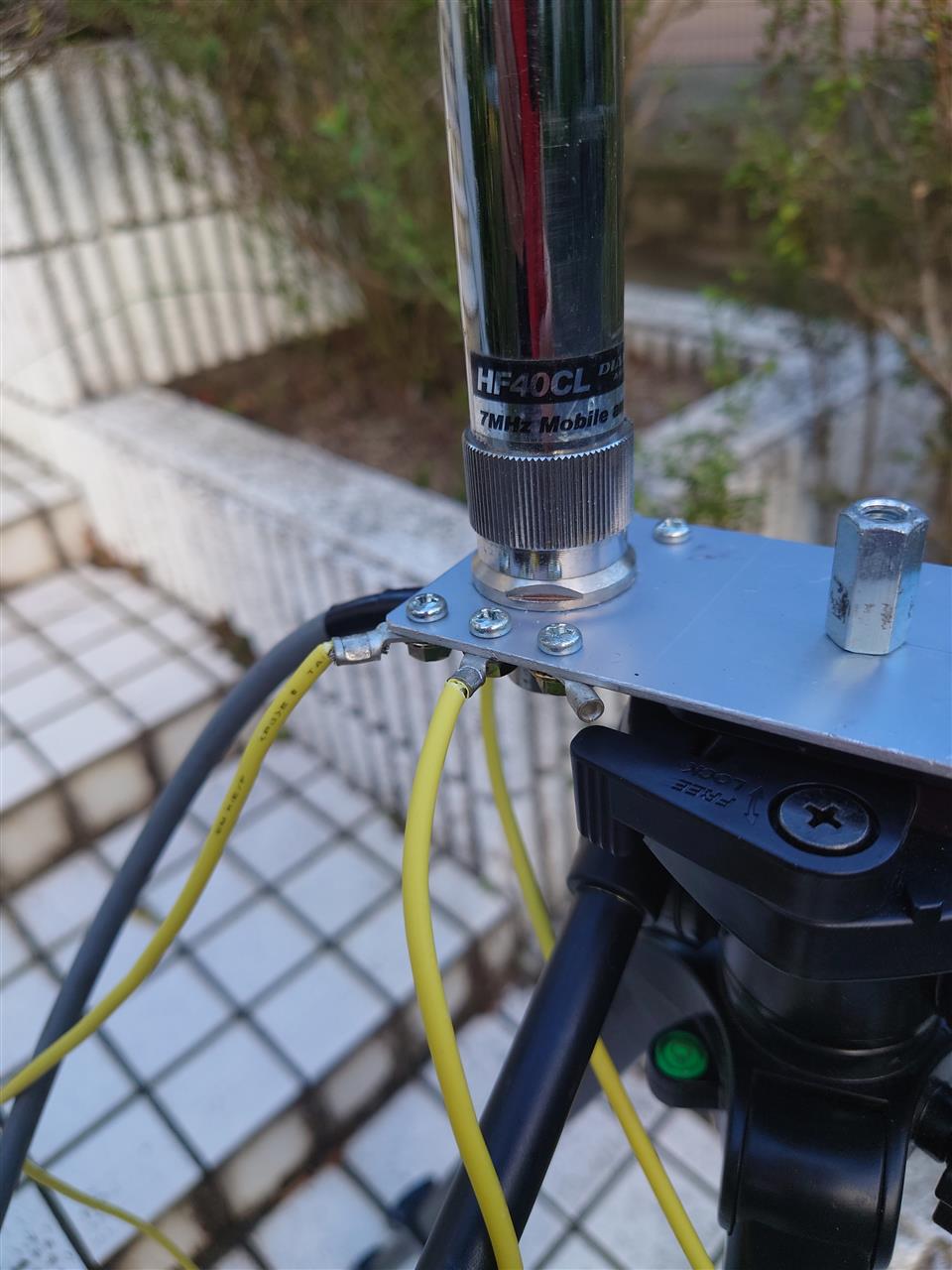

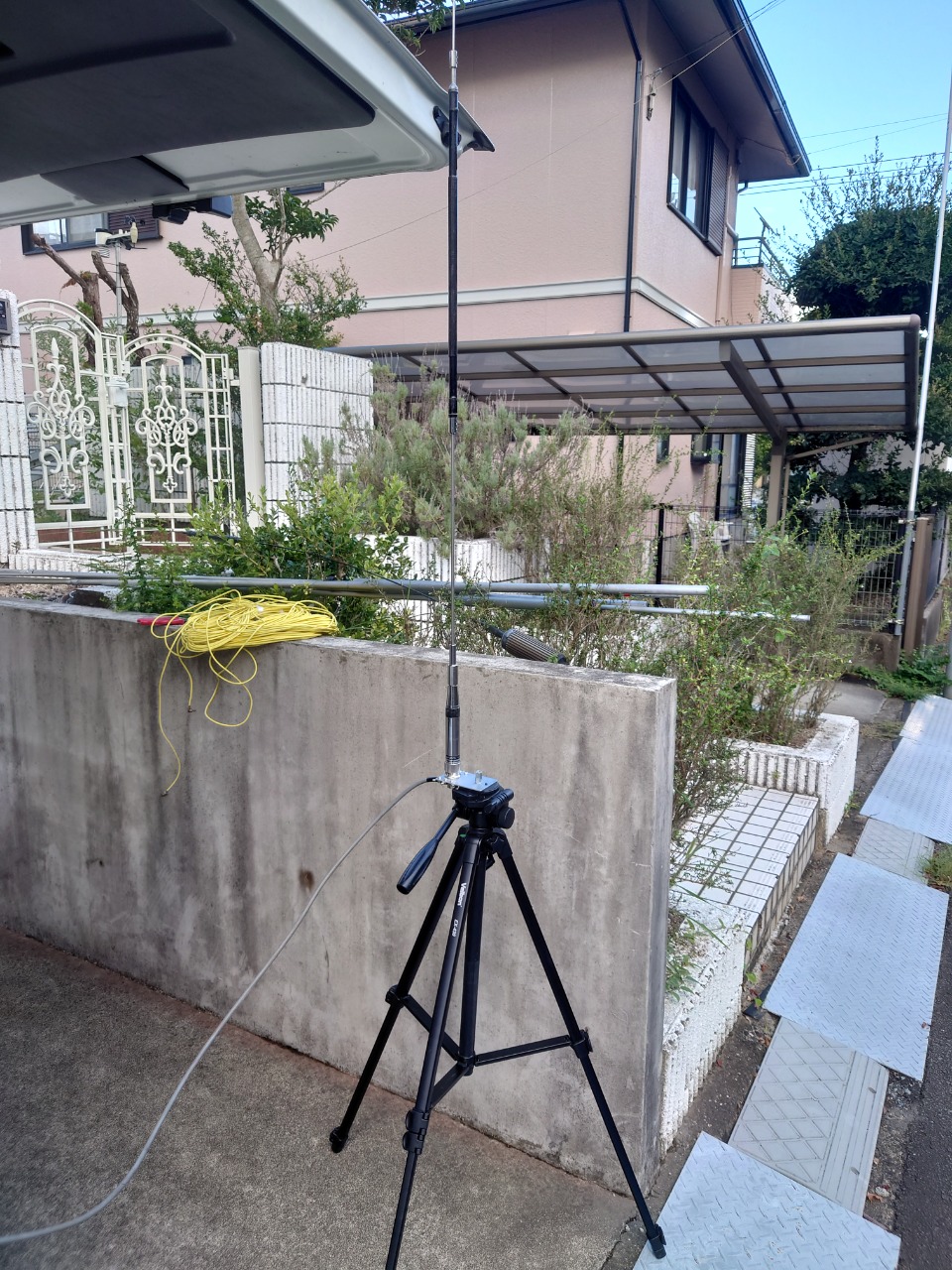

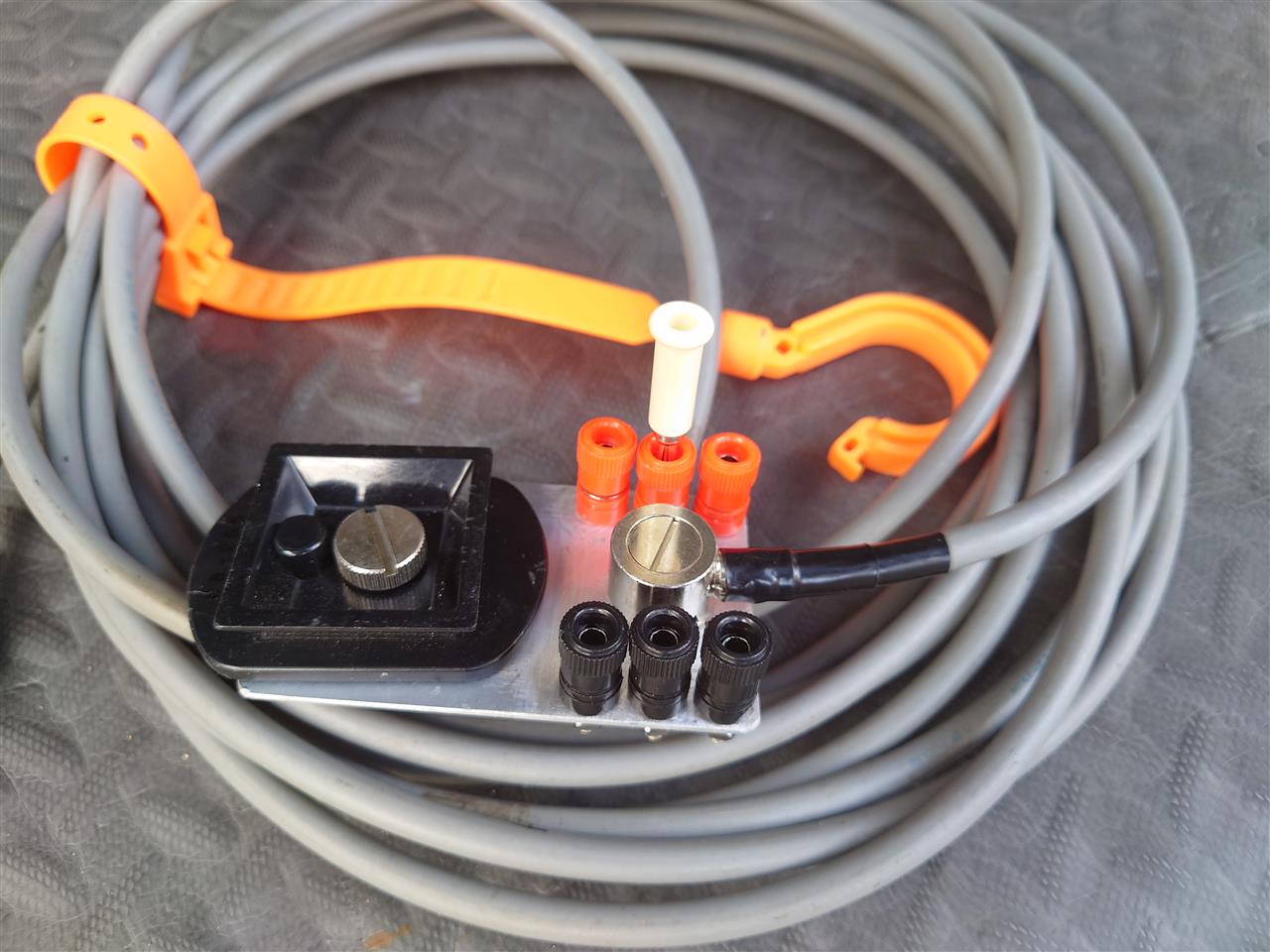

過去にＨＦ用のモービルホイップ用にこのようなアルミの基台を作りましたが、この三脚に１０エレ八木が取り付けられるように工夫したいです。


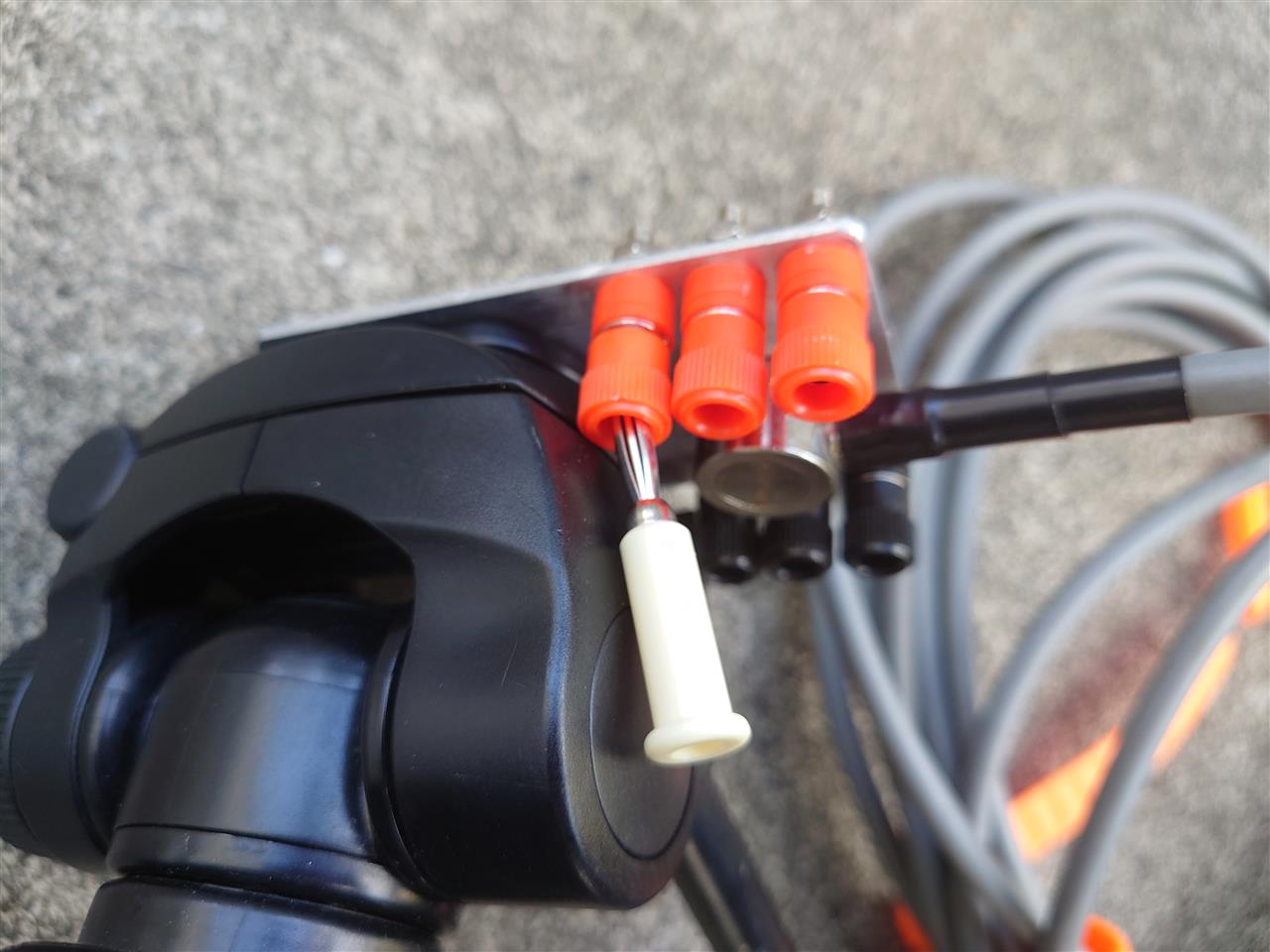

この三脚ってレバー一つでクイックリリースができます。
父親が持っていた古い三脚しか知らなかったので最初見た時、なるほどなーって思いました。

三脚はビデオ撮影とか本来の用途にも使用したいので加工したくありません。
なので、手に持っている台形の部品を新規で作ることにしました。


材料はお金をかけず、庭に転がっていた２ｍｍ厚のアルミ材を使います。


庭で適当な大きさに切り出しました。


シャックにてヤスリで成形。


大きさ違いのプレートを作ります。


これを重ねたら台形にならんかなと。
