今日は休みでした。

ハイエースにＴＳ－４８０のアンテナを付けるため、コーナンで材料を買ってきました。


いまは５０ＭＨｚをワッチだけでもしたいので、とりあえず、手っ取り早くリヤラダーにアンテナを付けたい。

ちゃんとした位置への取付はまたおいおいということで。

コーナンで買ってきた材料はこちら、

Ｌ型金具　４３７円
コの字ボルト　２個　＠５２円　なり

何気に手に取ったＬ型金具ですが、高いなと思いましたが手ごろなサイズはこれぐらいしかありませんでした。
この金具、カチオン塗装が施されているそうです。
カチオン塗装はメッキみたいな要領で水溶性塗料の中に部品を漬け、直流を流して定着させる電着塗装だそうです。
均一性のある密着された塗装ができるそうです。
へぇー。

屋外に設置するものなので塗装が強力なことに越したことはないですね。



さて、コの字ボルトの径が６ｍｍなので金具に開けられている穴に入りません。
６．５ｍｍのキリで拡大したいと思います。


金具を手で押さえながら穴あけすると、キリが噛み込んだとき手で押さえきれなくて危険なので木材に固定してから穴あけしました。

バイスに挟んで固定してもいいのですが、工作物に傷が付くのが嫌なのと、垂直方向に荷をかけた時にバイスから外れたりして、しっかりとキリの押し付け力がかからないのでＢＦです。

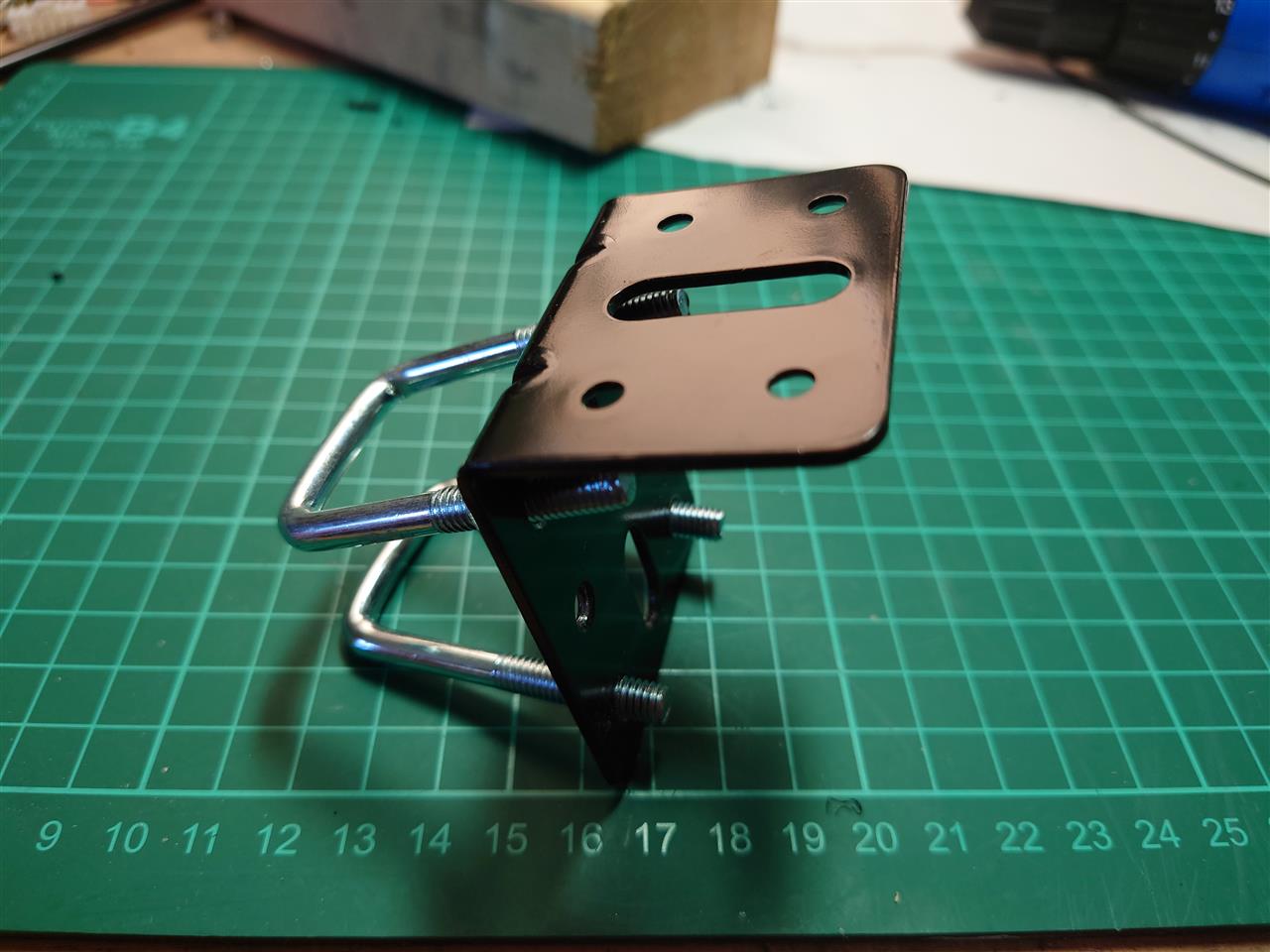

穴があいたところでちょっと仮組み。


コの字ボルトには傷防止と防錆のため収縮チューブを被せました。

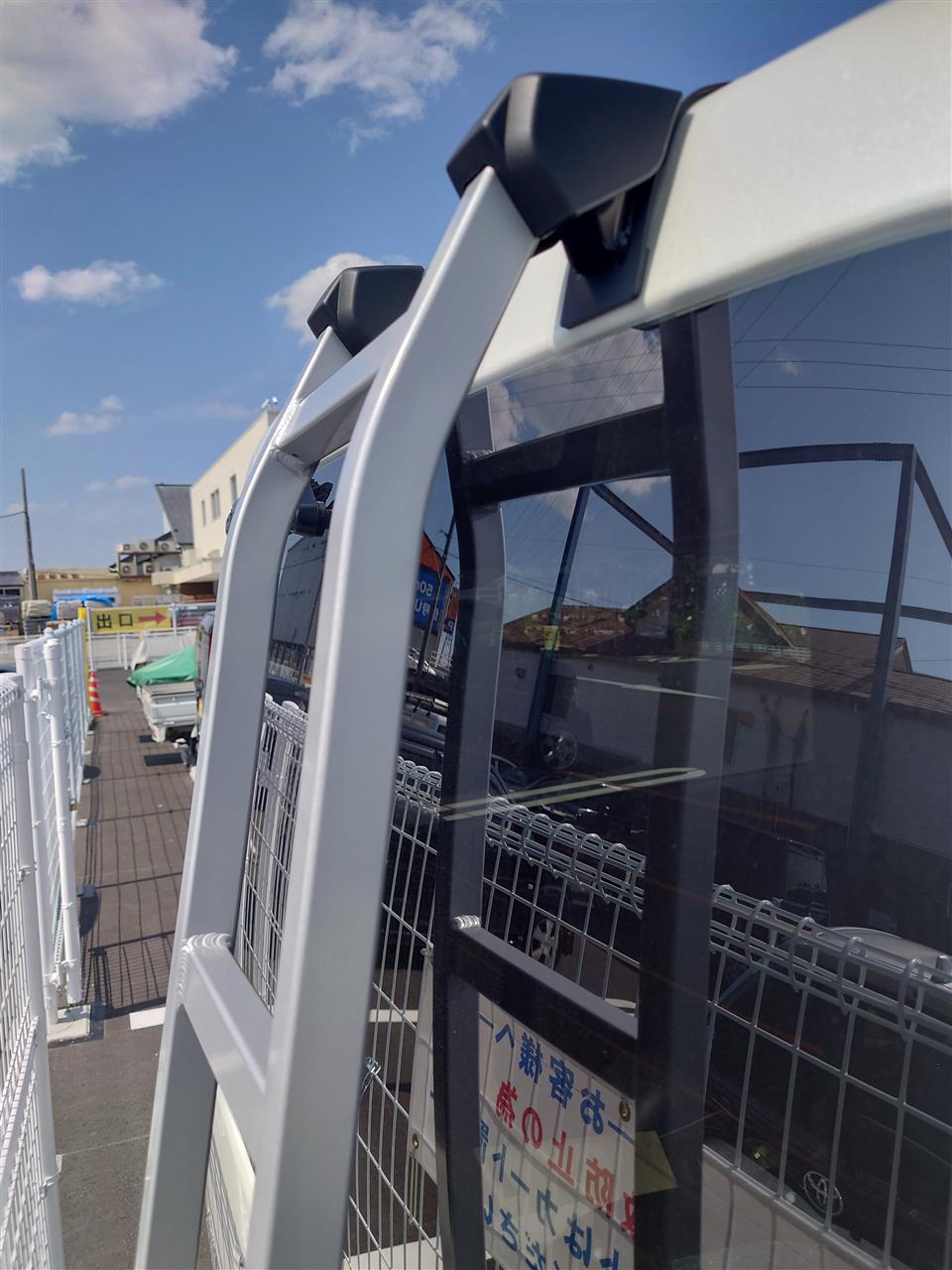

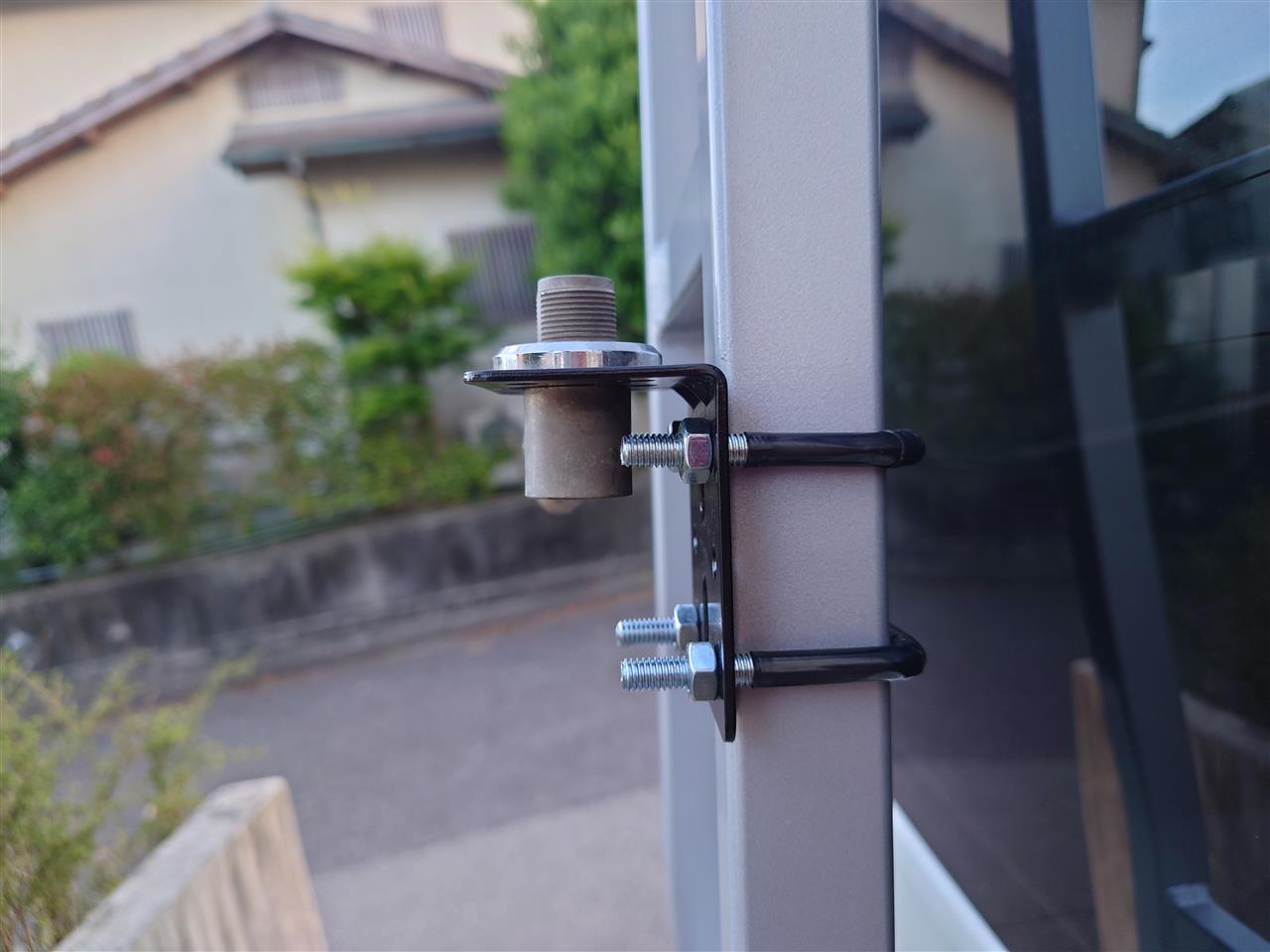

とりあえずラダーに付けてみます。




この位置だとアンテナとラダーが干渉するので良くないですが、受信だけならまぁいいか。

Ｌ型金具は塗装されてるので、アースはＭ型コネクタから取りたいと思います。


金具を削って地肌が見えたところはローバルを塗りました。
スプレーローバルしかなかったので、小皿に出して綿棒でぬりぬり。


そうそう、コーナンの帰りに寄ったダイソーでこんなもの見つけました。

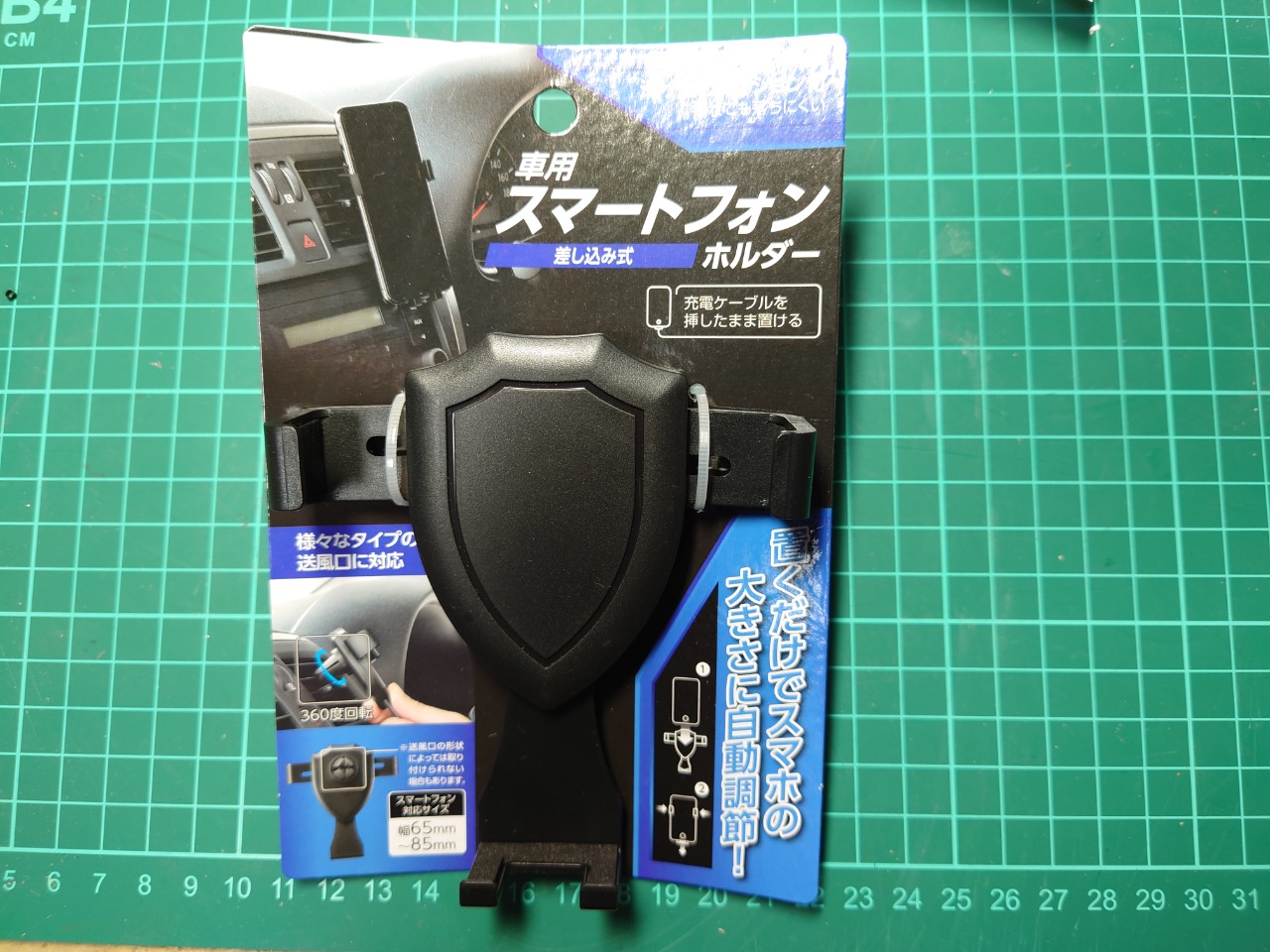

車用スマートフォンホルダー　差し込み式　１００円なり

「置くだけでスマホの大きさに自動調節」
「充電ケーブルを刺したまま置ける」
「様々なタイプの送風口に対応」
「滑り止めクッション付き」
とのセールスポイントです。


裏はこんな感じでエアコンの送風口に差し込むことができます。
冬場はヒーターの熱風がスマホ直撃では良くないでしょうが。(^^；


内部はこんな感じで、スマホが置かれると自重でアームが下がり、クランクを介して左右のアームがガッチリつかむという寸法です。
ナルホドうまくできています。感心しました。

ただデザインが中世の盾みたくて、気恥ずかしい。

午前中はモジュラー８Ｐのマイクケーブルを製作して充実感がありました。

午後からはコントロールパネルのセパレートケーブルを製作します。
これはモジュラー６Ｐです。
車の前から後ろまで５．５ｍ必要です。

しかし、コーナンに見に行っても６Ｐコネクタは売られていません。
あるのは４Ｐか８Ｐのコネクタ。
売ってないのか、、、、orz

モジュラー製作は諦めました。


ふふふ、こんなこともあろうかと、、、。

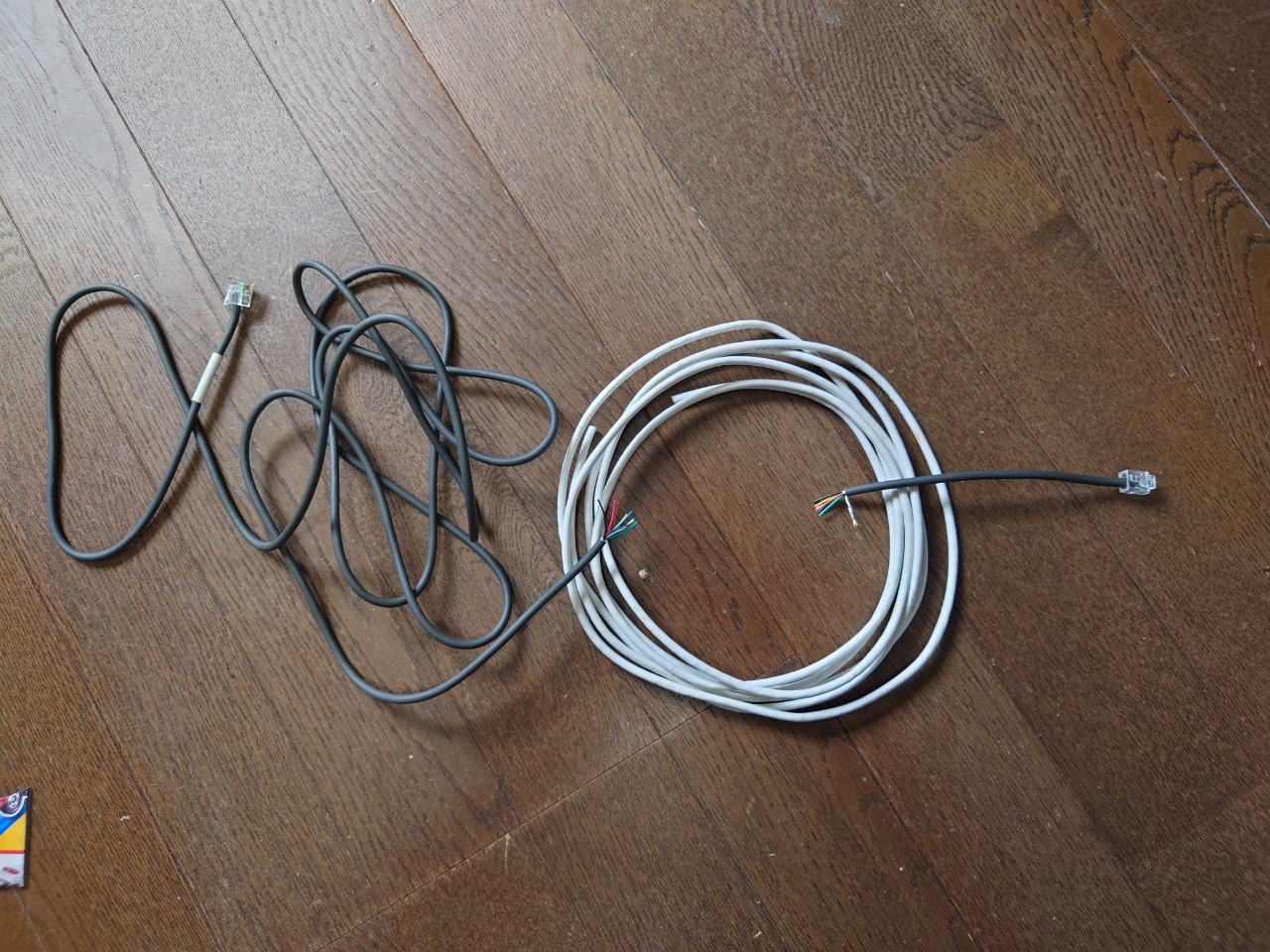

前にハードオフで調達していた６Ｐ　ジャンク１００円なり。
（しかも端子が全部入っているやつ）

たまに６Ｐは見ますが、端子が４本しか入ってなかったりして、全部端子が入ってるのはかなりレアです。


欲しい長さには程遠いので、これを途中で切って間に配線を繋ぎます。


２か所つなぎ合わせるので色を合わせておく必要があります。

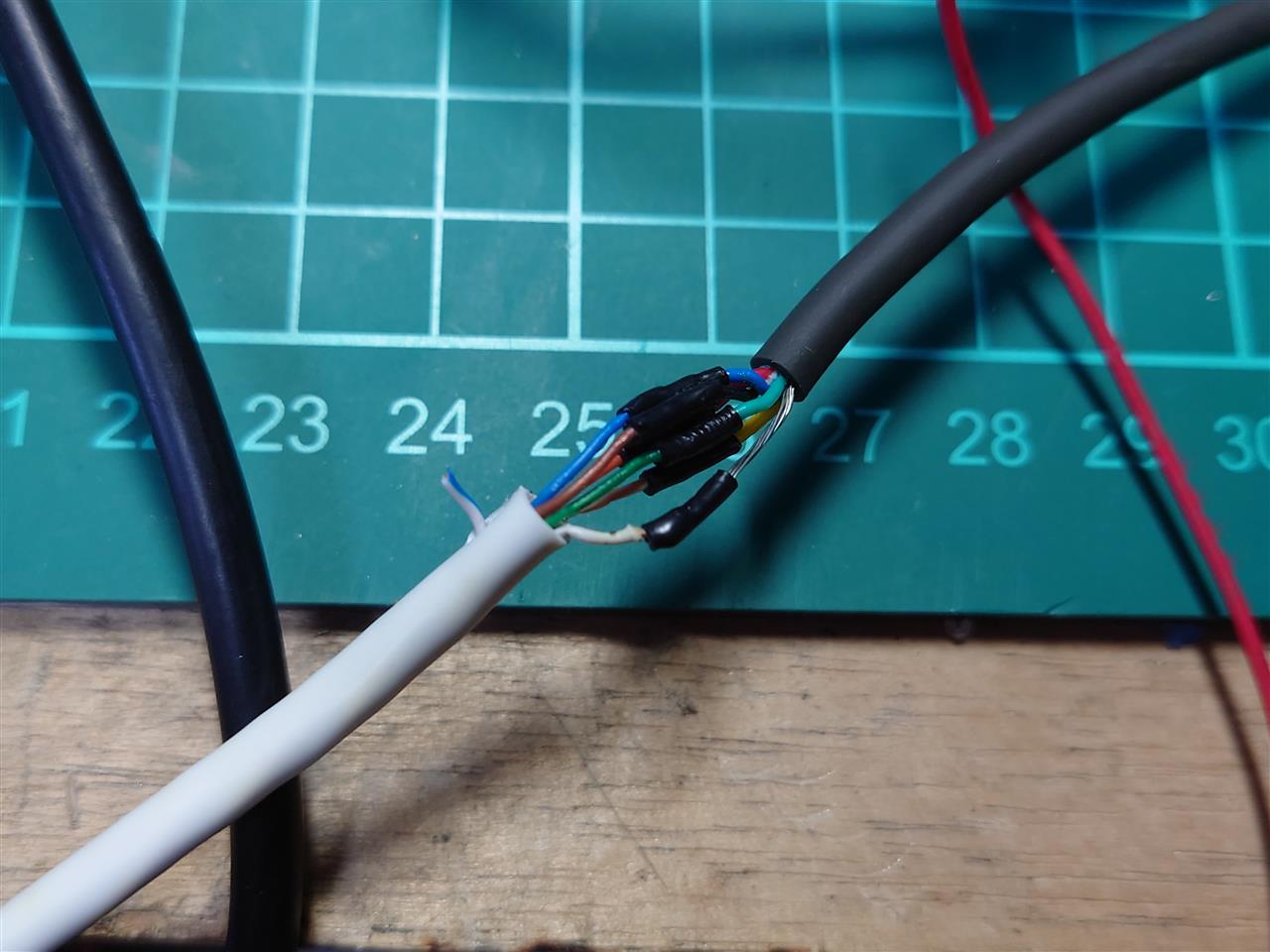

１本１本つなぎ合わせ。


慣れてくると作業も早くなります。


見栄えもそこそこに。

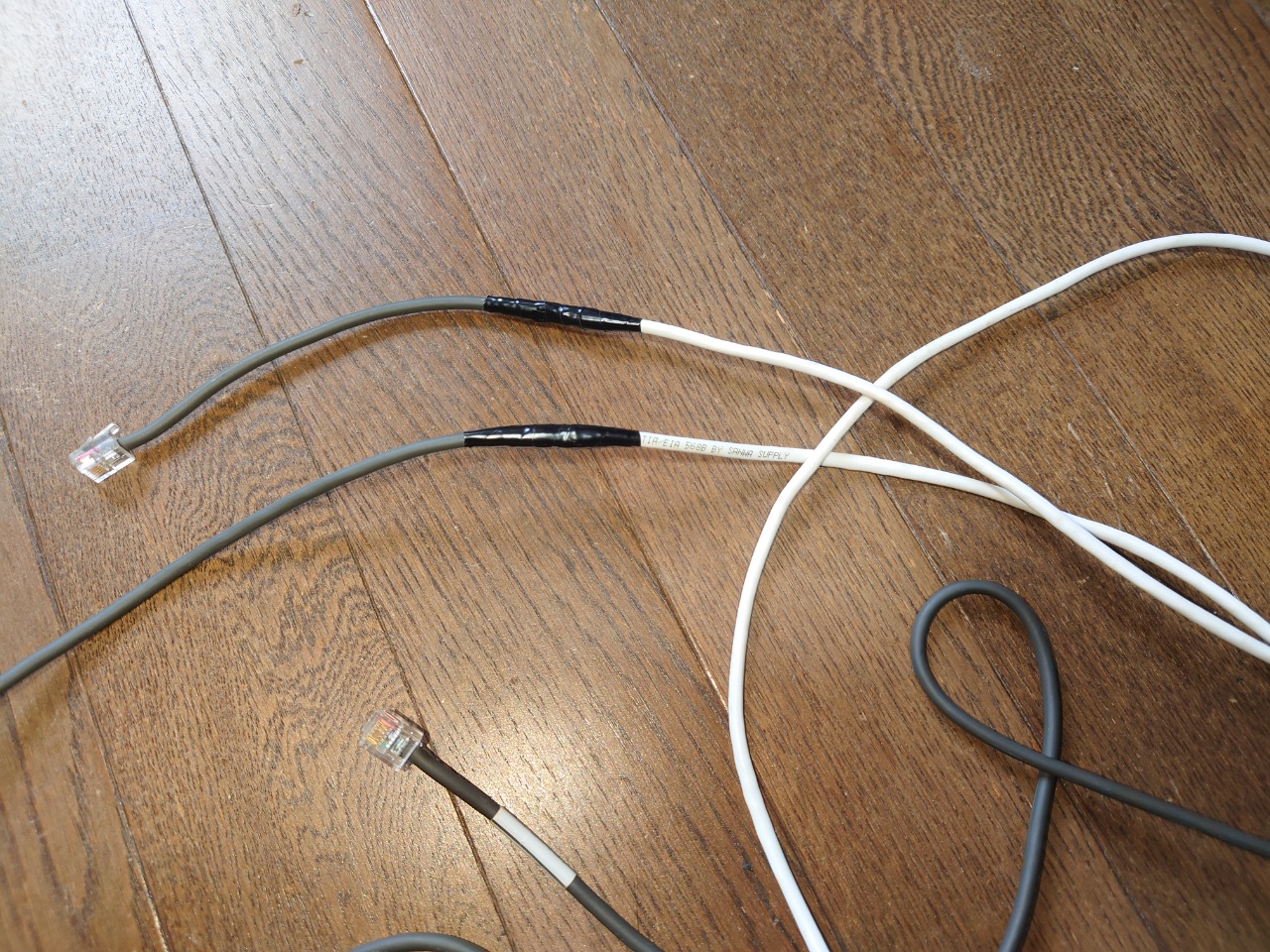

完成。

早速、ハイエースに設置します。
これで電源投入できます！！


だがしかし！！　設置したものの電源は入らず。

何で！？


配線チェッカーにて確認すると、３番の接続がうまくいってないみたい。
どこで不具合起きたのか？？


仕方なく、せっかくキレイに作った配線をもどきトラブルシュートしていくと、
つなげる配線を間違えてた！！orz

必要な配線を切り飛ばし、要らない配線を繋いでました。


泣きながらやり直し。

熱収縮チューブを通せないのでビニルテープで巻き巻きしました。
あとでベトベトするので嫌なんですけどね。


再び配線。


電源入りました。

シャックでケーブル作った時に配線チェックしておくんだった。
要らん時間を費やしてしまいました。

今まで興味はあったけど変えなかった工具、、、、モジュラーの圧着器
ホームセンターで６０００円ぐらいで売られていますが、値段にビビッて手が出ませんでした。

無線機のマイクやコントロールケーブルは９０年代ぐらいからモジュラーが多用されています。
今まではハードオフで中古のＬＡＮケーブルを買ってきて、配線で切った貼ったハンダ付けして好みの長さの物を作っていました。
モジュラーの圧着ができれば楽しいだろうなとずっと思っていました。

ふとアマゾンで見ると圧着セットが２０００円ぐらいで売られています。
これは！！と思い、妻に頼んで買ってもらいました。


さて、いよいよ私もモジュラー圧着デビューです。
セットには英文マニュアルしかないけど、見よう見真似でやってみます。


ハイエースのＩＤ－５１００のマイクケーブルとして３ｍのＬＡＮケーブルが必要です。
このＬＡＮケーブルを素材にして、３ｍの長さのものを作りたい。

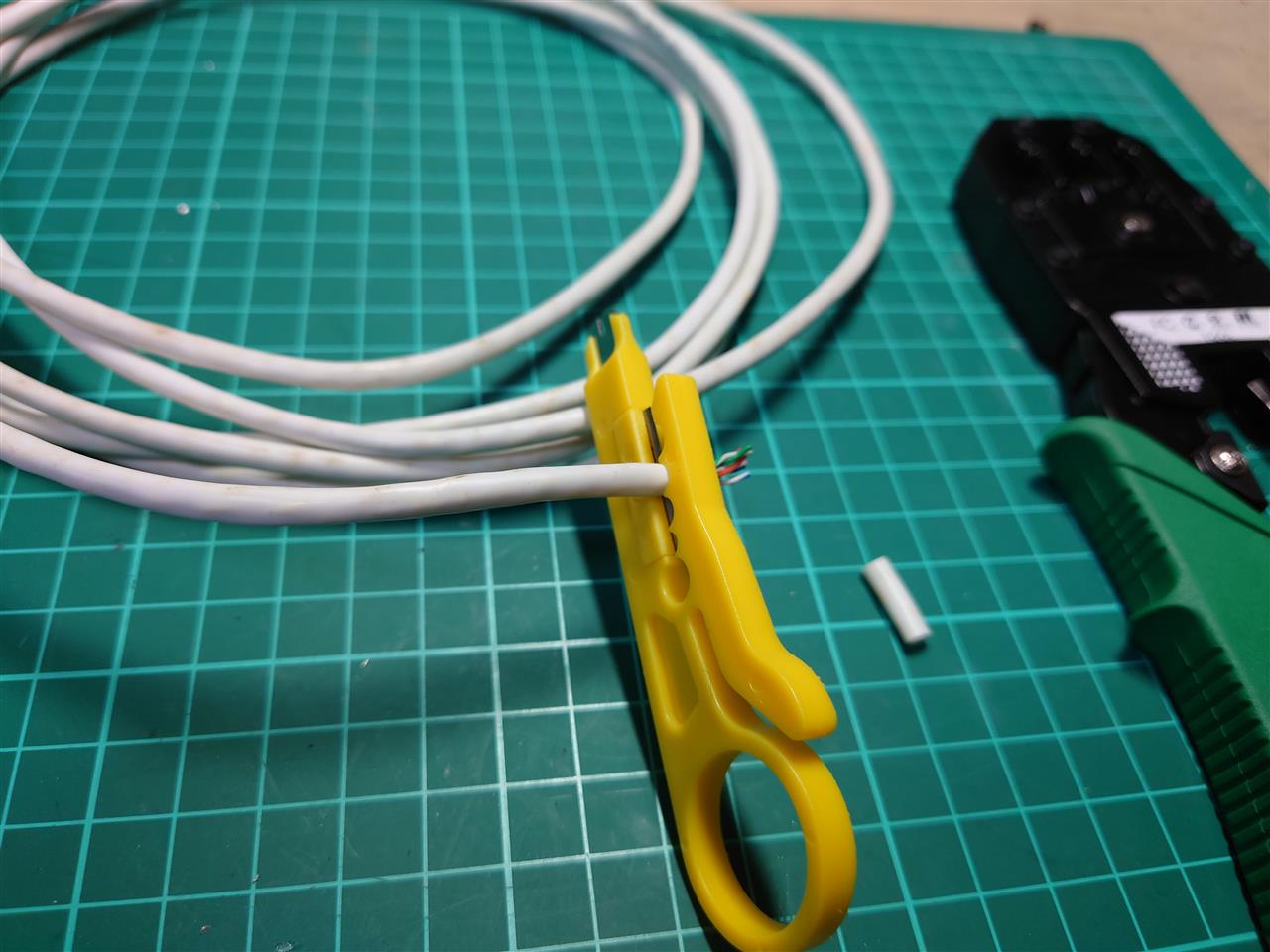

セットにストリッパ的なものがありました。
こうやって使うんかな？

うまく被覆が剥がれました。(^^

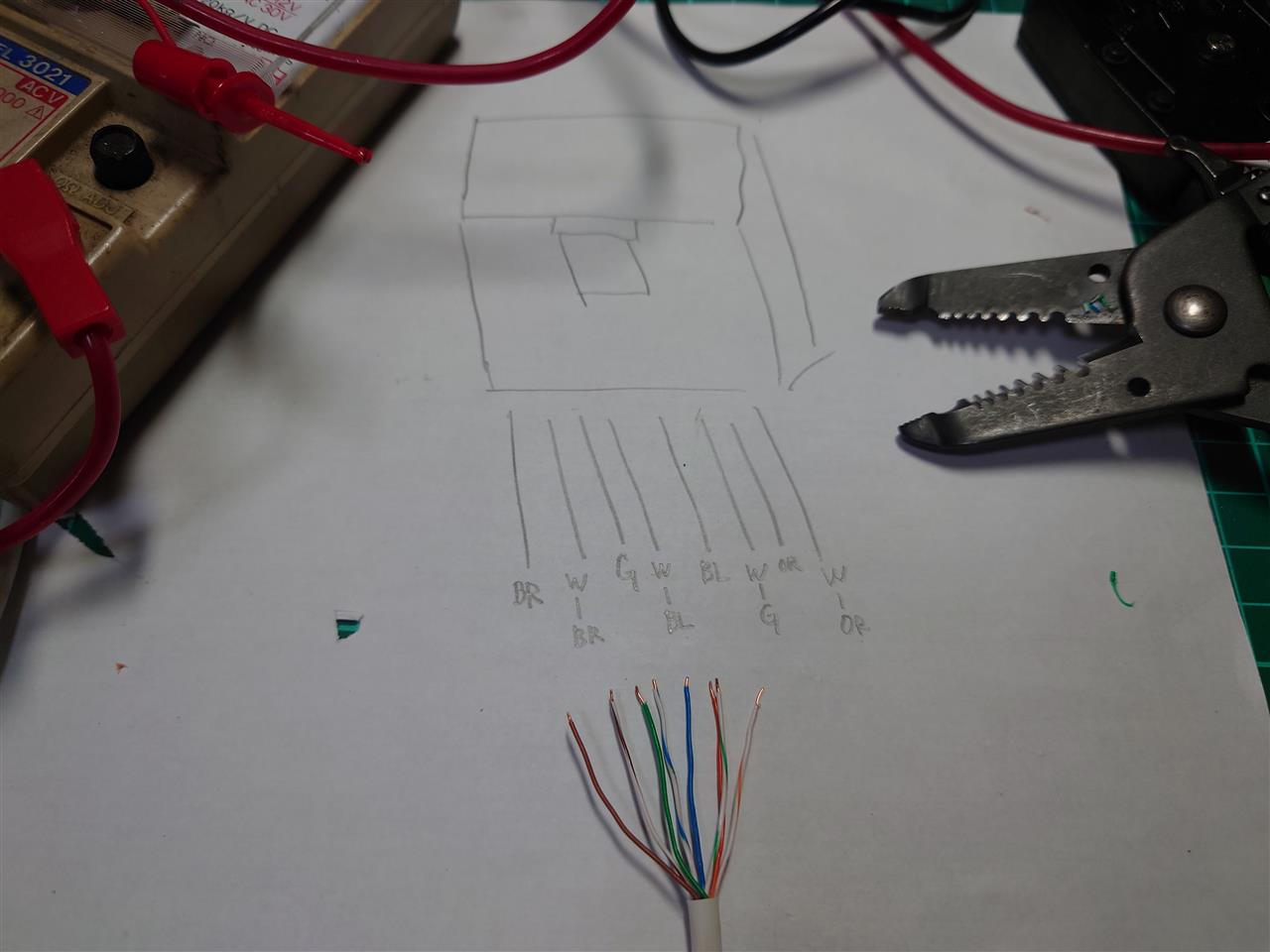

配線色、ピンアサインをテスタで調べてメモ。


けど、これ、配線がモジュラのコネクタのそれぞれ必要な場所に収まらん。orz
どんだけ器用な人でもかなり時間がかかりそう！

ガイド的な特殊工具があって、それを使って挿入するん！？
セットにそんなものは無いし、、、


説明書の絵を見ても突っ込んでいる状態しか書いてないし。
配線は長い状態にしてるんやなぁ。

じゃあ、配線を長くとって一本一本挿入する！？
配線を長く取れれば一本一本入れれなくはないけど、ツイストが解けるのでノイズに弱くなるんでは！？

などと、考えて結局Youtubeで調べました。
どうも配線を適当な長さにして平行に並べて挿入したら、コネクタ内部でうまいこと納まるとのこと。

ナルホド！！

まず、配線を短く切ろう。

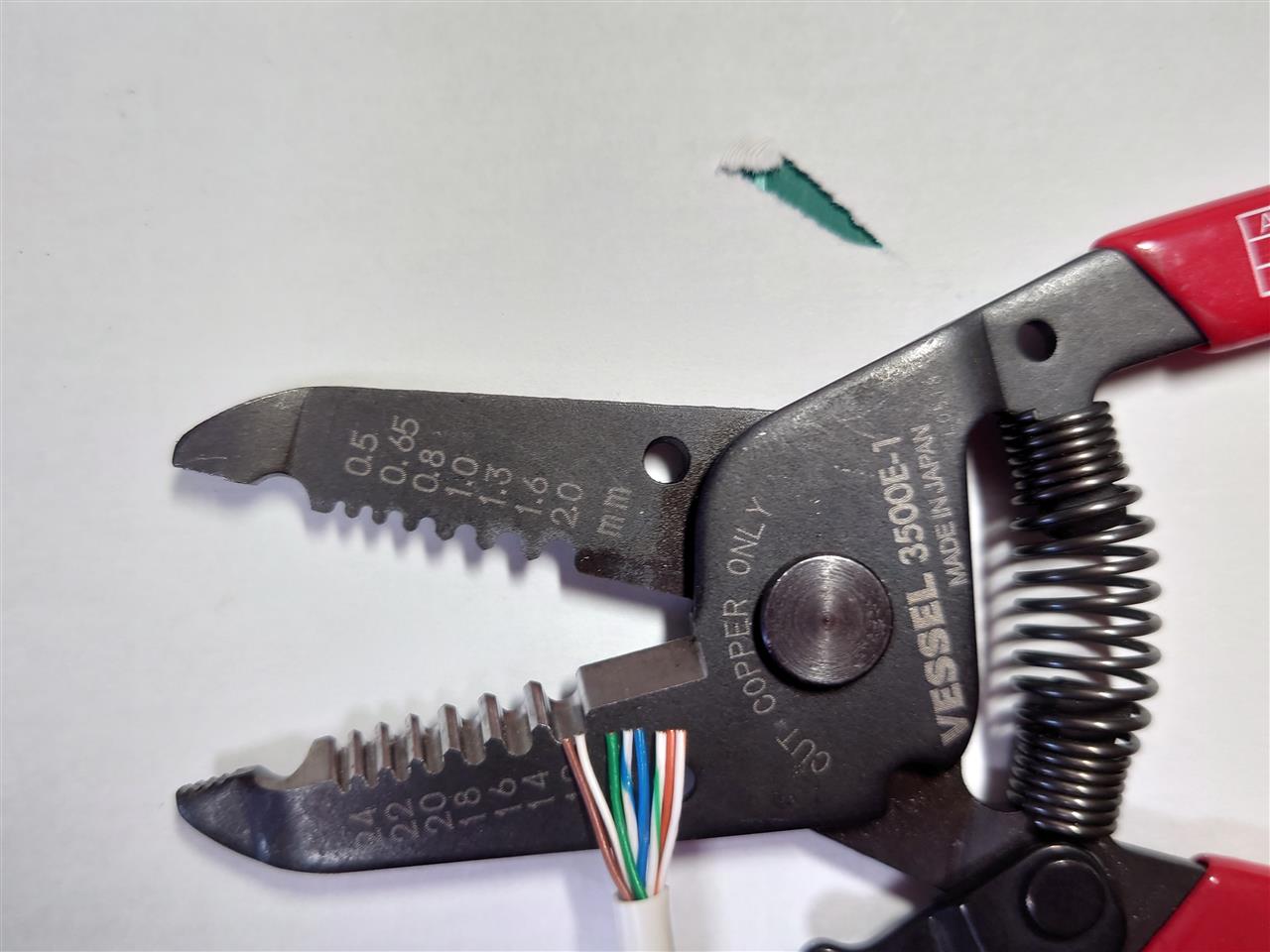

何気にいつも使ってるストリッパで切ったところ、配線の長さがまちまちに。
シザーズで切ると加工物がズレてキレイに切れないのね。


圧着工具で切るとキレイに揃いました。
ＬＡＮケーブル（フラットケーブル）を切るにはギロチンタイプで切らないとダメですね。


平行に配線を並べてグググと挿入。
気持ちよいくらいにコネクタ内で所定の位置に納まりました。


カシメ。


上手くいきました。(^^


配線の状態をチェックするツールも入っていたので使ってみます。
電源は００６Ｐの角電池。

スイッチＯＮでＬＥＤがピコピコ動いています。
どの状態になったら正常なのか分らないので、あえて断線状態のＬＡＮケーブルをつなげると、ＬＥＤは光らない。
ということで正常に作れたっぽいです。


ＩＤ－５１００用のマイクケーブルできました～。(^^


初めてモジュラー工作しましたが、慣れてしまえば次からは簡単そうです。
工作の幅が広がります。

最近、家の近くにコーナンがオープンしました。

品ぞろえはボチボチ。

ちょっと色気づいてこんなの買ってしまいました。


絶縁キャップ　５０個入り　＠１９８円なり
赤と黒を購入。
ＲｏＨＳ物質対応品です。(^^；
色んなサイズがありましたが、とりあえず２ｍｍを選びました。

絶縁キャップ、いままで買おかなと思ったことはありました。
一度はカゴに入れたものの、ちょっとお金がもったいないな、他の方法で絶縁できるからいいや、とレジ直前で返却し購入には至っておりませんでした。(^^；


まず、ＩＤ－５１００の電源ケーブルに付けてみます。


先日作ったコイツ。


ゴム？ビニル？なんで、端子側から押し込んで入りました。


なんとなく片側２個入れてみた。


端子盤の送りの配線も製作し、これにも絶縁キャップを装着。

さていよいよ電源を投入します。

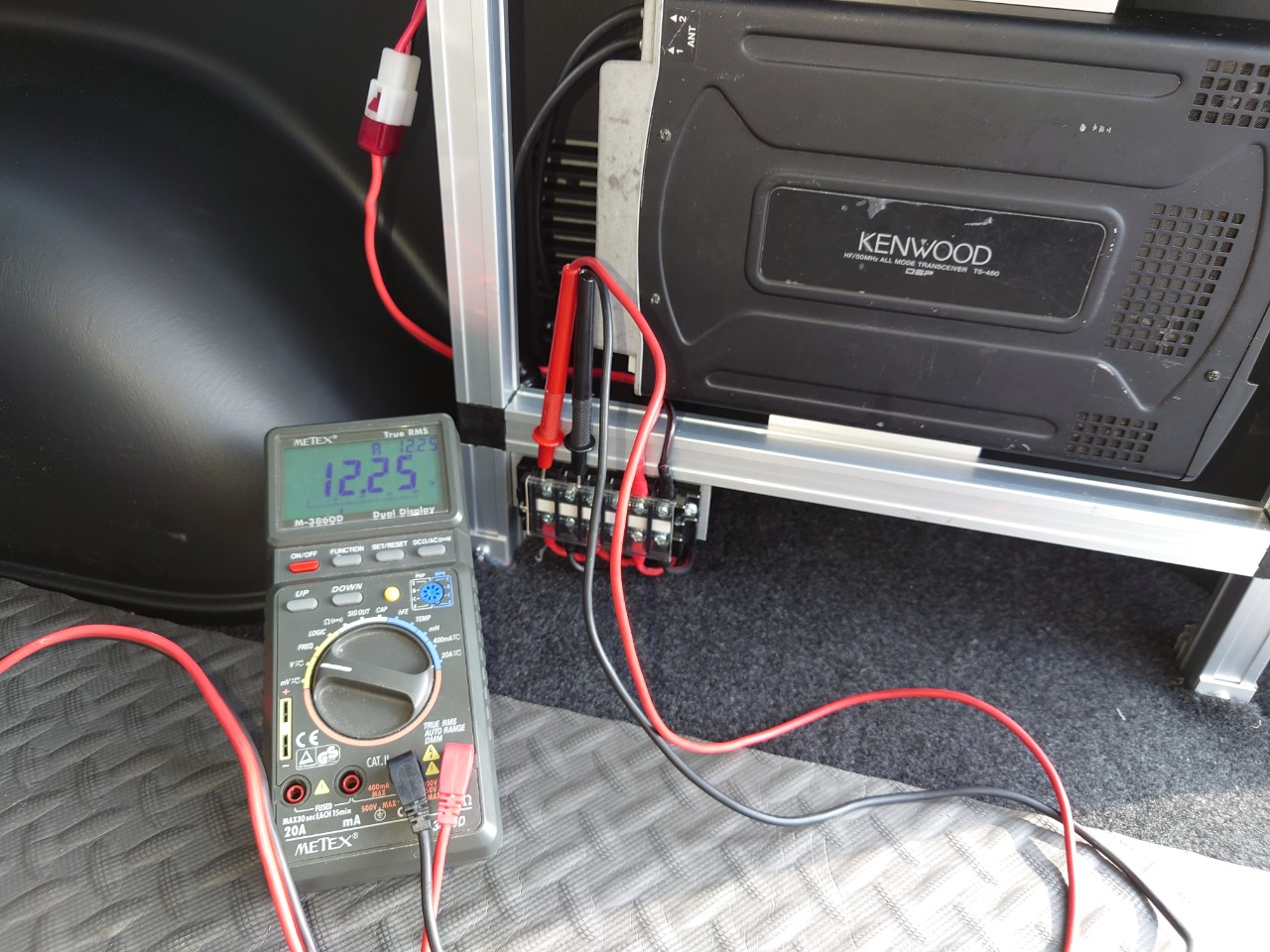

ＩＧ　ＯＮで電気が来ました。

ひとまず電源工事は終了です。

先ほどの作業でパワーアウトレットから取ろうとしてましたが、
ＩＧＮ　№１　１５Ａヒューズの方がいいかなということで変更しました。


ＩＧＮ　№１　１５Ａヒューズ

　
ヒューズを抜いて電圧を確認すると、下側から来ていました。


なので電源の取り出しはヒューズを経由した上側から。

ヒューズボックスに穴を開けて配線を取り出します。


ジャンクの配線を使ってるものでちょっと長さが足りない。
切った貼ったで延長します。

このあたりに適当なアースポイントが無いので一つ作っておこうと思います。


ヤスリの先端でゴリゴリこすって塗膜を剥いで。


タッピングスクリュでアースを取りました。

ＩＧ　ＯＮでリレーがカチカチと動作するようになりました。
