クリエイト　２１８ＢＪｒ
７，２１，２８ＭＨｚ３エレ八木（７ＭＨｚはＤＰ）
部品が揃ったのでタワーに設置します。

天気も良好。


安全作業で行います。

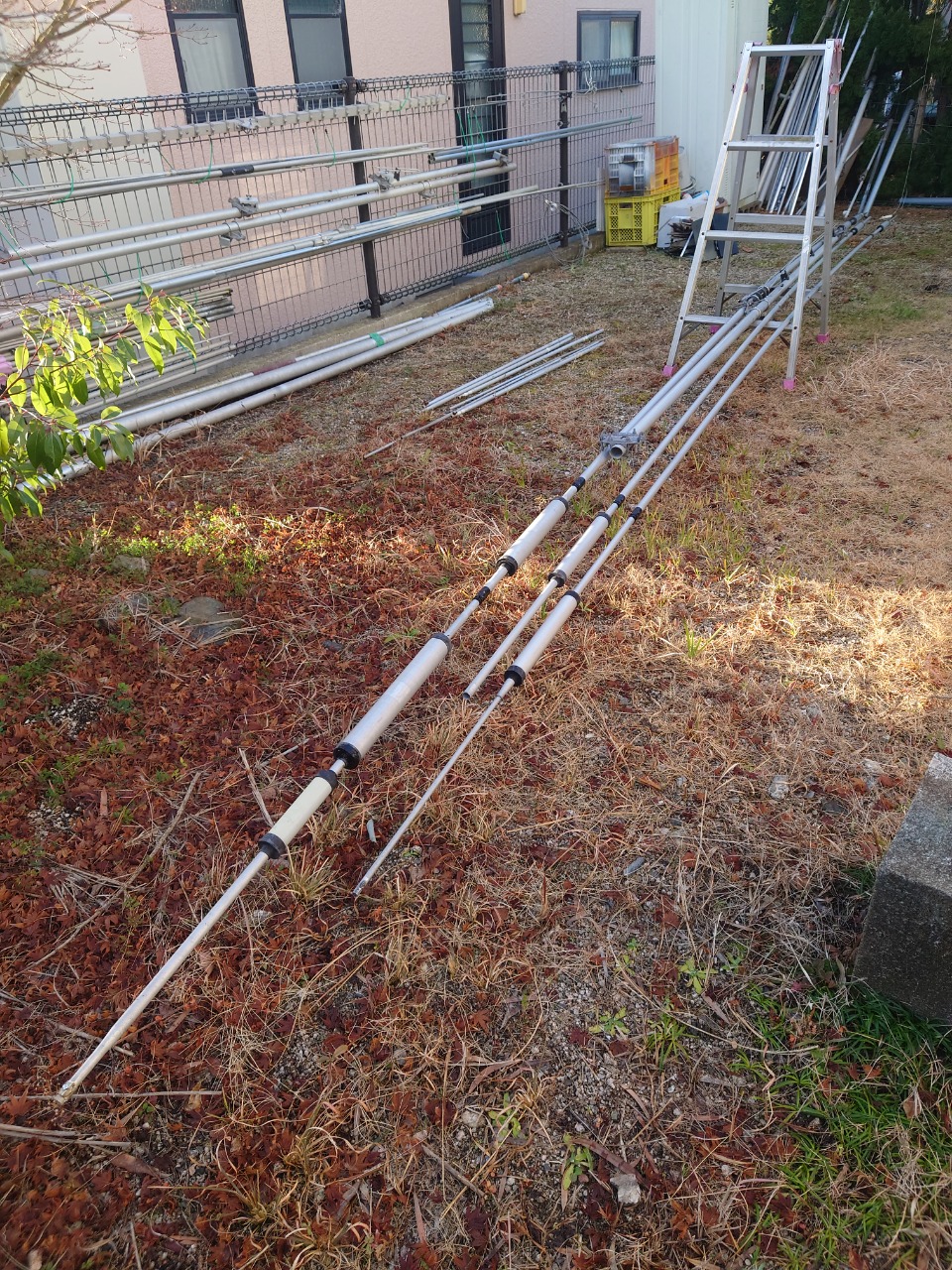

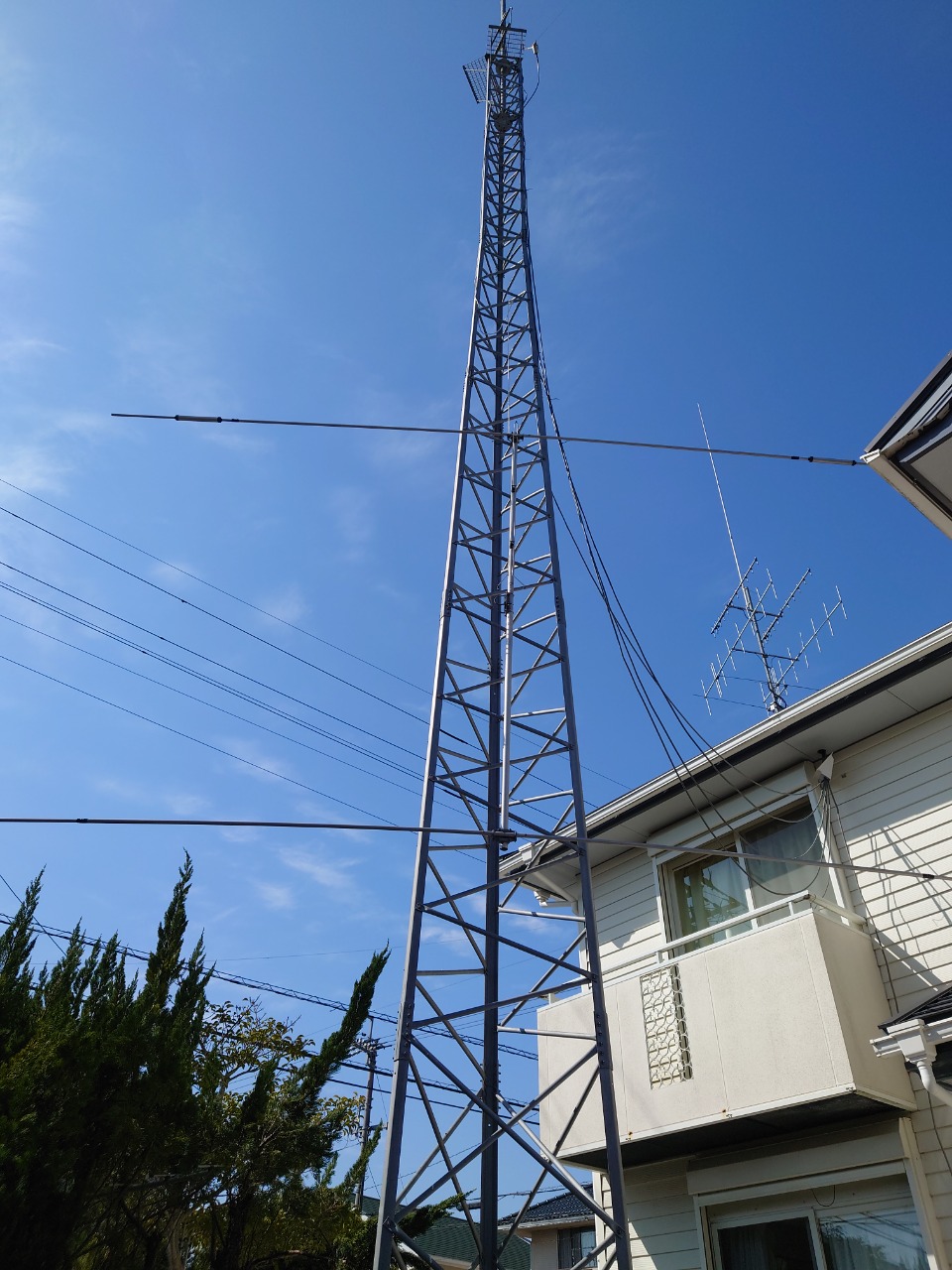

ブームに導波器だけ付けて途中まで引き上げ。


タワーの途中で反射器を取付け。
そのままタワートップにロープで引っ張り上げ。

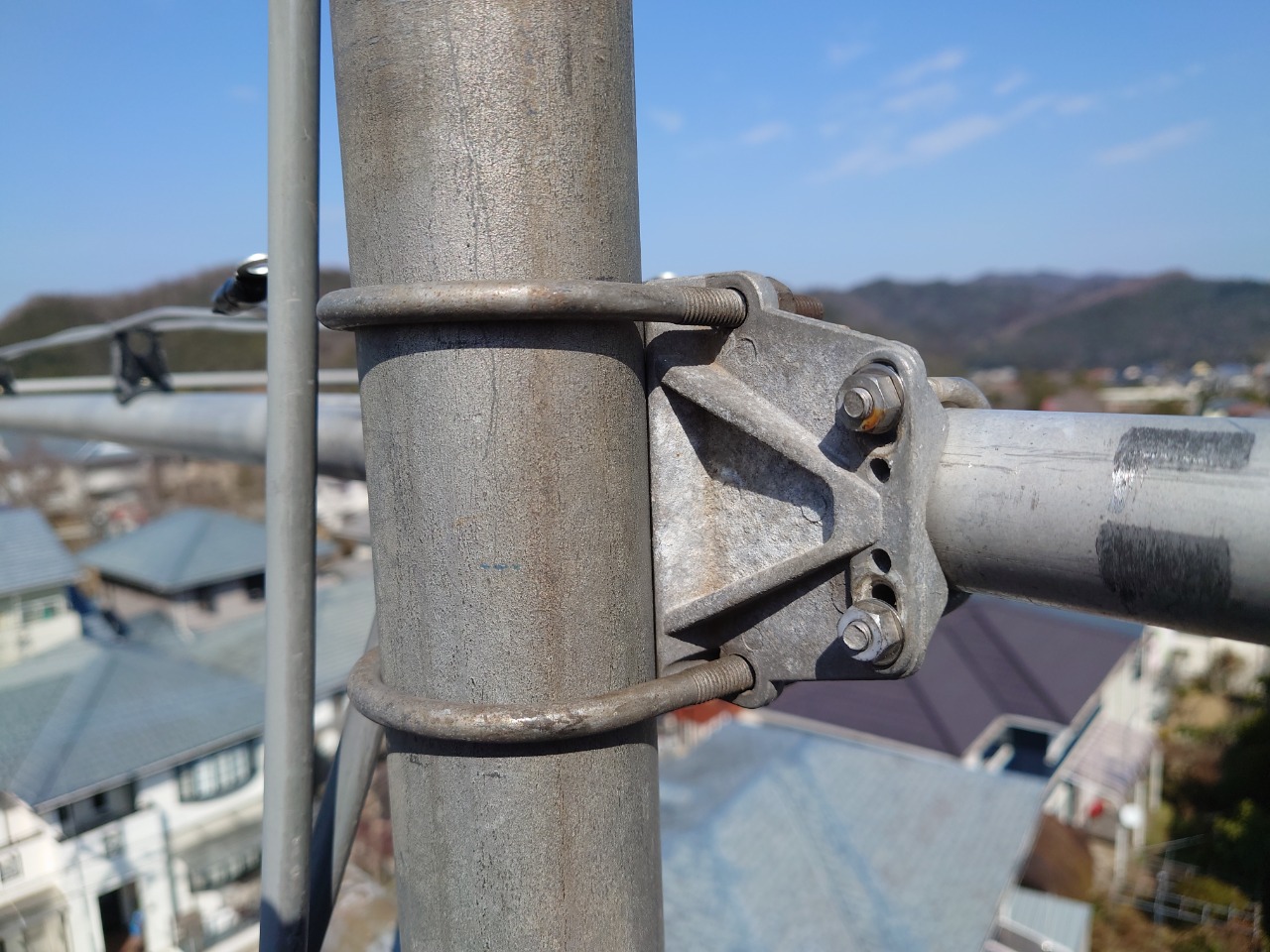

クロスマウントでマストに取付け。


ちょっとこのクロスマウント、華奢じゃないですか？
Ｕボルトをオーバートルクで締めると、アルミダイキャストが折れそうです。


ここでお昼休憩。


台風でバランのリード線も千切れたので新規製作。

１．６ｍｍのＶＶＦケーブルから材料調達して作ろうかなと思ったけど、オリジナルのように撚り線がいいかな？と思いなおし、その辺の材料で製作。

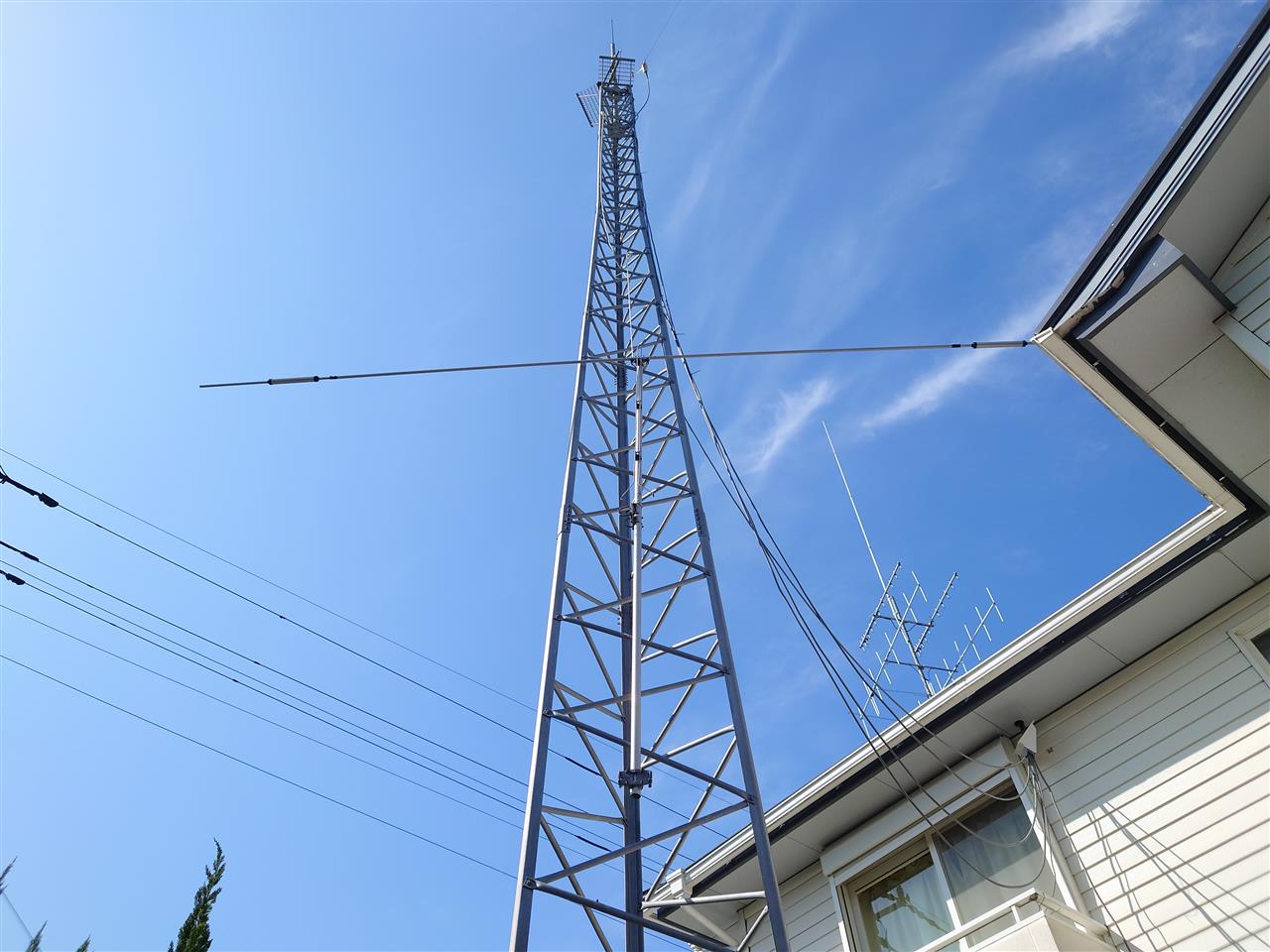

放射器も取り付けました。
今回は取扱説明書をよく読んで設置します。

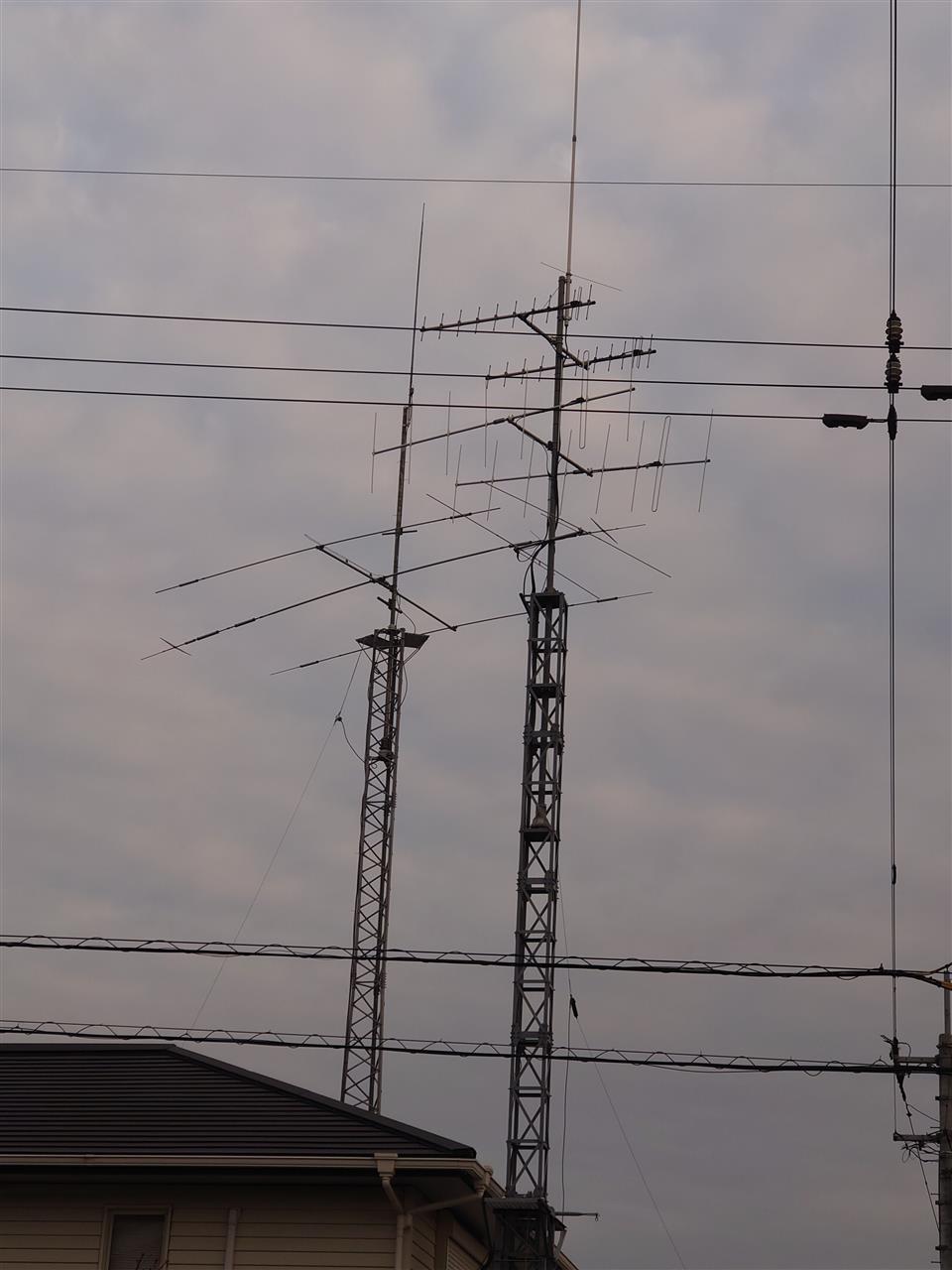

日没までには完成しました。

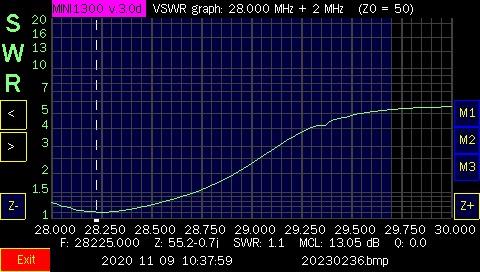

アナライザで点検すると、

７ＭＨｚ

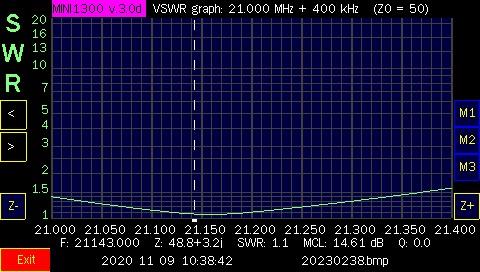

２１ＭＨｚ


２８ＭＨｚ

なかなかいい範囲に収まってくれています。
なんとかローカルコンテストまでに間に合いました。(^^

放射器のコイルですが、もう片方もアルミパイプを交換しました。


下が交換したパイプです。

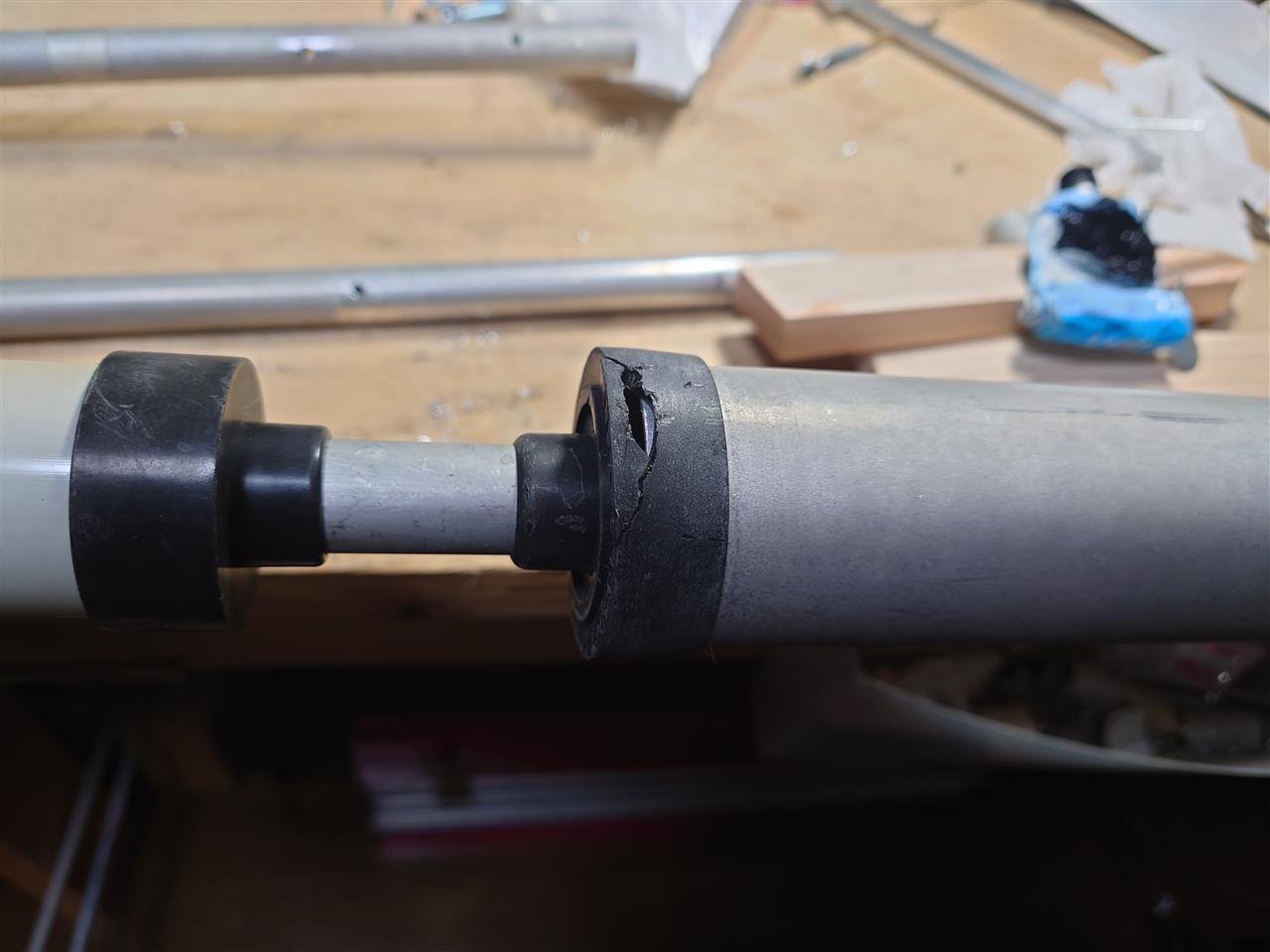

ケースの割れも、


シールパッキンで補修


左右のコイル、準備完了です。


出勤前に庭で取付け。


まださらに先端にパイプの接続がありますが、それも曲がっているので新規製作します。

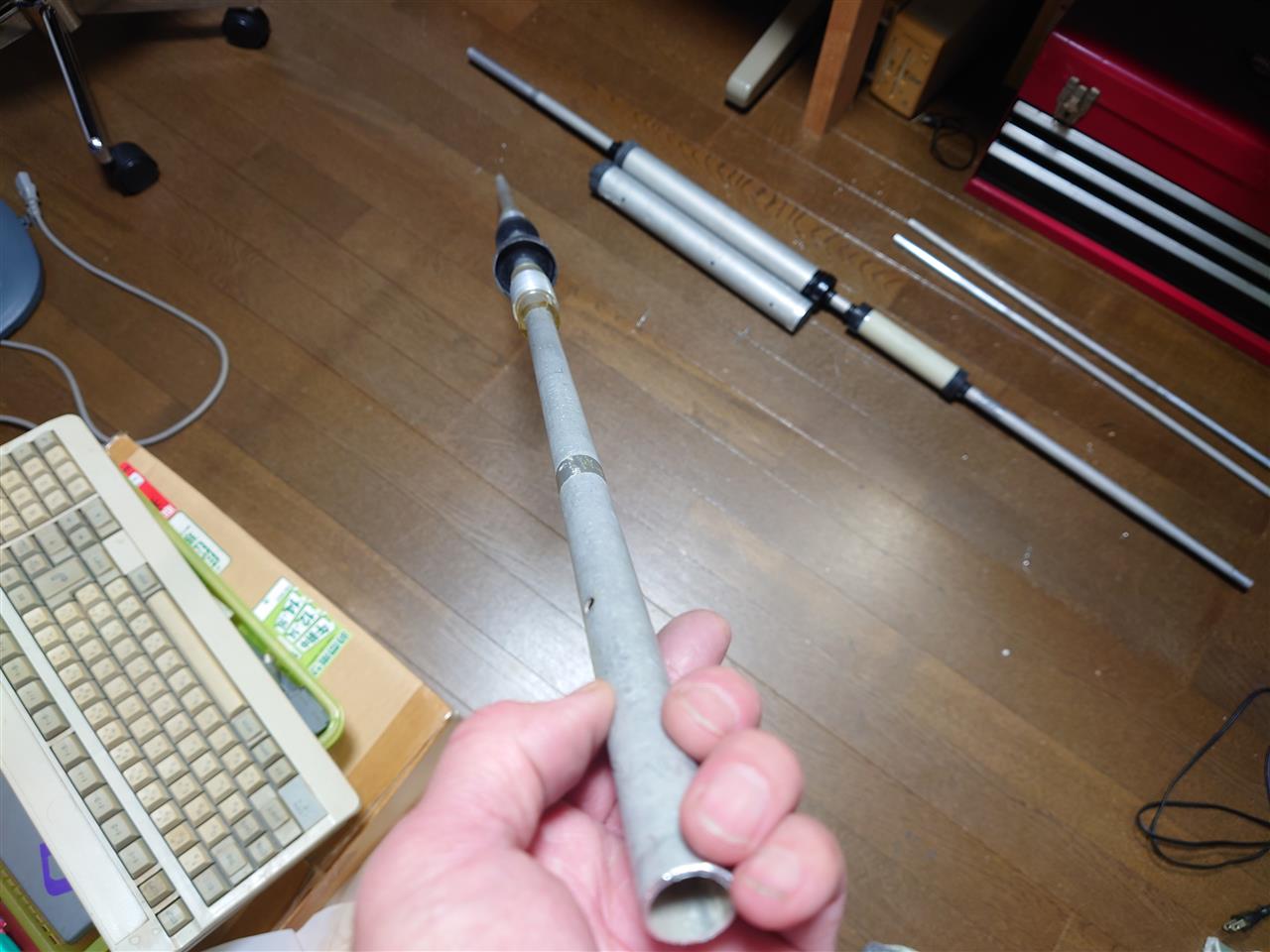

放射器のエレメントが曲がっているので修理していきます。
手で真っすぐにしようとしても限界があります。
パイプの交換でいこうと思います。


庭に転がっているジャンクのアンテナ

ちょうど外形が１７Φ、これは使えそう。


コイルが２か所なのでパイプは３か所交換必要です。
ジャンクのパイプ１本あれば賄えそう。

では作業していきます。


コイルのケースは片側だけリベットで止まっています。

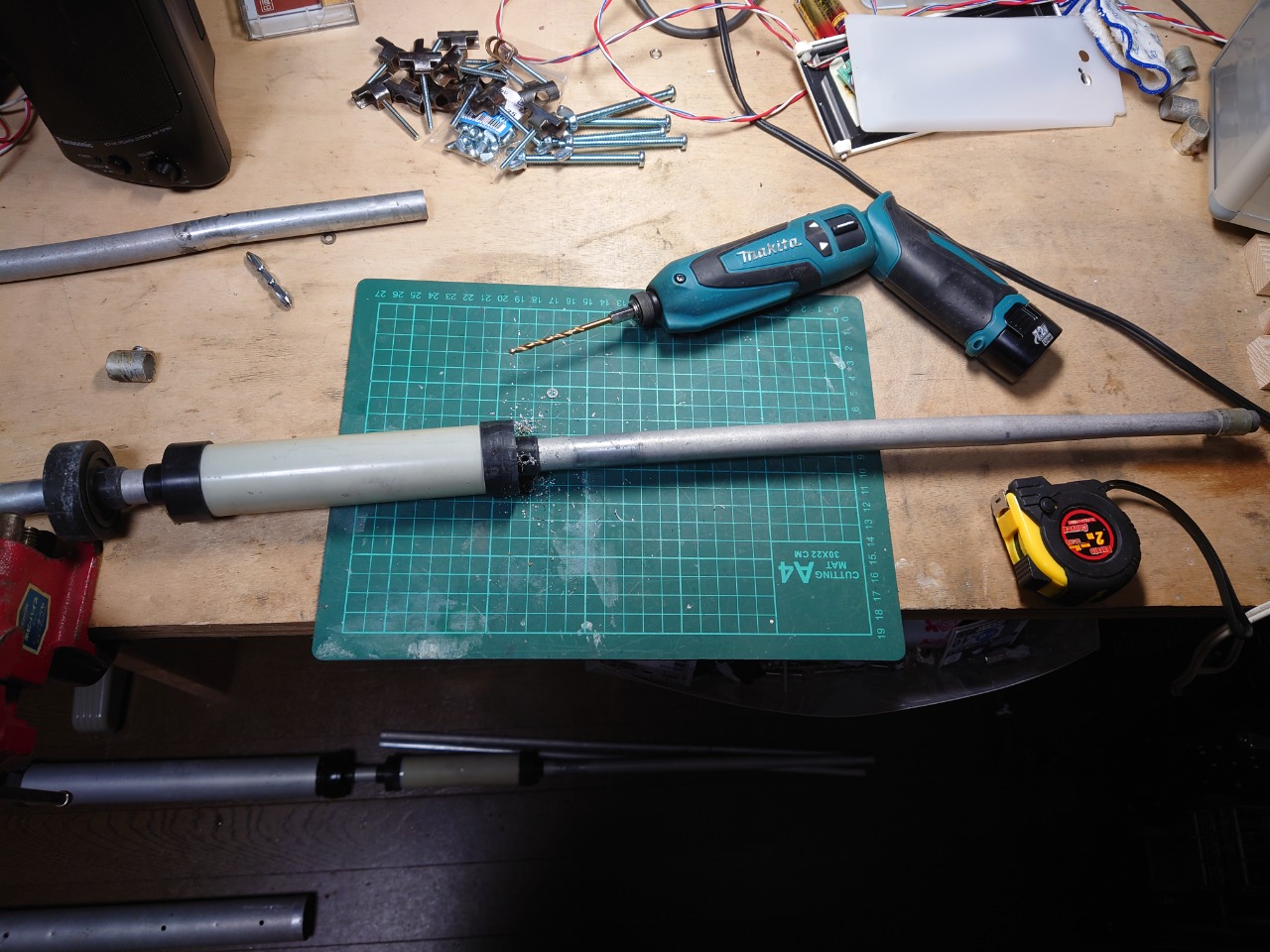

同じ長さに合わせてパイプをカット。

そして分解した逆の手順で組んでいきます。


リベッターはアストロプロダクツで買ってあったもの。
初めて使用します。


いい感じに組みあがってきています。


納得のいく仕上がりになりました。

今日は休みでした。

本来なら修理したＨＦ八木をタワーに設置する予定でしたが、あいにくの雨。
今度の休みに持ち越しとなりました。

代わりにアンテナ整備のための便利グッズを買ってきました。


腰袋　ＤＴ－２８－ＢＫ　１５１８円
ペンチＤＶ差し　ＤＴ－ＴＳ－０４－ＢＫ　７６７円なり

ホームセンターには色んな種類の腰袋が売られてましたが、趣味で使うものなので高いものは買えません。
値段と機能を勘案しながら選んだのがコレでした。

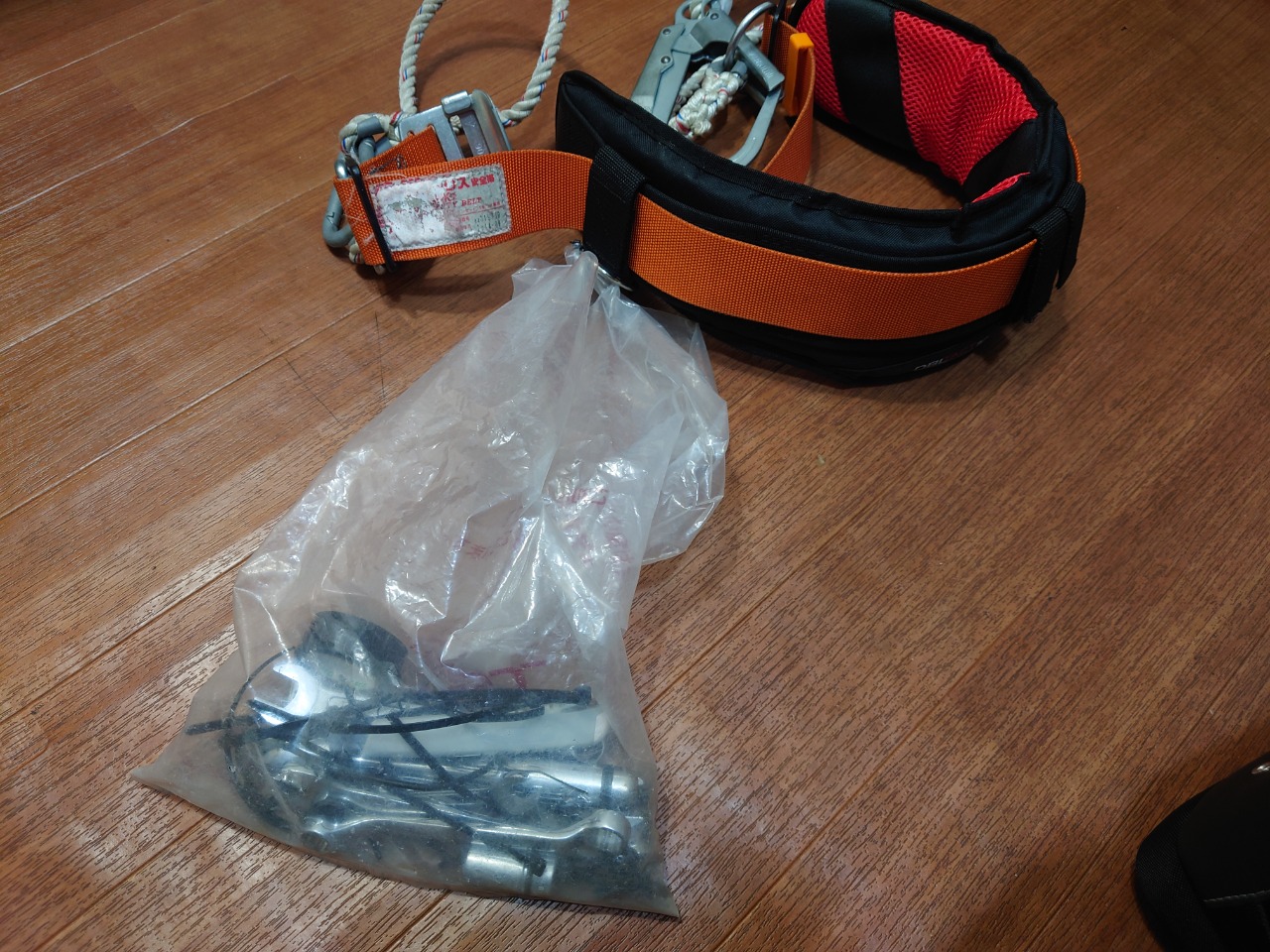

今まで使っていた腰袋がこちら。

厚手のビニル袋、何度か取り替えています。

タイラップやらビニルテープやら、工具やらをざっくり入れていました。
よく使うスパナなどはズボンのポケットに入れて携行。

ちゃんとした腰袋の導入で効率的に作業ができそうです。


ベルトに装着してみました。

何気に選んだ腰袋ですが、ベルトのサポーターと同じブランドでした。


ところで腰袋にぶら下がっていた金具、何をするものかというと、、、


ビニルテープをぶら下げるホルダでした。
ナルホド。


学生時代に電気工事のアルバイトをしていましたが、当時は革の腰袋でした。
長く使っていたので腰に手をやるとすぐにドライバやペンチが取れました。

今はアンテナ工事がメインになるので、使う工具も電気工事基本セットとはちょっと違う構成になるかな？
タワーの上では電工ペンチや電工ナイフは要らないし、ハンマも使わないかな。

逆に、タイラップとか１０ｍｍ、１３ｍｍとかのラチェットレンチが必要になる。

そんなことを考えていると、工具売り場でいい物がありました。

板ラチェットレンチ４サイズ　９６８円なり。

タワーの上でソケットを変えていると落下させても困るので、１台４役があれば便利かなと。
衝動買いでしたが安全に効率的に作業が出来れば安いものだと自分に言い聞かせています。

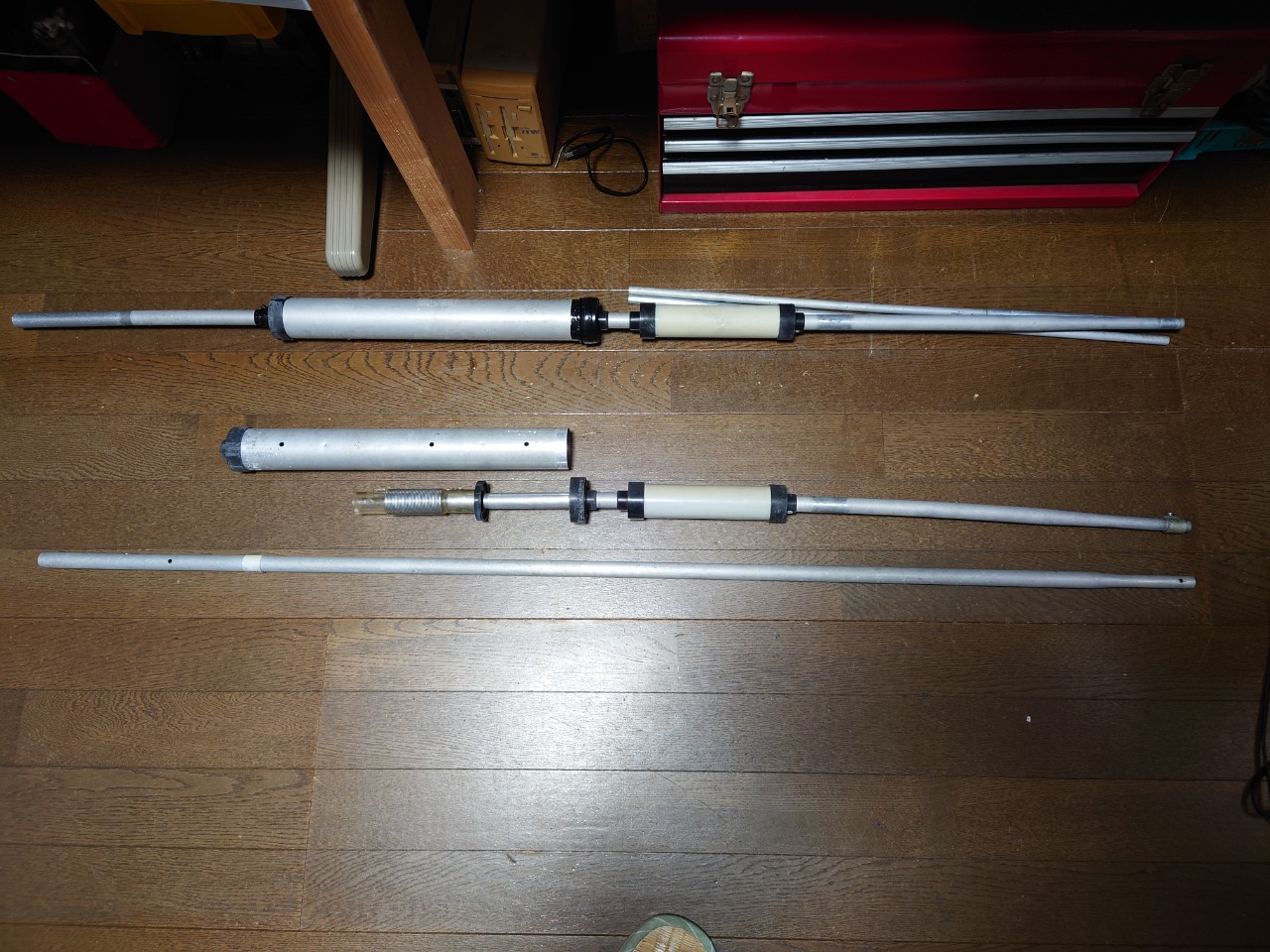

クリエイト２１８Ｂｊｒの放射器、
片側のコイルを修理すると、もう片側のコイルも気になります。

比べると微妙に曲がりがある。

ジャンクの素材もまだまだあるし、この際、修理することにしました。


下が交換したパイプ。


先日、破損部分はテープで補修しましたが芸が無いので、


シールパッキンで補修しました。


コイル２本目完成。



出勤前に組付け。

１３日が休みなのでタワーに上げたいと思います。
