マストと釣竿の固定はどうしようかなとあれこれ考えました。

ＧＰアンテナを固定するような既製品の金具は３０００円ぐらいします。
もっと安くできないかな？

コーナンで釣竿の外径に合う３０Φ用のＵボルトを買ってきたものの、Ｕボルトで直接釣竿を締め込んだら割れそうです。

なので、

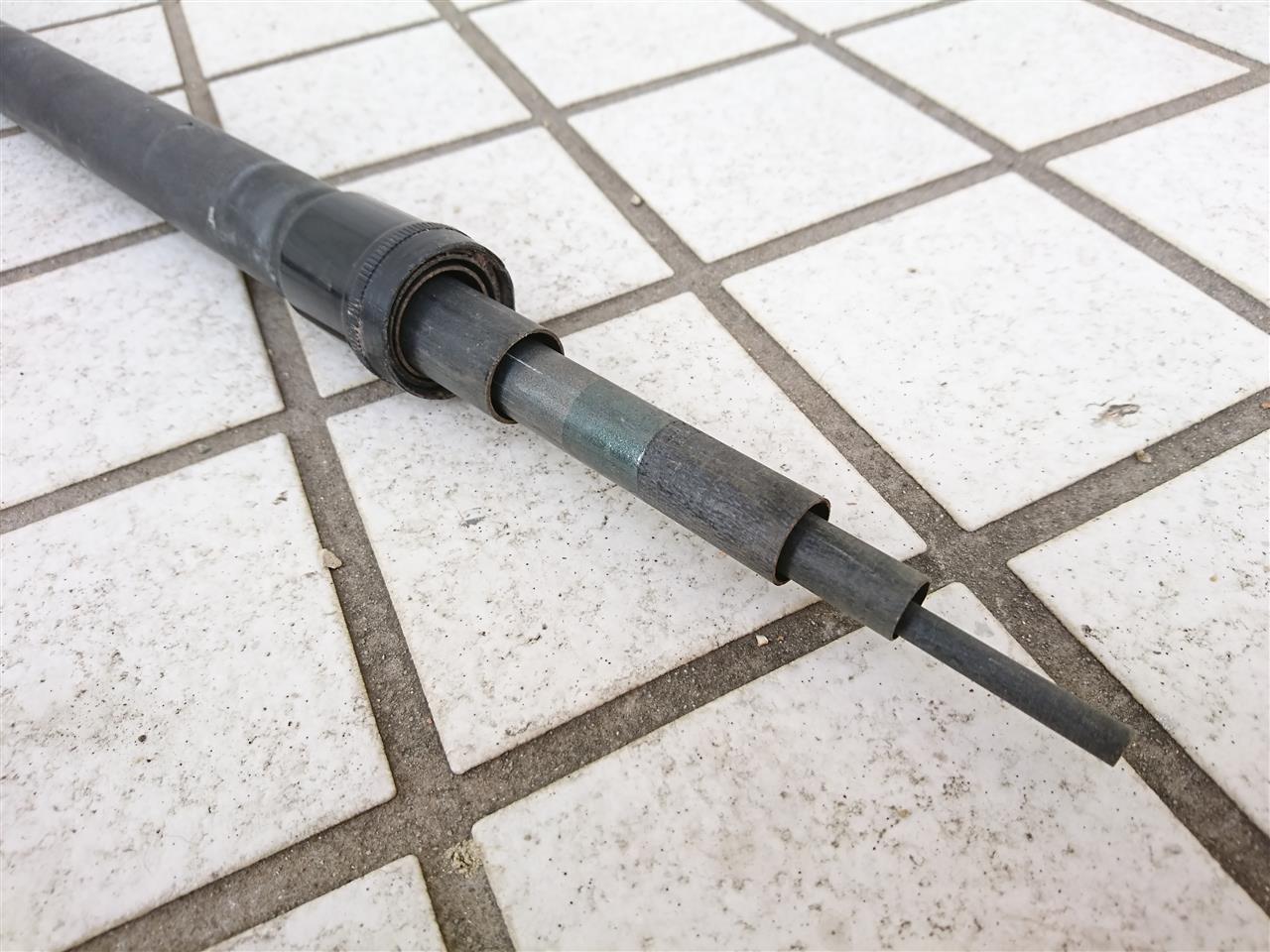

釣竿の底を切断して、

アルミパイプを入れました。
これで釣竿にかかるストレスは分散されるかな？


マストとの取り付けを考えているうちに金属のプレートを作るのが面倒になってきました。

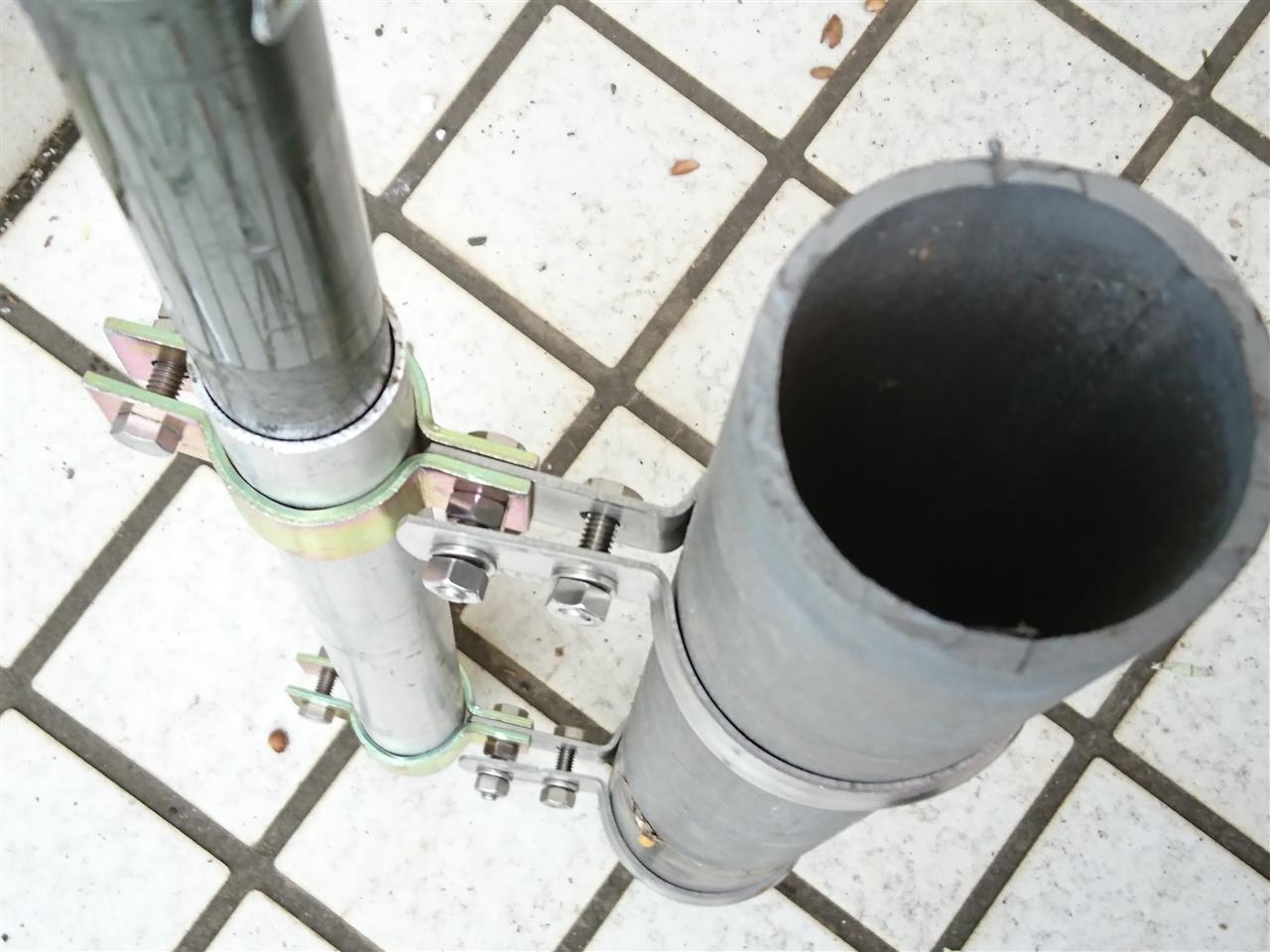

手持ちの金具の組合せで、これなら簡単に取り付けられるかな？











今日は雨が降ってきたのでこれにて終了。

アンテナをタワーにあげる前に調整をします。


アナライザをつないでワイヤを伸ばしたり縮めたり。
調整のたび周囲に障害物の無いところまで持って行って確認しました。


どの辺に合わせようかな？
ＦＭも出たいしＳＳＢやＣＷもやりたいし、悩むところです。
でも垂直偏波なら交信相手はＦＭの方が多いかな？


あんまり地上でこだわってもタワーにあげたときに思ったようなＳＷＲにならないかもしれないのでホドホドでやめときました。

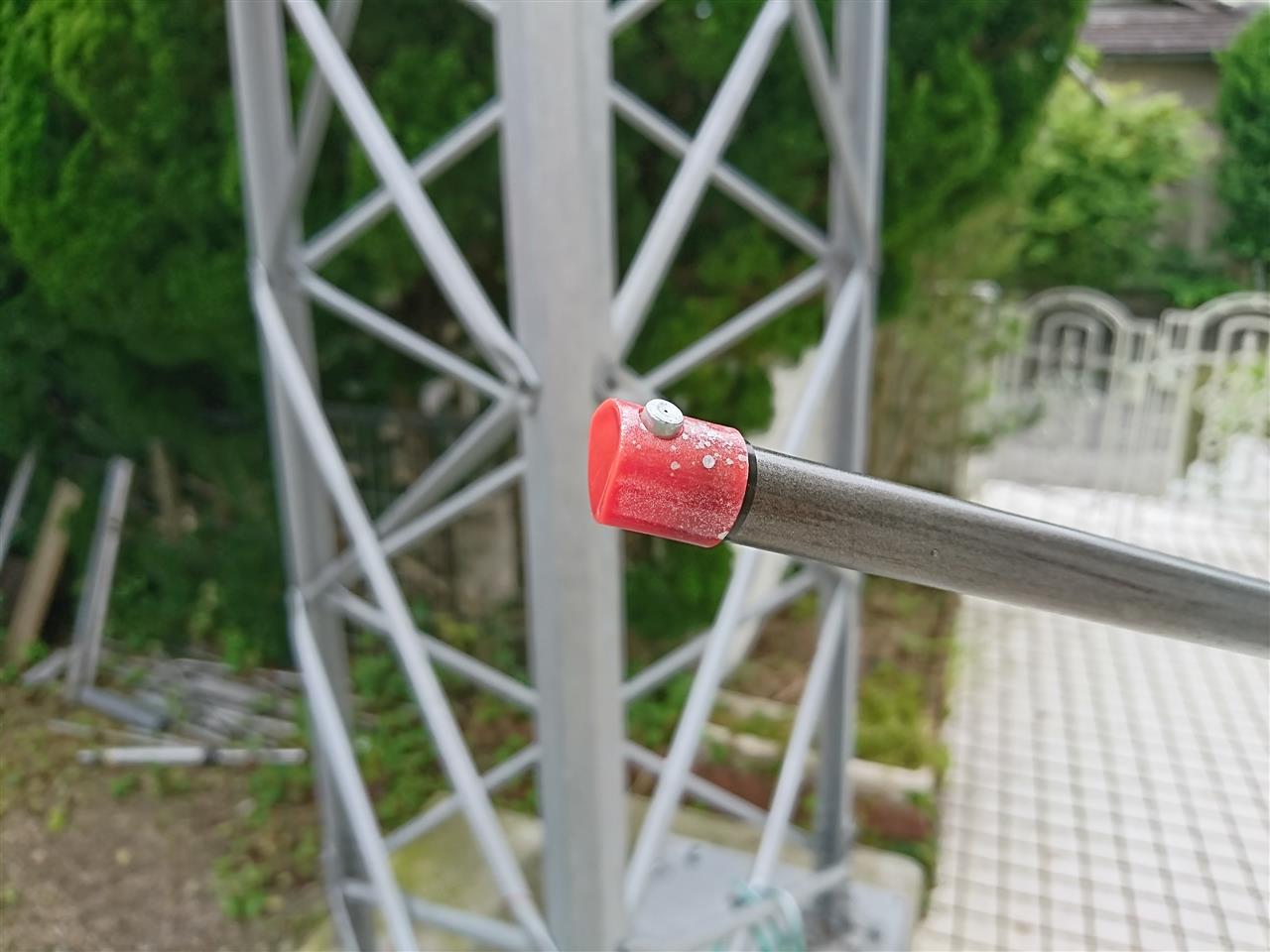

釣竿の先端はカットしたので１３φの穴が空いています。

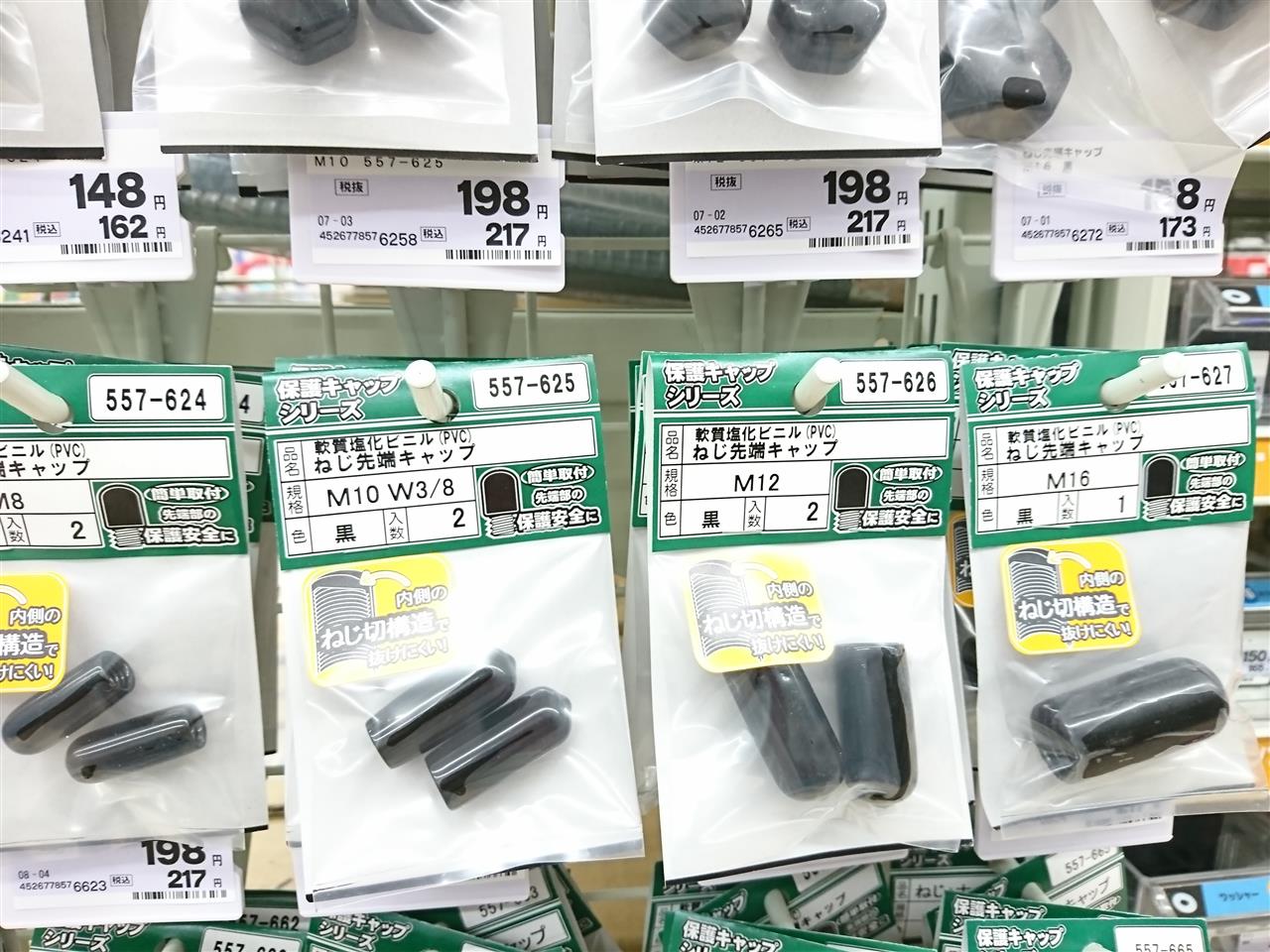

コーナンでＭ１２のボルトに着けるこんな良さげなものがありましたが、値段を見てやめました。(ー_ー)!!


私にはコレがお似合い。
ちょうど最近、スプレーをたくさん消費したのでそこらへんに転がっています。

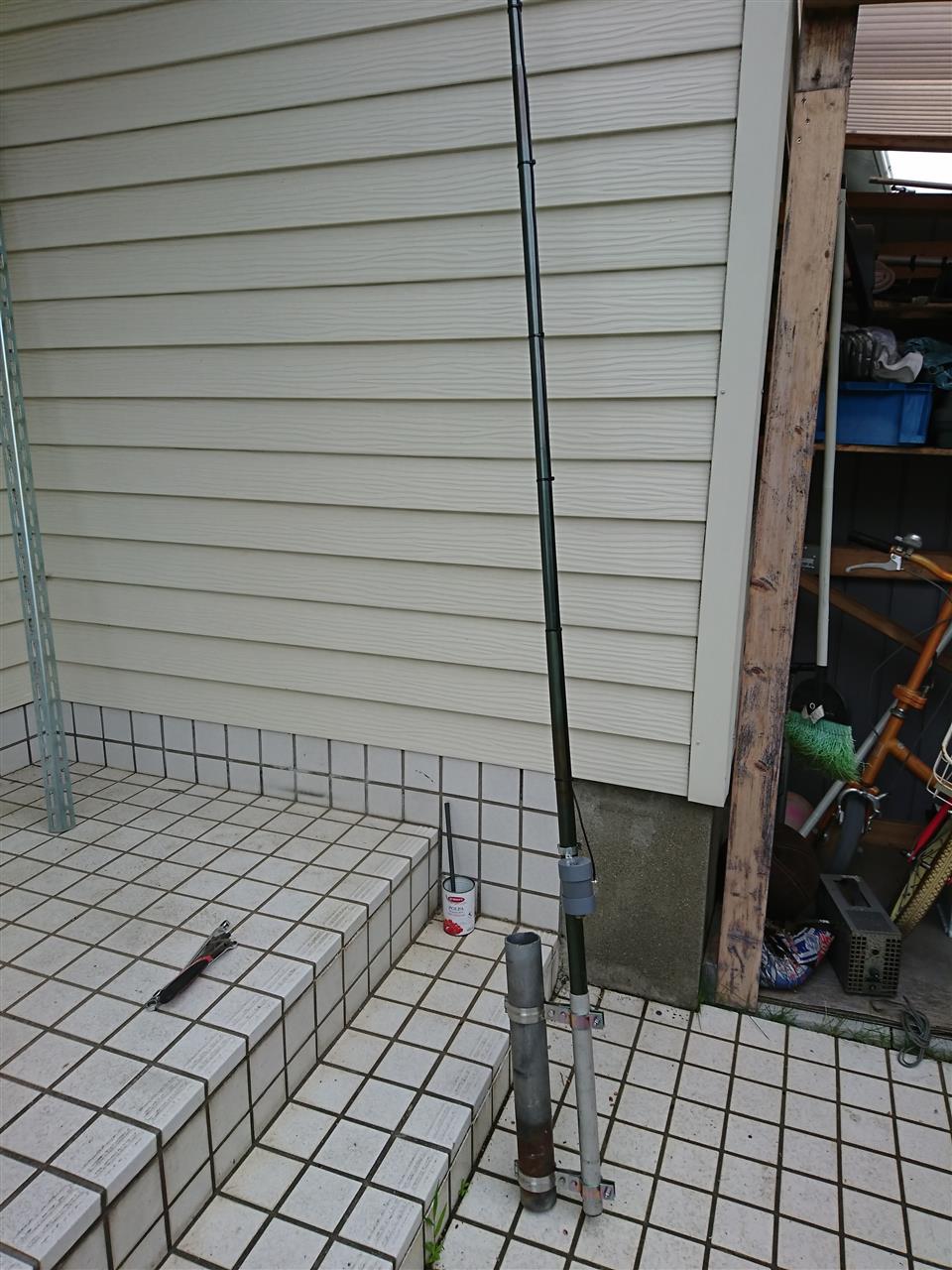

とりあえずアンテナの調整完了です。

５０ＭＨｚツエップアンテナの続きです。

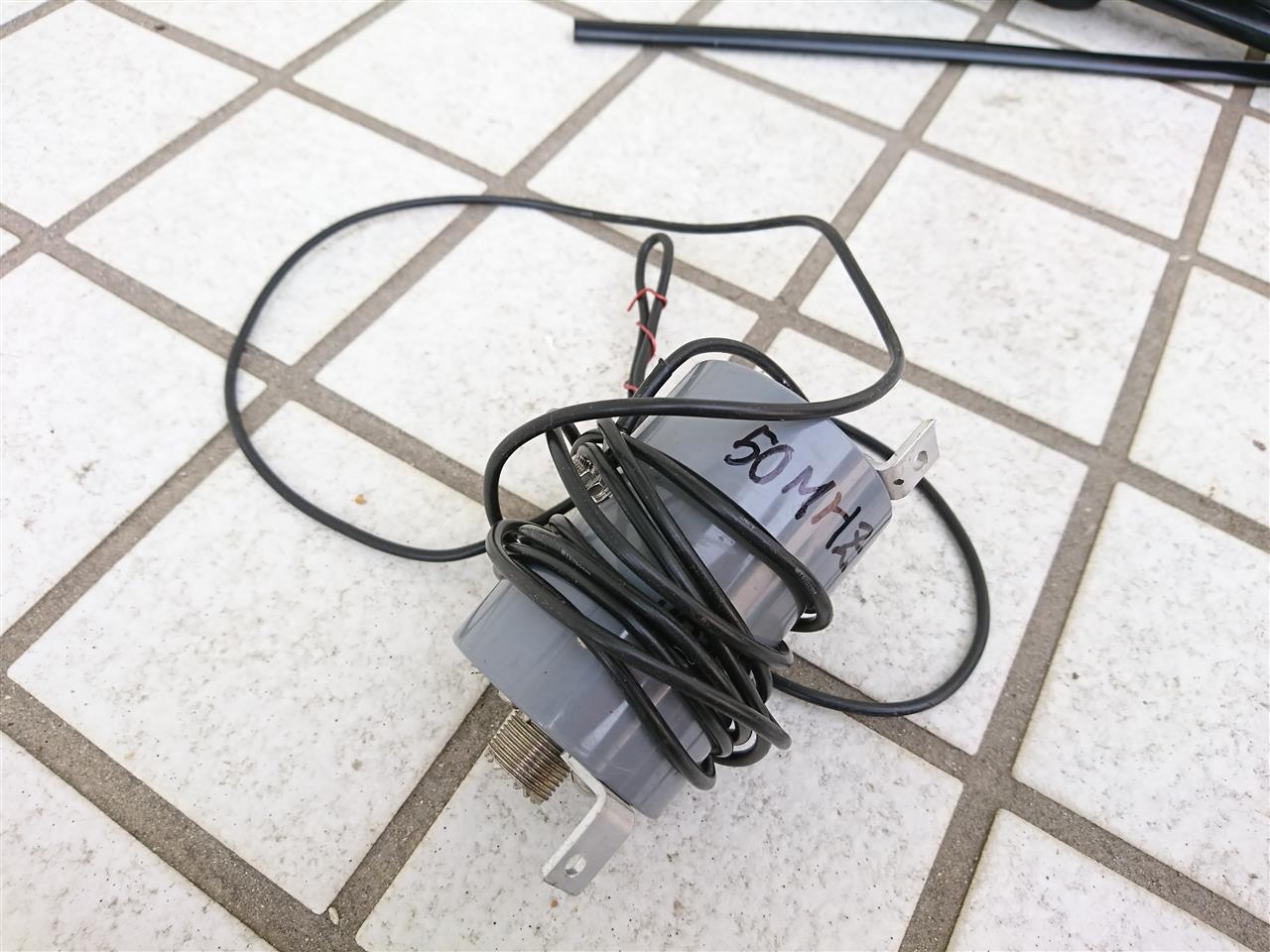

給電部はこんな感じになってます。
塩ビ管にＬ型のフランジが取り付けられてます。
釣竿には地獄締めのホースバンドでしばりつけようかな？


ということで午前中にコーナンに買い出しに行きました。


買ってきた金具たち。

Ｕボルトはマストとの接続に使うためにとりあえず調達しました。

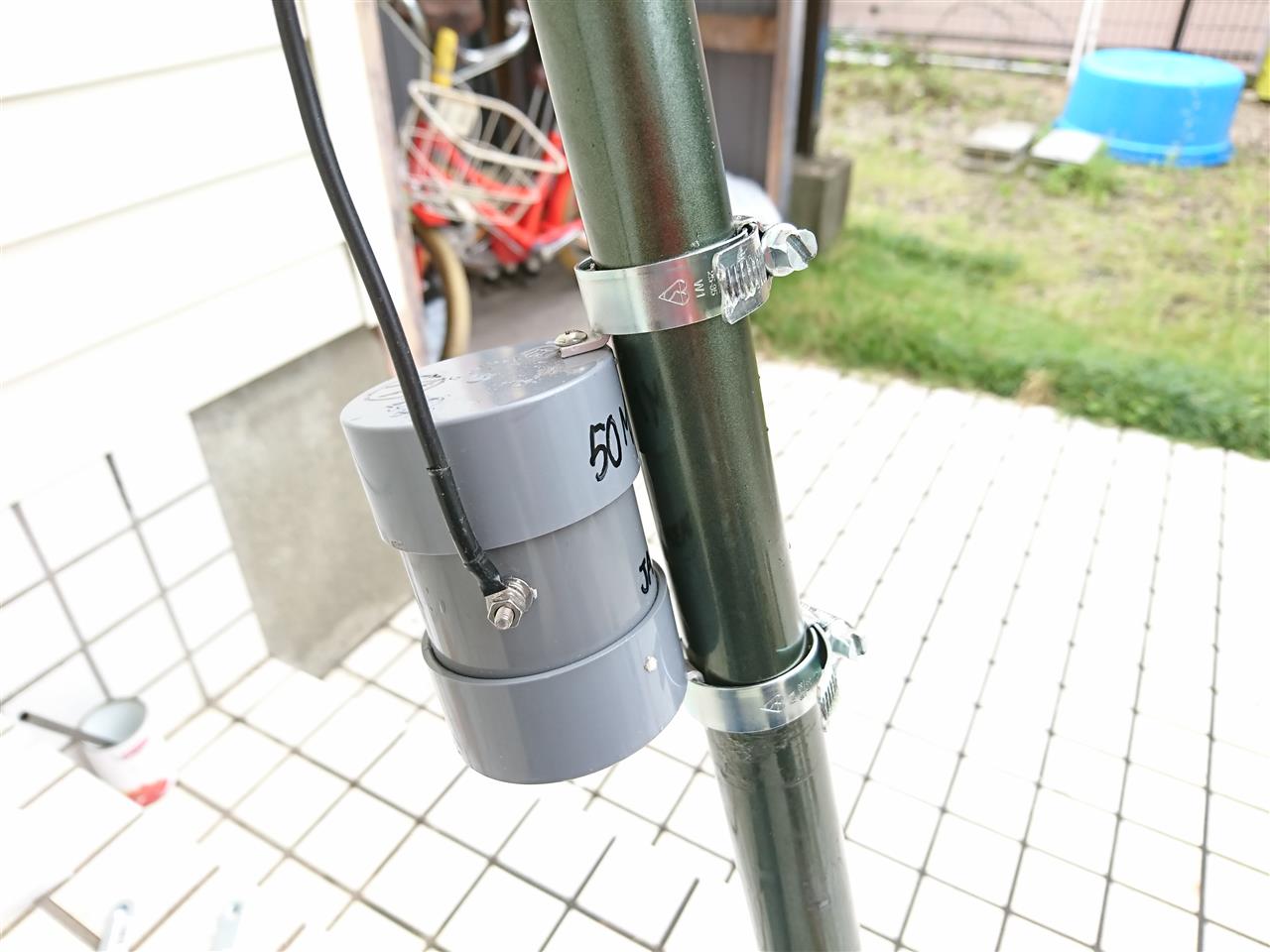

給電部の固定。

でも、ホースバンドを締め込むと釣竿がピキピキ音をたてて歪むので加減が難しい。
壊れてしまいそう。

緩くてもダメだしキツくてもダメ。
こんな感じかな？で締め付け完了。

今日は休みです。
５０ＭＨｚアンテナの続きをしようと思います。

午後から雨が降るとのことなので早くやってしまわなければ・・・・。


釣竿の表面が日光風雨で劣化しているので養生しておきたいです。

ＯＭ方は安い塗料で塗ってるよーとのことでした。
アンテナの性能に影響を与えないように、成分不明の塗料を使うよりナガラのテナコートが一番いいんでしょうけど。

ちょっと今回試してみたいことがありました。
昔、何かの本でアンテナの塗装は発泡スチロールをアセトンに溶かして、その液体を塗ればＦＢって書いてありました。
現在、インターネットで調べたけどそのような記述は発見できず。(ー_ー)

ダメ元でとりあえずやってみましょうか。


まず、アセトンがどこで手に入るかいろいろ調べましたが、売っているところが分かりません。シンナーと何が違うの？
アセトンはマニキュアの除光液としても使われてるそうですが、化粧品屋さんにあるのかな？
・・・・などと考えていると、ＳＮＳで知り合いが３Ｄプリンタで製作した部品を溶かす（表面をならす）ためにアセトンを使ってる画像をＵＰしてました。聞くとＦＲＰの作業用でコーナンで売られてるとのこと。


ということでアセトンは先日コーナンで調達していました。
９８０円（ぐらいだったと思う）なり。
発泡スチロールはプリンターを新調したときに取ってありました。

アセトンのニオイはシンナーとまた違いますね。
なんか懐かしいニオイと思ったら、プラモデル用の接着剤のニオイですねこれ！


さて、缶詰の缶にアセトンをヤクルト２本分ぐらい入れて、発泡スチロールを入れていきます。
面白いようにズブズブ溶けていきます。


ドロっと溶けました。まるで飴のようです。


用意した発泡スチロールは全部溶かしましたが、思ってたのと違う質感。
電子レンジでお餅を柔らかくした感じです。
これではハケ塗りすることはできません。
んー失敗。


釣竿は仕方なくクリアラッカーでお手軽に塗りました。

先日、ＣＰ－６を撤去しましたが、そこにはこのアンテナを設置しようと思います。


５０ＭＨｚツエップアンテナ
いつもラグチューしている３エリアのＯＭの手作り品です。

ＯＭはいろんなアンテナを作っては惜しげもなくみんなに配っています。
性能もいいので愛用者は多いです。

これを釣竿に固定してタワートップにあげようと思います。


釣竿はコレ
前にアンテナで使ってましたが、撤去して長いこと庭に放置していました。


この竿は５０ＭＨｚのワイヤーで使用するには必要以上に長いのでカットします。


底のプラスチックのフタが割れてます。

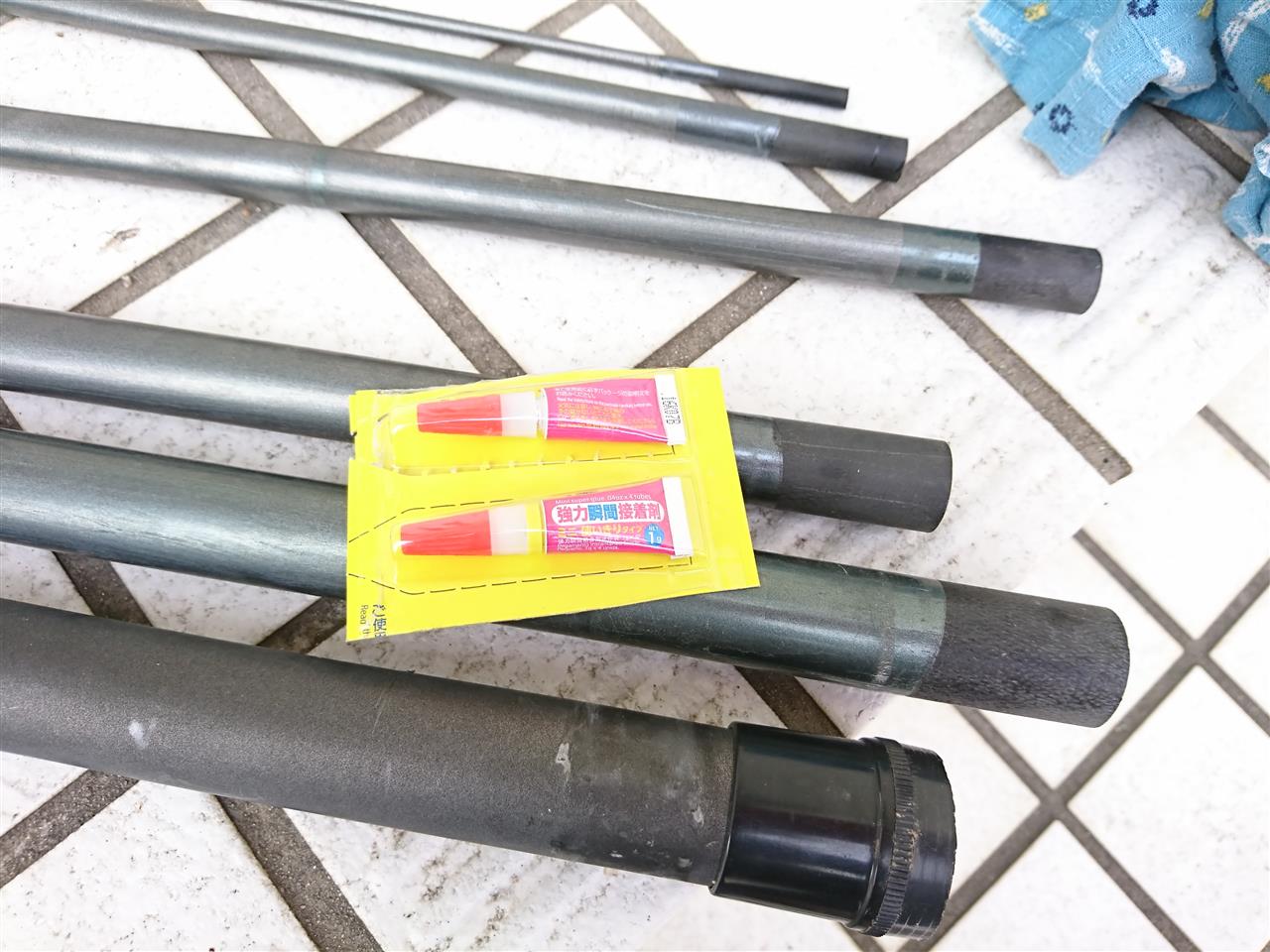

降り出し式の竿なので一度引き出してしまえばなんともないですが、念のため瞬間接着剤で固定しちゃいます。


内側にも接着剤塗りましたが、外側からも流し込みました。

ワイヤーは釣竿に沿わしてタイラップで固定しましたが、釣竿がゆっさゆさ風でシナったら緩んでくるかなと思い、一部熱収縮チューブを使って固定することにしました。


物干しざおの補修カバーは熱湯をかければ収縮してくれますが、電子工作用の収縮チューブは熱湯程度ではビクともしませんでした。(^_^;)


バーナーを使って収縮させました。
釣竿を焼かないように気をつけながら作業をしました。


とりあえず形になりました。

給電部はどうやって釣竿に固定しようかな？
（今はビニルテープで簡易的に固定しています）
釣竿はどうやってマストに取り付けようかな？

いろいろ考えることがありそうです。
