昼からは同軸ケーブルをつなぎました。


今回、同軸ケーブルは１０Ｄ－２Ｖを使用。１０ｍ買っていました。

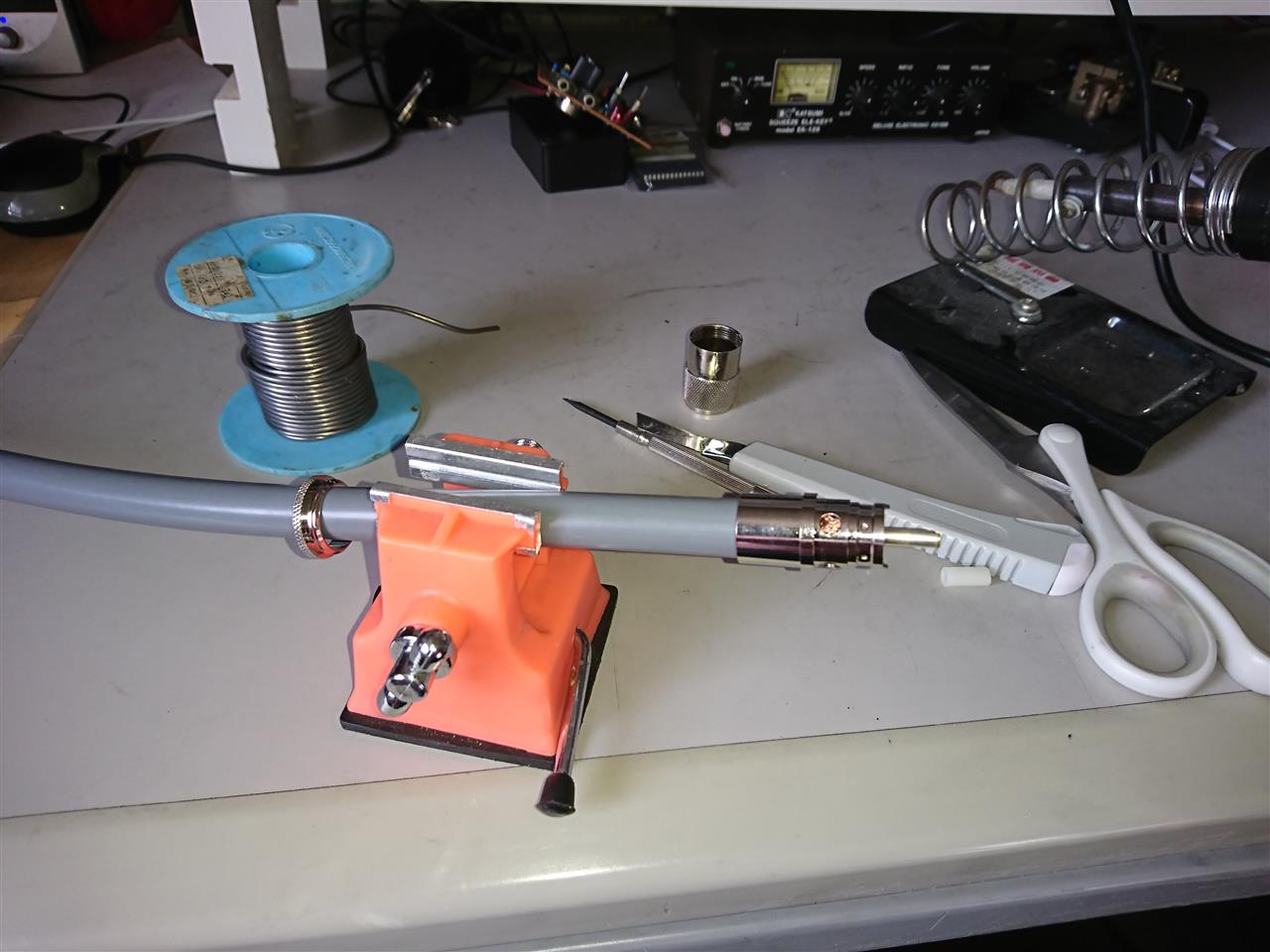

コネクタを付けようと、半田ごてを温めながら準備をしていました。
ん！もしかして、ちょっと待てよ・・・


コネクタを分配器に付けてみると、、、やっぱり。ｏｒｚ

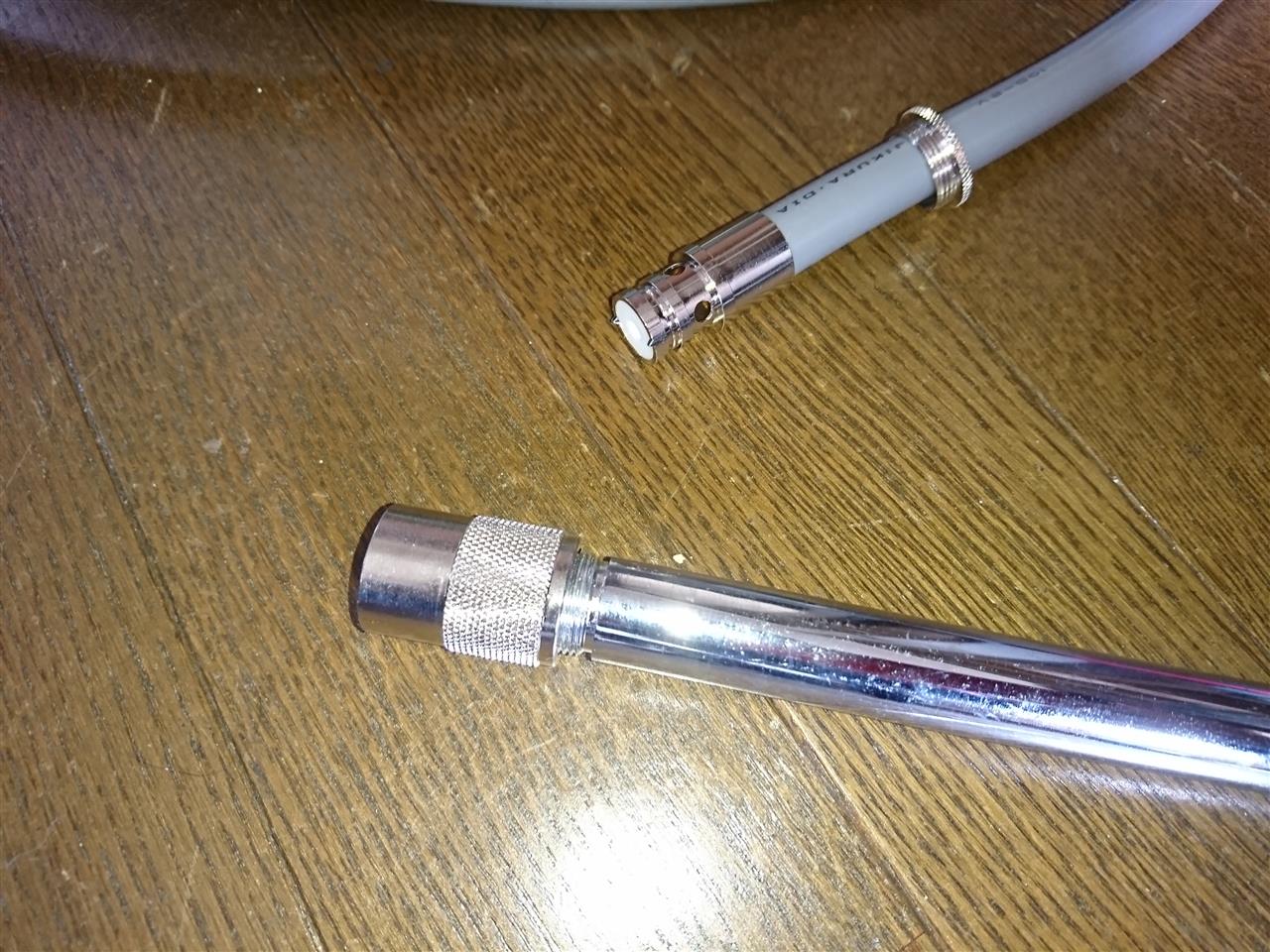

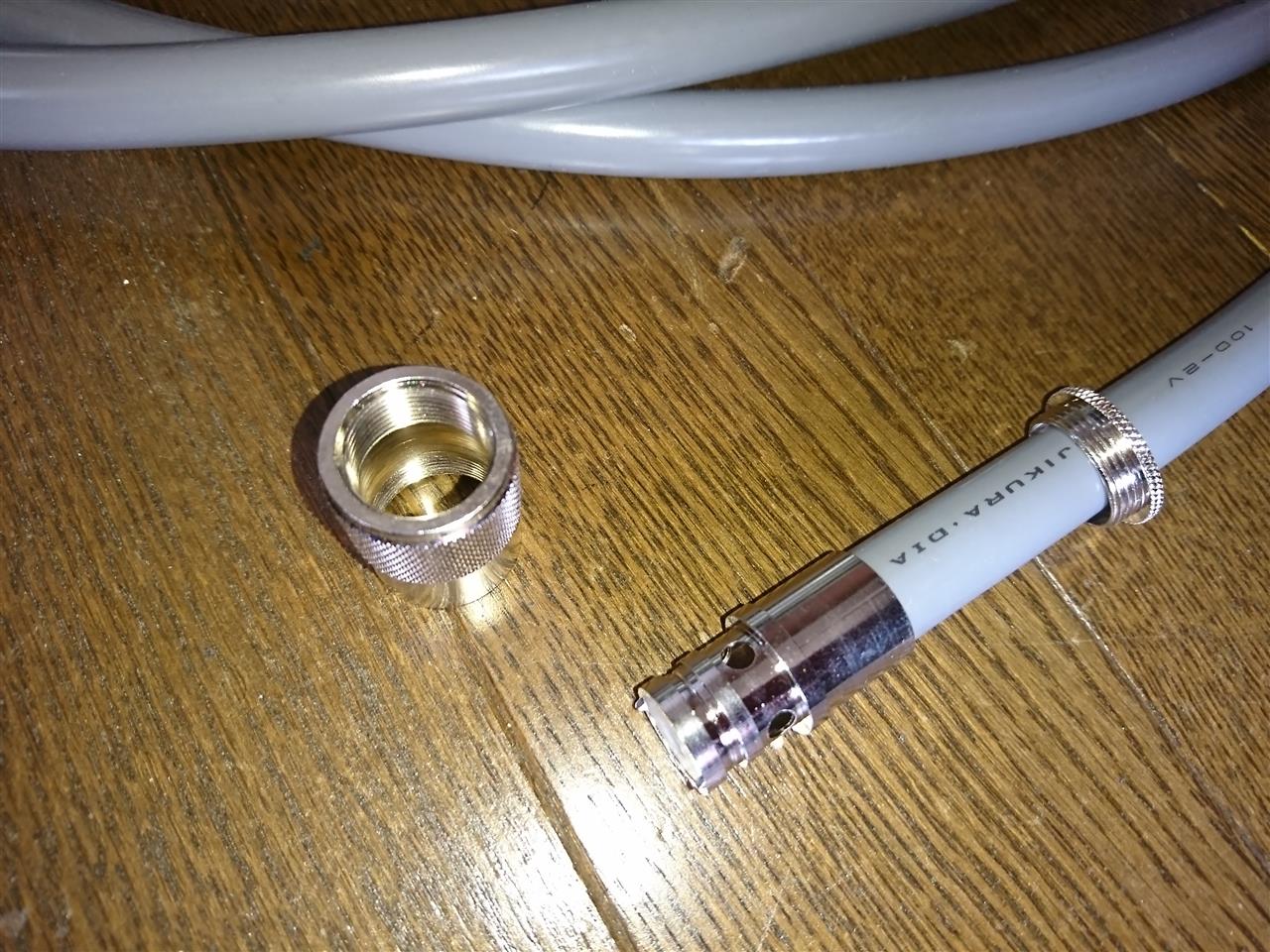

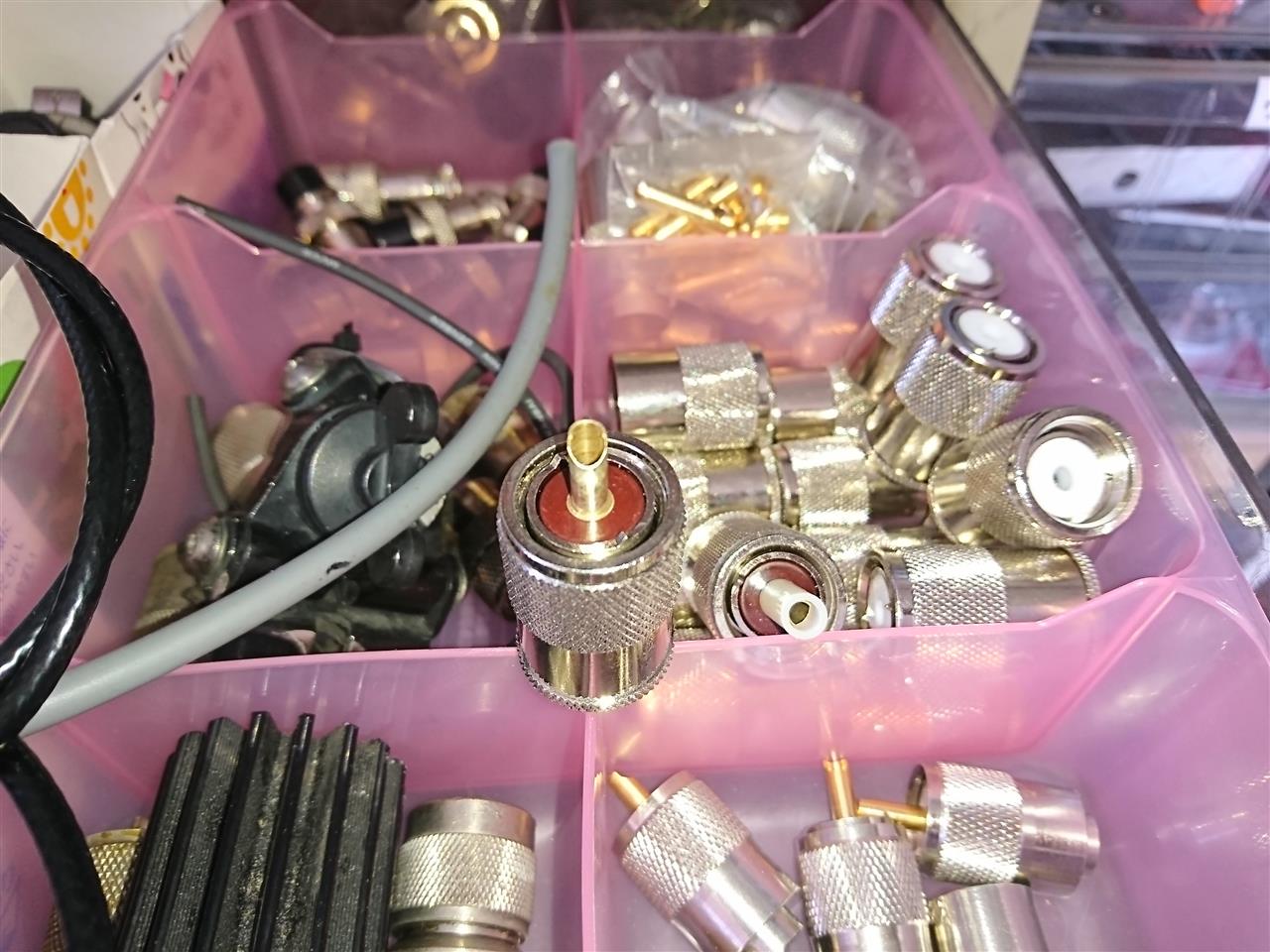

ＵＨＦコネクタのためキッチリ最後まで締め付けできませんでした。
以前、たくさん買っていたのですがここには使えそうにありません。
事前に気が付いて良かったー！


手持ちを見てみると、ちょうど２個Ｍ型コネクタがありました。
よかった。


コネクタ取付けＯＫ。
導通チェックＯＫ。

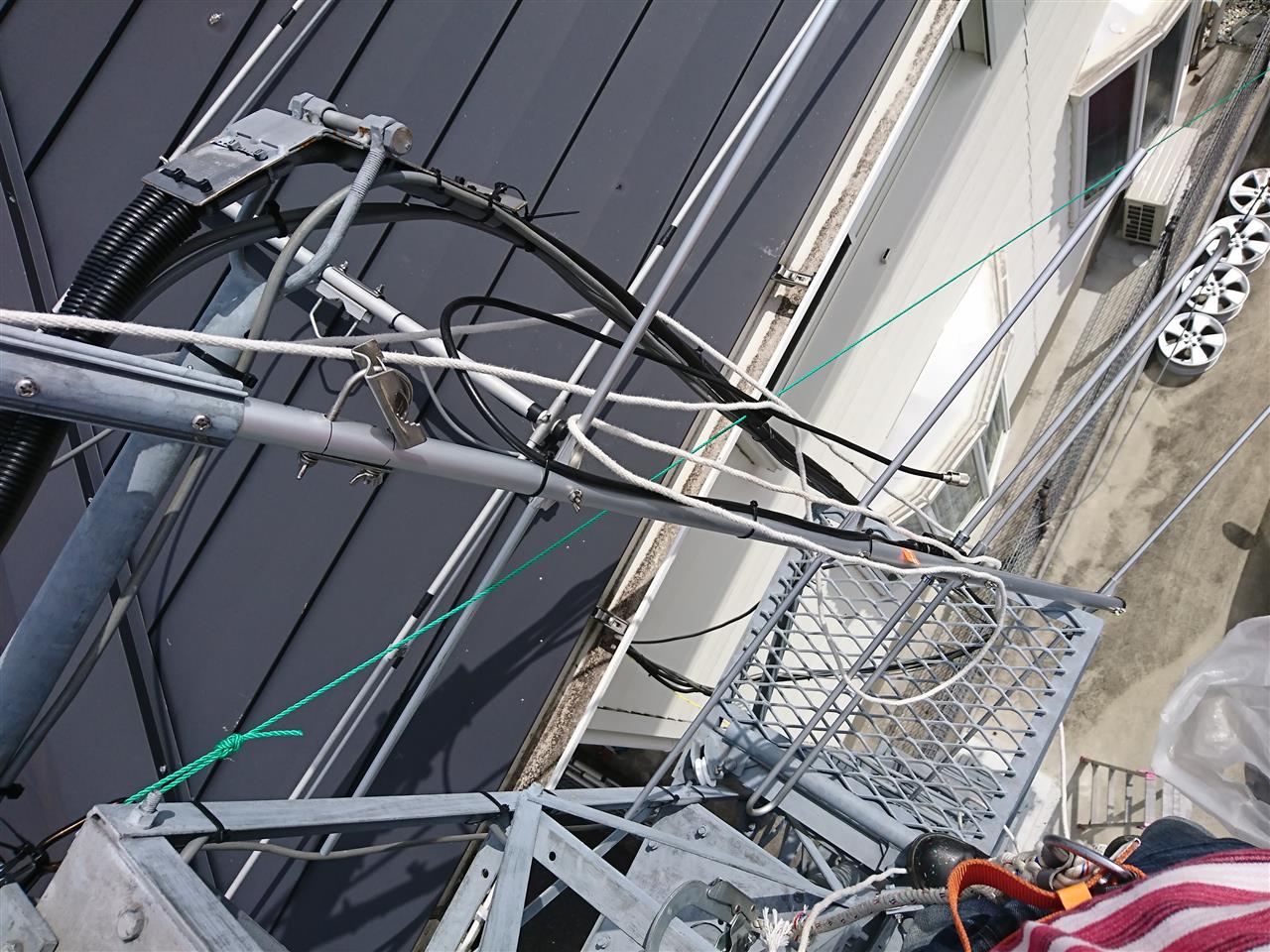

タワー上にて分配器の取り付け。

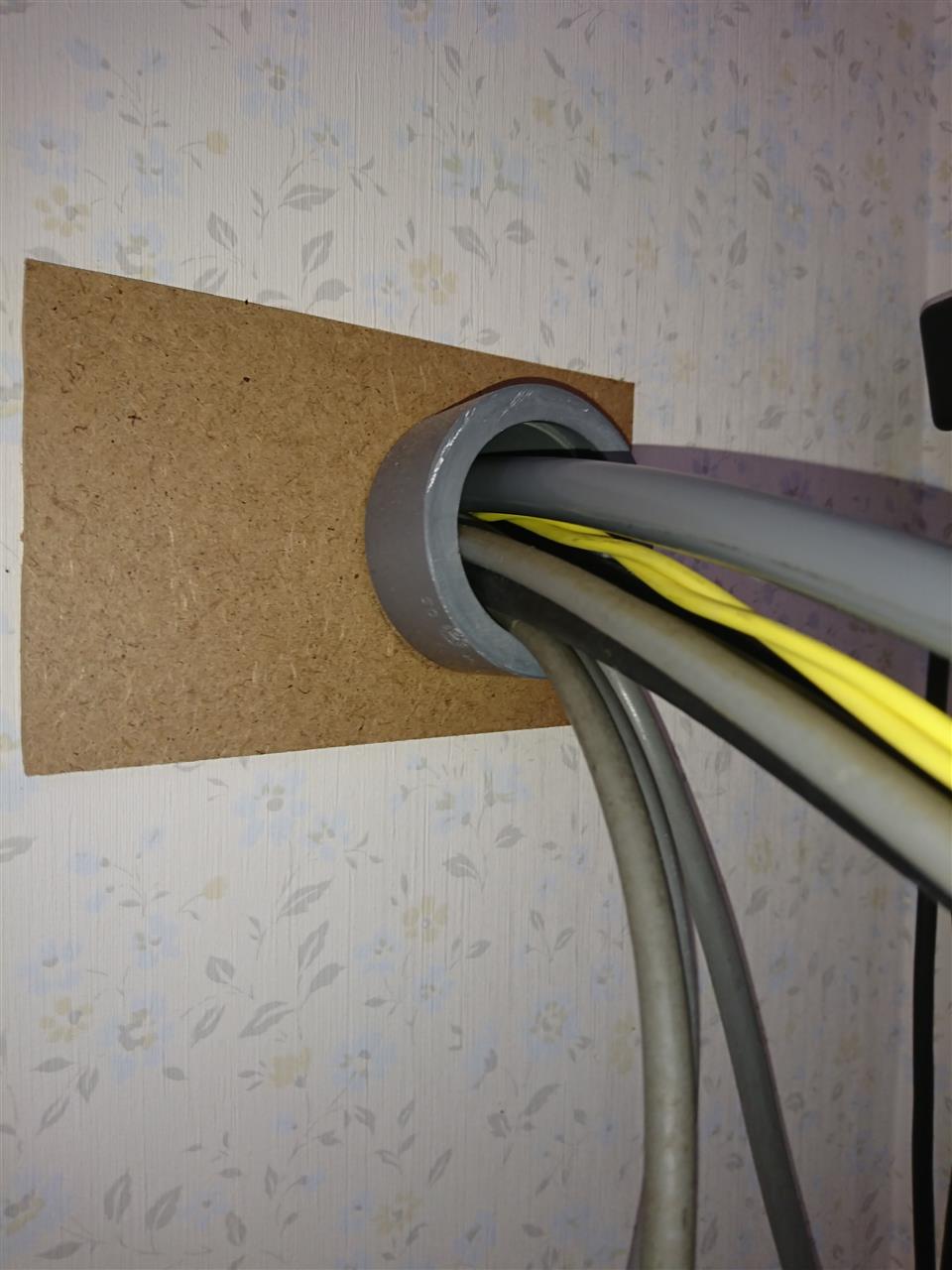

室内にケーブルを引込み。
もうこれ以上引き込めなくなったなぁ。


無線機側のコネクタを取付け。


ＳＷＲは１．１～１．２ぐらい。いい感じ。

さっそく１４４ＭＨｚをワッチしてみると平日昼間なので、ダントラ無線がよく聞こえてきました。
ビームもよく切れるので混信をかわせそうです。

今度は４０ｋｍほど離れてるＯＭを呼び出して、レポート送ってもらいました。
こちらはアンテナ切替機をつけてＧＰと切替えながら送信。
もともと今までもＧＰでもＯＭとの交信は悪くなかったのですが、八木ではいっぱいに出力を絞ってもよく聞こえてるよとのこと。

夜には３５県ＳＳＢコンテストで、２４県のＯＭがＣＱを出しているのを聞くと、ＧＰでは５１のところ、５３で聞こえてきました。

１０月の全市全郡コンテストは仕事なのでフル参加できませんが、家からアンテナの性能をチェックできそうです。

今日は休みです。
天気もいいし、コメットの八木をタワーに載せたいです。



ます、邪魔になるので５０ＭＨｚのＨＢ２ＣＶを取り外し。

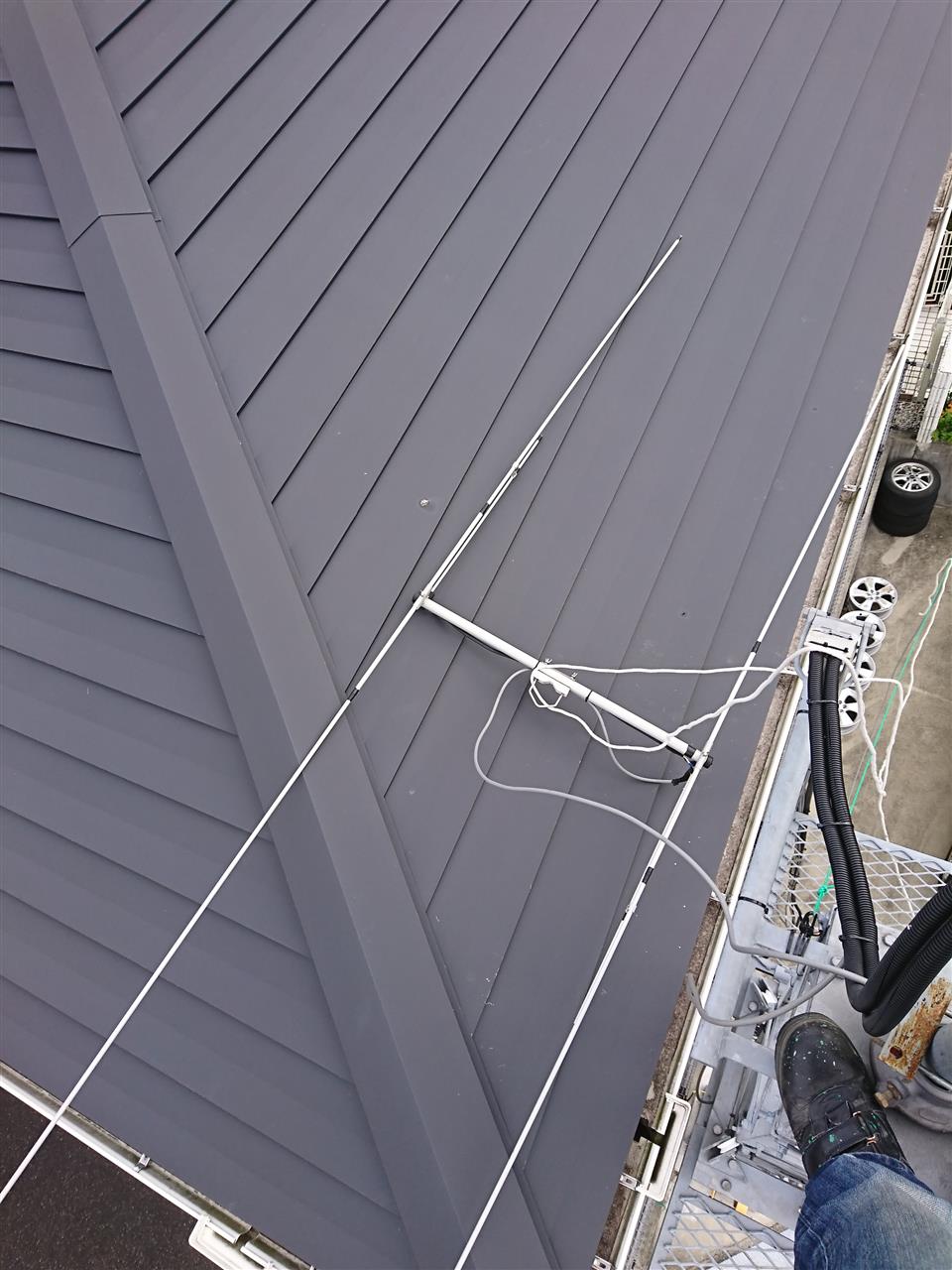

屋根の上で仮置きします。


いままで付けていたＭＵＤＥＮの１４４ＭＨｚ八木を撤去。


ＭＵＤＥＮは細い同軸を使っていたこともあるんでしょうが、ダイヤモンドのＧＰと飛びも受けもさほど変わりませんでした。
エレメントも華奢なのですぐに曲がってしまいます。


アンテナを外すとだいぶさみしくなりました。



さて、コメットのほうは仮置き台での最終調整をします。
エレメントの状態を見ながら蝶ネジをしっかり締め付けました。


スタックキットはコレ

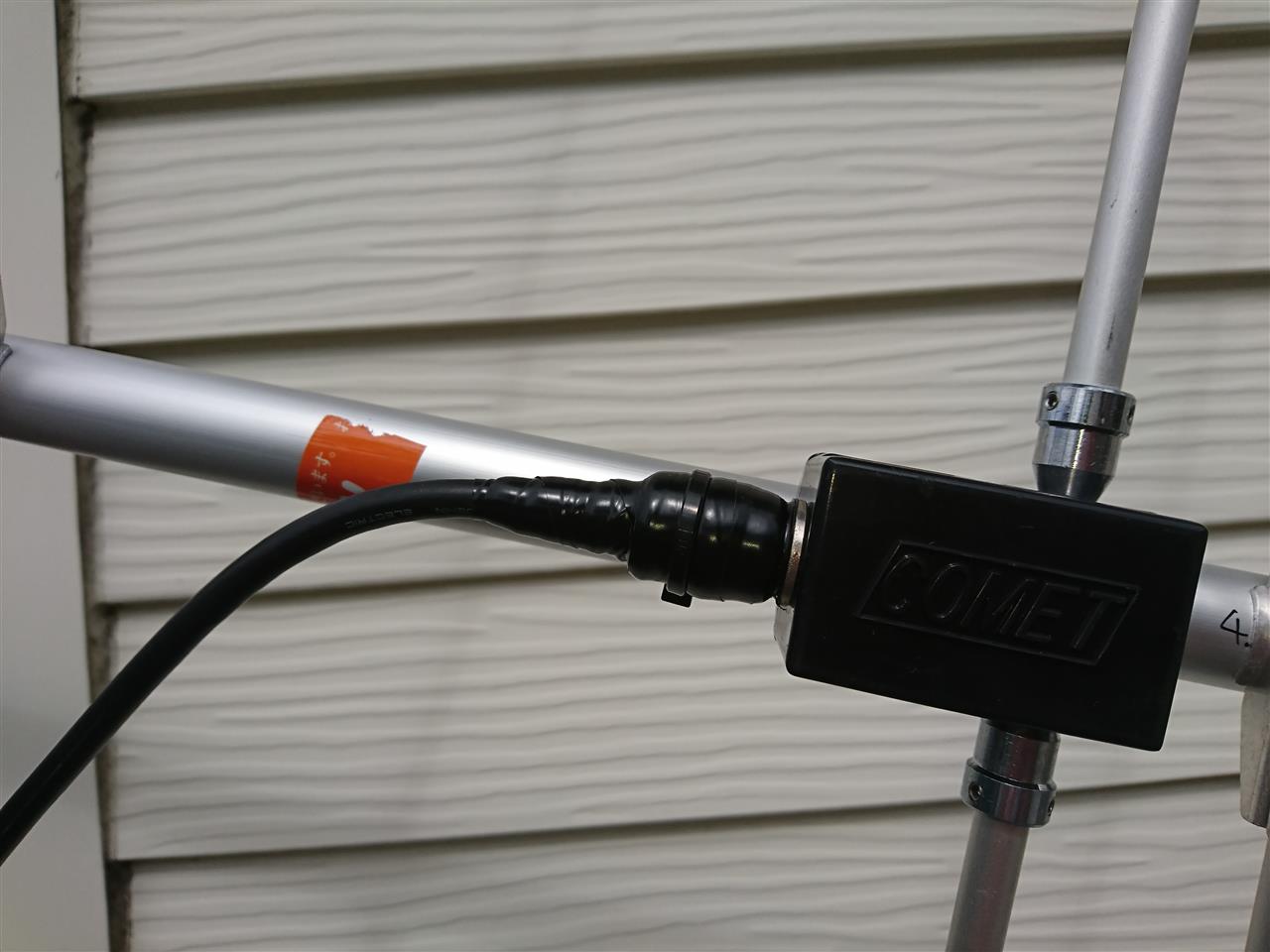

５Ｄ－ＦＢを使っています。


自己融着テープはホームセンターにこれしか置いてなかったので、やむなく購入。

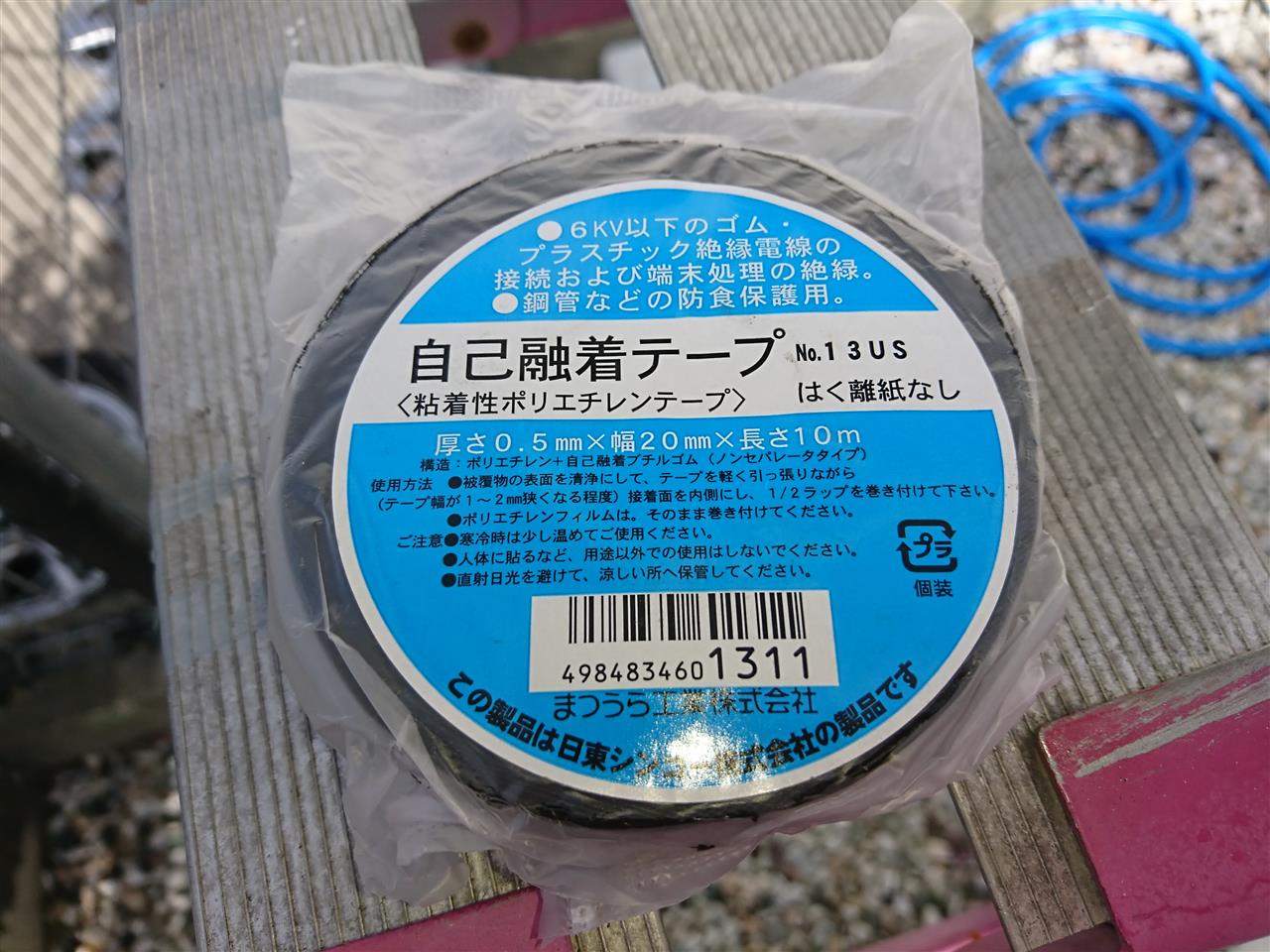

まつうら工業製。初めて使います。
開けてみると中身は日東でした。


作業しやすいように放射器を外して巻きます。


自己融着テープの上からビニルテープで保護。
巻き終わりはタイラップで縛ります。


前準備終わりました。

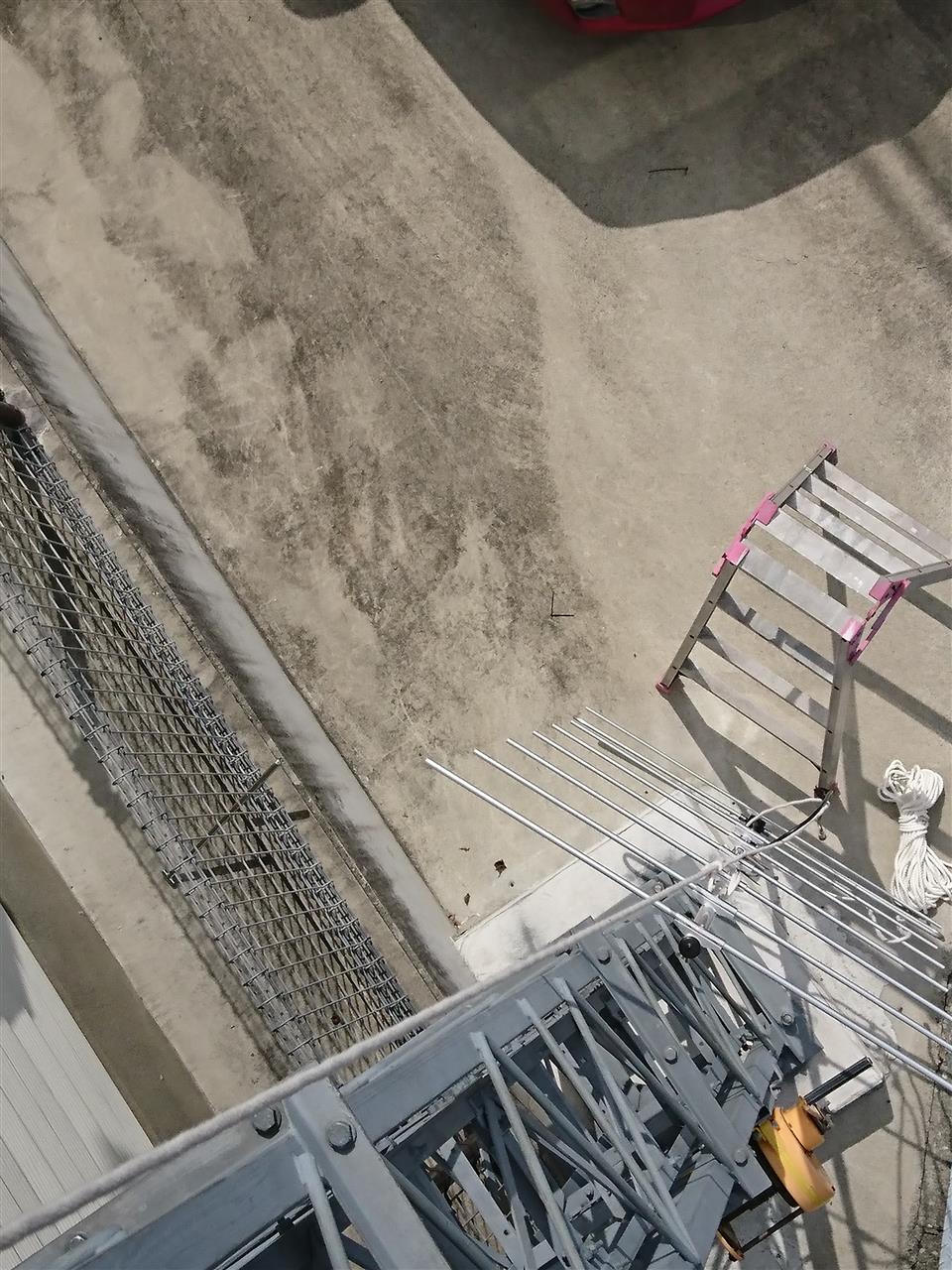

スタックにしたままタワーの上から引っ張り上げる予定でしたが、さすがに一人だと引っかかって上げにくかった。
エレメントを曲げてしまうといけないので途中で諦めました。


なのでやむなく分解。


１本ずつ吊り上げ。

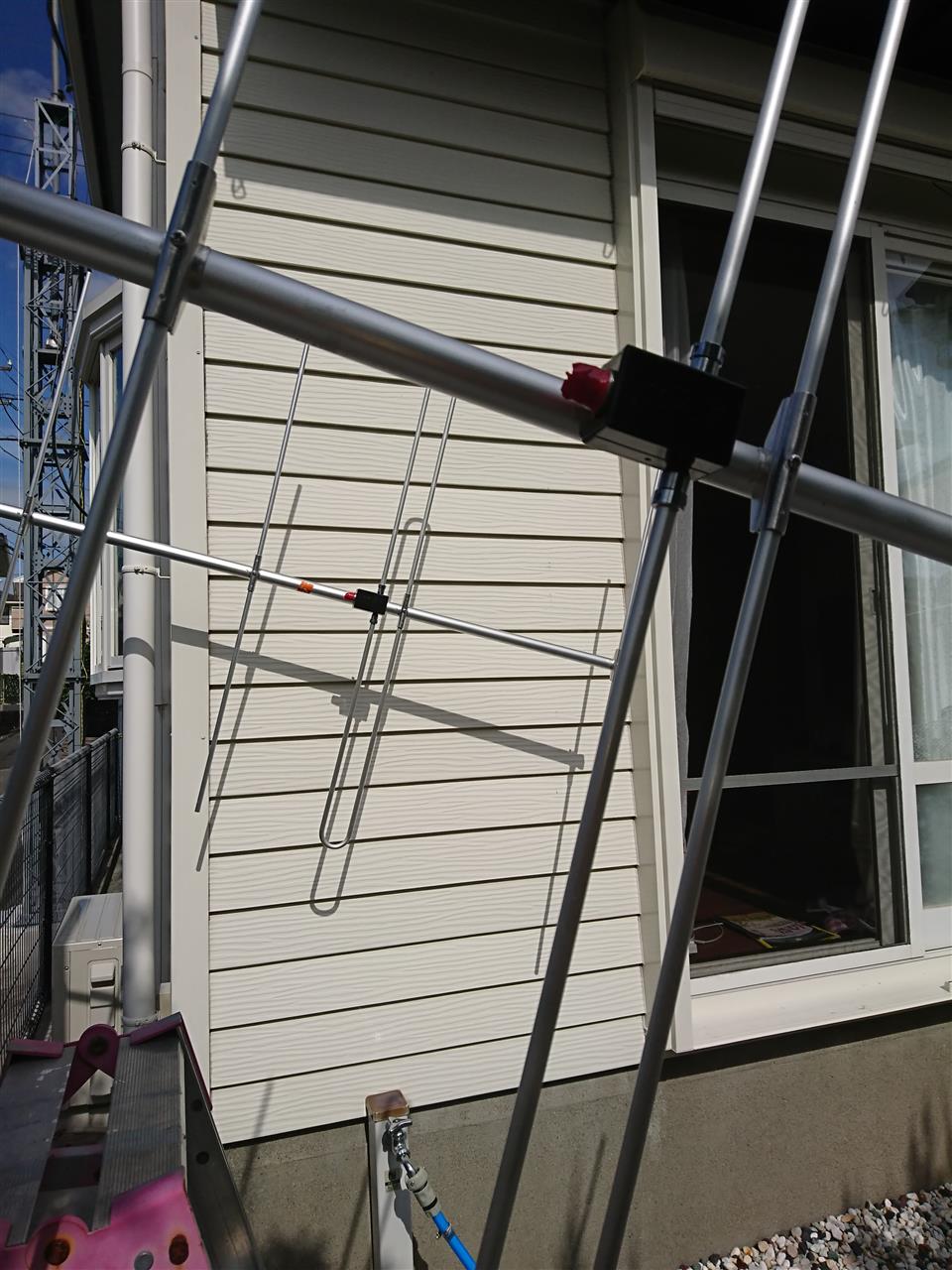

まずは片側取り付けできました。

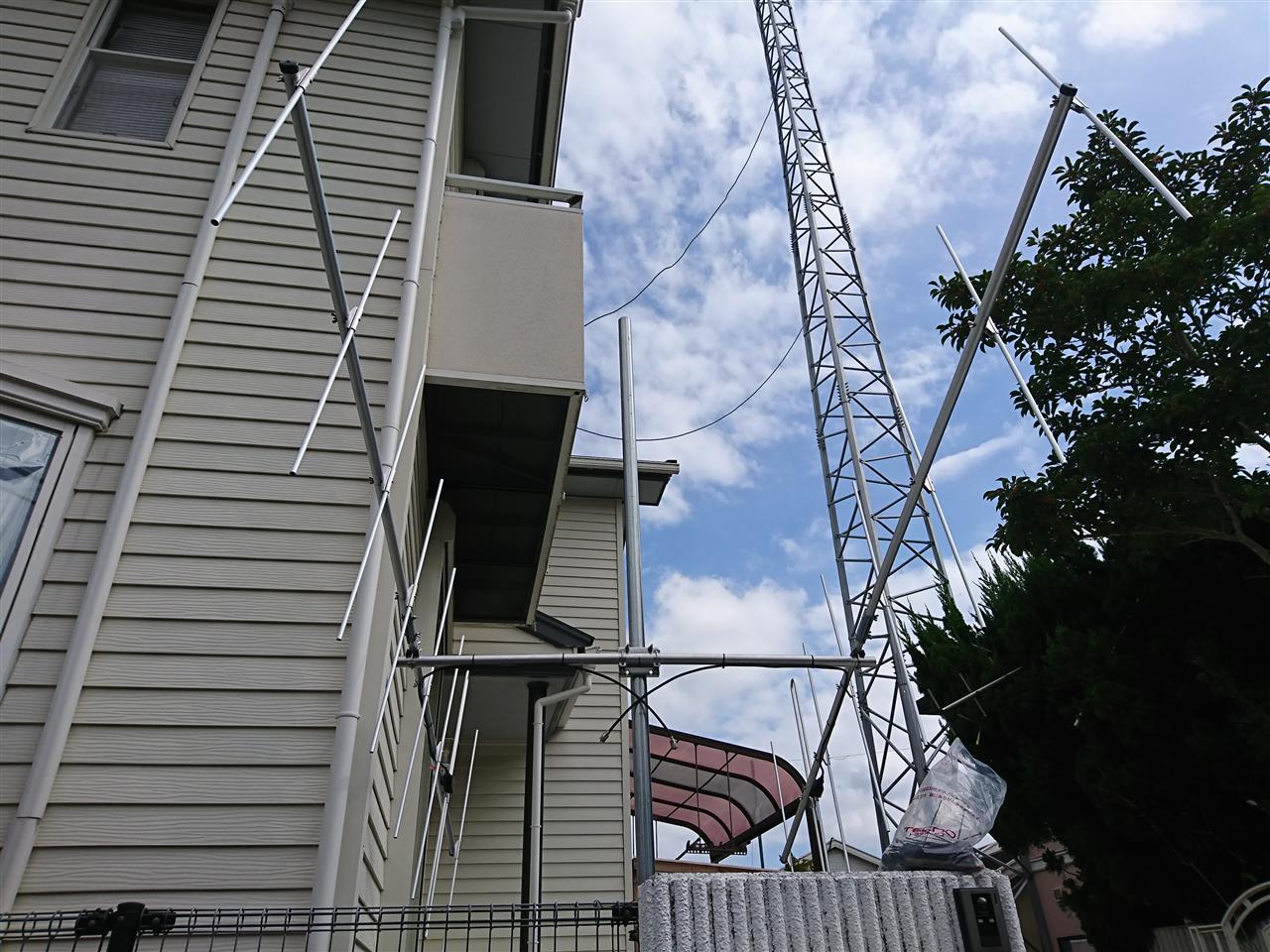

３．５ＭＨｚのワイヤーアンテナが邪魔でかわしながらのアンテナ取り付けです。

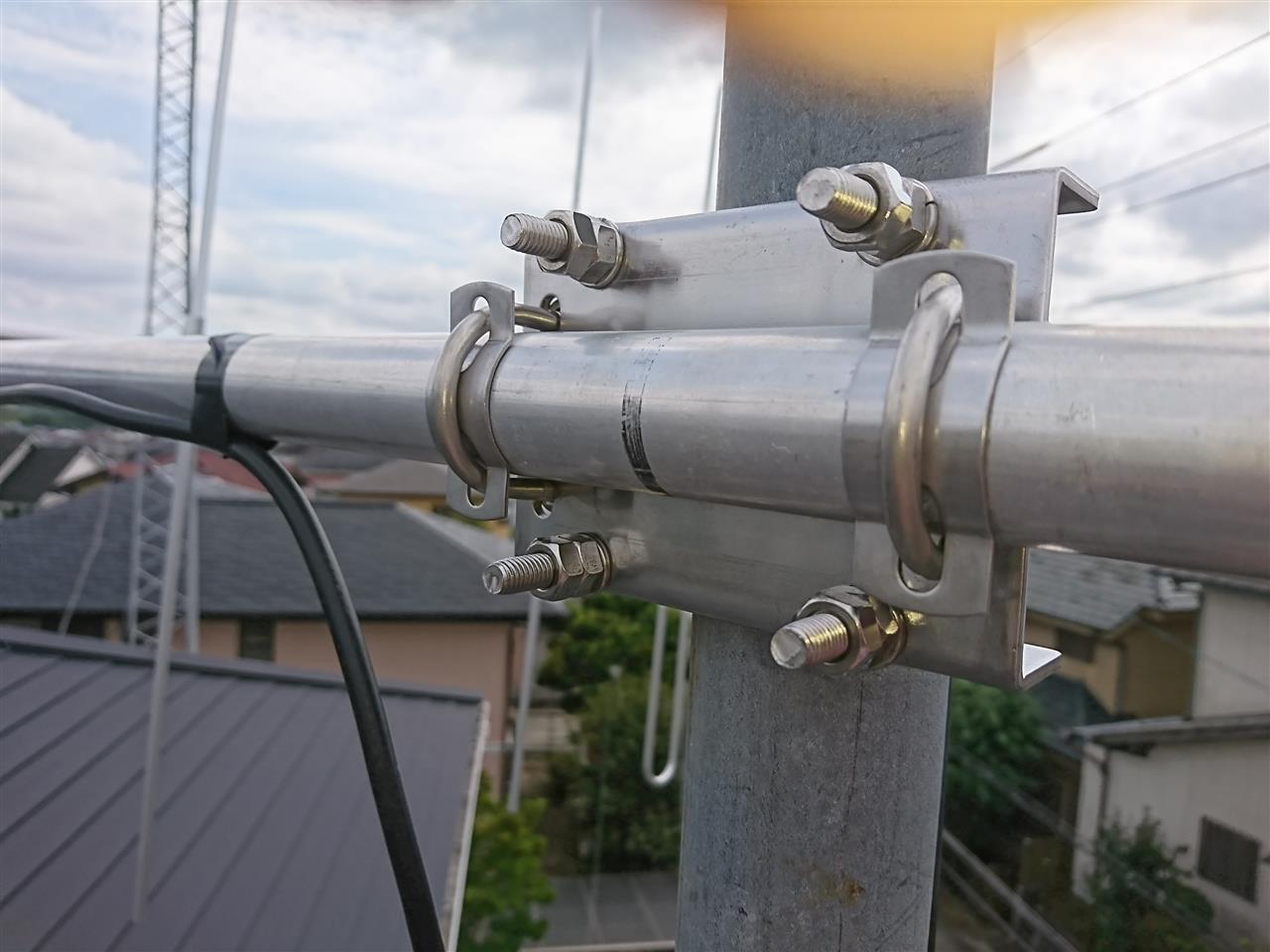

クロスマウントはステンレス製。
Ｕボルトはダブルナットで固定。
細かいところまでこだわってますね、安心できます。

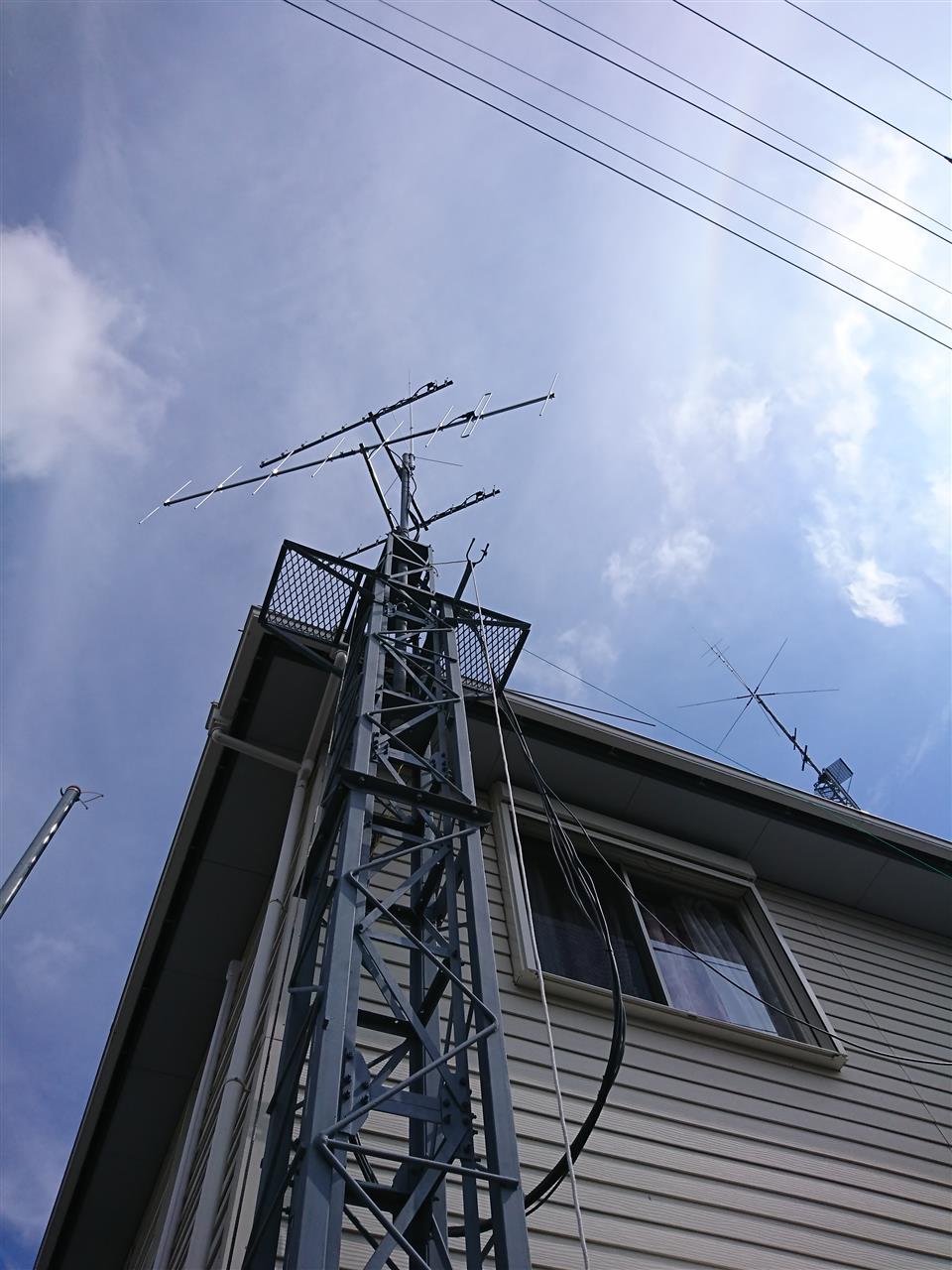

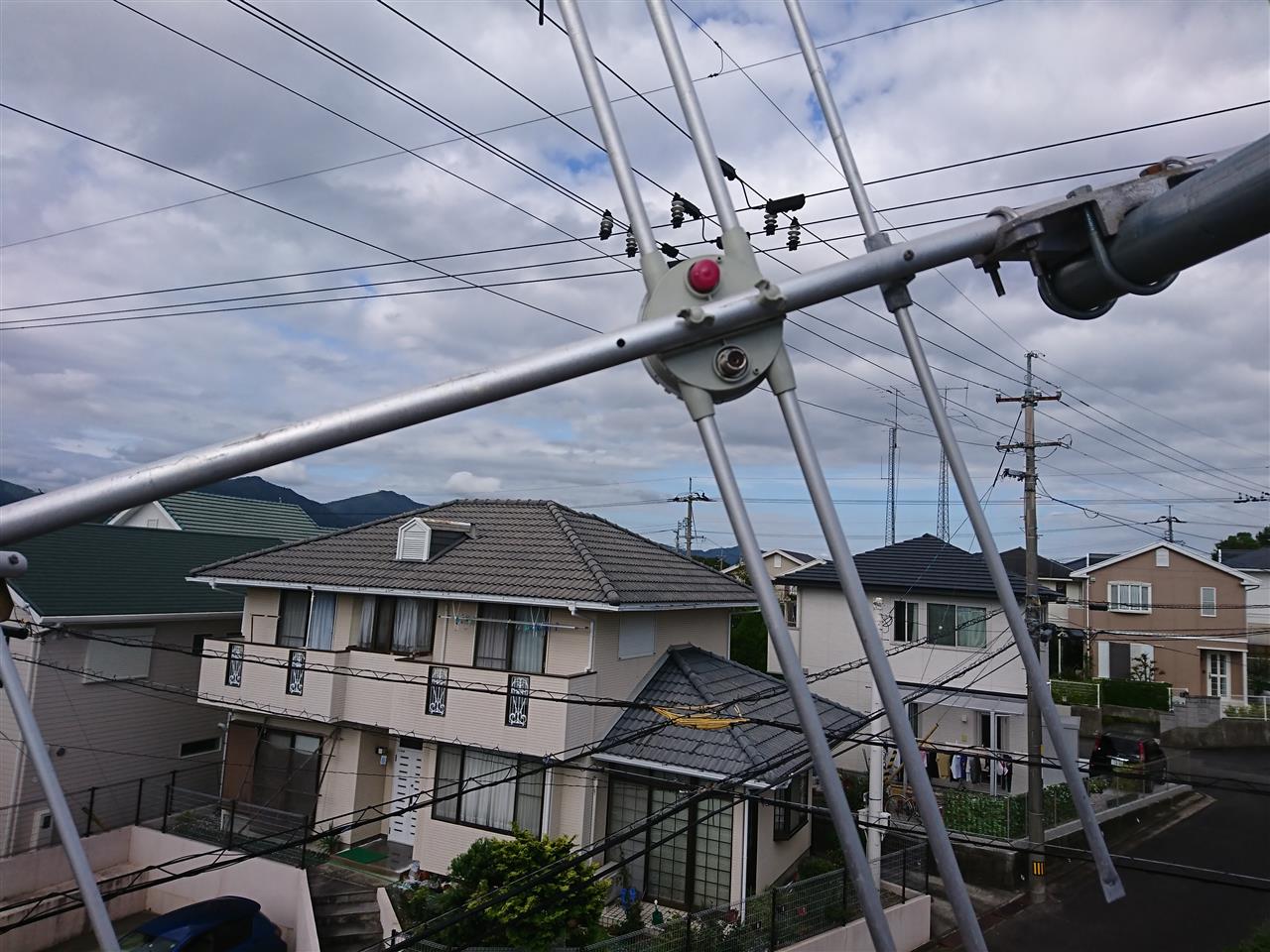

とりあえずアンテナの取り付けが終わりました。

昼からは同軸ケーブルの取り付けを行いたいです。

コーナンで加工したアルミパイプを家に持って帰りました。


さっそく組み立てます。


旧のブームを横に置きながらエレメントを一つ一つ確認しながら組みました。


ブームの結合と取付金具部もいい感じ。


エレメントのアライメントも一本一本確認しながら合わせていきます。


なかなかいい感じで組めました。

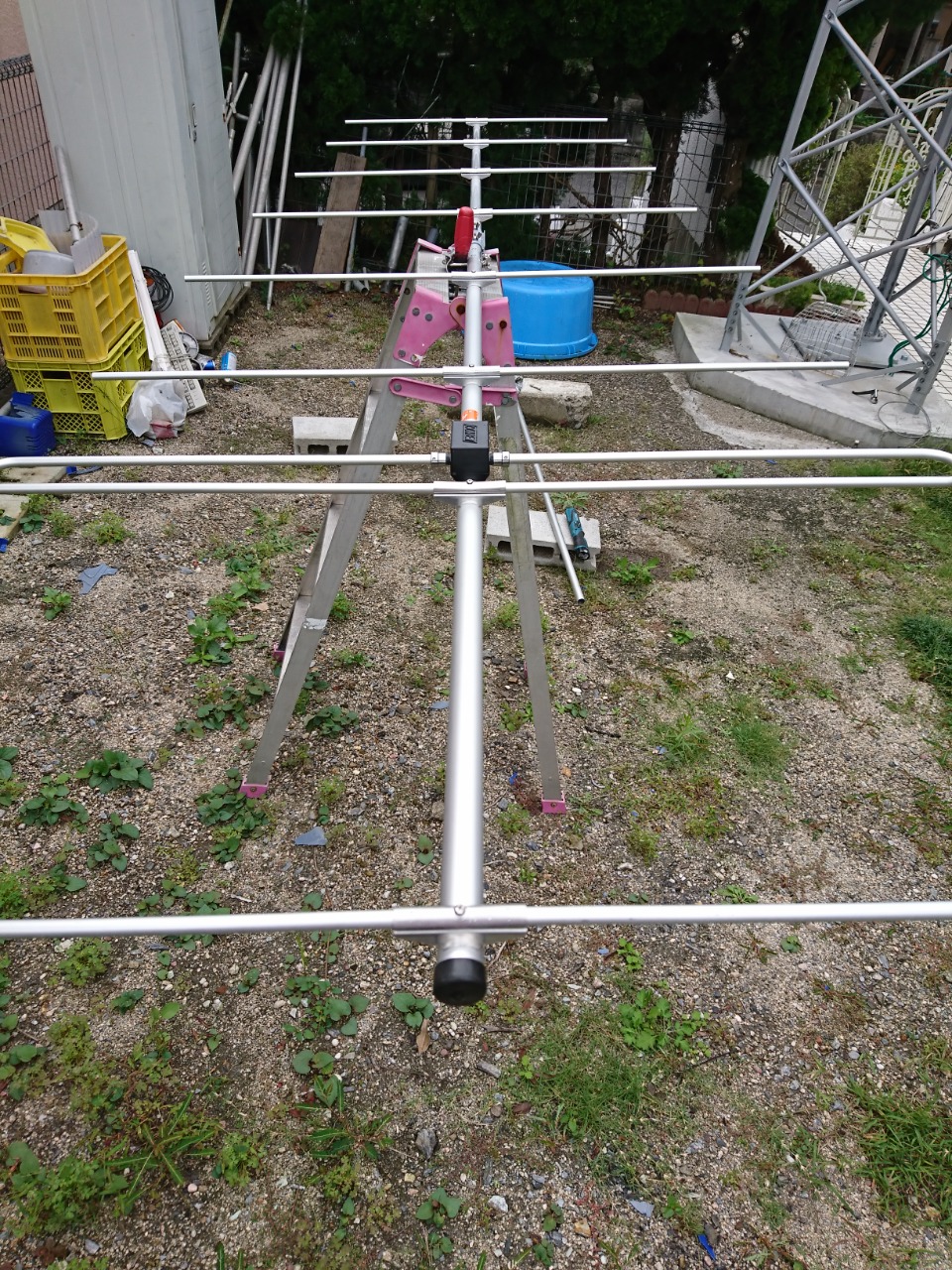

もとあったアンテナ仮置き場に設置。

平日の休みにタワーに設置したいです。

今取り付けているＧＰより感度の悪いＭＵＤＥＮ製の八木アンテナとチェンジです！！
全市全郡コンテスト前には据えつけたい。

丸パイプに垂直に穴を揃えて開けるにはどうしようかと、あれこれ考えていました。

考え付いたのが、ＬアングルにＵボルトでパイプを固定してボール盤で穴あけするという作戦。
これなら丸いパイプをＬアングルと言う基準面に固定できるので、複数の穴を揃えて開けることができます。
さらにボール盤にセットするとき、Ｌアングルの向きを９０°変えるだけで取付金具用の穴も高精度で開けれるなと。


先日の休みの時にコーナンＰＲＯに行ってきました。
朝７時に到着して買い物＆加工場をお借りしての工作です。

Ｌアングルは各種ありましたが、安いぶんでもスコヤを当ててみると割と直角が出ていたので一番安いやつにしました。
メッキアングル　９３８円なり。

Ｕボルトでの固定を考えていましたが、Ｌアングルに穴あけをしないといけない手間があるのでタイラップに変更しました。
１８０ｍｍのタイラップは家にたくさんあるので持ってない長めのサイズを購入しました。
オーム電機ロックタイ３００ｍｍ　１００本入り、４９８円なり。



穴あけ用のキリは４ｍｍと５ｍｍを持参しました。
持っていなかった６．５ｍｍのキリを購入。これは六角軸でコードレスドライバにワンタッチで取り付けできるタイプ。
リリーフショートドリル６．５ｍｍ　４２８円なり。


さて、工作にかかりましょうか。

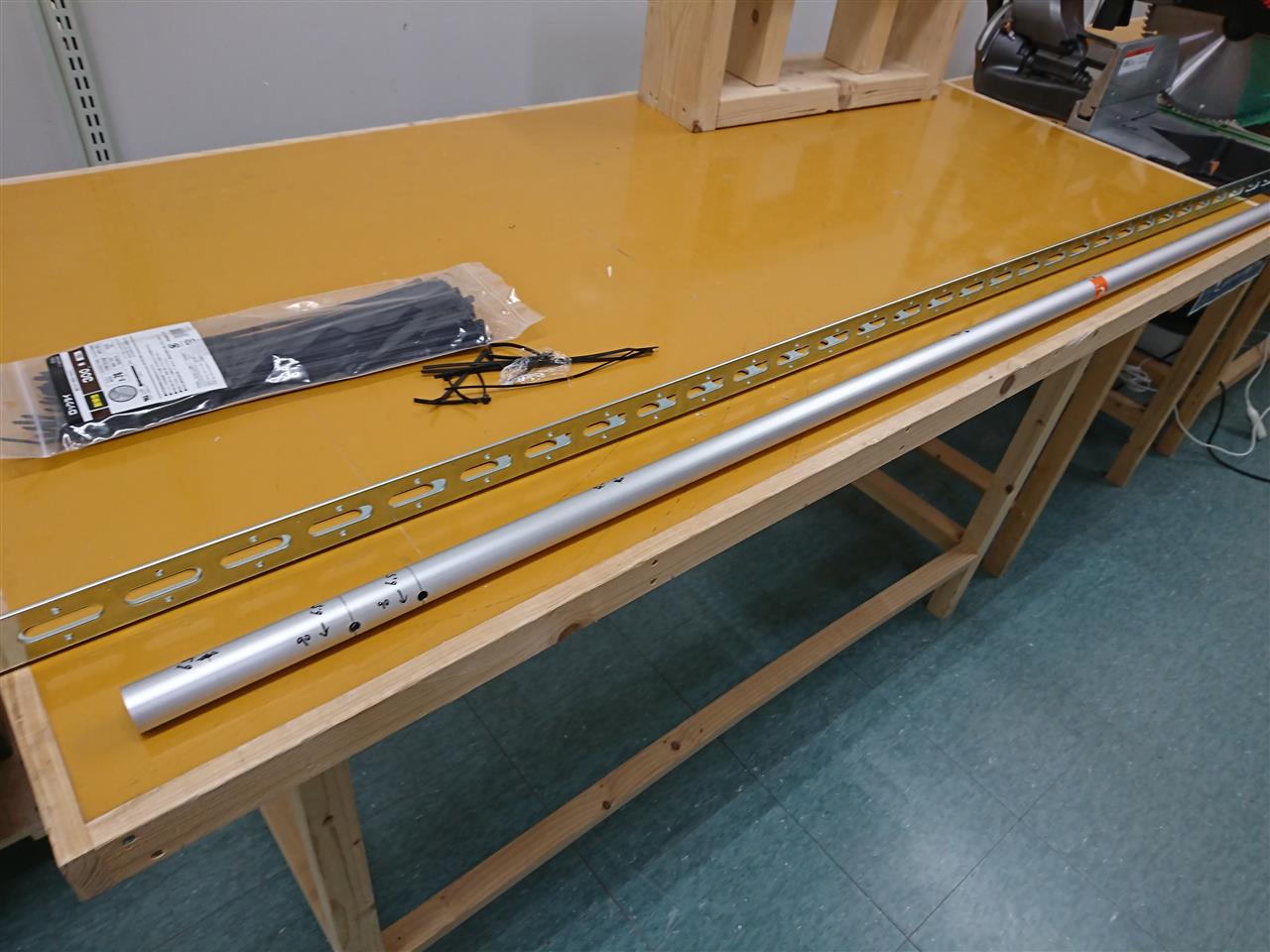

アルミパイプをタイラップでＬアングルに固定。


スコヤをＬアングルに直角に当てて、こすると、

パイプの頂点にケガキでマーキングができます。
そしてポンチング。

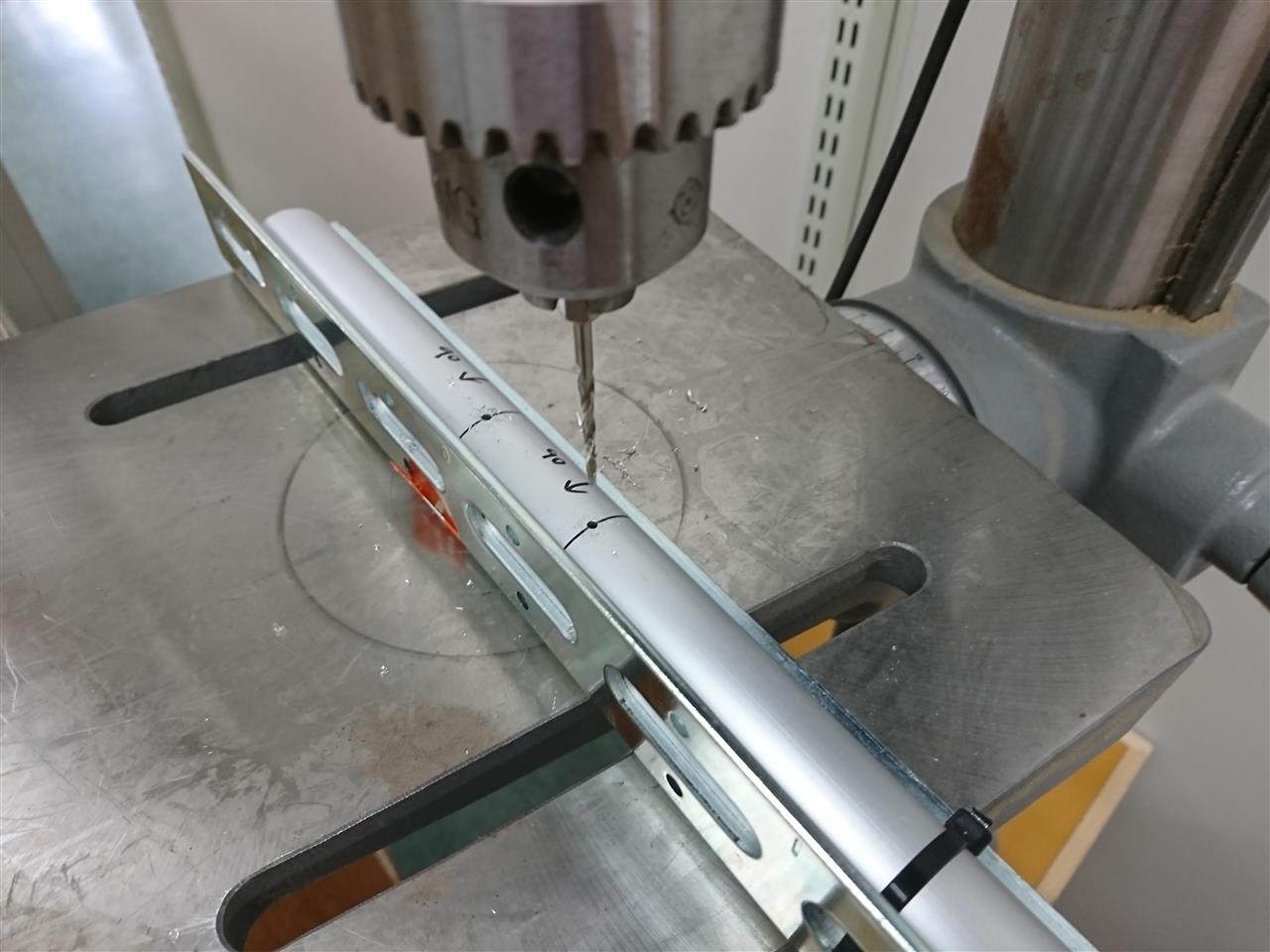

ボール盤にセットして下穴を開けます。
このとき、ボール盤のテーブルにＬアングルが傾むきなく乗るように高さを合わせます。


下穴は貸し出し用のキリの細いのを使おうとしましたが、ボール盤にセットして廻してみると
・・・・軸ブレしている。
使いモンにならん。orz


工具置き場を見てみると、貸出し用のキリでこんなんありました。

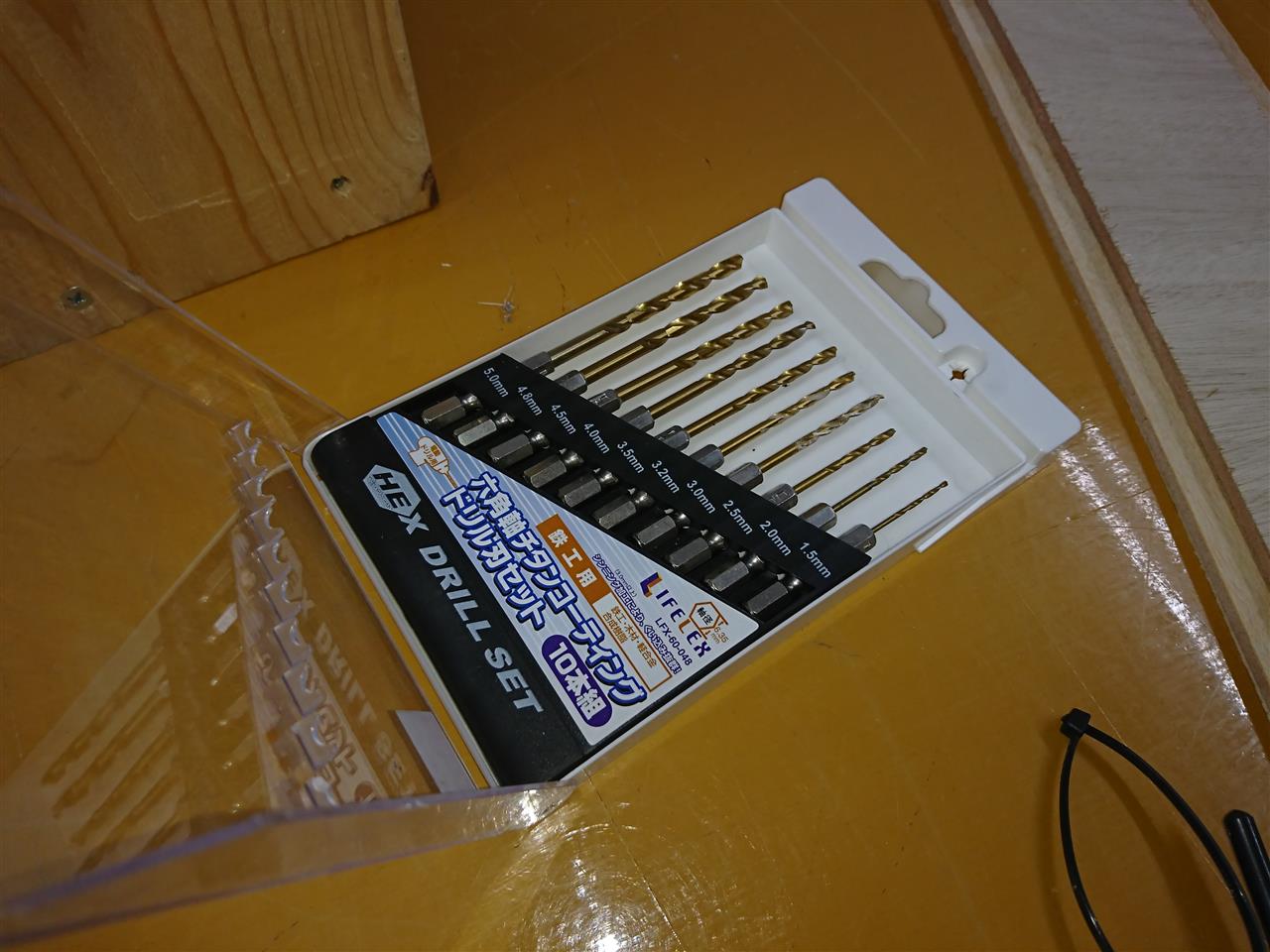

下穴錐セット。木材、プラスチック、アルミに使用できるようです。

使ってみると、なかなかいい感じ。
精密にポンチを打ったところを狙って下穴を開けることができました。
欲しいな、いくらするんだろ！？

下穴を開けた後は本穴。

数本貫通させたところで、パイプの固定がズレた感覚が！
貫通時、Ｌアングルの面にキリが当たって動いたようです。

このまま基準面に対してずれたまま穴開けするのも怖いので、Ｌアングルから取り外しました。


バイス台に挟んでボール盤で穴開けします。

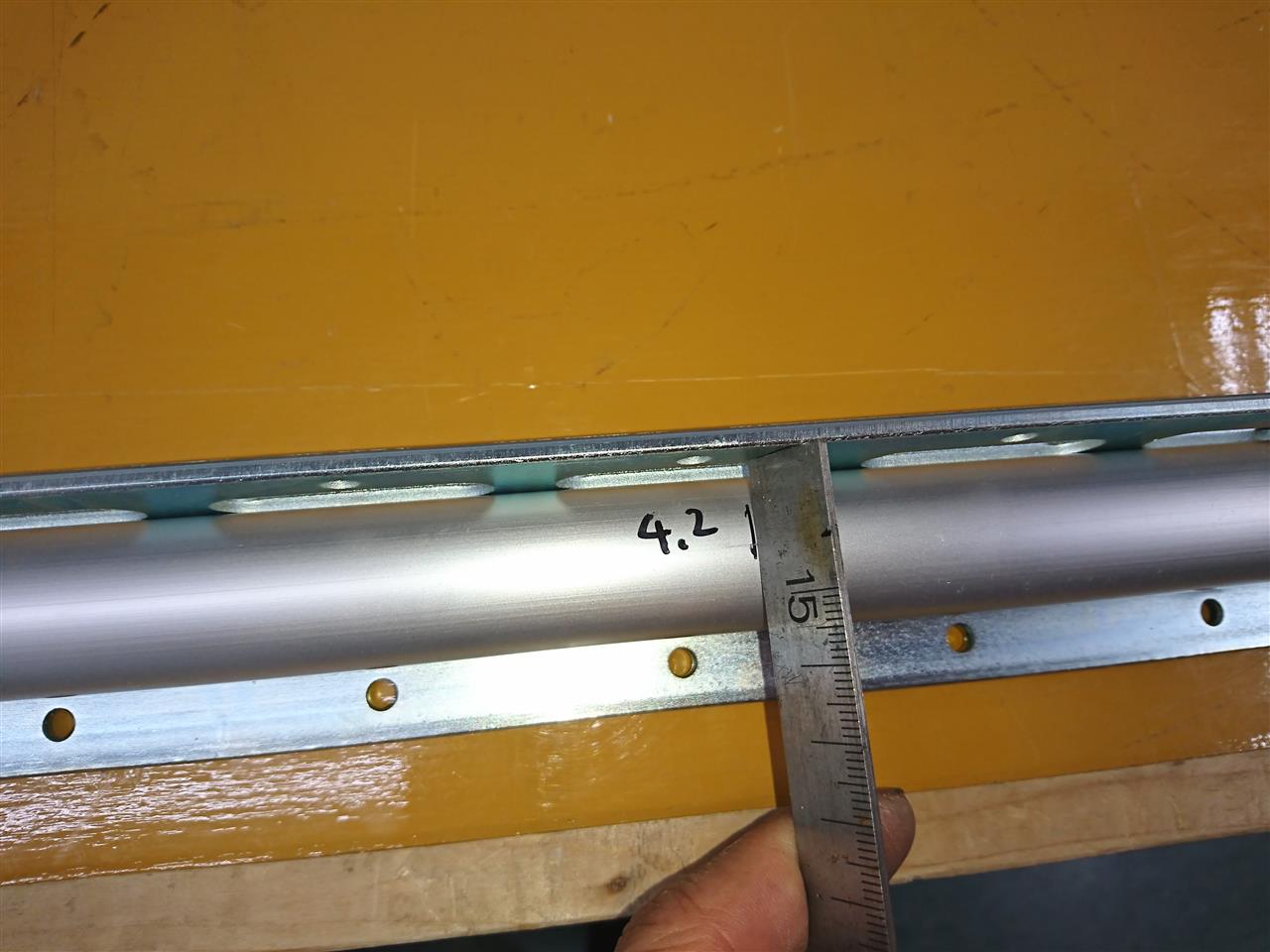

ポンチの位置がセンターに来るようにスケールで測りながらセットしました。


穴開け終了。

トラブルもありましたが、割と精度よく穴あけできたと思います。

私のハムライフは主にいろんなＯＭさんからいただいたジャンクの活用で成り立っています。

さて、今回はジャンクと言ってしまうと言い過ぎのようなジャンク(^^;)
コメットの１４４ＭＨｚ、８エレ八木アンテナ　ＣＹＡ－２０８Ｅで遊んでみます。

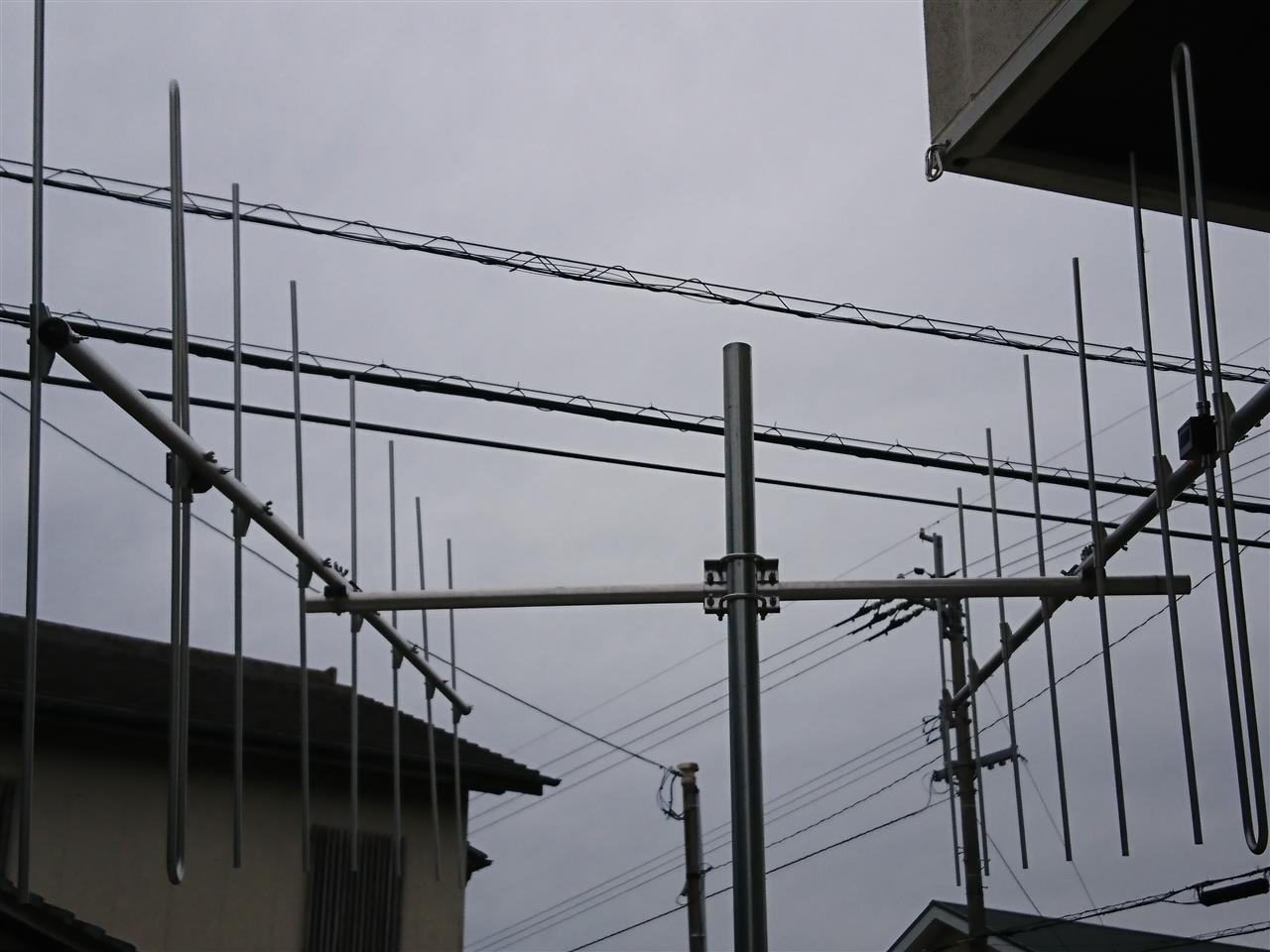

家の中に置いていると邪魔なので、庭のフェンスに建てたポールに仮置きしていました。

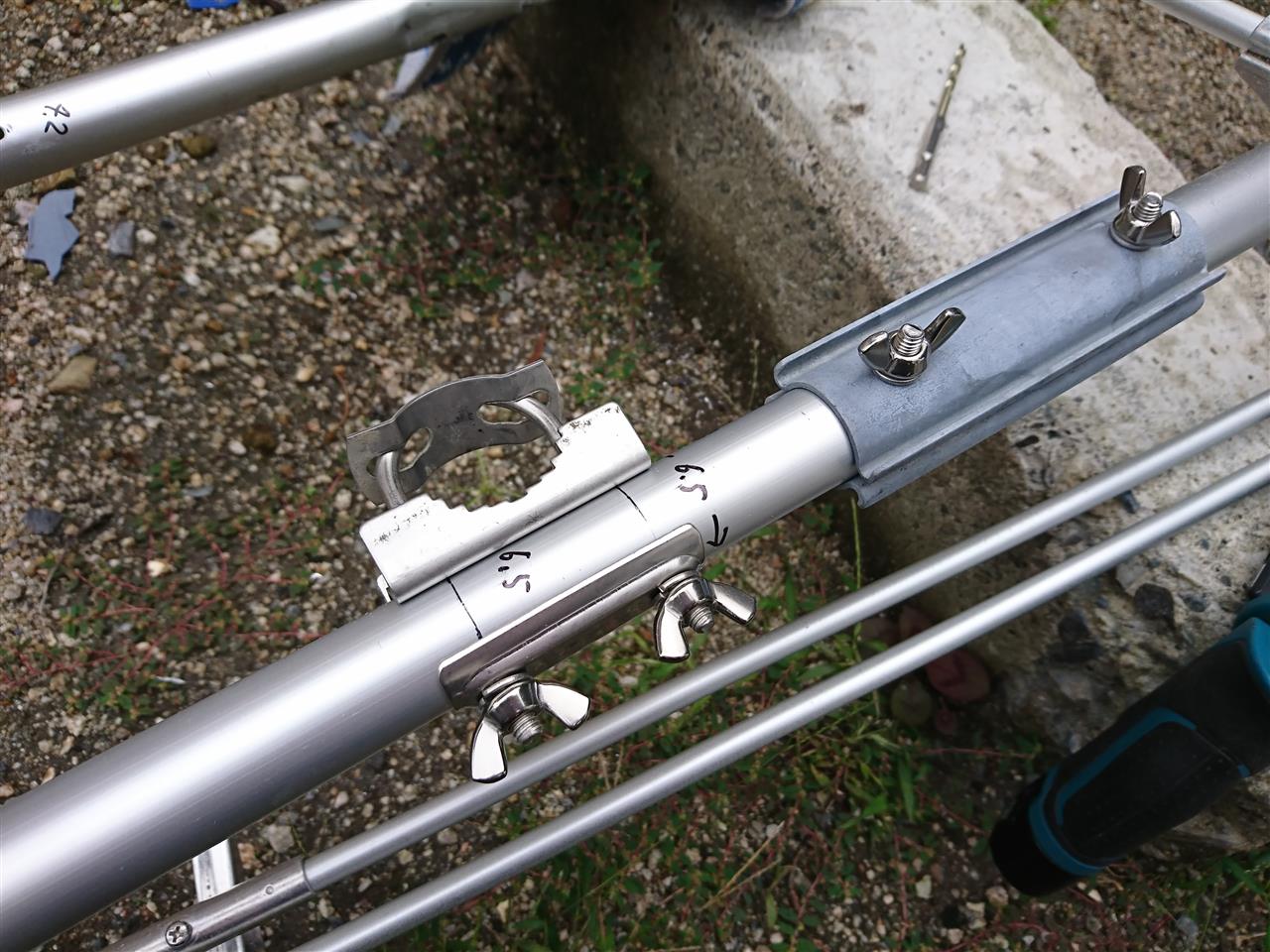

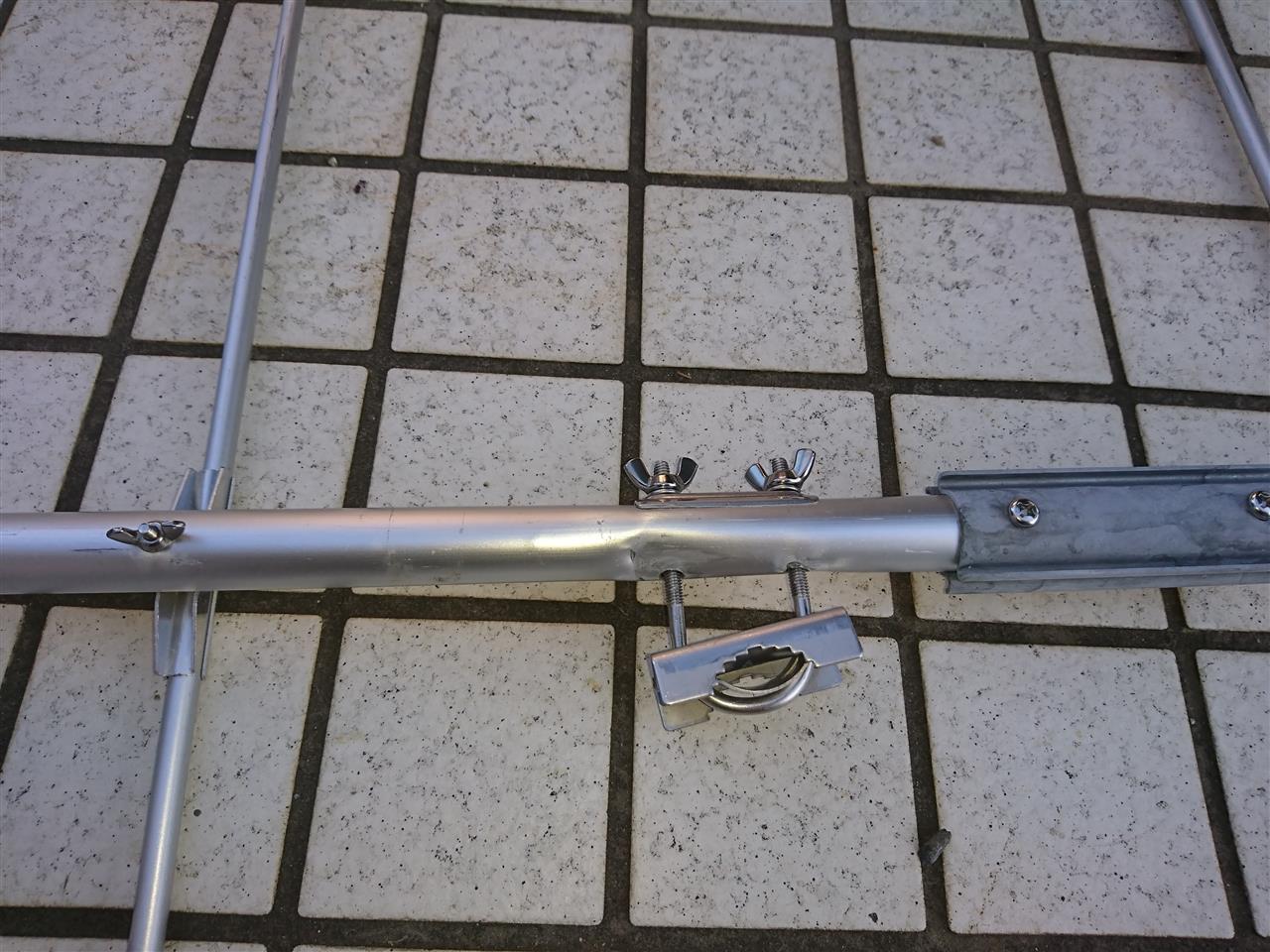

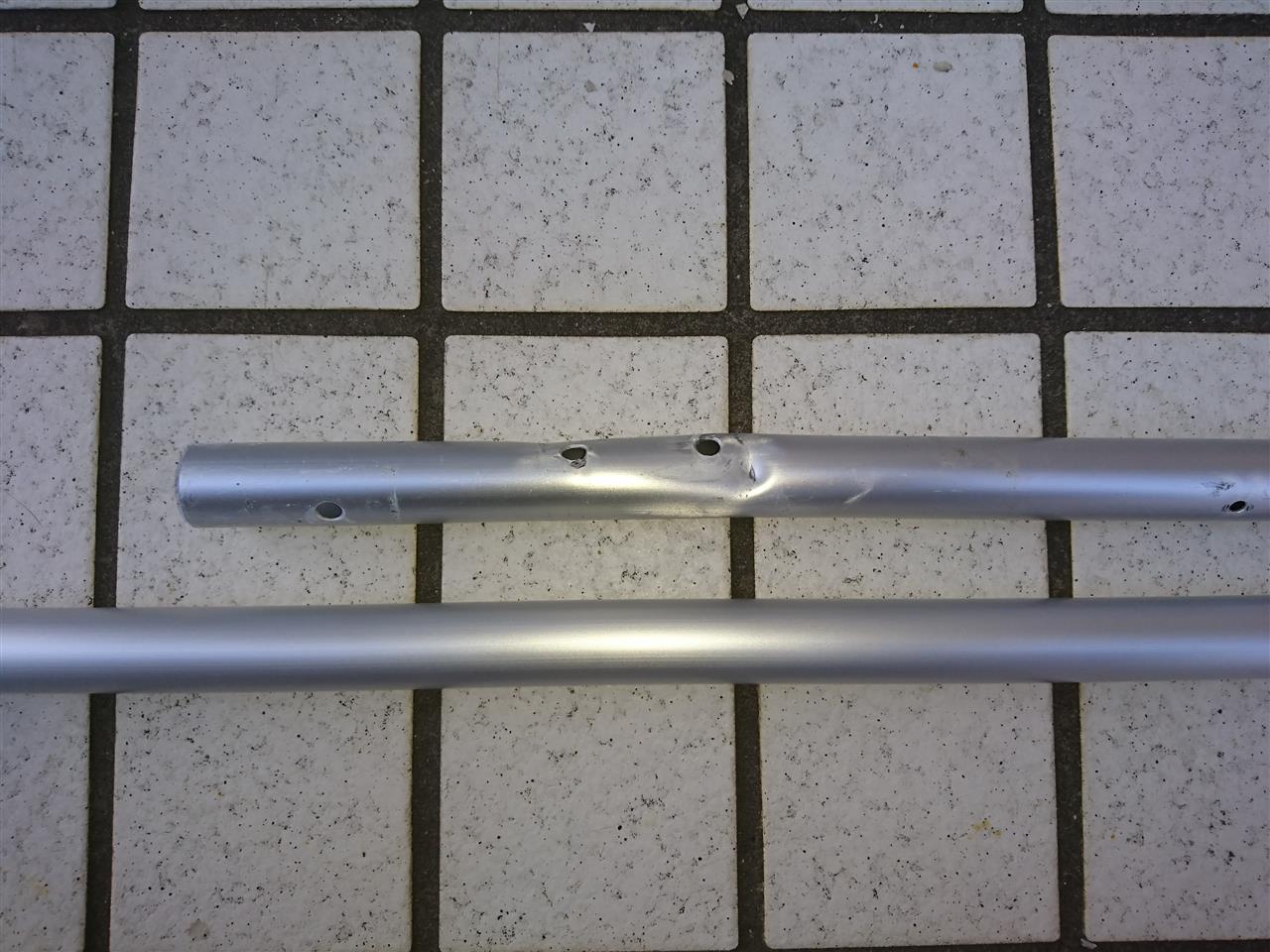

このアンテナ、全体的に程度がいいんですが、強い衝撃を受けたのか２分割のブームの接続部で変形しています。
おかげでエレメントのアライメントが狂ってしまってます。

手直しで真っ直ぐできないかとあれこれやってみましたがダメでした。
新しく作った方が早いなということになりました。


同じ径のアルミパイプがないかな？と探したところ、コーナンにありました。
アルミ丸パイプ　外径２５ｍｍ、長さ２ｍ



これを変形したパイプと同じように作ろうというところです。
精度よく作れるかがポイントです。

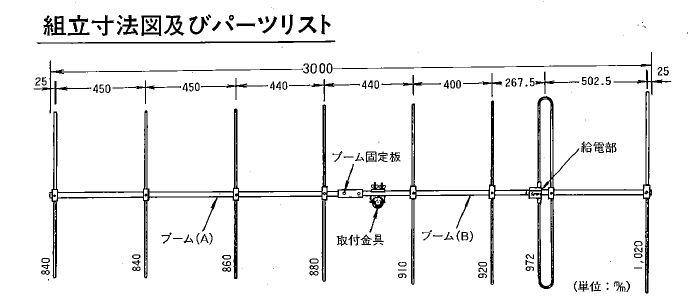

コメットに取扱説明書が欲しいとメールで相談するとｐｄｆで送ってくれました。
ちなみに深夜に問合せのメールを送ったのですが、朝一番で送ってくれてました。
素早い対応で本当にありがたいです。
コメットさんにお金を落としてないのが心苦しいですが。(^^;

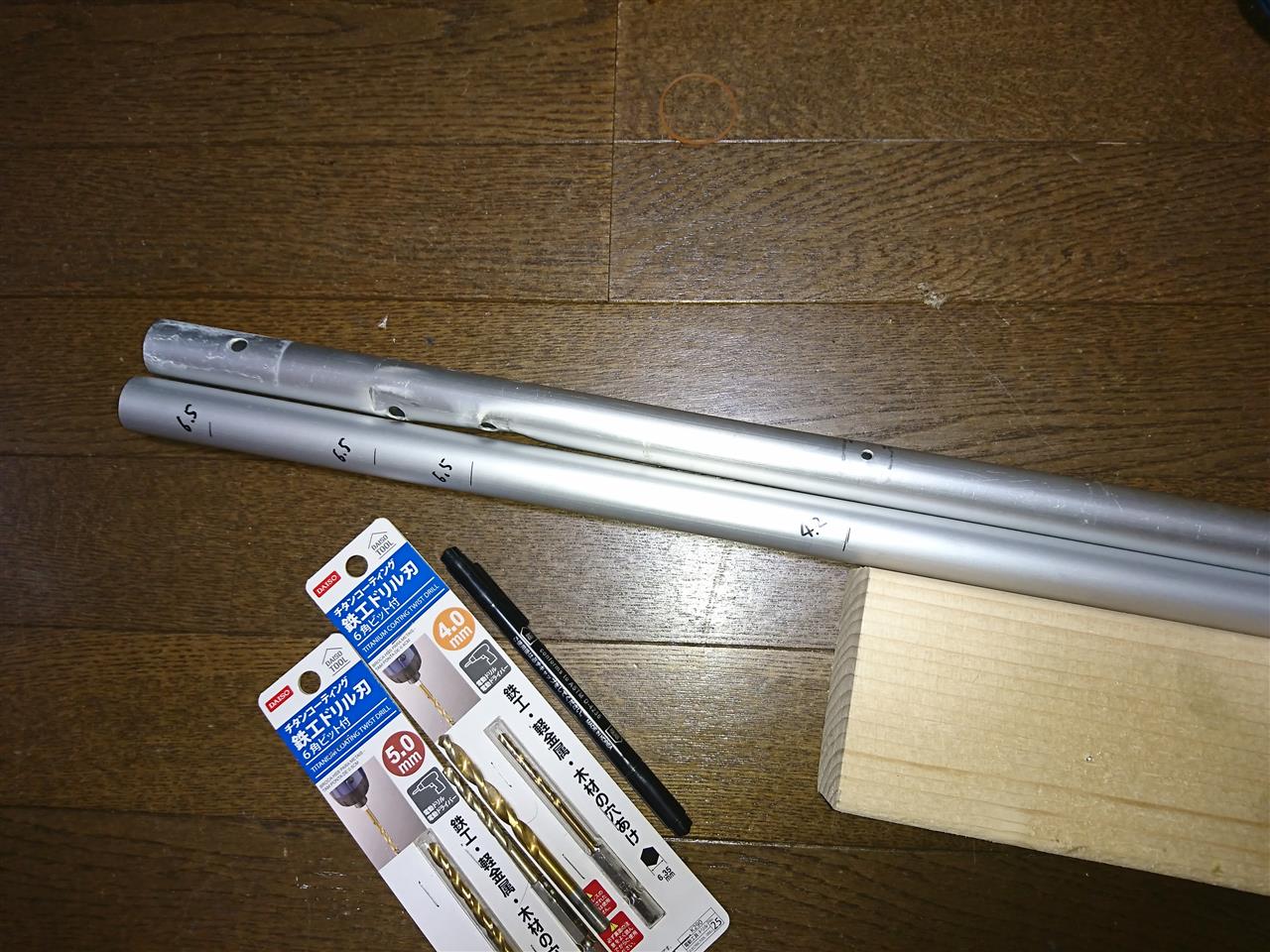

さて、長さを合わせてパイプカッターで切断。
意外とパイプがキレイな真円じゃないのでパイプカッターの回りが悪い。

お次はエレメントの取り付け位置のマーキング。
ここに穴をあけてエレメントを取り付けます。

輪ゴムで新旧のパイプをつなぎます。

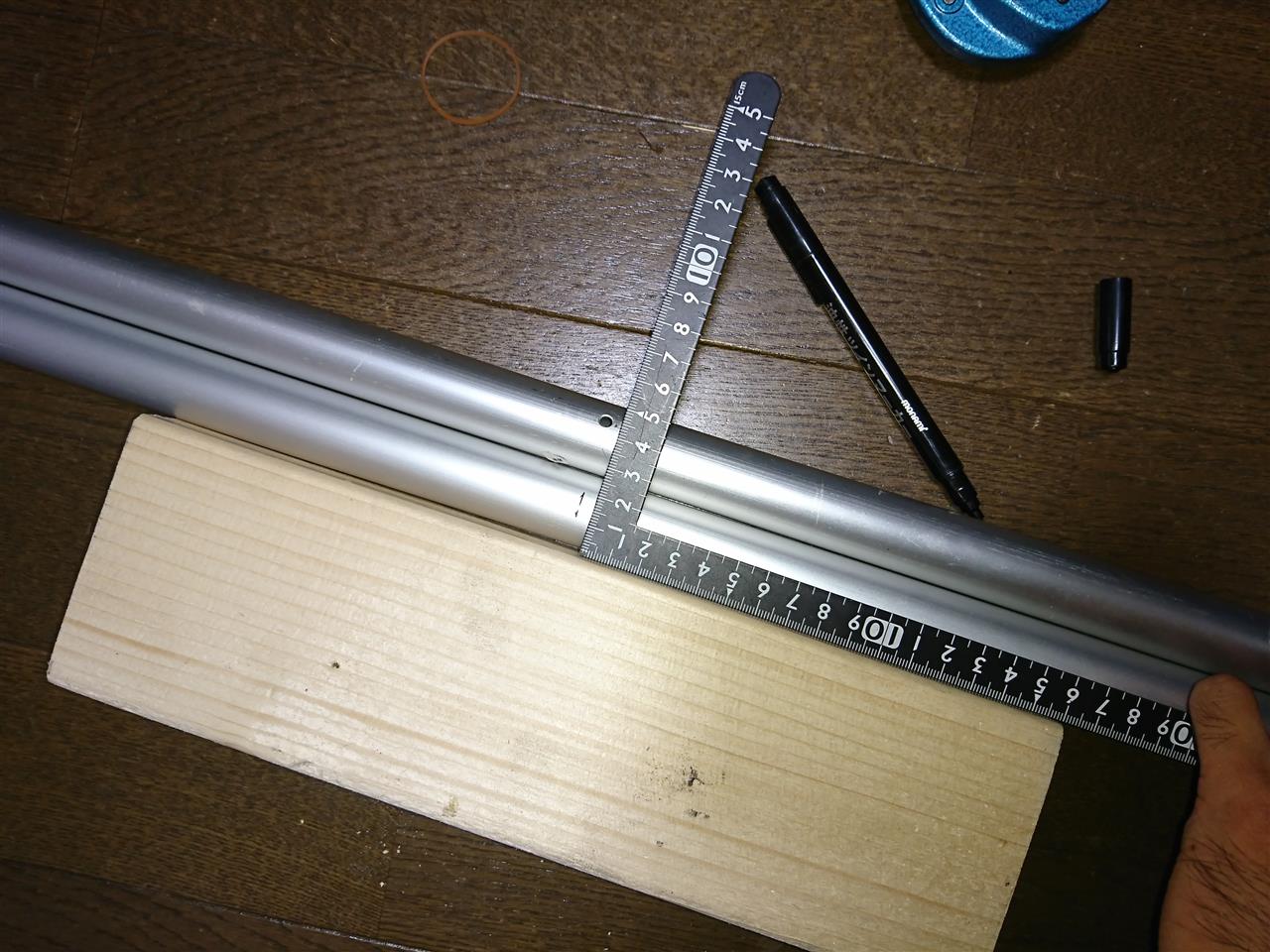

穴のセンターに合わせて直角定規をあててマーキングします。

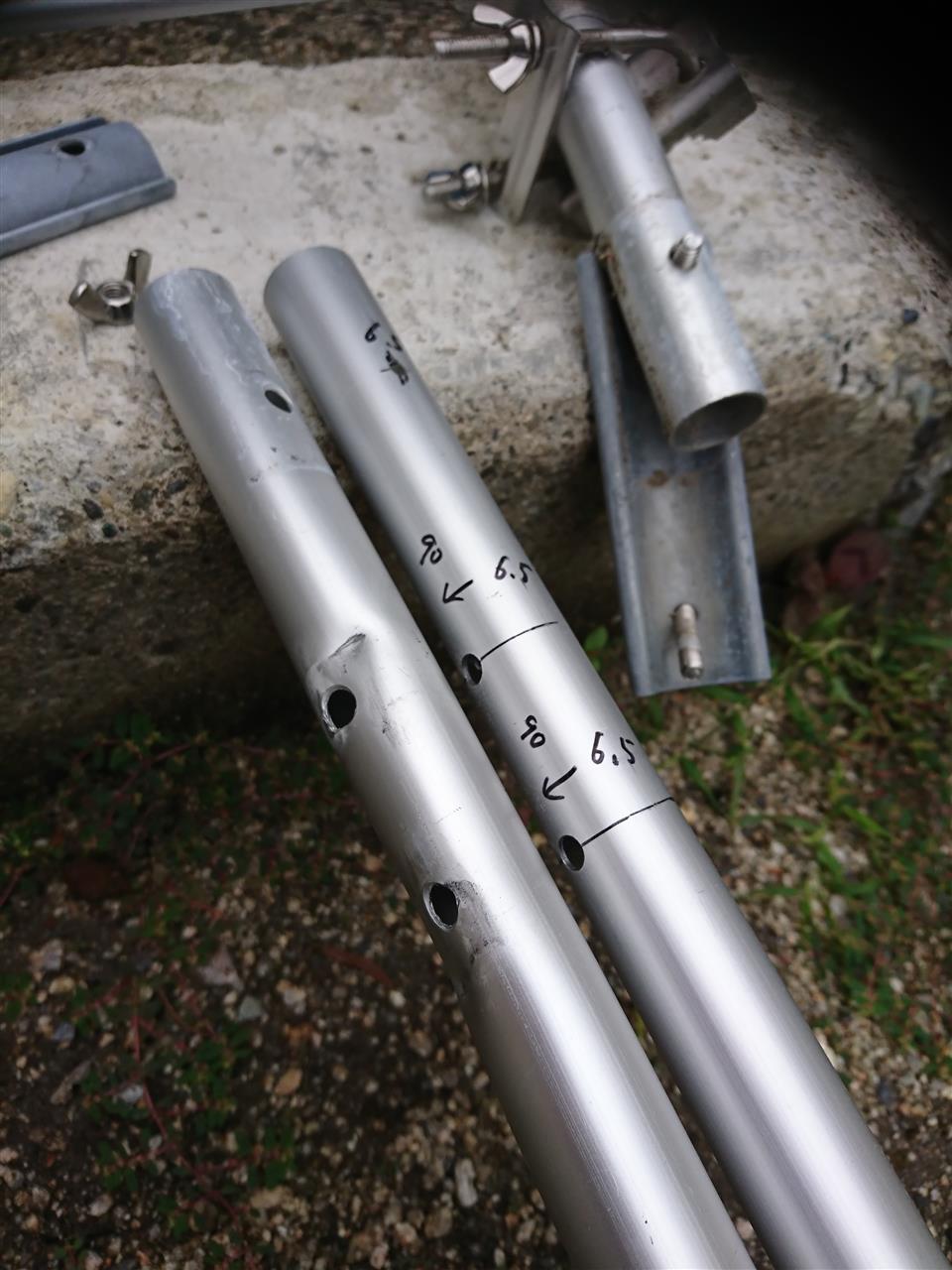

パイプには４ｍｍ、５ｍｍ、６．５ｍｍの３種類の穴が空いているので、間違えないようにそれらの情報も書き込みます。


パイプカッターでぐるりと円周上をマーキング。


今回のブーム製作では、縦の穴（エレメント固定用５個、ブーム連結用１個）、横の穴（取付金具用２個）を開ける必要があります。

いかにパイプの頂点に各エレメントぶん揃えて垂直に穴を開けられるか、
また、取付金具用に９０°角度を変えて横の穴を開けられるかが勝負になります。
