ローテータの端子カバーこれが最後の投稿です。

銅箔剝き出しではアレなので塗装しました。



コーナンの格安スプレー　艶消し黒で塗装しました。



コネクタ取付け。


カバーの中にもピンアサインのカンニング。


ケンプロ　ＫＲ－４００ローテータ端子カバー完成です。

移動運用で便利なように、ローテータ側にもコネクタを付けて脱着できるようにしたいと考えています。


６極のコネクタで適当なものと言えばマイクコネクタ。
防水は見込めませんが、移動運用に行くのはだいたい晴れの日なのでこれでＯＫです。
大した電流も流れないと思いますし。


自宅タワーにもケンプロのＫＲ－４００を使っていますが、コントローラの裏側は６極のコネクタに付け替えています。
私の中ではマイナーな６極ですが、これはジャンク利用なので仕方ないところ。


ローテータ側は新品の８極がありましたのでリッチにもこれを使います。

矢型端子の取付け。
狭い場所なのでショートしないようにカシメ部に熱収縮チューブを入れました。

基板で作ったカバーに穴を開けます。
回り止めのために真円ではなくオーバルのような形状。
ある程度ドリルで穴を開けておいてあとはひたすらヤスリで成形しました。


コネクタはナットで固定しますが、なかなか工具が入りません。
ディープソケットがあったので、ソケットの中に配線を逃がしながら締め込み。


早速、ローテータに付けてみます。



なかなかうまくいきました。


メモを取りましたが、このメモがどこか行ってしまったらいけないので備忘録として残しておきます。
私以外の人からしたら何の参考にもなりませんが。

ローテータの端子カバーの続きです。


切り出した基板をローテータに付けたネジ（スペーサ）に当てがいます。
ネジは５ｍｍほどローテータにねじ込まれた状態です。
だいたい寸法はいけそな感じ。


ローテータに当てがった状態でハンダ付けして仮付けしました。
点付けしてありますが、これだけでもしっかりしています。

現物合わせでこれにあう蓋も切り出しました。

隙間を漏らさずハンダ付け。



ローテータにつけてみましたが、いい感じです。
ローテータを回転させても引っかかりません。


内側はこんな感じ。

現物合わせで作ったので向きがあります。
間違えないようにマジックで「下」と書きました。

自宅のタワーにもケンプロのローテータＫＲ－４００を使っていますが、部品の入手は非常に困難です。


昔、樹脂製のコネクタカバーが欲しかったのでいろいろと調べてみましたが新品を入手することができませんでした。

ケンプロはすでに廃業しています。
事業を引き継いだ八重洲に問い合わせしてもこの型式は扱っていないとの返事。

３Ｄプリンタがあれば製作できるのでしょうが。

今回、移動運用で使用するＫＲ－４００は長く屋外設置するものでないのでカバーは要らないのですが、コネクタで脱着できれば設営も楽かなと思い、コネクタ付きのカバーを製作することにしました。


ローテータの取付ネジサイズに合わせて買ってきた
なべ小ねじ　Ｍ４ｘ４０と、スペーサ４ｘ３５


面倒な図面なんて必要ありません、現物合わせの一品物の製作です。
スペーサを通して、なべ小ねじをローテータに取り付けます。

今回、ケースは両面銅箔のプリント基板で製作しようと思います。



基板を当てがって見ると、結構タイト。
ローテータの回転部分に当たりそうになるので厚い材料で作ったら干渉します。
基板がちょうどいい厚みです。


基板の切り出し。


ＯＬＦＡ製のブランド工具と言えども長く使ってくると切れ味が落ちます。
替え刃を買うと高いので、ダイソーのダイヤモンドヤスリで目立てしながら切り出します。


ちょっと研磨するだけで切れ味バツグンになります。


材料が切り出せました。

ヤスリで簡単に端面を成形した後、作業台に置いたサンドペーパーで仕上げます。

６ｍ＆Ｄｏｗｎコンテストに向けて着々と準備を進めています。

さて、ローテータを動かすためには１００Ｖの電源が必要です。
それには手持ちのインバータを使おうと思います。

過去に修理したコレ

ただ、運用時はハイエースのエンジンを切っておきたいので、ハイエースのアウトレットソケットは使えません。
そこで持ち込んだカーバッテリから電源を取るために電源ソケットを製作しました。

材料はこちら、

ダイソー　２口分配シガーソケット　２００円なり
あと、捨てずに置いててよかったブースタケーブルのワニ口クリップ

普通にシガソケットは部品として販売されてますが結構いい値段がします。
そこで２００円高額商品ですがダイソーシガーソケットを使用して製作したいと思います。


まずは分解。
パイプと平板の簡単な作りですが、ちゃんとヒューズやパイロットランプも付いてます。

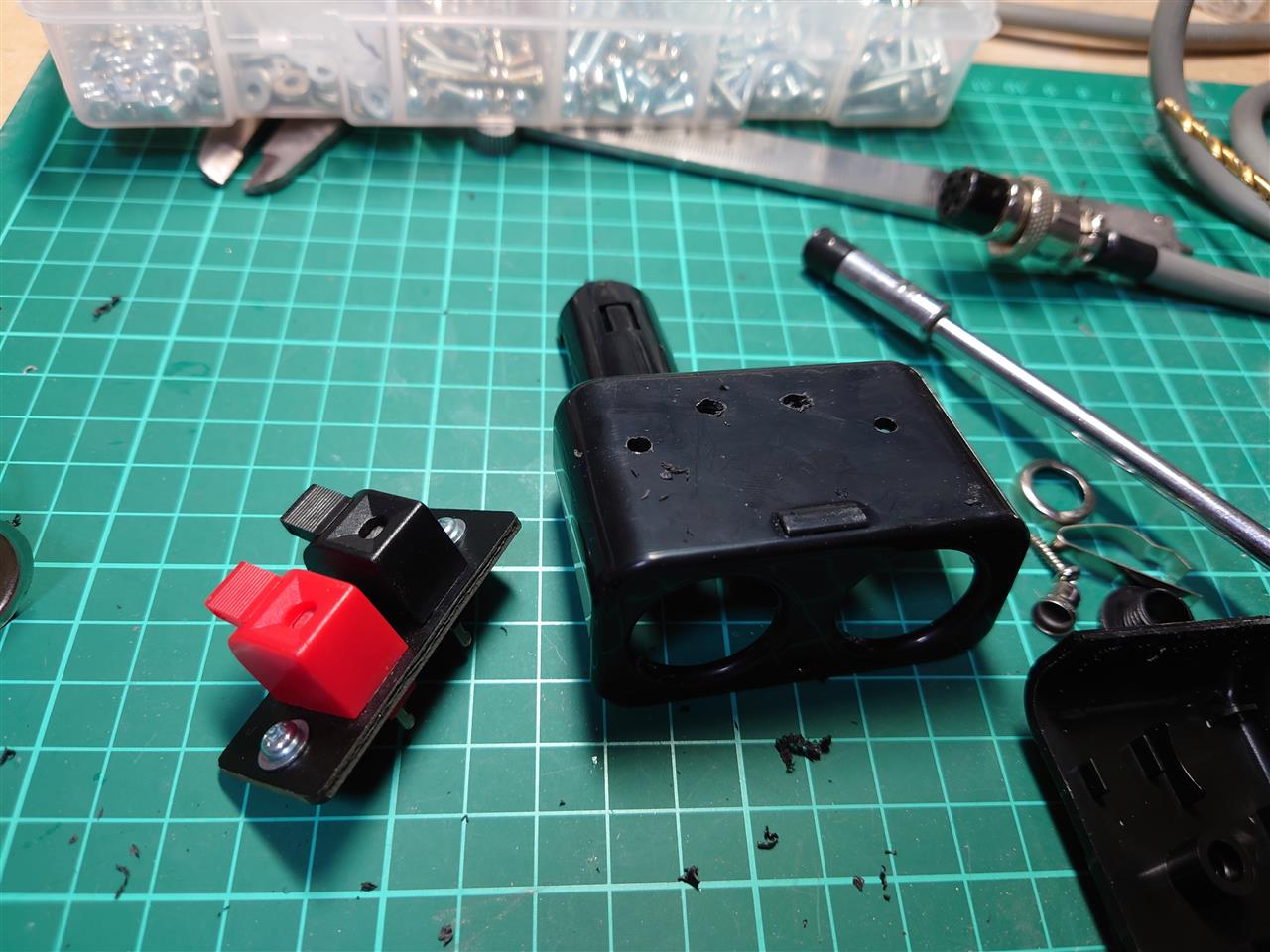

今回、ついでに室内照明の電源も取りたいので端子を取り付けます。
この端子台も何かのジャンクです。


内部から配線を引っ張り出して、ストレスかからないようにタイラップで固定します。


ケースを復元。


ワニ口をハンダ付けします。

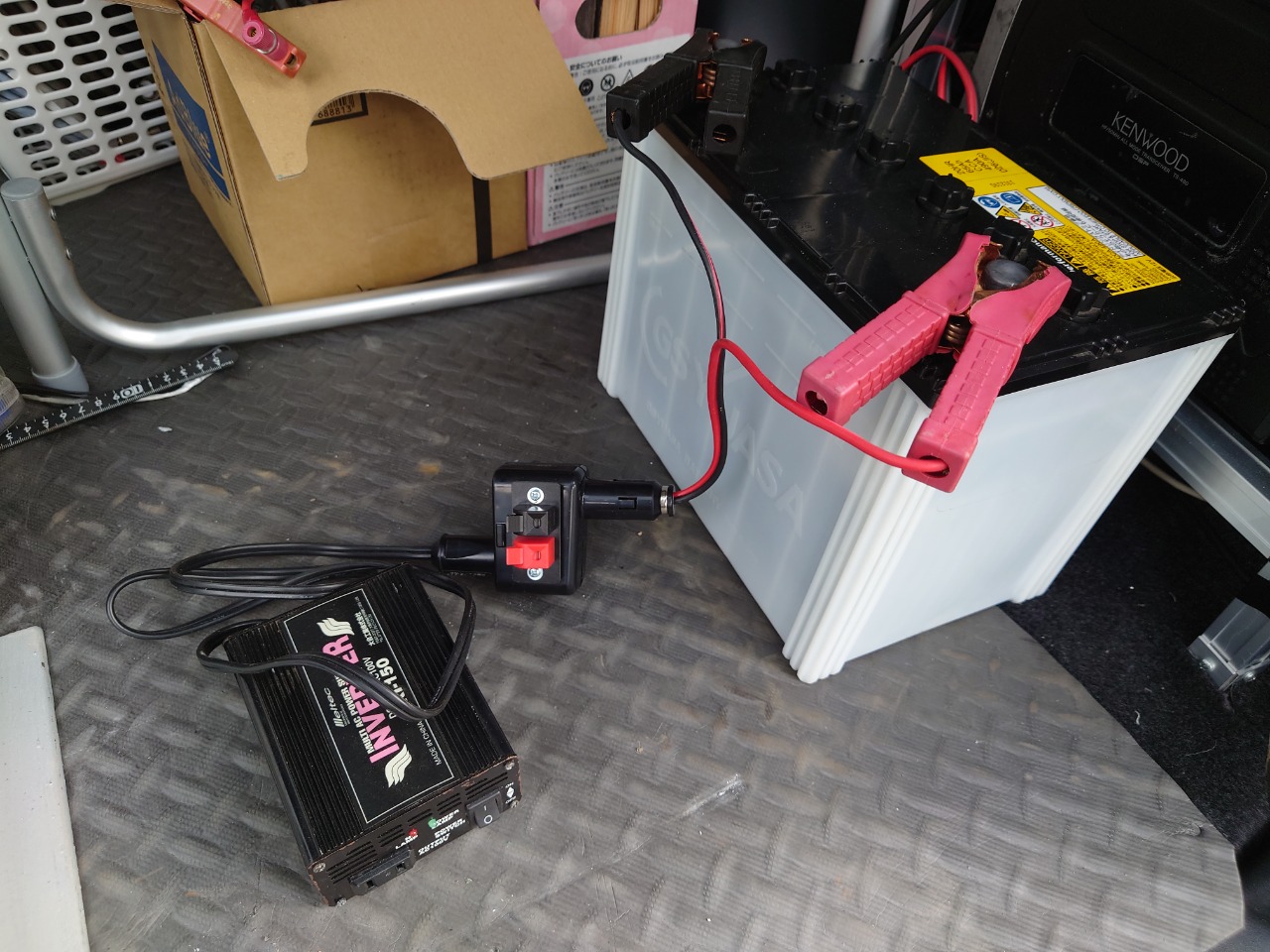

完成。


早速、車に持って行ってローテータの作動テストを行いましたがいい感じでした。
こんなアイテムも一つ作っておくとなにかと便利かと思います。
