娘の自転車の続きです。


前カゴと後ろのキャリアを付けたらほとんど自転車としては完成。



ダイソーで部品を買ってきました。
ベル、後輪用リングロック、懐中電灯その他もろもろ。

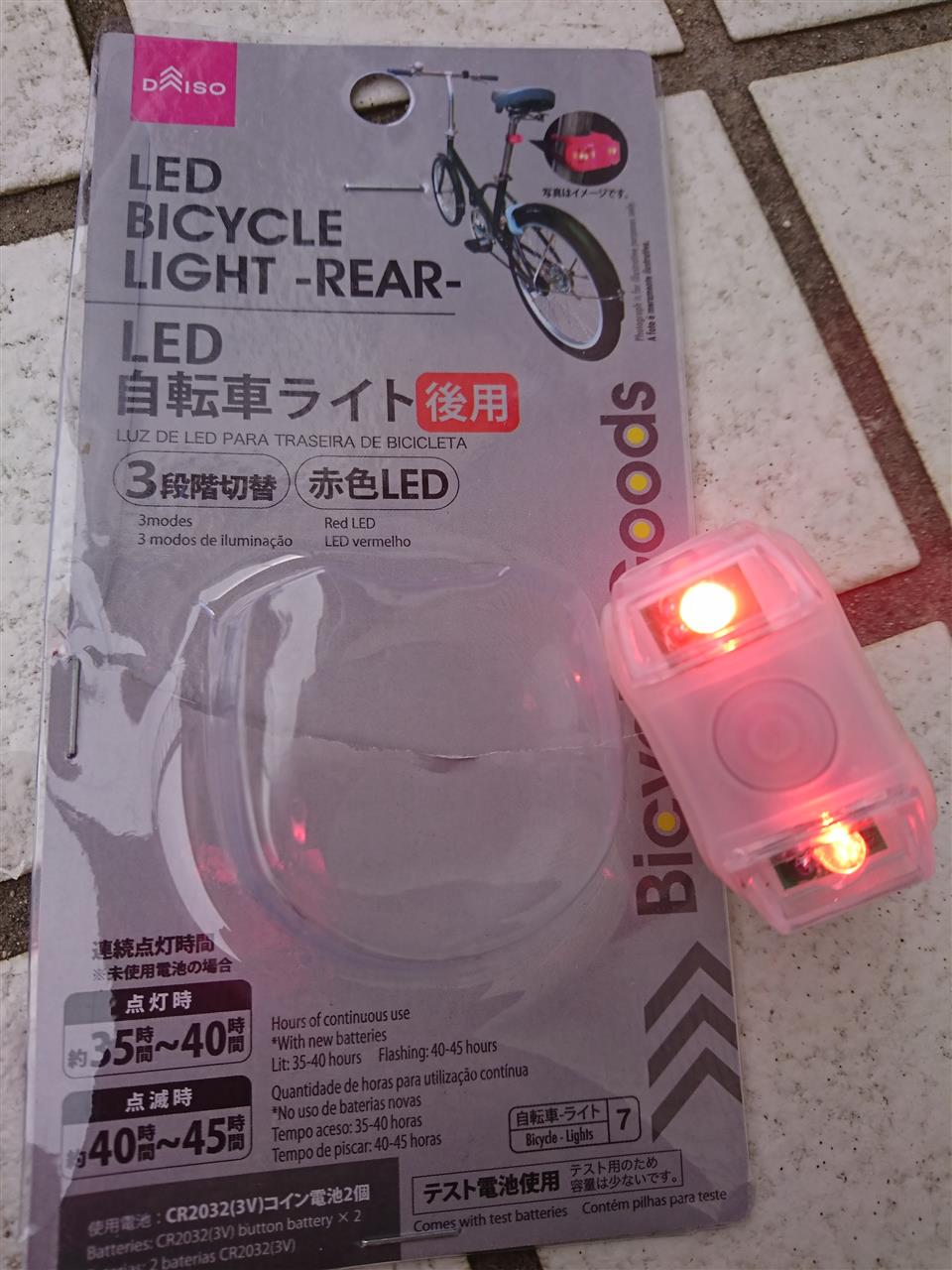

安全のためにこんなものも調達。

夜間、赤いＬＥＤを点滅させて存在をアピール。
結構明るいです。
点滅も３段階に変えられて、とても１００円の商品とは思えません。



買うときにパッケージを読んでも見つけることはできなかったけど、よく読んだら書いてました。
「本品は防水仕様ではありません」

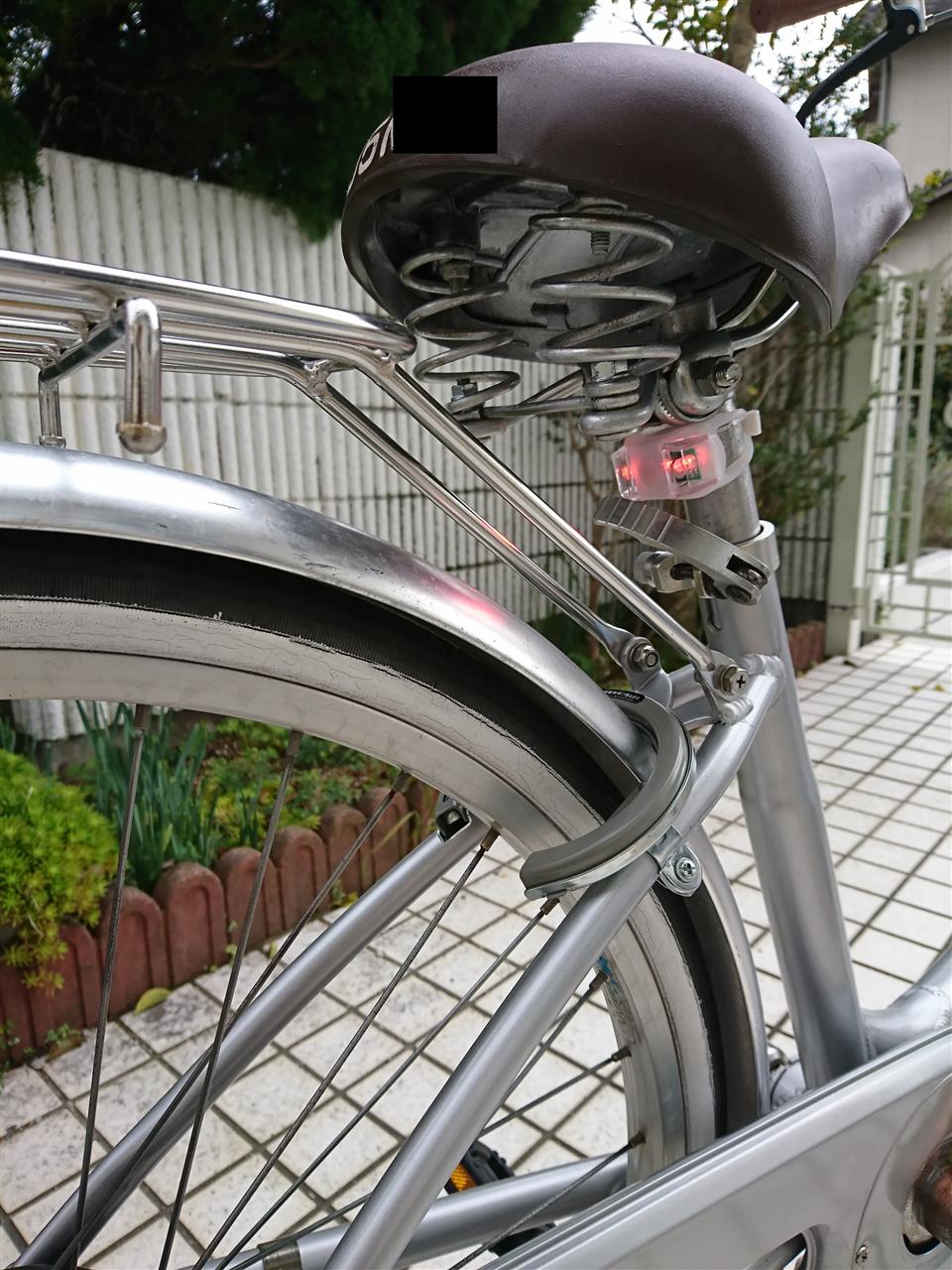

防水仕様じゃないけど、サドルの下なら雨の影響も受けにくいかな？

分かりにくいですが車輪のリングロックも付けました。
これは高額商品３００円なり。


自転車モービルするためには無線機の置き場が必要。

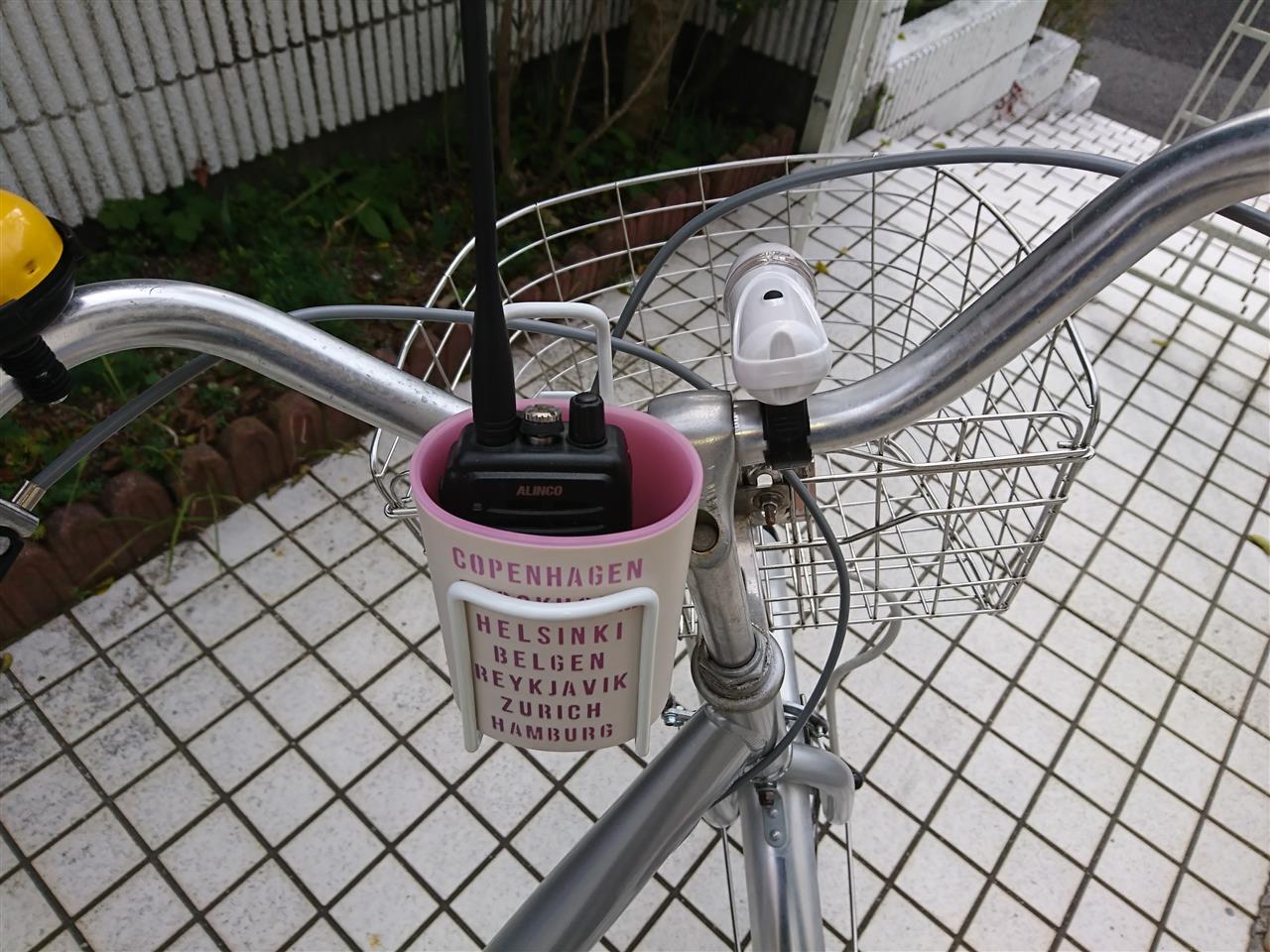

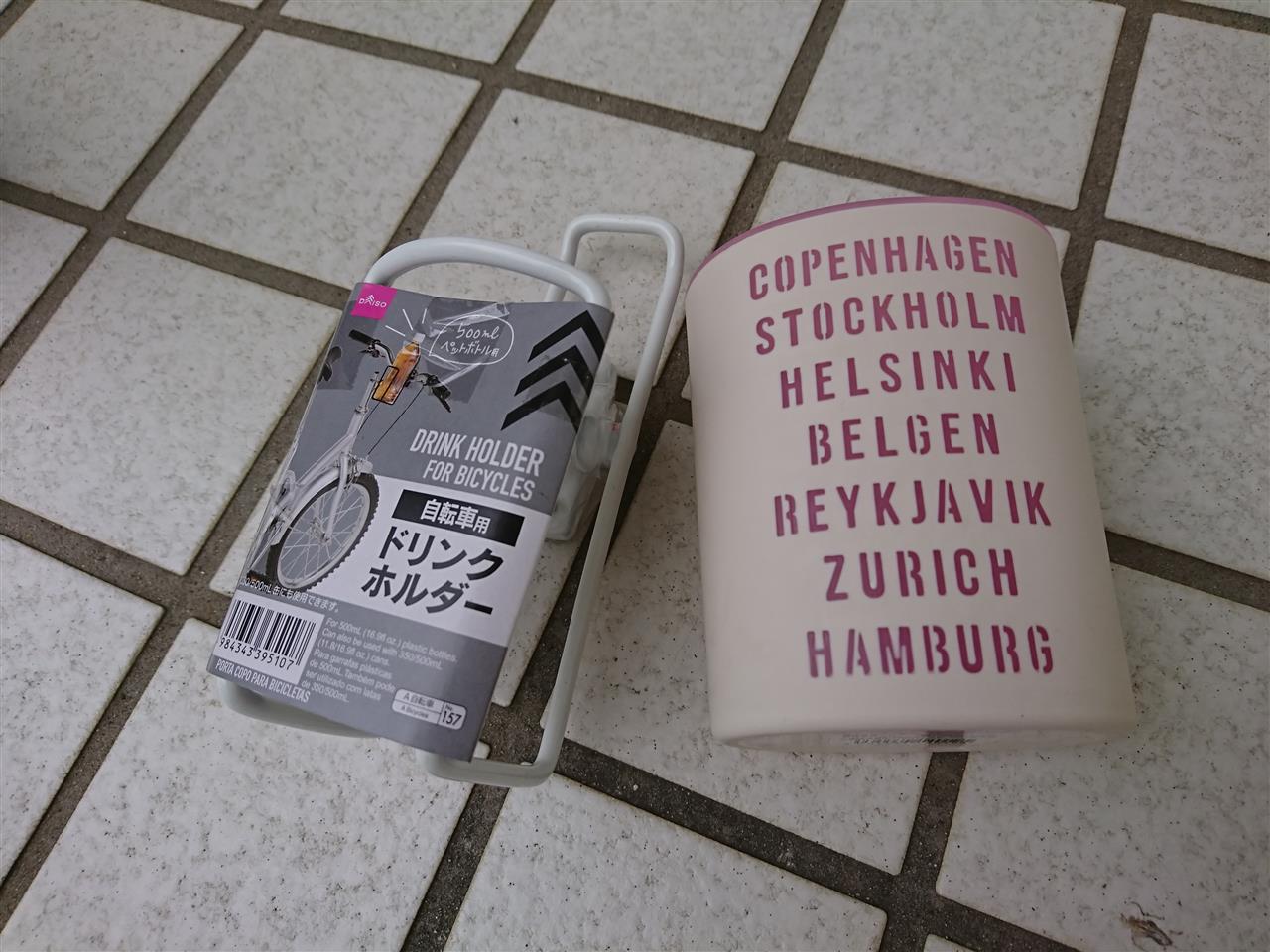

ドリンクホルダーとかわいらしい小物入れ。

とりあえずドリンクホルダーを取り付けて、



小物入れは雨が降った後に水が溜まらないように穴あけ加工。



娘のアルインコのハンディー機にちょうどいいサイズです。

さぁ、どんどん自転車モービルしてください。（＾＾

会社の人が自転車を捨てるというのでもらってきました。
ちょうど娘の自転車が小さくなったので、新しい自転車を買うまでのツナギに使えるかな？ということで。

もらった自転車は野ざらし雨ざらしの保管だったので、だいぶくたびれています。
とりあえず缶スプレーで自家塗装することにしました。
早速、全バラに。


ママチャリですが、よく見ると良い作りです。さすがブランド品。
フレームもアルミ製で、おそらく新品買うときにはいい値段したことでしょう。

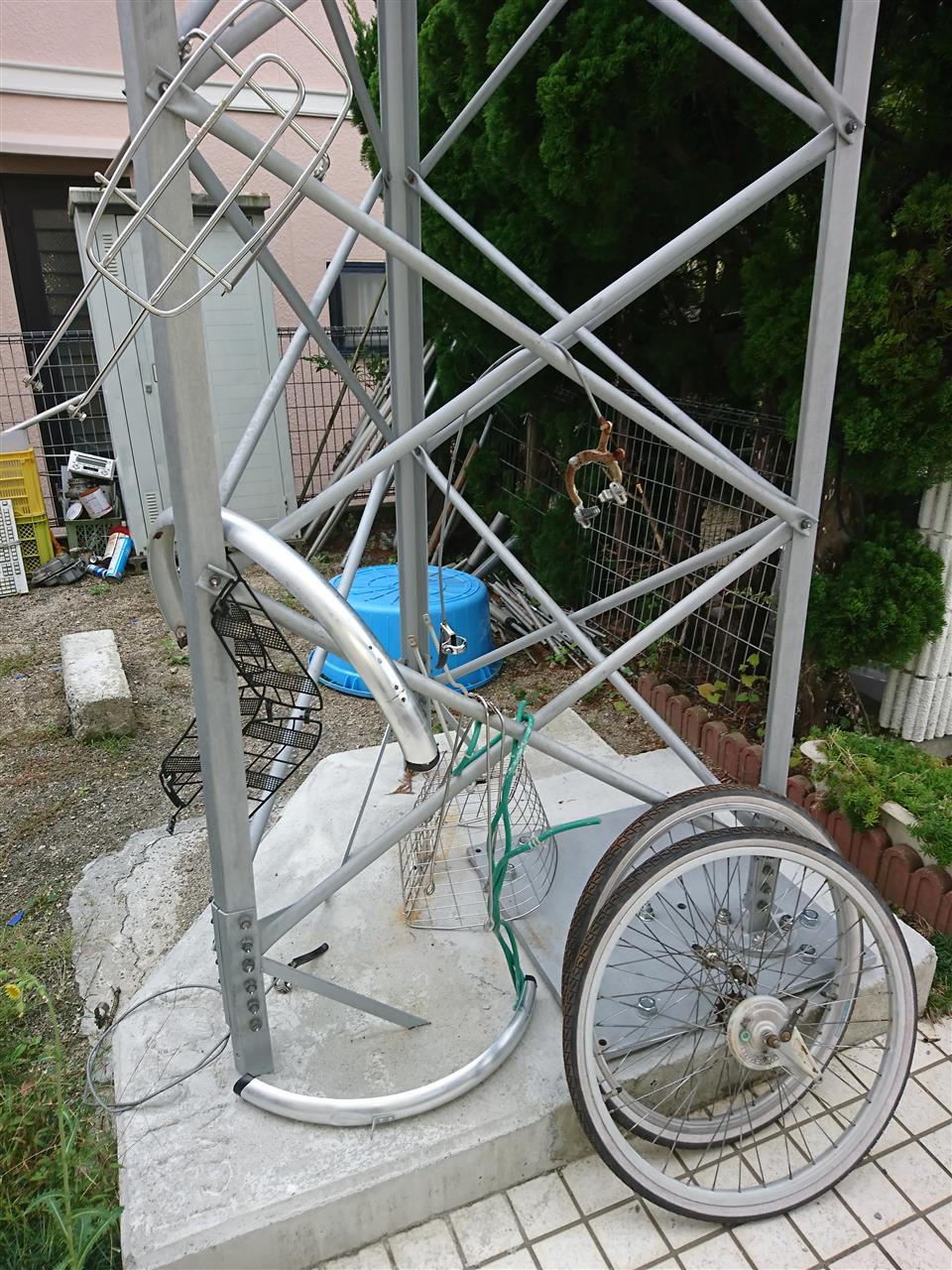

分解した部品は無くならないようにタワーに引っかけておきました。

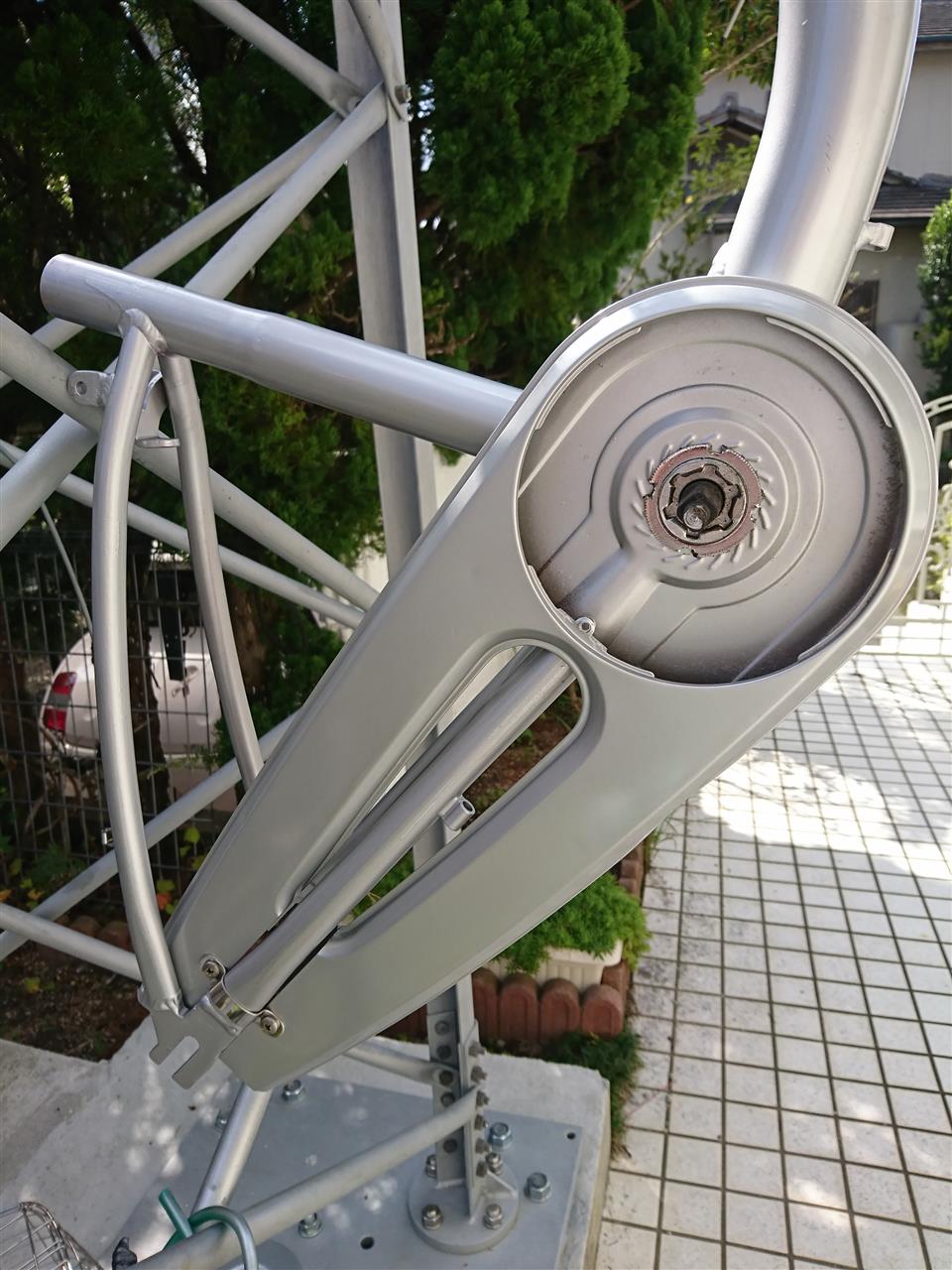

チェーンカバーを磨いて缶スプレーします。


タイヤのホワイトリボン！？はマスキングして白のスプレーで塗装。


フレームもステッカー類を剥がして下地を作って塗装。

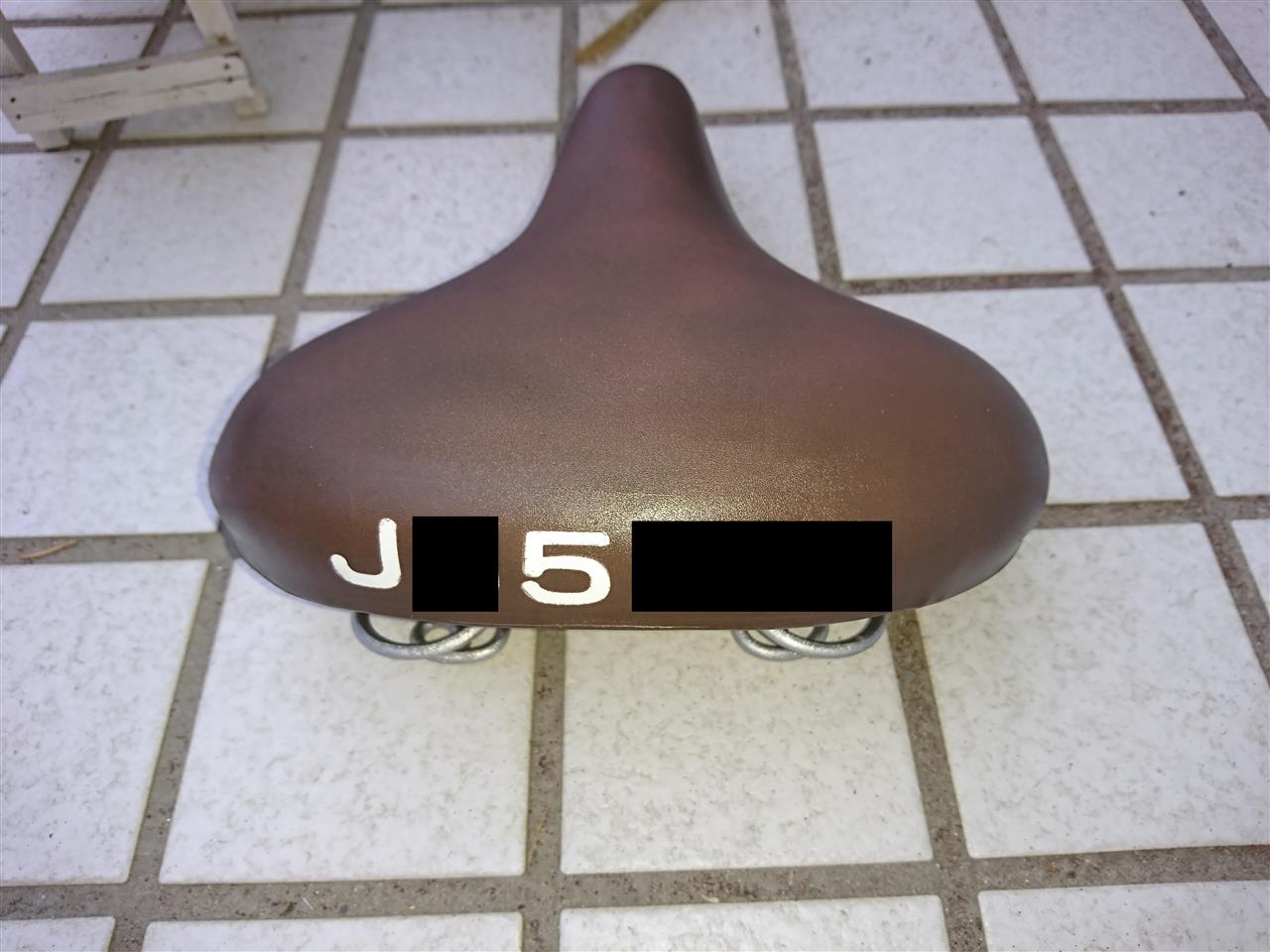

シートはちょっとお遊びを。

後ろを白く塗って、カッティングシートで娘のコールサインを貼り、


染めＱで茶色に塗装。
でも、染めＱ　１本では足りず、２本使ったので痛い出費。
これは新品のサドルを買った方が安かった。orz


乾いたころにカッティングの切り文字を剥がすとうまい感じにできました。

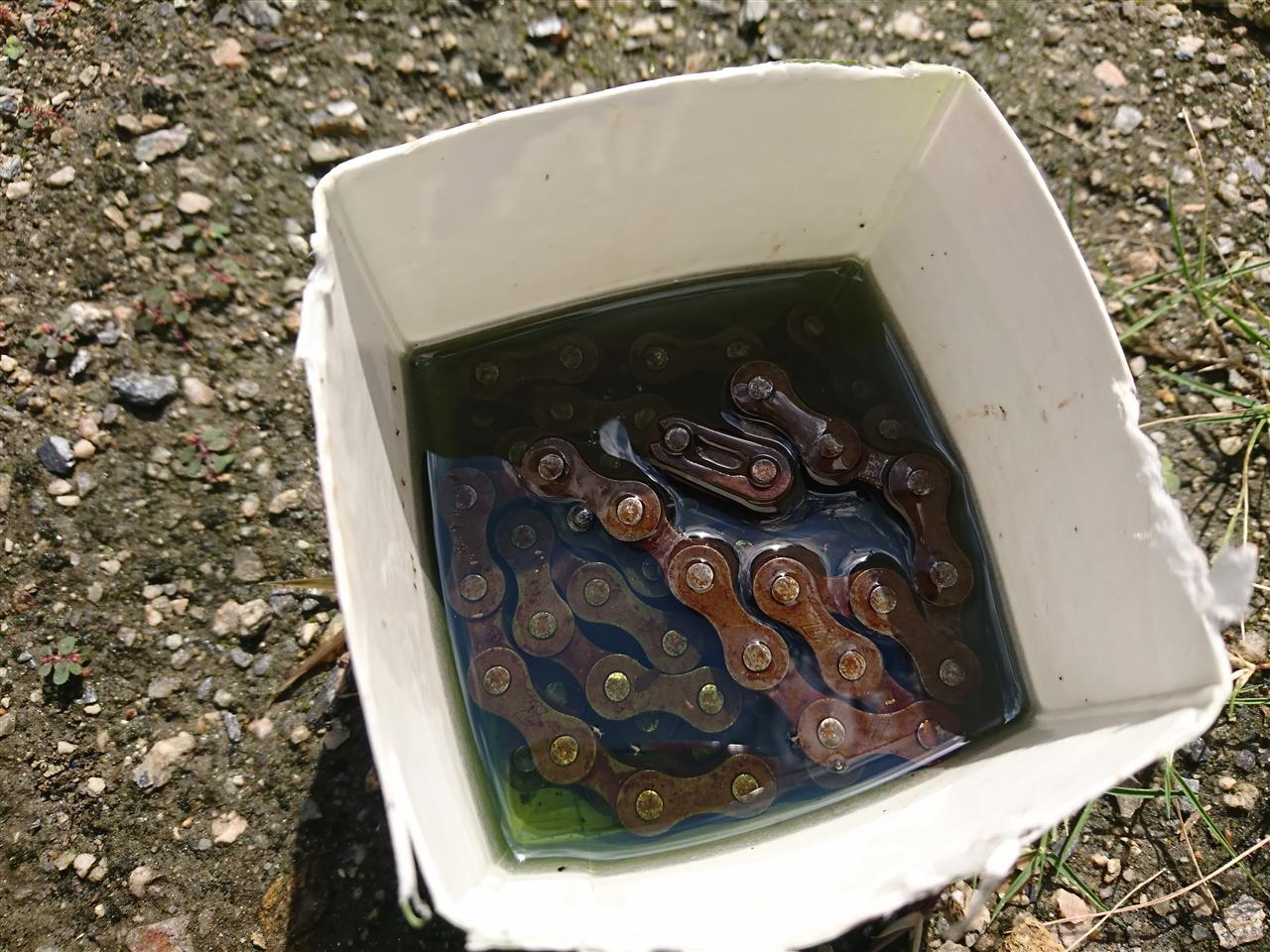

チェーンはシンナーに漬け置いて古いグリスを飛ばした後に、オイルの中に漬け置き。

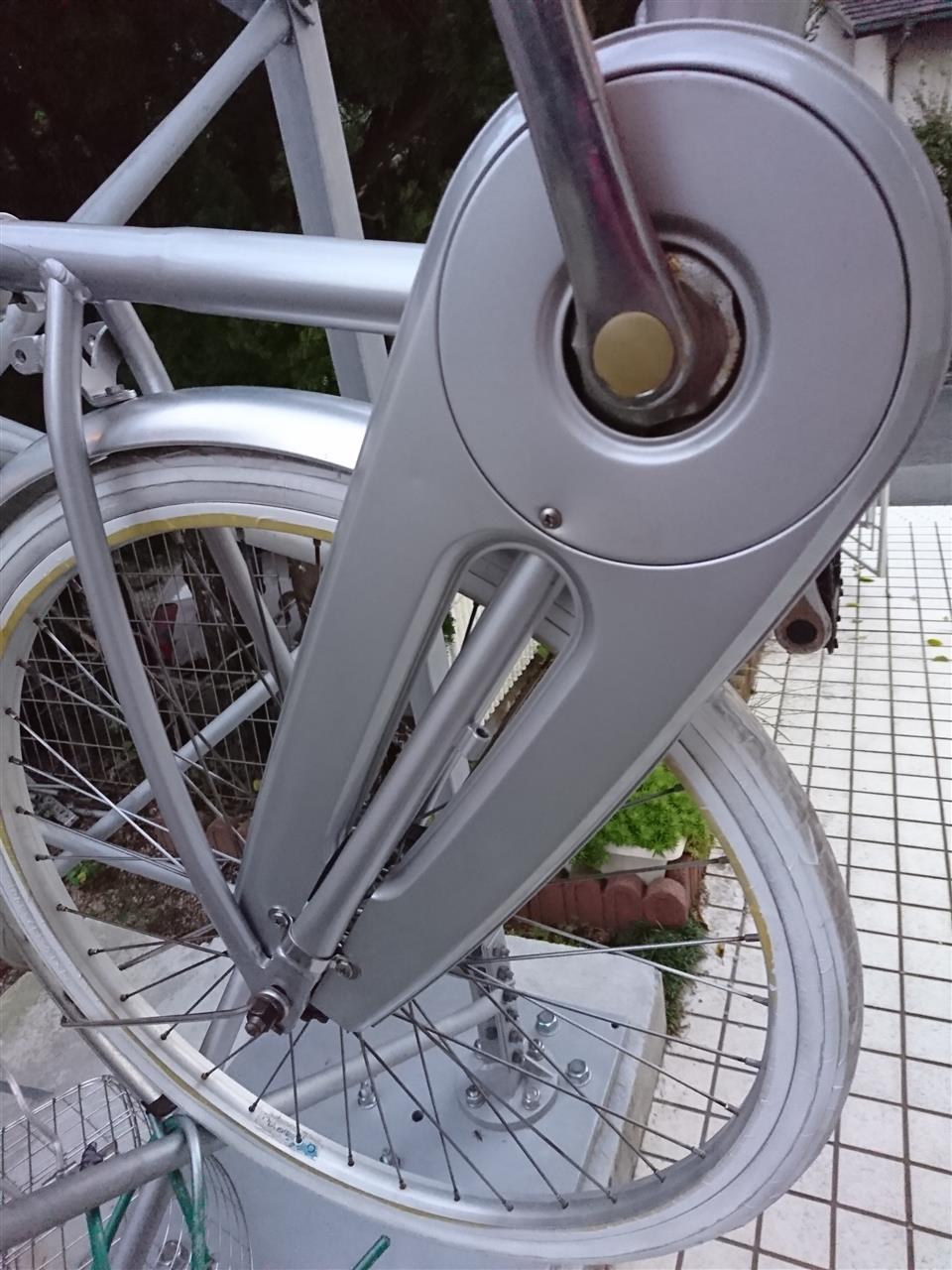

塗装が済めば、後は折り返し。
プラモデル感覚で組んでいくだけです。





ハンドルはサドルに合わせて茶色を取り付けました。
だいぶできました。（＾＾

昨日の朝、出勤前にガイドローラを付けてみました。


時間も無かったのでとりあえず下側だけ。


５ｃｍぐらいクランクアップして取付ボルトを外せば簡単に交換できます。
うん、いい感じ。


もう１個交換。
取付はちょっとキツイかな？ぐらいで取付けできました。

プーリを作るときに、サンプルをコピーした訳ですが、
摩耗分を考えて気持ち大きめで作ってたのでそれが裏目に出たかな？
（１．０～１．５ｍｍぐらい大きめ）

タワーの上側のプーリを付けるときにちょっと苦労するかな？どうかな？

ＣＣＴ１２のガイドローラ

試作品で大体の感覚がつかめたので、大量生産（といっても８個ですが）していきます。

ある程度、工程も考えてこんな感じで作っていきました。


まず、５ｍｍで下穴を開けます。


次に８ｍｍで下穴をあけて、


１０ｍｍの本穴を開けます。


ローラの端面はキレイに均します。



プーリ溝を切っていって、


目的の内径になるまで微調整。



突っ切りバイトで、


首ちょんぱ。


慣れてくれば１個５分ぐらいで作れます。


突っ切ったところはバリが出てるのでサンダーでバリ取り。


センターの穴には金属製のスリーブが入っています。
コメリに行ったらちょうどいいのがありました。
Ｍ８用の２０ｍｍスペーサ。ドンピシャです。


これをバイスのプレスで圧入。


８個とオマケ２個ができました。

なんだか久しぶりのブログＵＰです。（＾＾；

さてＶ，ＵＨＦのアンテナ用に使っているクランクアップタワー、ワカマツのＣＣＴ１２ですが、以前からガイドローラーが劣化してきているのが気になってました。



こんな感じで樹脂が劣化して、フチの方を触るとボロボロ欠けてきます。

ワカマツは廃業しているのでもう部品の入手ができません。
樹脂プーリー、自作するのもそんなに難しくないなと思ったので、今回製作することにしました。

プーリーの直径を測ってみると５０ｍｍ。
ジュラコンの丸棒ですがいくらするのか相場がわかりません。
インターネットでいろいろ調べて、ミスミに希望の直径、長さがありました。
他社と比較すると価格も安くて送料も無料でした。

ジュシロッド(RDJJS)　RDJJS50-300
直径５０ｍｍ、長さ３００ｍｍ　２１７０円なり


２～３日で到着


タワーから１個サンプルでプーリーを取り外して採寸。
こんな感じかなーとメモ。
若干、樹脂の痩せや摩耗があるかもしれません。気持ち大きめで作ろうかな。
※センターの金属スリーブは採寸のため少し叩き出しています

プーリーは全部で８個必要です。

効率的に作るために専用のバイトを製作します。


その辺に転がっていたフラットバーを準備。
相手が樹脂なのでナマクラの鉄でも大丈夫かなと。まあ、やってみます。


サンダーで荒削りをしておいて、ヤスリで現物合わせの微調整。


プーリーに当てがってみます。
なかなかいい感じになってきた。


裏側に逃げ（ドリルで言うシンニング？）を付けて、最後はダイヤモンドヤスリで整えました。
とりあえずバイト完成。

早速、旋盤で試作品を作ってみます。


いい感じで削れます。


ある程度削ると、あとは削りすぎないように慎重に様子を見ながらの作業。
外パスで目標の外径になってるかチェックしながら挽いていきました。


センターは１０ｍｍの穴を開けたいので、まずは５ｍｍ程度で下穴。


次に８ｍｍで穴を、、、、って、なんか様子がおかしい。


チャックの掴みが甘かったので、キリを押し当てたときに丸棒が後退してしまいました。
樹脂なのであまり締めすぎてもイカンなと思ったのが裏目にでました。(^_^;)
まぁ、それも経験です。

掴み直し、１０ｍｍのキリで穴あけし、突っ切りバイトで切り出して試作品完成です。



それらしいものができたので量産に入ります。
