私がＰＣを初めて触ったのは中学３年生の時で、叔父からもらったＰＣ－９８０１Ｆ２が最初のマシンです。

当時は３．５インチの２ＨＤのフロッピーディスクが主流になってきた頃で、５インチ２ＤＤは型遅れでした。それでもＢＡＳＩＣやＭＳ－ＤＯＳ、ロータス１２３を勉強するには十分なマシンでした。

そして、高校に入学してアルバイトして購入したのがこのＰＣ－９８０１ＮＳ／Ｌ

パケット通信にのめり込むきっかけとなりました。

ＰＣ－９８０１ＮＳ／Ｌも社会人になってしばらくは動いていましたが、途中で電源が入らなくなりました。
一応、自力で修理できるかなと、分解したことは覚えています。
ＡＣアダプターからの電源は来ていたのでこれは内部だなと、分解したまでは良かったが直せず放置していました。


ちょっと前、再びイジってみようかなと、実家からサルベージしていました。
でも気が乗らず放置していましたが、ゴールデンウイークをきっかけに重い腰をあげました。

まずアダプタをチェックしましたが電源が来ていない。

ＡＣアダプタ　ＰＣ－９８０１Ｎ－１２Ｌ
銘板を見るとＪＲＣが作ってるようです。
ＩＮＰＵＴ　ＡＣ１００Ｖ　４０ＶＡ
ＯＵＴＰＵＴ　ＤＣ１４Ｖ　１．２Ａ

とりあえず分解します。
よくある接着剤での接着ではありませんでした。これはラッキー。
爪勘合で組まれてるみたいです。
しかし、半分まで開いてそれから固い！
ここは無理やりパワープレイで開けるのは危険。


よく見ると銘板下にネジが１本いました。
あぶない危ない、壊すとこでした。


トルクス（しかもイジリ止め）ネジが使われていましたが、精密ドライバーのマイナスを突っ込んで回せば取り外せます。

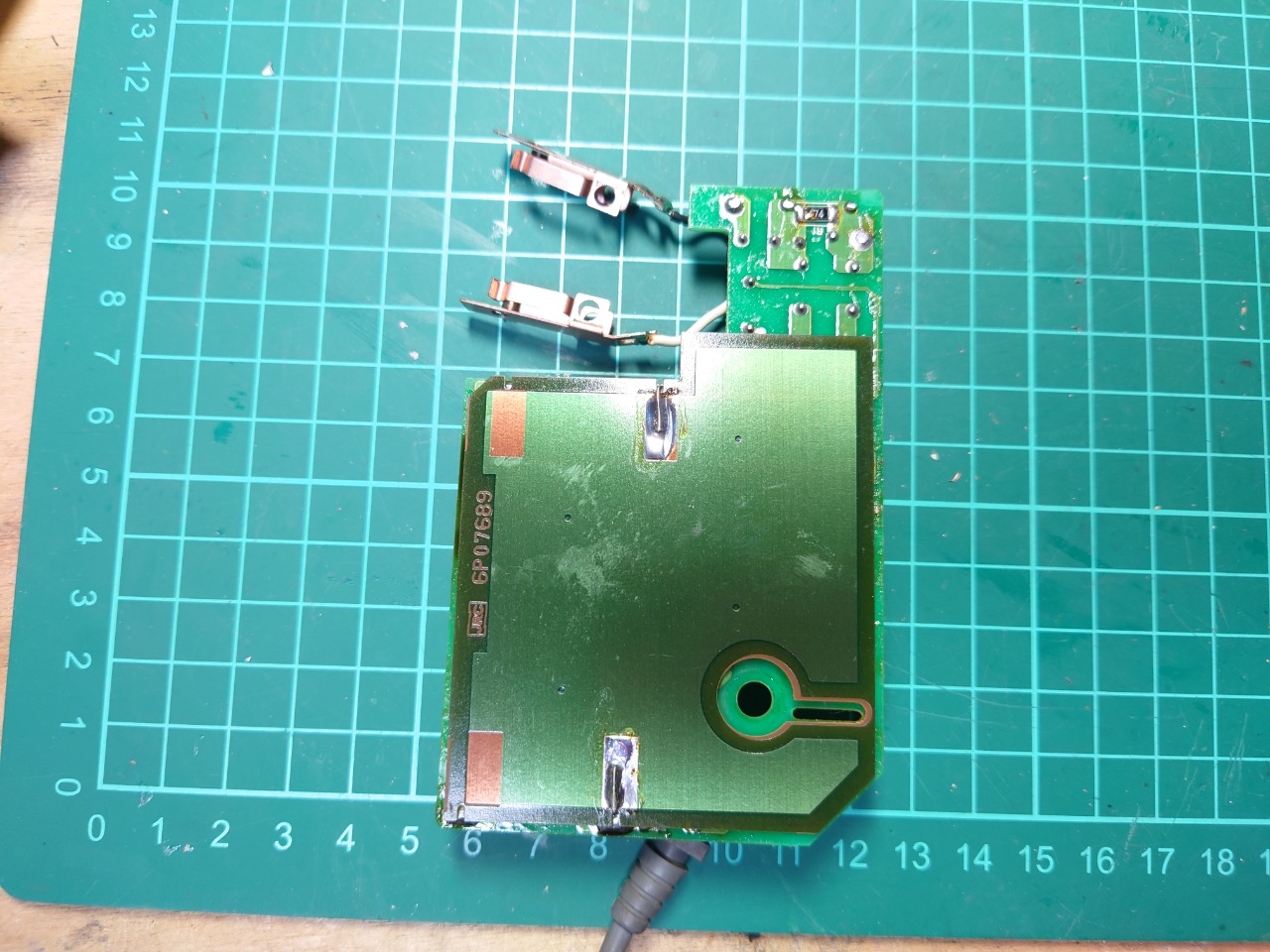

無事、開腹することができました。

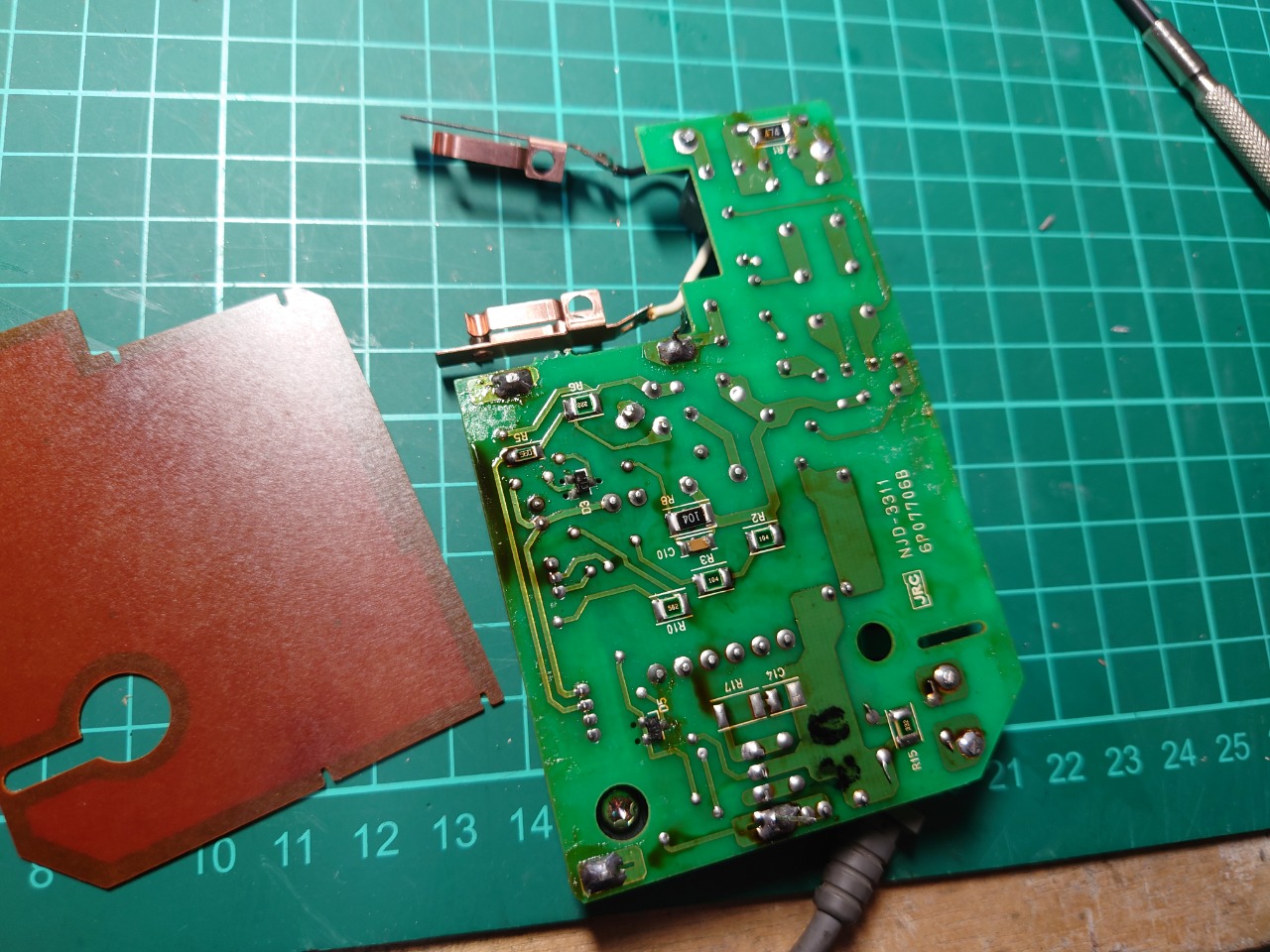

２か所ハンダ付けを外すとシールド板が外れます。


コンセントに繋いでテスターで電圧を測りながらチェックしていきます。
目視で焼損なども無し。
単純な断線や接触不良もありませんでした。

電解コンデンサの点検のために基板上でアナログテスタを使って充電、放電のチェックをしましたがどれも仕事をしているようです。


資料も知識もないのでこれ以上追っていくのも難しいかなと諦めかけましたが、ダメもとで電解コンデンサを交換することにしました。
昔は動作していたのに放置中に故障したとなるとやっぱりコンデンサの劣化が確立高いかな？

５６μＦ　３５Ｖ
そんな中途半端な容量のコンデンサは持ち合わせないので
４７μＦ　３５Ｖで代用


上手くいきました。

バッチリ電圧が出るようになりました。(^^
