７ＭＨｚ　ＣＷトランシーバＰＩＸＩＥ製作の続きです。


キットの製作にも慣れてきたので、部品の説明をある程度したら自分で組んでいくようになりました。


基板完成

あとは電源とダミーロードの配線を作ります。


電鍵をつないで試し打ち。
ちなみに電鍵は絶版ミズホのベビー電鍵。

サイドトーン（圧電ブザー）の音が大きいので下の階から「うるさい～！」と声がかかりました。(^^；
圧電ブザーにテープを貼って音を小さくします。


出力を計測すると２８０ｍＷ
連続送信しているとトランジスタがかなり熱くなります。


講習会ではこのキットのほかにも部品として、
・００６Ｐ電池
・電池スナップ
・ダミーロード用５０Ω（適当Ｗ）抵抗
・３．５ｍｍモノラルプラグ（電鍵用）
・電鍵用プッシュスイッチ
・イヤホン
・ビニル線

が必要かな？

今度、８月にＪＡＲＬ３７県支部にて「製作トレーニング夏季集中講座」と銘打って、電子工作の会を開催します。
そこで私も微力ながらお手伝いをすることになりました。

内容は市販のキットを製作します。
・７ＭＨｚ　ＣＷトランシーバ　ＰＩＸＩＥ
・ＦＭワイヤレスマイク＋ＦＭラジオ　←過去に作ったやつ

電信か電話どちらかを選んでいただき、作った後には遊んでみようというものです。
７ＭＨｚ　ＣＷトランシーバＰＩＸＩＥは登録の問題で正式に電波を出すには難ありですが、当日はダミーロードを使って漏れ電波で遊べたらなと思います。

日時は、
８月６日（日）　１０：３０～１６：００
８月１１日（金）　１０：３０～１６：００
８月２７日（日）　１０：３０～１６：００
３日ありますが、１日完結型なので都合の良い日を選んでいただきます。

私は６日と１１日に参加できそうです。

申込は、ＪＡＲＬ３７県ホームページで行っています。
ＪＡＲＬ会員でない方や一般の方、県外在住問わず参加可能です。
キットの仕入れの問題で７月２７日までに申し込みをお願いします。

小学生、中学生の夏休みの自由研究に最適です。
完成まで全力サポートしますのでどしどしご参加ください。


ちなみに私は８月５日仕事終わりに山に登って２１時からＦＤコンテストに参加。
６日の９時ぐらいに下山してそのまま講習会に参加しようと思うので朦朧としているかもしれません。(^^；

さて、７ＭＨｚ　ＣＷトランシーバＰＩＸＩＥですが、娘に製作してもらいました。


キットはＦＭトランスミッタと同じくＡｌｉｅｘｐｒｅｓｓにて調達。
国内のａｉｔｅｎｄｏでは税抜９５０円（しかも在庫なし）なのでＡｌｉでの調達が正解ですね。


では組み立てます！！


背の低い部品、熱に強い部品ということで抵抗器から。

娘も手慣れたもんです。


コンデンサが２個余りました。
ラッキー。
でも、このコンデンサはかなり見た目精度悪そう。(^^；


だいぶできてきました。
部品の立て方がイマイチでもっと修業が必要ですが、楽しむことが大事なのであえてツッコミはしません。


ほぼ完成。

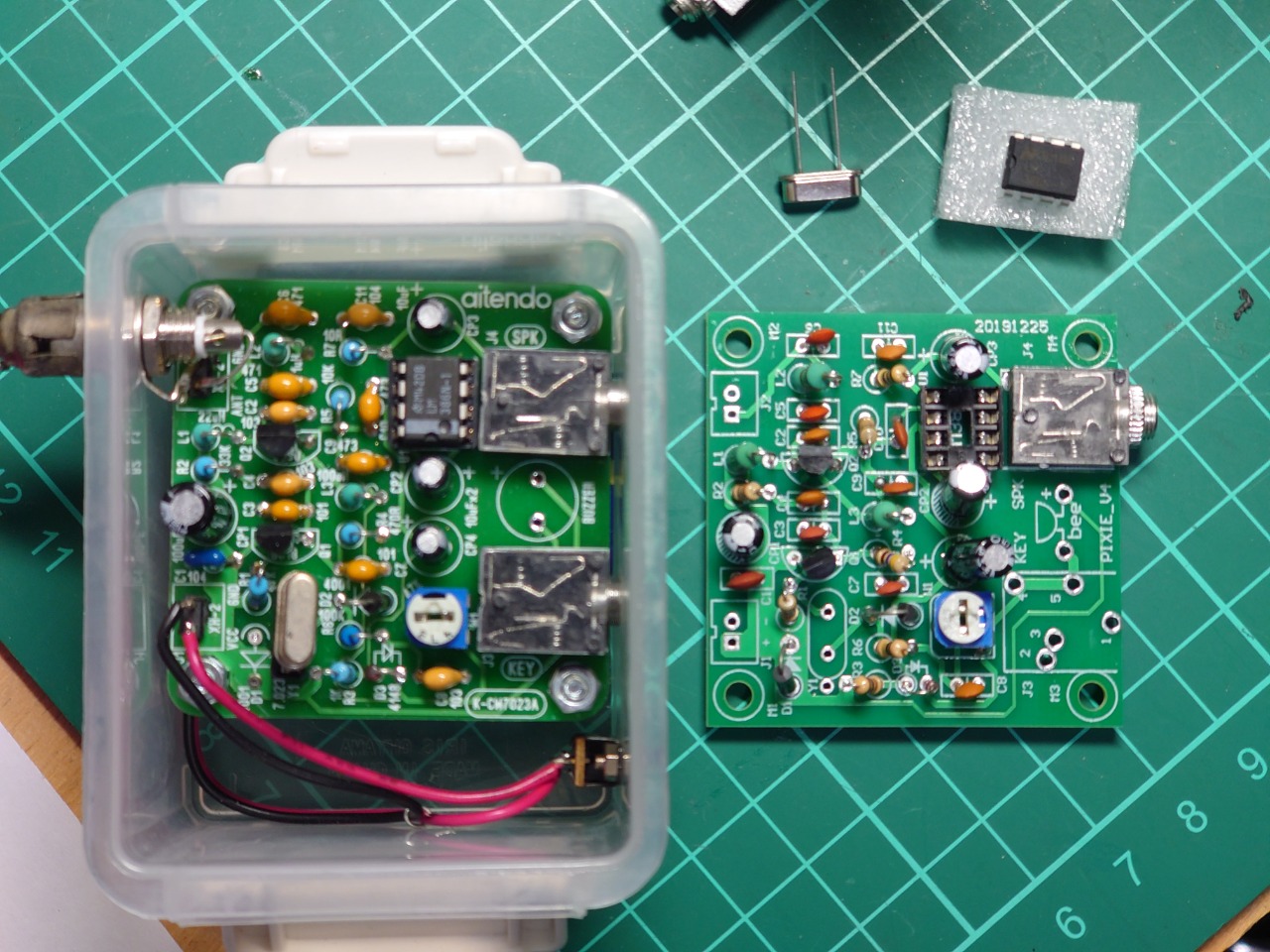

私が前に作ったａｉｔｅｎｄｏのＰＩＸＩＥと並べて。

よく見比べてみるとパターンが違います。
基板の出来や使ってる部品もａｉｔｅｎｄｏの方がよさそう。

７月１５日、１６日にＡＬＬ　ＪＡ５コンテストが開催されました。

ＡＬＬ　ＪＡ５は２１：００から翌２１：００まで開催されるコンテストです。
管内局が出ないと盛り上がらないだろうなと思い、微力ながら参加させてもらいました。

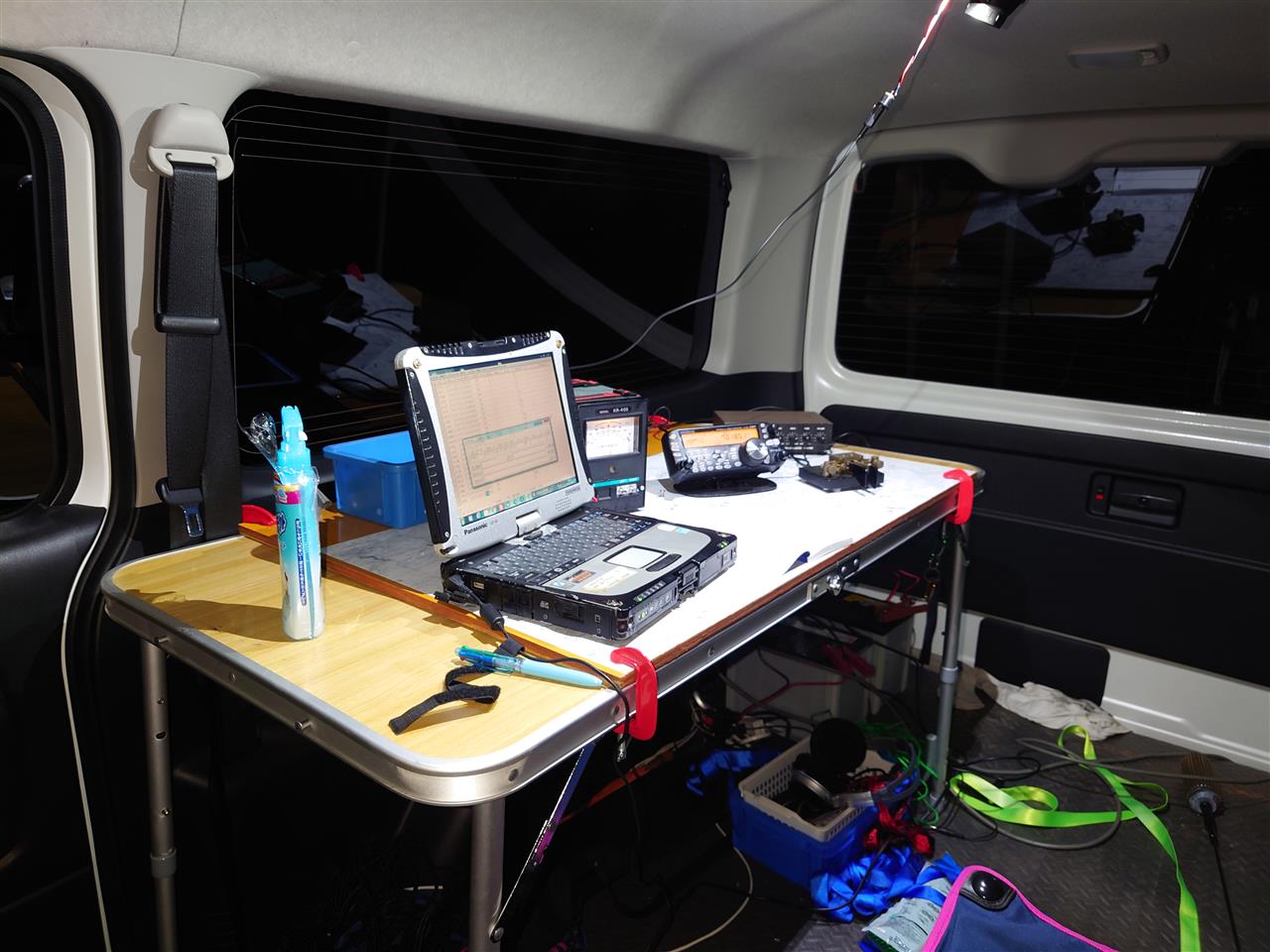

仕事が終わって移動運用。（運用地は書けませんが）

２０：５０設営開始、２１：１０から波を出し始めました。
今回は７ＭＨｚ電信でオンエアしました。
翌日も仕事だったので２３：３０で終了。
８１局と交信できました。


１６日も仕事が終わって同じマルチプライヤー内で設営、



２０：００から２１：００までの運用。
場所が悪かったのかノイズまみれでＣＱ出すも１３ＱＳＯ

７ＭＨｚでは３７県の電信大好きＯＭのＣＱが聞こえていたのでこのバンドでの入賞は無理だと思いますが、とりあえずログは出しておこうと思います。


ちなみに、１ＤＡＹ　ＡＪＤは完成ですが、交信できなかった都道府県
青森、栃木、群馬、山梨、京都、滋賀、富山、福井、山口、大分

私は隔週で開催されている、２６県の６ｍＦＭ愛好会のロールコールに参加しています。

このロールコールは金曜日の２０時から２２時まで行われていて、毎回１００局ぐらいの参加があります。
キー局はロケーションのいい山に登って、水平、垂直のアンテナを切り替えながらロールコールを行っているので自分の設備の確認にも役立っています。


今回のロールコールも自宅から参加しようとＴＳ－６９０の電源を入れたら、まさかのアンロック。
ケンウッドの無線機はＰＬＬのアンロックが起こるとディスプレイ表示が「・・・・・」と表示され、ブザー音のモールスで「ＵＬ］と鳴ります。


ガッカリ！！


ＴＳ－６９０無線部で使っていたし、憧れがあったけど当時は買えなかったリグ。

パソコンで言うとＴＳ－６８０がＰＣ－９８０１ＶＭだとすると、ＴＳ－６９０はＰＣ－９８０１ＲＸ、洗練されたスッキリとした顔つき。
ＴＳ－６９０は私がいちばんカッコいいと思える無線機です。

このＴＳ－６９０はカムバックした頃に３７県の支部大会のオークションで入手したもので、５０ＭＨｚも入っているのでシャックのメインリグとして使ってきました。


ネットではコンデンサの不良とかイロイロ情報がありますが、とりあえず箱を開けてみます。

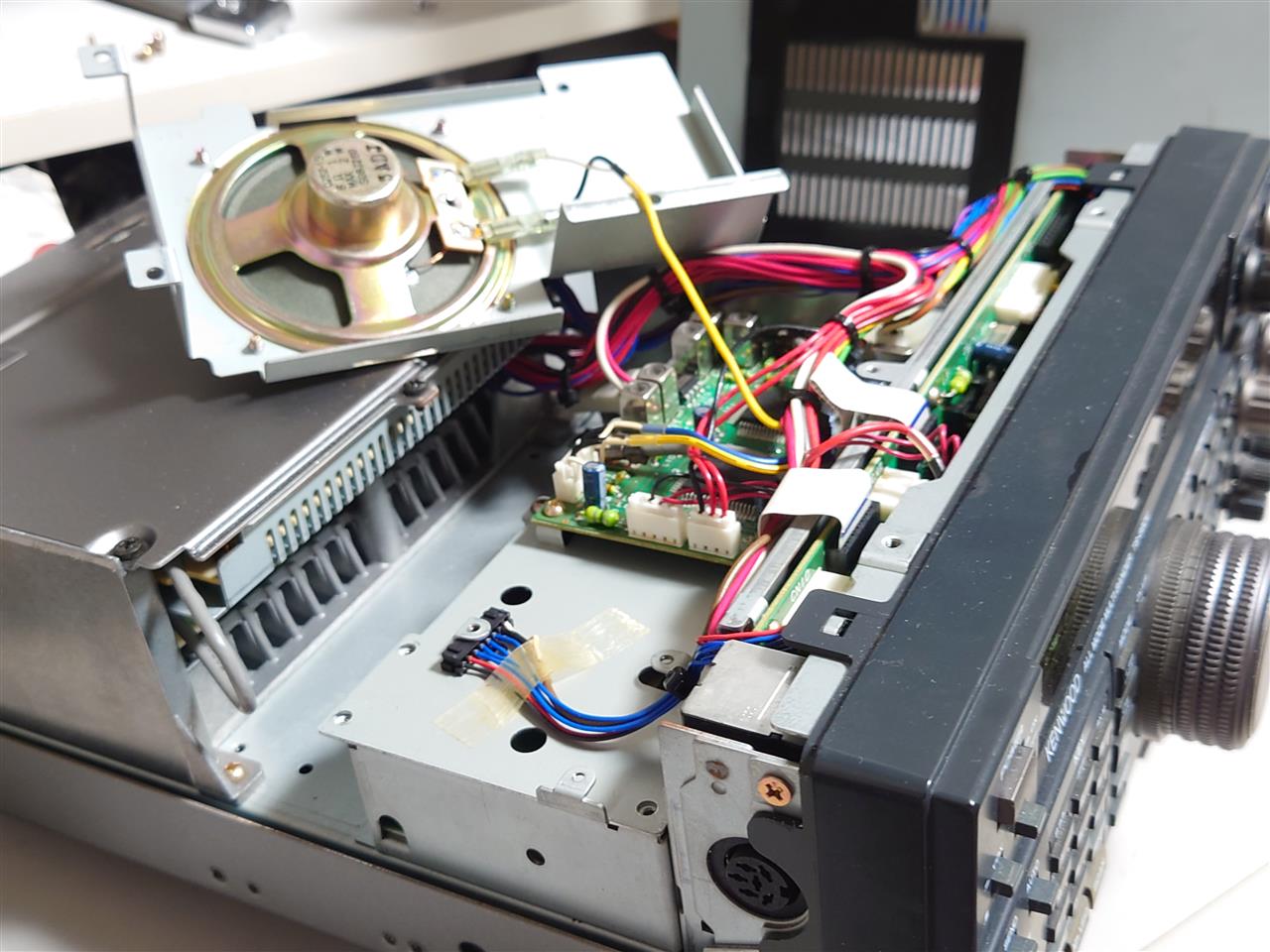

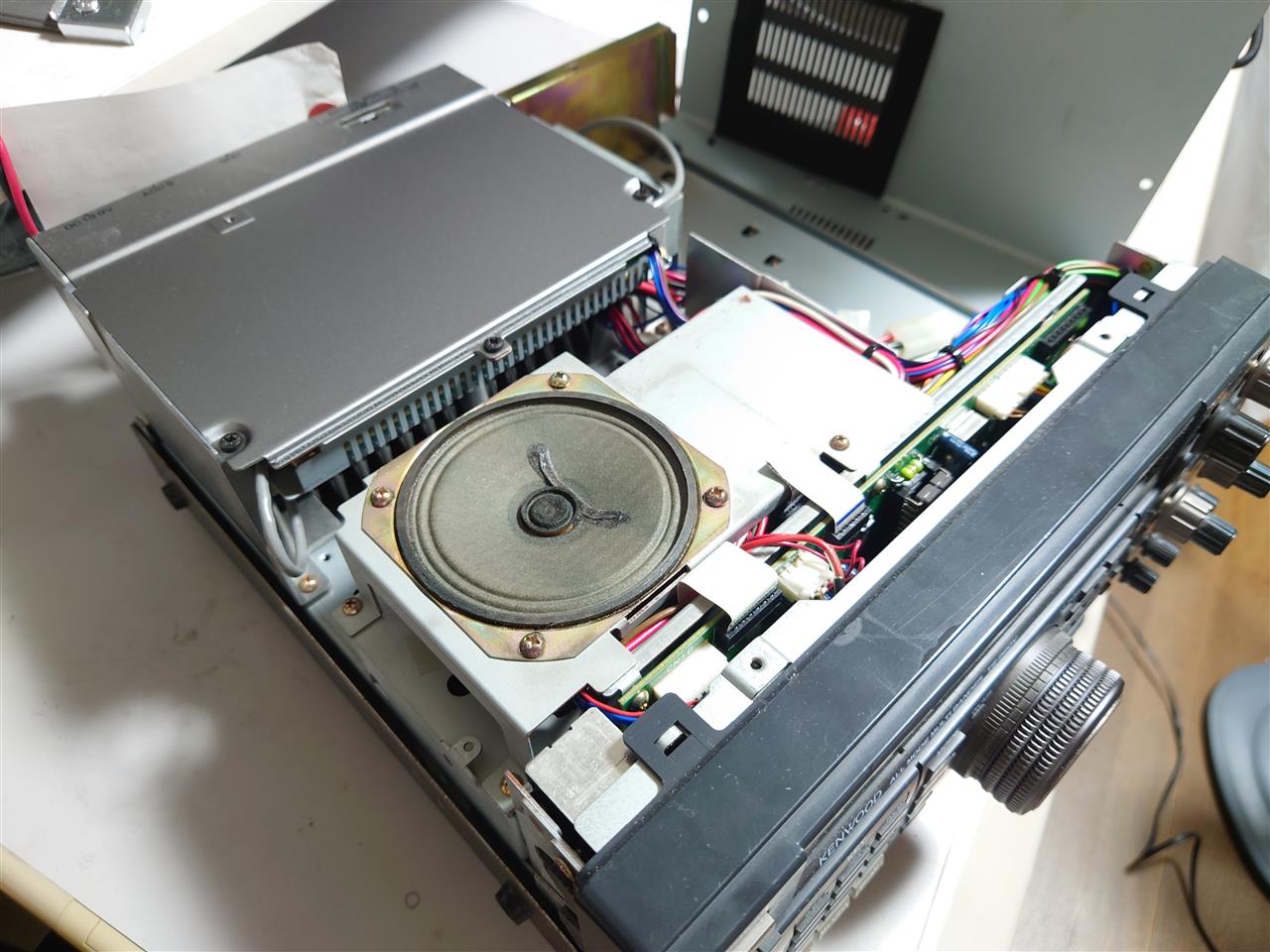

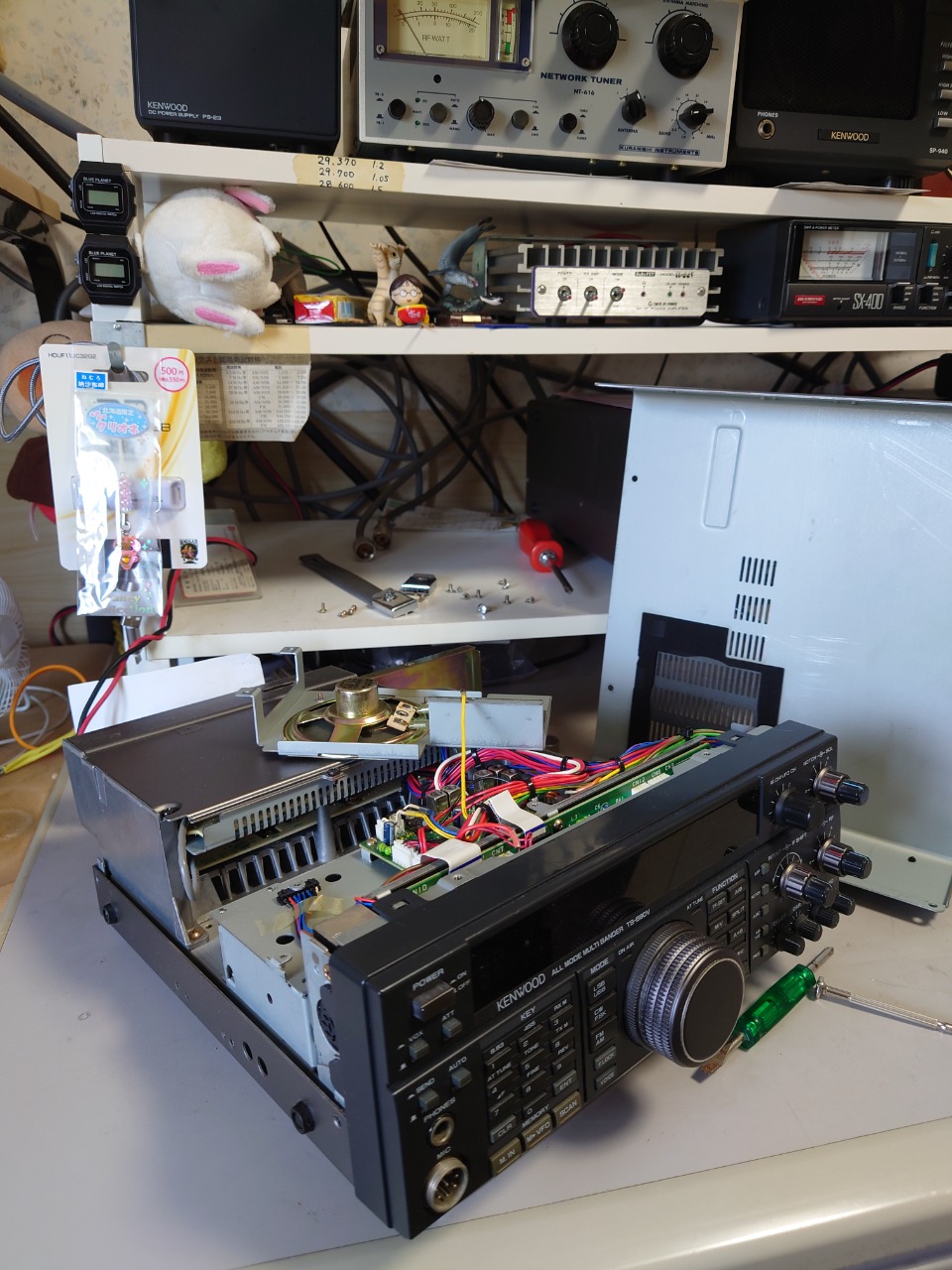

スピーカーのユニットを外すと発振部があります。
何気にハーネスを揺すると症状が変化します。

注意深く追っていくと場所が特定できました。


コネクタのピン浮きがありました。


ちょっと引っ張ってみるとハウジングから抜けました。
普通は抜け止めがあって簡単には抜けないハズなのに不思議です。


ピンを押し込むとカチンと入って、抜けない状態です。
よしよし。


ちなみに回路図を見てみると８Ｖが印加される部分だったようです。


長時間通電させて動作確認。
問題ないようです。

さすがにロールコールには間に合いませんでした。
ピンが抜けた原因は不明ですが、治ってよかった。

今日は休みです。
天気予報では晴れるとのことで暑くなりそうです。

暑くなる前に換気扇を設置します。
６：３０作業開始。


まだこの時間、屋根裏は暑くないです。

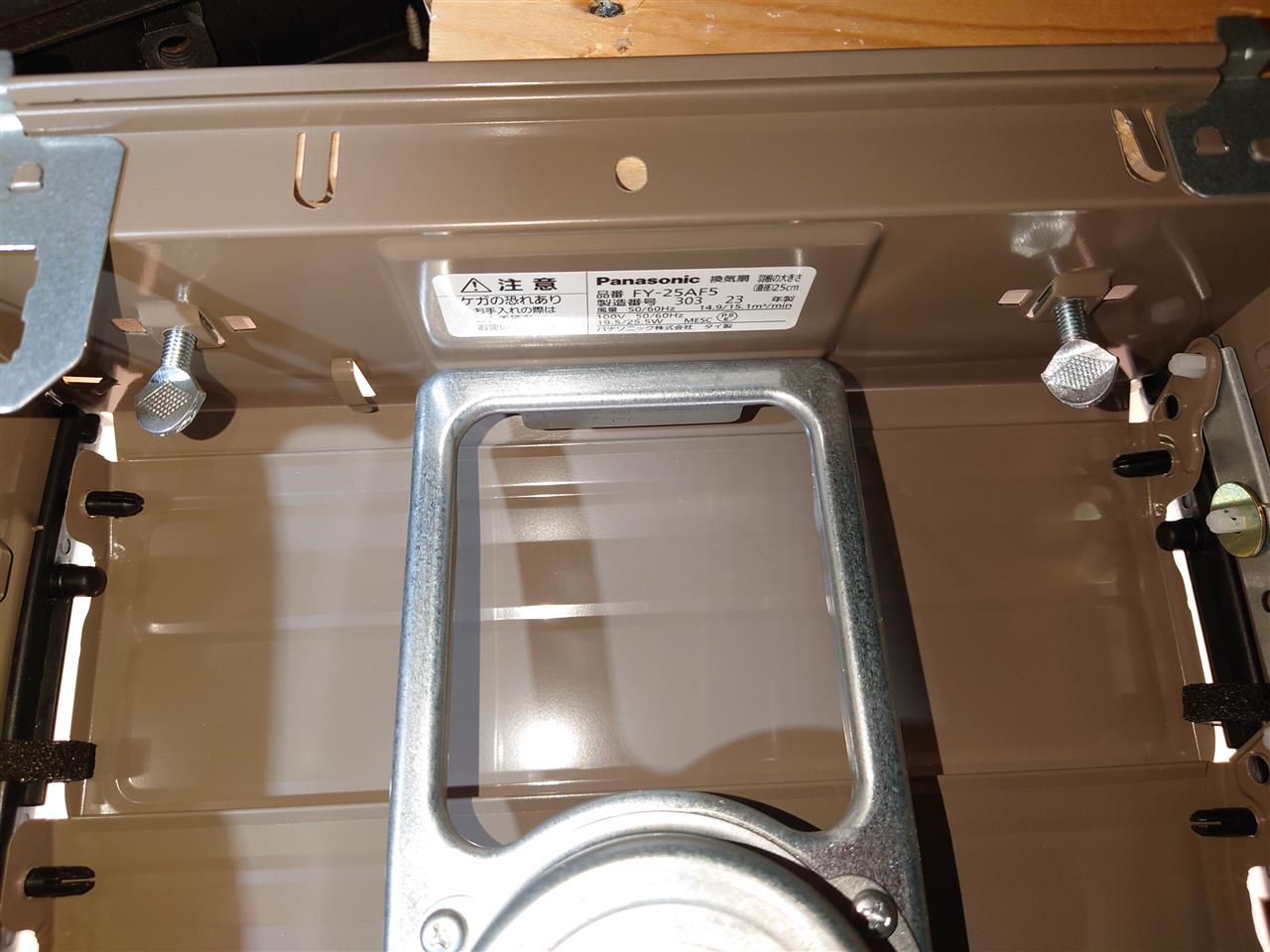

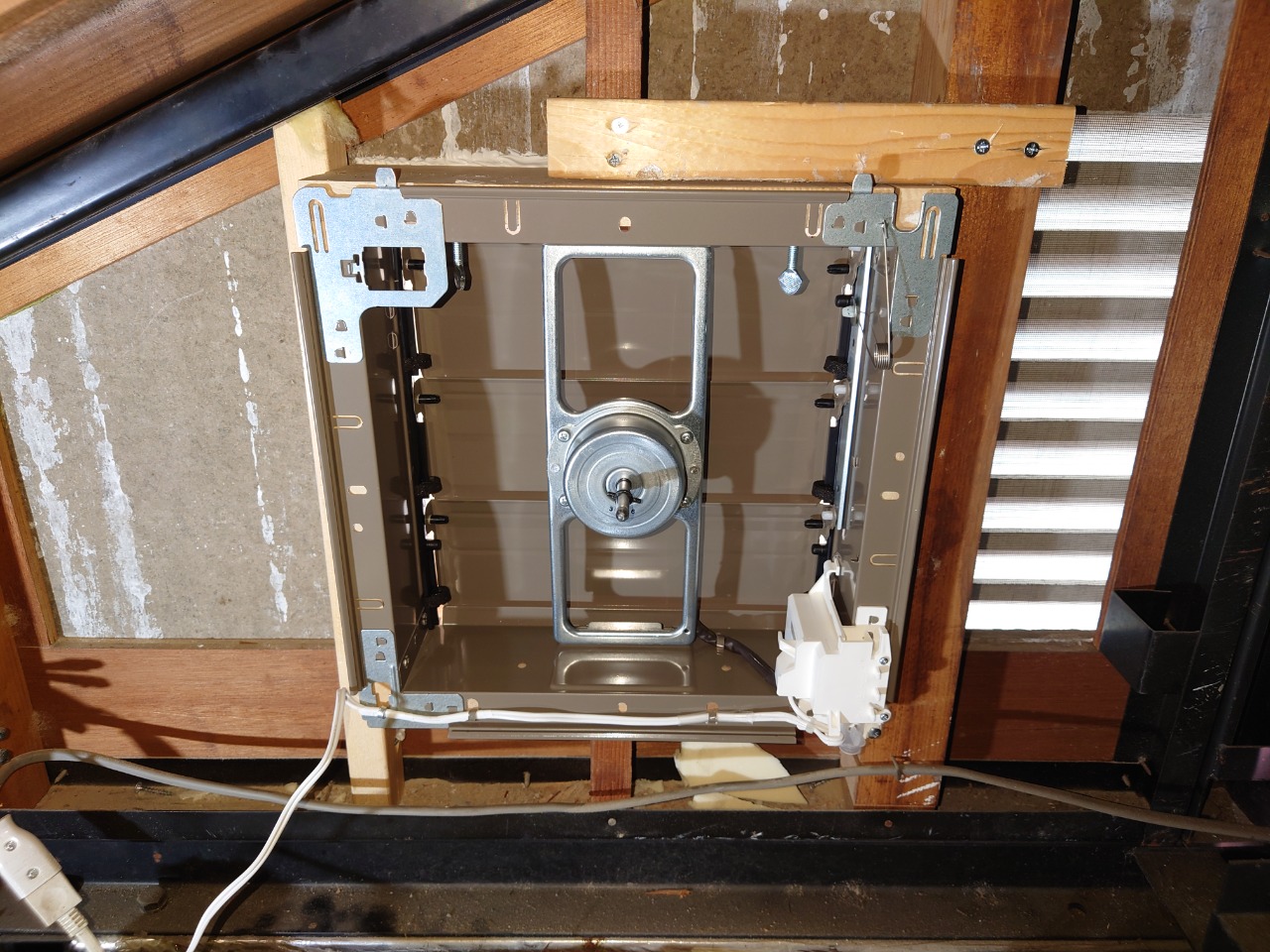

換気扇本体をはめ込みました。
ここで寸法が違うとやる気喪失ですが、市販の換気扇枠を利用したので問題なくカコンと嵌りました。


上側は団扇ボルトでねじ込みます。
ボルトの先端はテーパー状になっているので枠にグリグリ入っていきます。


その他ビスで固定。


カバーを取付。


羽を付けて電源投入。
シャッターも周囲に干渉することなく上手く動いてくれてます。
１０分もかからず作業完了。



屋根裏換気扇の隣にルーバーがあるので外気を吸ってすぐに排出で効率悪いかな？
でも、天井換気扇で室内の空気を屋根裏にどんどん押し込むので空気の流れはいいはず。

また日中の屋根裏の温度を測ってみようと思います。
