先日、コメットの２ｍ八木で、分配器のＭ型コネクタにＵＨＦコネクタのネジがキレイに嵌らなかったという話、、、、


コレ↑

ＭコネクタとＵＨＦコネクタのネジピッチが異なることで途中でネジ込めなくなります。

きちんと最後までネジ込めなかった場合は、オス側のコネクタがガッチリ固定できずに中心のピンが軸方向に動いて接触が悪くなります。

そんな話をＯＭさんにしてみると、
「ＵＨＦコネクタも銅線でリングを作ってコネクタの中に入れてやるとなんとか締まるよ」
って教えていただきました。

なるほどー！！

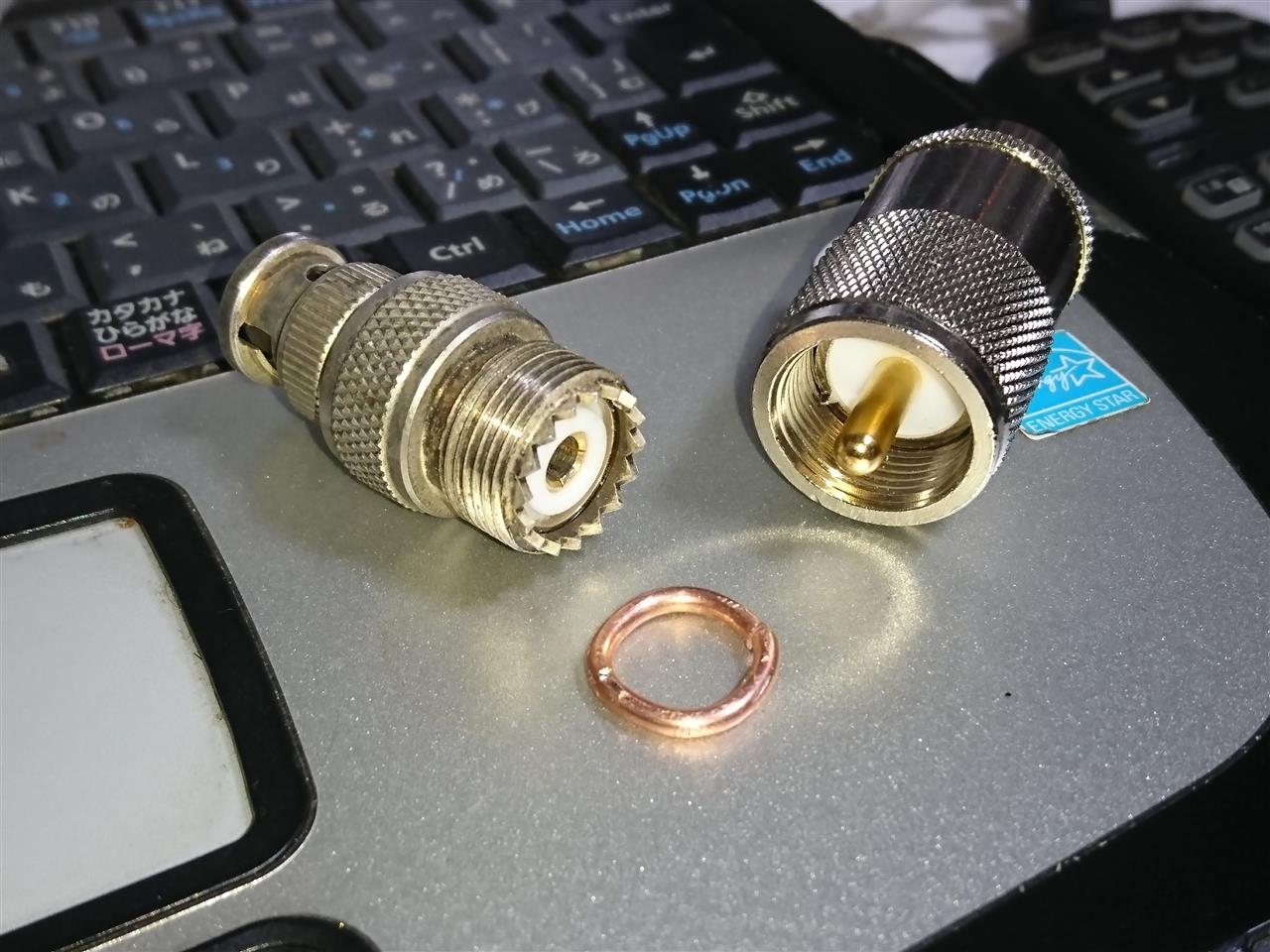

さっそく１．６ｍｍのＩＶ線を適当な長さに切り出して、輪っかを作りました。


コネクタの中に入れてやると、、、


ちょうどいい感じに締まりました。ガタ無し！

リングによって中心のピンが１．６ｍｍ挿入不足になりますが、しっかり固定できているのでこれは使えそうです。
これで安価に買ったＵＨＦコネクタもイザというとき使えそうです。


さて、今回は銅のリングを作りましたが、他の方法でもっと簡単に代用品ができないか考えてみました。
樹脂で５円玉のようなワッシャができればいいわけですよね。

１．５ｍｍ厚ぐらいのテフロン板を１８ｍｍぐらいのホルソーで穴あけして、ホルソーの中にできた副産物が取り出せればいいんじゃないかな？
いま流行の３Ｄプリンタで作るより簡単に大量生産できそうです。

知り合いから、ケンウッドのハンディー機ＴＨ－７９をいただきました。
もちろんジャンク。
電源をつないでみると送受はできているようだけど、ディスプレイに表示がありません。



ちなみに私が初めて無線機を買ったのはケンウッドのＴＨ－７８でした。
のちに知り合った無線部の先輩が後継のこのＴＨ－７９を持っていて、カッコイイなー！と思っていました。

液晶ディスプレイはドットマトリックスの表示で当時の無線機としては珍しいものでした。


さて、インターネットで情報を収集してみると、よくディスプレイが映らなくなるという不具合があるそうです。
基板とディスプレイをつなぐ導電性のゴムが劣化して接触不良を起こすそうです。
掃除すれば治るとのこと。
お、それなら簡単に直せそう！

さっそく暇つぶしに分解してみます。

修理のラベルが貼られてます。
一度なにか修理されたようですね。


どこのネジを外せば分解できるかなと、構造研究しながら分解していきます。
ＴＨ－７８よりも分解しやすい構造でした。

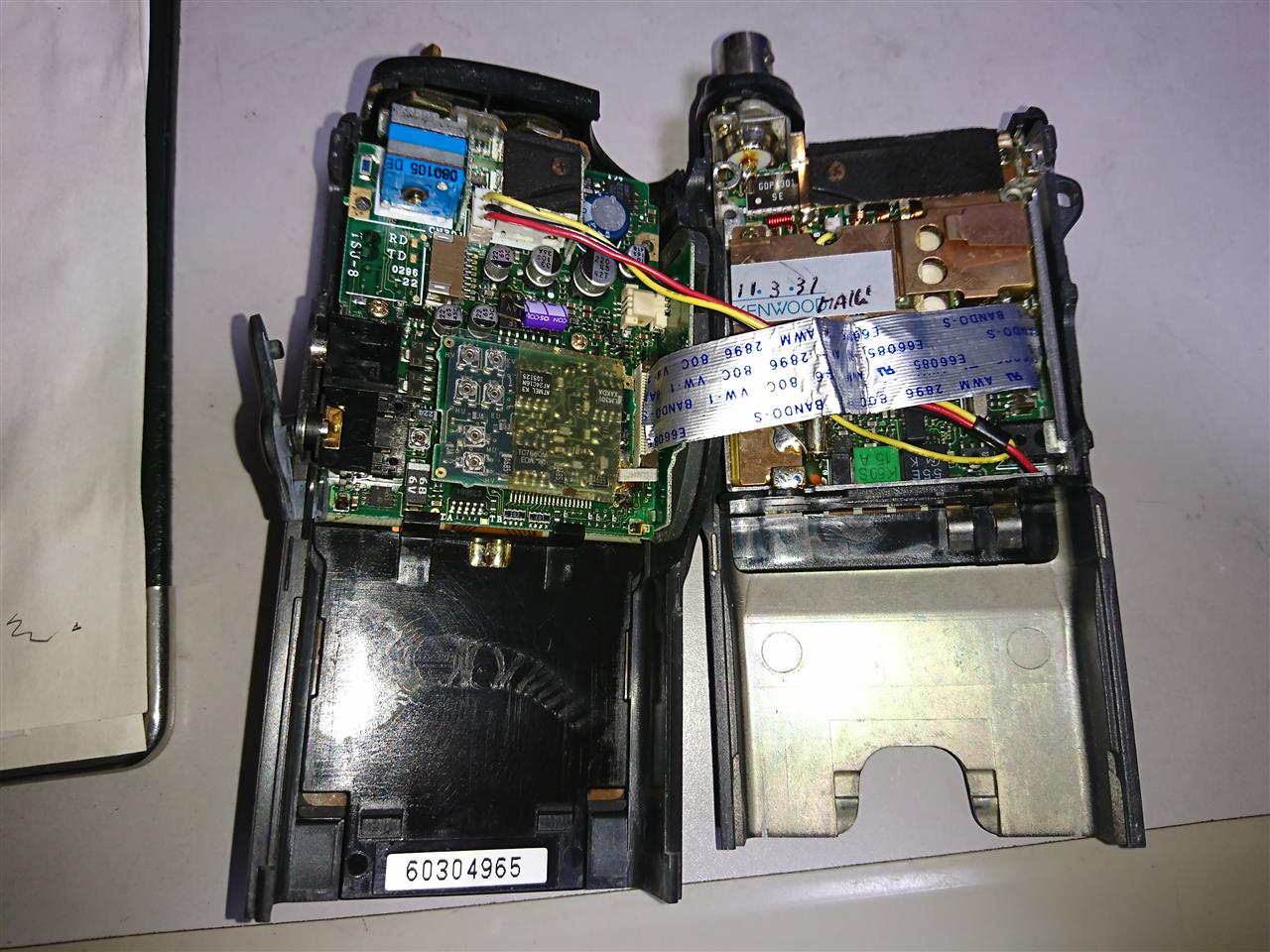

ある程度バラでせました。
いよいよ肝心の液晶ディスプレイ部に入ります。


これかー、このゴムかー、このゴムが悪いんかー！
と、思ったのもつかの間、基板が腐食して銅箔面消失。orz
これ以上、手におえないので、そーっと元通りに組みなおしました。(^^;)
